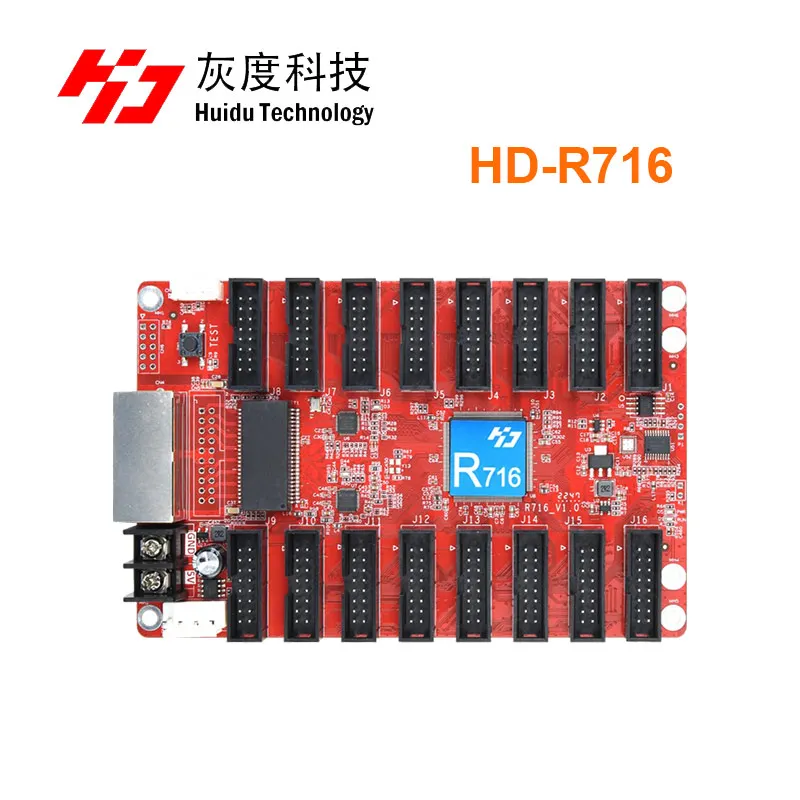

Tarjeta receptora LED Huidu HD R716 compatible con sistema de control asíncrono síncrono Compatible con R500 R508 R512 R512S R512T R516 R516T R612

R716 a bordo 16 * puertos HUB75E, compatible con R500/R508/R512/R512S/ R512T/R516/ R516T/R612, etc..

Características:

1. Integrado con puerto HUB75E de 16 líneas

2. Capacidad de carga Ultra, Chip convencional recomendado 160*1024 píxeles, Chip PWM recomendado 320*1024 píxeles

3. Admite intercambio de grupo de datos y configuración de compensación de grupo de datos

4. Admite cualquier módulo de escaneo dentro del escaneo estático ~ 1/128

5. Admite cascada de múltiples tarjetas, orden arbitrario

6. Admite el intercambio de grupos de datos y la configuración de compensación de grupos de datos

Dimensiones:

Método de conexión

Características

Parámetros

Con Tarjeta de envío

Caja de envío de modo dual，Tarjeta de envío asíncrona, tarjeta de envío síncrona, procesador de vídeo de la serie VP.

Tipo de módulo

Compatible con todos los módulos IC comunes, compatible con la mayoría de los módulos PWM IC.

Modo de escaneo

Admite cualquier método de escaneo, desde escaneo estático hasta escaneo 1/128

Método de comunicación

Ethernet Gigabit

Rango de control

Capacidad de carga máxima: 327.680 píxeles (512*640)

Chip convencional 160*1024, 256*640，

Chip PWM 320*1024,256*1280，512*640

Nota: La capacidad de carga real está relacionada con el número de puertos HUB/Resolución del módulo.

Conexión multitarjeta

La tarjeta de recepción se puede poner en cualquier secuencia

Escala gris

256~65536

Configuración inteligente

Unos pocos pasos simples para completar la configuración inteligente, a través del diseño de la pantalla se puede configurar para ir con cualquier alineación de la placa de la unidad de pantalla

Funciones de prueba

Función de prueba de pantalla integrada en la tarjeta receptora, uniformidad de brillo de la pantalla de prueba y planitud del módulo de visualización.

Distancia de comunicación

Cable de red Super Cat5,Cat6 a 80 metros

Puerto

Alimentación de 5V CC * Puerto Ethernet de 2,1Gbps * 2, HUB75E * 16

Voltaje de entrada

4,0 V-5,5 V

Potencia

5W
