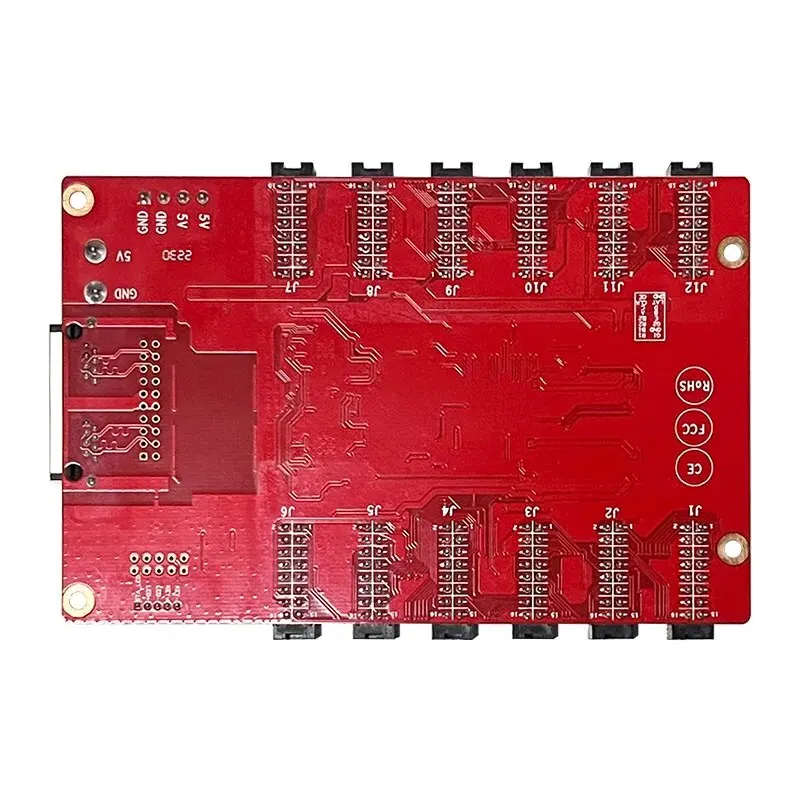

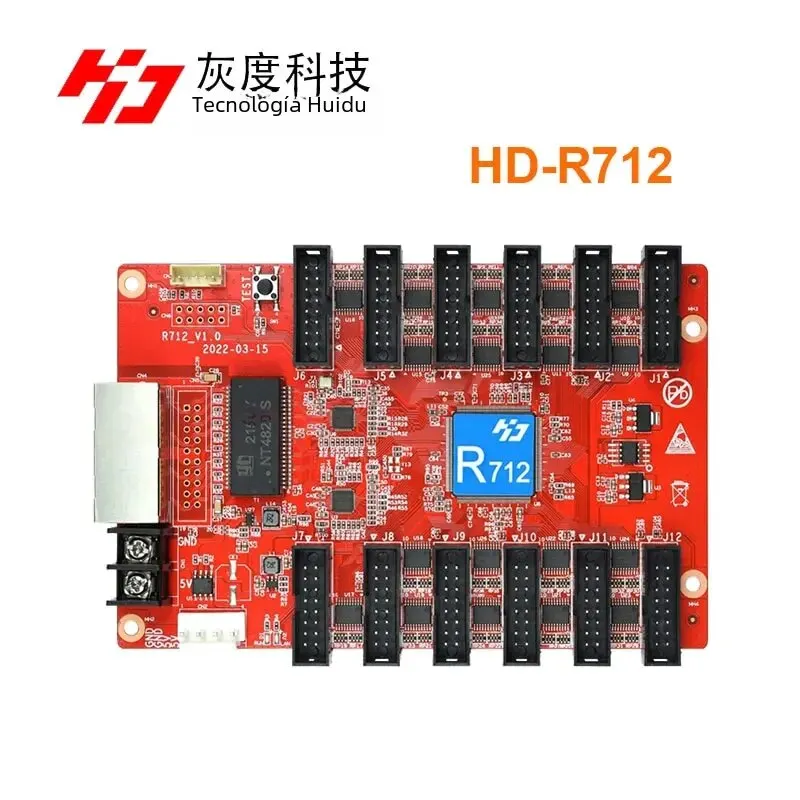

Tarjeta de recepción de Puerto HUB75E,
R712 es una tarjeta receptora de pantalla LED que admite el sistema de control síncrono y asíncrono, sin necesidad de placa adaptadora HUB. Está equipado con una interfaz 12 * HUB75E integrada, con una buena estabilidad, la capacidad máxima de carga es de 131.072 píxeles.
Características:
1. Integrado con puerto HUB75E de 12 líneas
2. Capacidad de carga Ultra, Chip convencional recomendado 128*768 píxeles,
Chip PWM recomendado 256*512 píxeles
3. Admite intercambio de grupo de datos y configuración de compensación de grupo de datos
4. Admite cualquier módulo de escaneo dentro del escaneo estático ~ 1/128
5. Admite cascada de múltiples tarjetas, orden arbitrario
Características
Parámetros
Con Tarjeta de envío
Caja de envío de modo dual, tarjeta de envío asíncrono, tarjeta de envío síncrona, videoprocesador de la serie VP.
Tipo de módulo
Compatible con todos los módulos IC comunes, compatible con la mayoría de los módulos PWM IC.
Modo escaneo
Admite cualquier método de escaneo, desde escaneo estático hasta escaneo 1/128
Método de comunicación
Ethernet Gigabit
Rango de control
Capacidad de carga máxima: 131.072 píxeles (256*512)
Capacidad de carga recomendada: Chip convencional 128*768 píxeles, Chip PWM 256*512 píxeles
Nota: La capacidad de carga real está relacionada con el número de HUBports/Resolución del módulo.
Conexión multitarjeta
La tarjeta receptora se puede colocar en cualquier secuencia
Escala gris
256~65536
Configuración inteligente
Unos pocos pasos simples para completar la configuración inteligente, a través del diseño de la pantalla se puede configurar para ir con cualquier alineación del tablero de la unidad de pantalla
Funciones de prueba
Función de prueba de pantalla integrada en la tarjeta receptora, uniformidad de brillo de la pantalla de prueba y planitud del módulo de visualización.
Distancia de comunicación
Cable de red Super Cat5, Cat6 a 80 metros
Puerto
Alimentación DC 5V * 2, Puerto Ethernet Gbps * 2, HUB75E * 12
Voltaje de entrada
4,0 V-5,5 V
Potencia
5W
