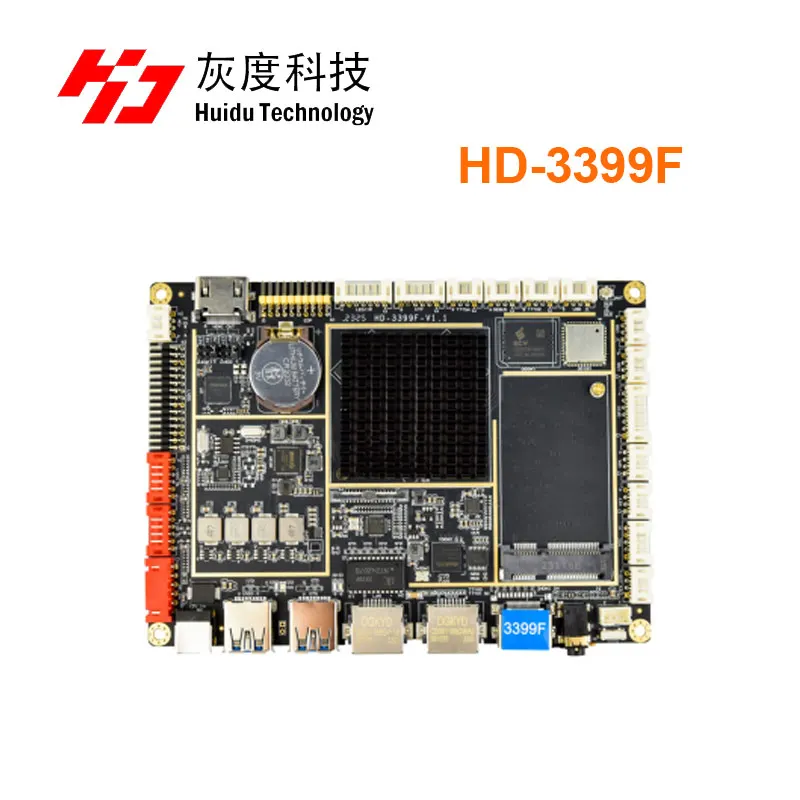

Huidu LCD placa base inteligente HD 3399F controlador LCD compatible con Control de clúster remoto de Internet para Centro Comercial Hotel aeropuertos estación de tren banco

El 3399F es una placa base inteligente con pantalla LCD, es compatible con el control remoto de clúster de Internet para pantallas de publicidad LCD en centros comerciales, hoteles, aeropuertos, estaciones de tren, bancos, etc. Admite una gestión unificada con pantallas LED.

Características:

● Alto rendimiento. El chip RK3399 utiliza una CPU equipada con el sistema Android 7,1, que es más rápido y potente. La frecuencia principal puede ser tan alta como 1,8 GHz. En comparación con las soluciones comunes de un solo núcleo, doble núcleo y cuatro núcleos en el mercado, el rendimiento tiene un salto cualitativo, capaz de reproducir varios formatos de pantallas de video de alta definición, y capaz de manejar operaciones interactivas complejas.

● Alta estabilidad. La placa integrada RK3399 Android, en Hardware y software, agrega su propia tecnología única para garantizar la estabilidad del producto, puede dejar el producto final 7*24 horas sin supervisión.

● Alta integración. La placa integrada integra Ethernet, EDP, Wi-Fi, amplificador de potencia, puerto de expansión USB, función de control remoto IR, HD, LVDS, control de retroiluminación, micrófono y otras funciones, simplificando en gran medida el diseño general.

● Alta escalabilidad. Seis puertos USB (dos USB 3,0, cuatro USB 2,0), 3 puertos serie + 1 puerto serie de depuración expandible, cinco puertos de expansión IO pueden expandir más dispositivos periféricos.

● Alta definición. El mayor soporte 3840*2160 decodificación 4K; admite varias interfaces LVDS / EDP / HD OUT/HD IN (puerto de expansión TF opcional) Pantalla LCD y pantallas recortadas de varios tamaños y resoluciones.

● Admite perfectamente múltiples funciones de pantalla táctil convencionales, como el tacto infrarrojo multipunto, el tacto capacitivo multipunto, el tacto de película Nano multipunto, el tacto de onda acústica multipunto, táctil óptico multipunto, etc.

Diagrama de interfaz del producto:

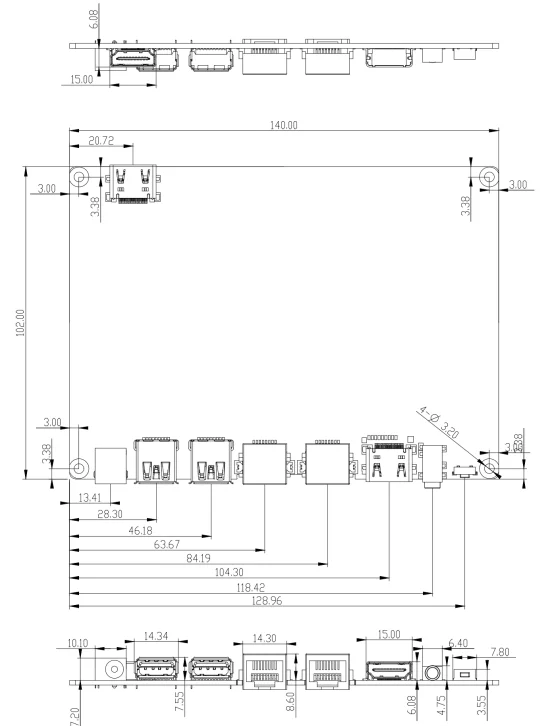

Tamaño:

Especificaciones de hardware

CPU

CPU de alto rendimiento RK3399 de 64 bits, frecuencia de hasta 1,8 GHz;

1. CPU de doble núcleo grande + cuatro núcleos pequeños de 64 bits y doble

2. Construido en MCU de bajo consumo de energía

GPU

Quad Cortex ARM-GPU de alto rendimiento, con dos pares

Memoria

4GB por defecto

ROM incorporada

32KB EEPROM

Capacidad de almacenamiento incorporada

32G predeterminado (64G opcional)

Red

Ethernet adaptable 100M / 1000M;

Admite Wi-Fi 2,4G/5G, admite el protocolo Wi-Fi 802.11b/G/n;

WCDMA incorporado, EVDO, 4G full Netcom, admite llamadas de voz.

Rotación de imagen

Admite Rotación manual de 0 grados, 90 grados, 180 grados, 270 grados

Interfaz de visualización

1 * interfaz LVDS (simple/dual, 6-bit / 8-Bit), compatible con pantalla de visualización de 7 "-108" salida 1080P 60HZ, soporte 3,3 V / 5V / 12V fuente de alimentación

1 Interfaz HD2.0; Soporta salida 1080P 60HZ/120 HZ, 4K * 2K 60HZ.

Admite función de visualización simultánea de pantalla dual, puede conducir directamente la pantalla de interfaz EDP con múltiples resoluciones.

El Control de retroiluminación a bordo admite una fuente de alimentación de retroiluminación de 12V.

HD en o TF

1 HD IN o 1 tarjeta TF

Audio

Admite salida de línea de canal izquierdo y derecho estándar

Amplificador de potencia

2 salidas (8 ohmios, salida de amplificador de audio dual de 5 vatios)

Micrófono

Entrada MIC diferencial

Pantalla táctil

Compatible con USB táctil infrarroja multipunto, táctil capacitiva multipunto, nano película táctil multipunto, onda acústica multipunto

Táctil, táctil óptico multipunto y más.

RTC

Función de reloj en tiempo real incorporada

USB

2 USB 3,0, 4 USB extendidos 2,0.

Infrarrojo

Receptor de infrarrojos, compatible con la función de control remoto por infrarrojos

LED

1 * LED de estado de alimentación (verde),1 * LED del sistema (parpadeo verde por defecto)

Botón

1 * clave de actualización

Puerto serie

1 RS232,1R S485,1 UART/TTL

Puerto IO

4 puertos KIO, admiten 5 controles de entrada y salida IO, se pueden utilizar como control de escaneo clave

Cámara Mipi

Interfaz FPC de 30 Pines, soporte más grande para cámara de 1300W

Adaptador de corriente

Entrada:, salida: DC12V 1.5A

(Requiere voltaje de sobretensión inferior a 18V y voltaje de ondulación inferior a 100mV)

Especificaciones del software

Sistema operativo

Android 7.1.2 (Android 10,0 opcional)

Audio

MP3,WMA,WAV, APE, FLAC, AAC, OGG,M4A,3GPP y otros formatos

Vídeo

Admite AVI(H.264, DIVX, DIVX, XVID), RM, rmvb, MKV(H.264, DIVX, DIVX, XVID),WMV,MOV, MP4. H.264, MPEG, DIVX, XVID),DAT (formato VCD),VOB (formato DVD),PMP,MPEG. MPG, FLV(H.263,H.264),ASF ,TS, TP,3GP,MPG, etc. y otros 30 tipos de formatos

Imagen

Admite varios formatos de imagen como JPG, BMP, PNG.

El sistema viene con software de aplicación

Instalador de APK, correo electrónico, calculadora, navegador, grabadora, calendario, configuración, reloj, reproductor de vídeo, búsqueda, contactos, galería, descarga, cámara, música, explorador, etc.

Idioma

Soporte multilingüe

Entrada

Teclado estándar de Android con método de entrada opcional de terceros

Gestión del sistema

Sistema Android ecológico original, permisos de raíz abiertos y puede personalizar el desarrollo del producto

Monitoreo remoto en tiempo real, recuperación automática de fallos del sistema, sin supervisión 7*24 horas

Admite actualización remota OTA; admite ACTUALIZACIÓN DE DISCO U

Admite Definición de animación de arranque

Admite Conmutación de modo independiente/servidor

Soporte de punto de acceso Wi-Fi

Sistema de vigilancia

Soporte de software Watchdog
