Color
Descripción
Características principales
Impedancia térmica 0,04

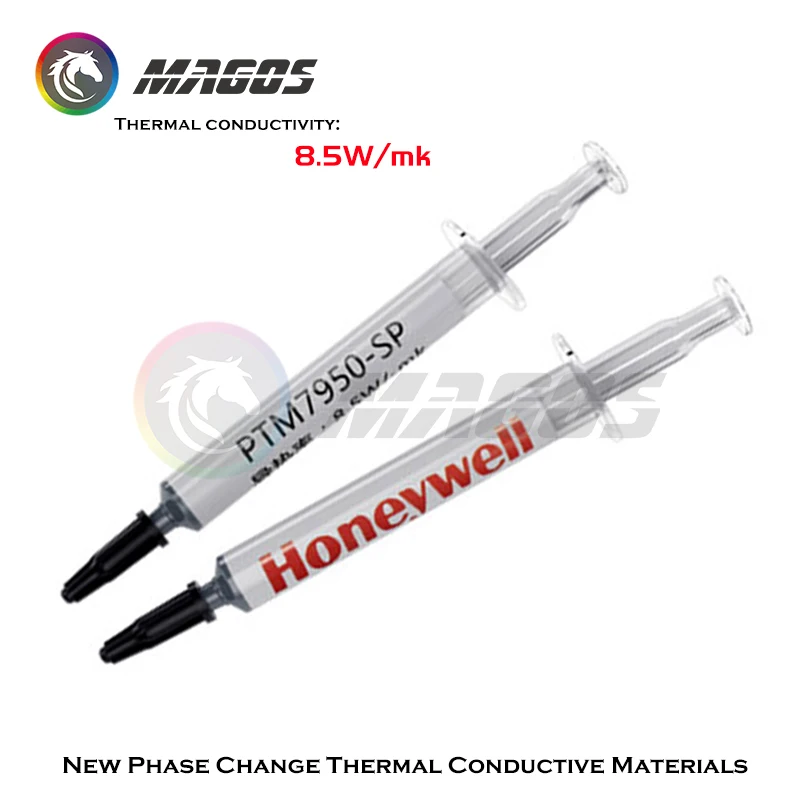

8,5 conductividad térmica

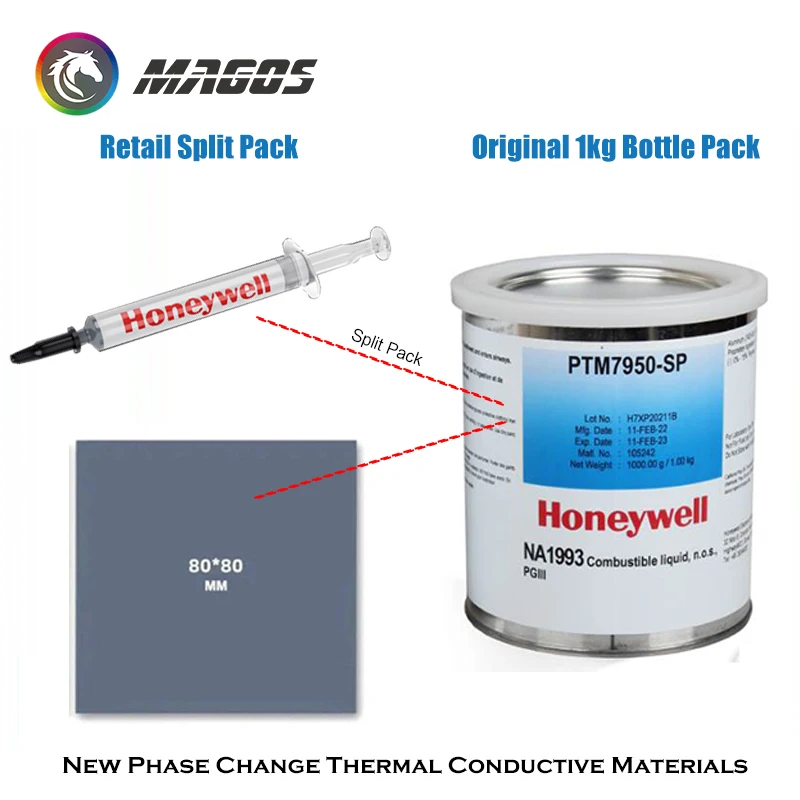

0,25 espesor
Descripción del producto

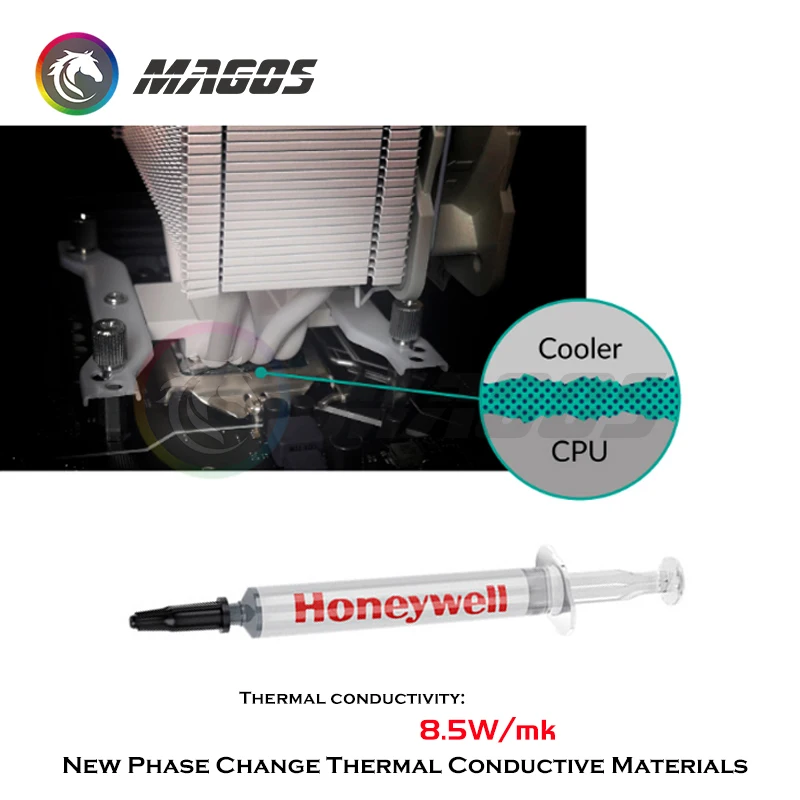

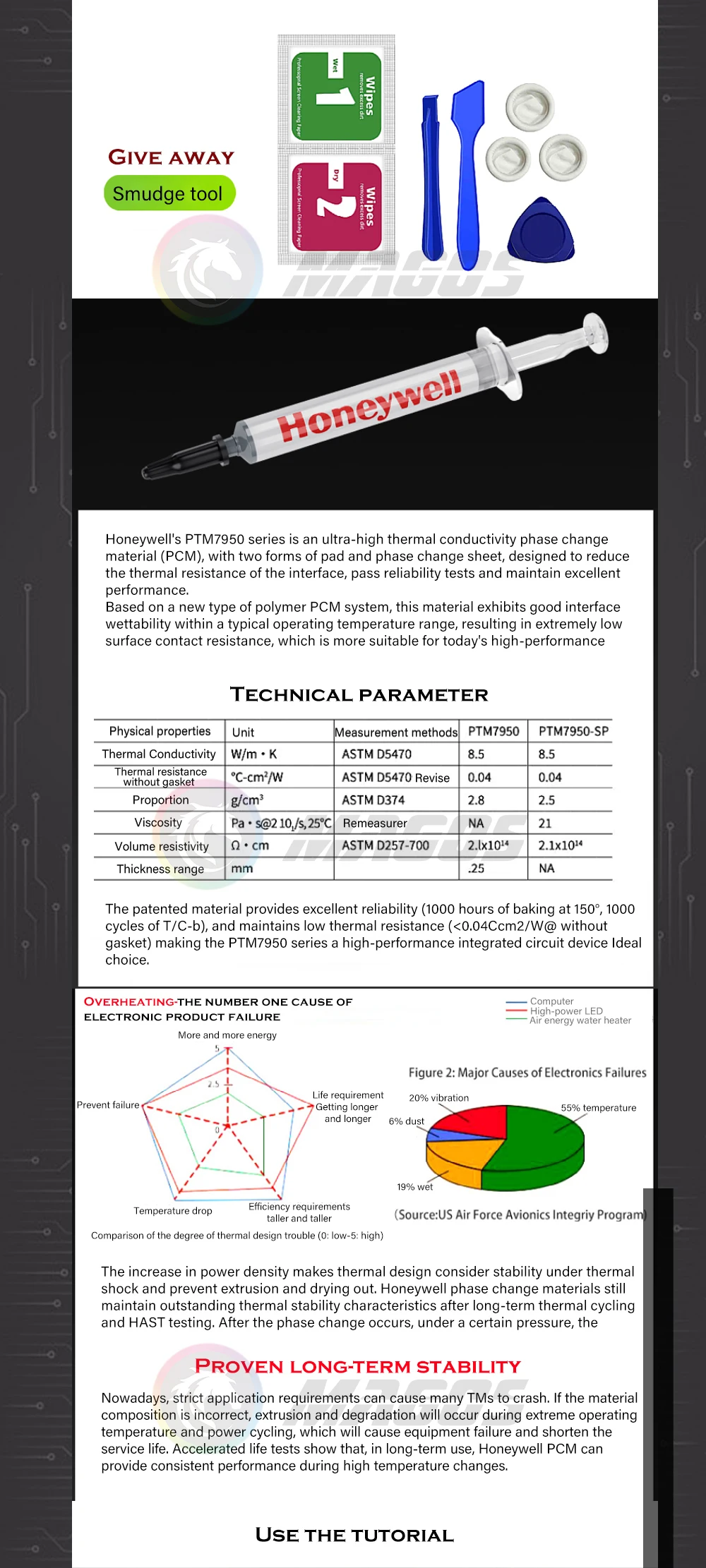

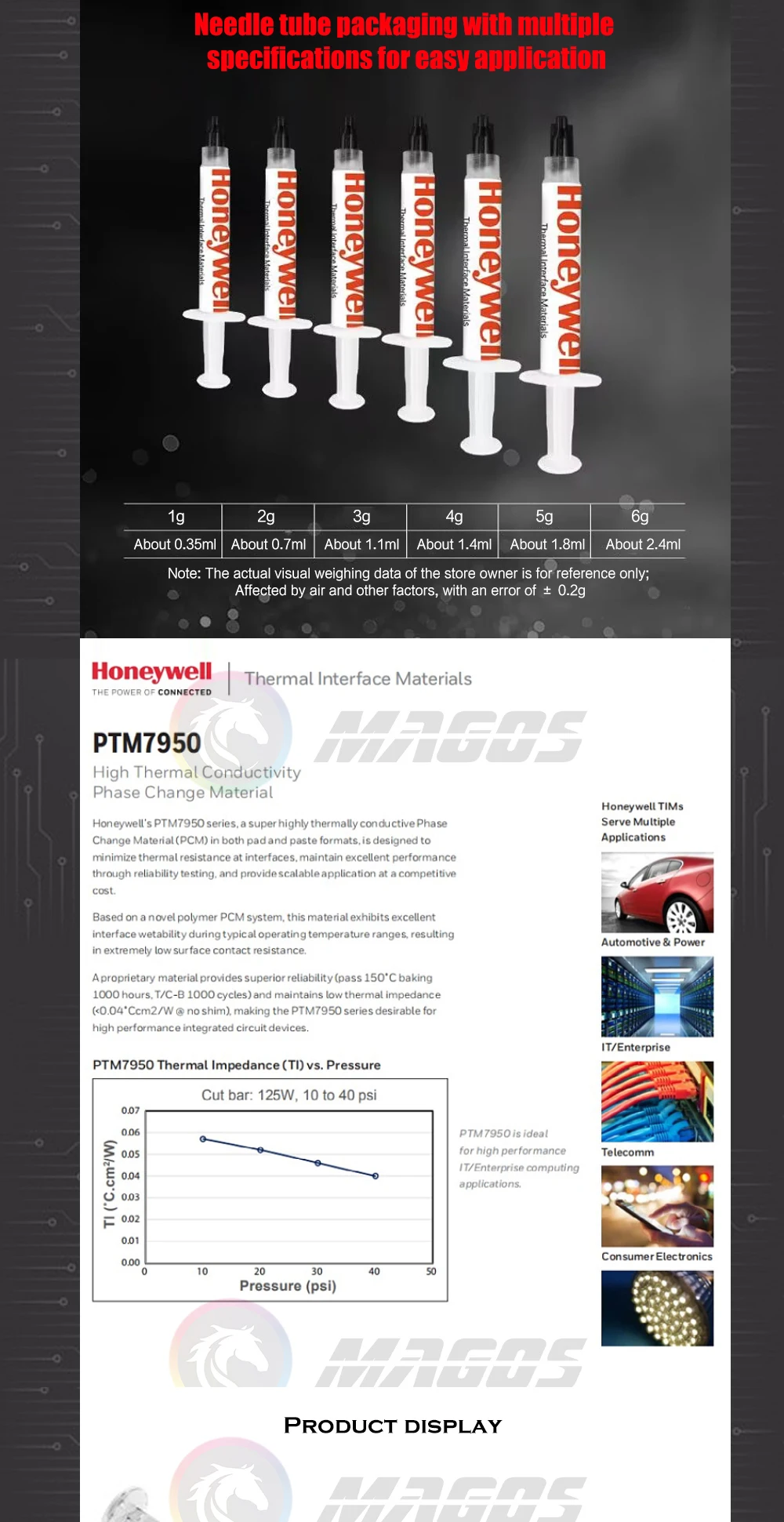

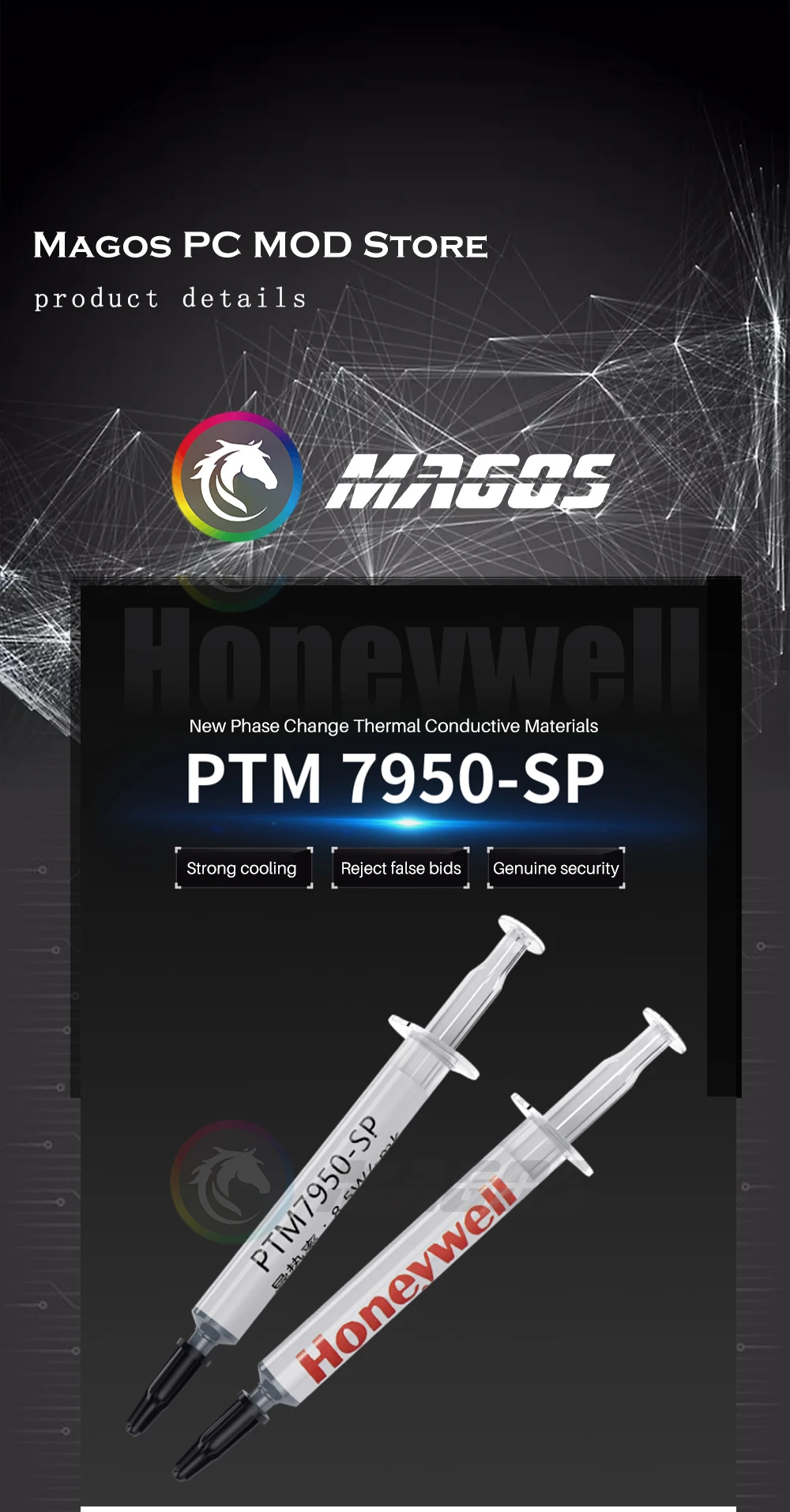

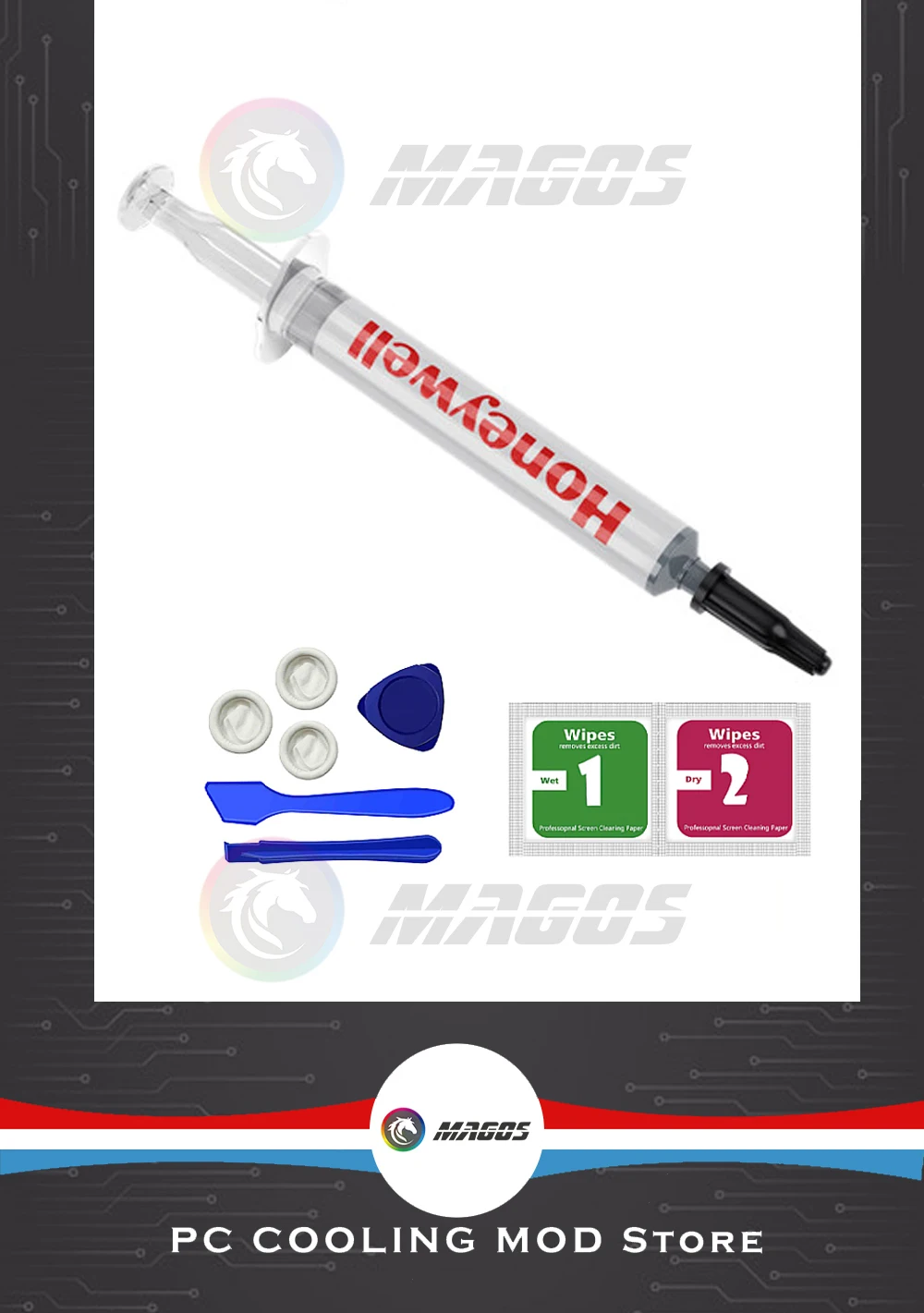

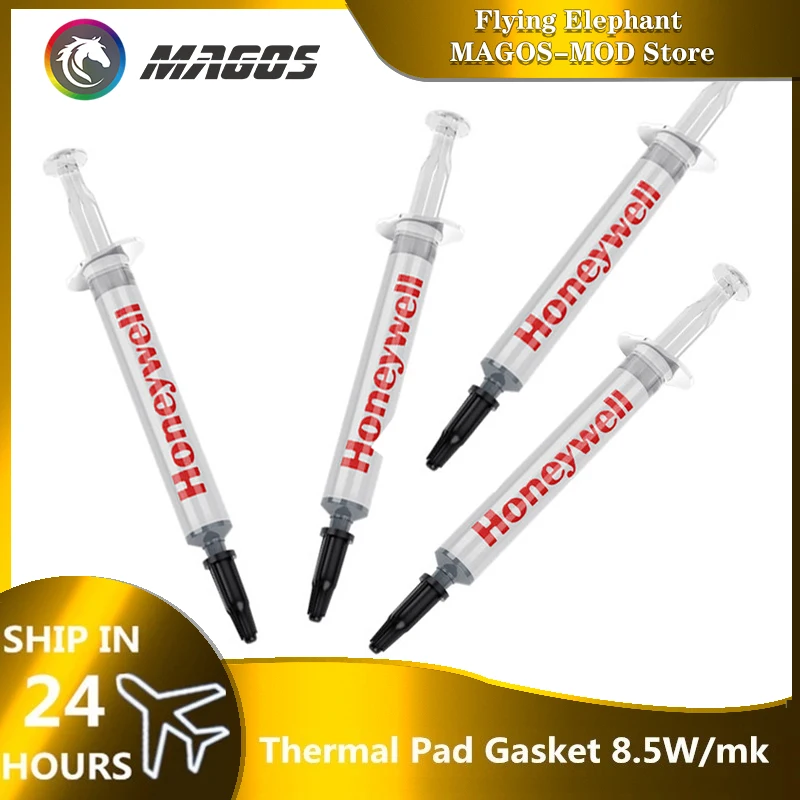

PTM7950 es un material de cambio de fase (PCM) superconductor térmicamente en formatos de almohadilla y pasta. Está diseñado para minimizar la resistencia térmica en las interfaces, mantener un excelente rendimiento a través de pruebas de confiabilidad y proporcionar una aplicación escalable a un costo competitivo.
PTM7950, basado en un novedoso sistema PCM de polímero, presenta una excelente humectabilidad de la interfaz durante los rangos de temperatura de funcionamiento típicos, lo que resulta en una resistencia de contacto superficial extremadamente baja. Dado que PTM7950 viene solo en 0,25mm (las versiones más gruesas están en desarrollo), debe asegurarse de que este grosor sea compatible y adecuado para la planitud de su paquete.
PTM7950 es un material patentado que proporciona una fiabilidad superior (pasa 150 °C horneado 1000 horas, T/1000 ciclos) y mantiene una baja impedancia térmica ( 0,04 ˚ Ccm2/W @ sin cuña), haciendo que la serie PTM7950 sea deseable para dispositivos de circuito integrado de alto rendimiento.
Uso del producto
Se sugiere la presión y la temperatura de sujeción para lograr un espesor mínimo de la línea de unión del material de la interfaz térmica, generalmente menos de 1,5 mil (0.038mm) para un mejor rendimiento.
El material debe pasar por la temperatura de cambio de fase para mostrar el rendimiento adecuado.
CONFIABILIDAD DEL POSTE DE IMPEDANCIA TÉRMICA (ASTM E1461)
Fin de la línea 0,04 ˚/W
Hornear 150 ˚ C, 1000 H 0,04 ˚ 2 W/W
Doble 85, 1000H 0,04 ˚/W
Ciclos de temperatura ''B''(-55 °C A + 125 °C, 1000 ciclos) 0.045 °C/W
¿Cuáles son las expectativas de confiabilidad de los productos PTM 7XXX?
Todas las series 7XXX (7000, 7900 y 7950) pasan las tres principales pruebas de fiabilidad con gran éxito. Honeywell no prueba más allá de 1000 ciclos, 92 horas HAST y 1000 horas HTS. Sin Embargo, anecdóticamente, algunos clientes automotrices han tomado el 7900 más allá de los límites de Honeywell y han encontrado que pasa los golpes y las vibraciones, ciclos de temperatura más largos y remojo de temperatura y humedad más largos.
Si su rendimiento de por vida se define principalmente por el ciclo de potencia, entonces también verifique la serie 6000 que tendrá la vida más larga.
La principal diferencia entre los productos 7XXX es el contenido de relleno que hace que el 7950 sea el más conductor.
PTM7950 es ideal para aplicaciones informáticas/empresariales de alto rendimiento.
