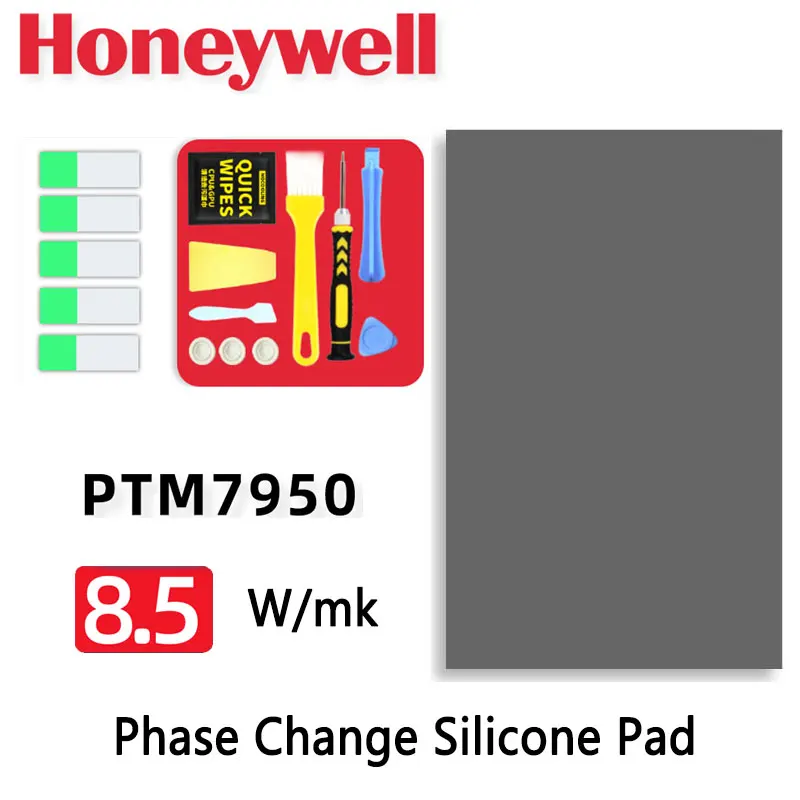

Honeywell PTM7950 cambio de fase almohadilla de silicona hoja portátil cambio de fase silicona grasa CPU termoconductora almohadilla parche
Características principales
0,04 impedancia térmica
8,5 conductividad térmica
0,25 de espesor
Descripción del producto
PTM7950 es un Material de cambio de fase (PCM) súper altamente conductivo térmicamente en formatos de almohadilla y pasta. Está diseñado para minimizar la resistencia térmica en las interfaces, mantener un excelente rendimiento a través de pruebas de confiabilidad y proporcionar una aplicación escalable a un costo competitivo.
PTM7950, basado en un novedoso sistema de polímero PCM, muestra una excelente impermeabilidad de la interfaz durante los rangos de temperatura de funcionamiento típicos, lo que resulta en una resistencia de contacto de superficie extremadamente baja. Dado que PTM7950 viene solo en 0,25mm (las versiones más gruesas están en desarrollo), debe asegurarse de que este grosor sea compatible y adecuado para la planitud de su paquete.
PTM7950 es un material patentado que proporciona una fiabilidad superior (pasa 150 Ω C horneado 1000 horas, T/1000 C-B ciclos) y mantiene una baja impedancia térmica ( 0,04 ˚ Ccm2/W @ sin cuña),. Haciendo la serie PTM7950 deseable para dispositivos de circuito integrado de alto rendimiento.

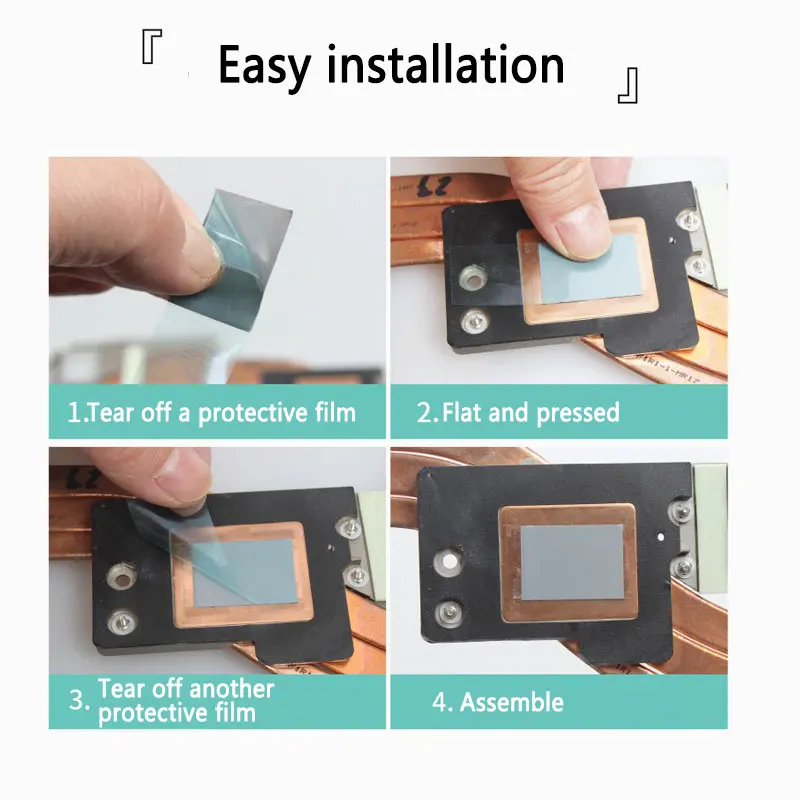

Uso del producto
Se sugiere la presión y la temperatura de sujeción para lograr un espesor mínimo de línea de unión del material de interfaz térmica, generalmente menos de 1,5 mil (0.038mm) para un mejor rendimiento.
El material debe pasar por la temperatura de cambio de fase para mostrar el rendimiento correcto.
Fiabilidad del poste de impedancia térmica (ASTM E1461)
Final de la línea 0,04 ˚ C-cm2/W
Hornear 150 Ω C, 1000 h 0,04 ˚ C-cm2/W
Doble 85, 1000h 0,04 ˚ C-cm2/W
Temperatura ciclismo ''B''(-55 Ω C A + 125 Ω C, 1000 ciclos) 0.045 ˚ C-cm2/W
¿Cuáles son las expectativas de fiabilidad de los productos PTM 7XXX?
Todas las series 7xxx( 7000, 7900 y 7950) pasan las tres principales pruebas de fiabilidad con colores voladores. Honeywell no prueba más de 1000 ciclos, 92 horas HAST y 1000 horas HTS. Sin embargo, anecdóticamente, algunos clientes de automóviles han llevado el 7900 más allá de los límites de Honeywell y han encontrado que pasa golpes y vibraciones, una temperatura más larga en ciclo y una temperatura y humedad más largas en remojo.
Si tu rendimiento de por vida está definido principalmente por power cycling, también comprueba la serie 6000 que tendrá la vida más larga.
La principal diferencia entre los productos 7XXX es el contenido de relleno, que hace que el 7950 sea el más conductivo.
PTM7950 es ideal para aplicaciones de informática empresarial/TI de alto rendimiento.
