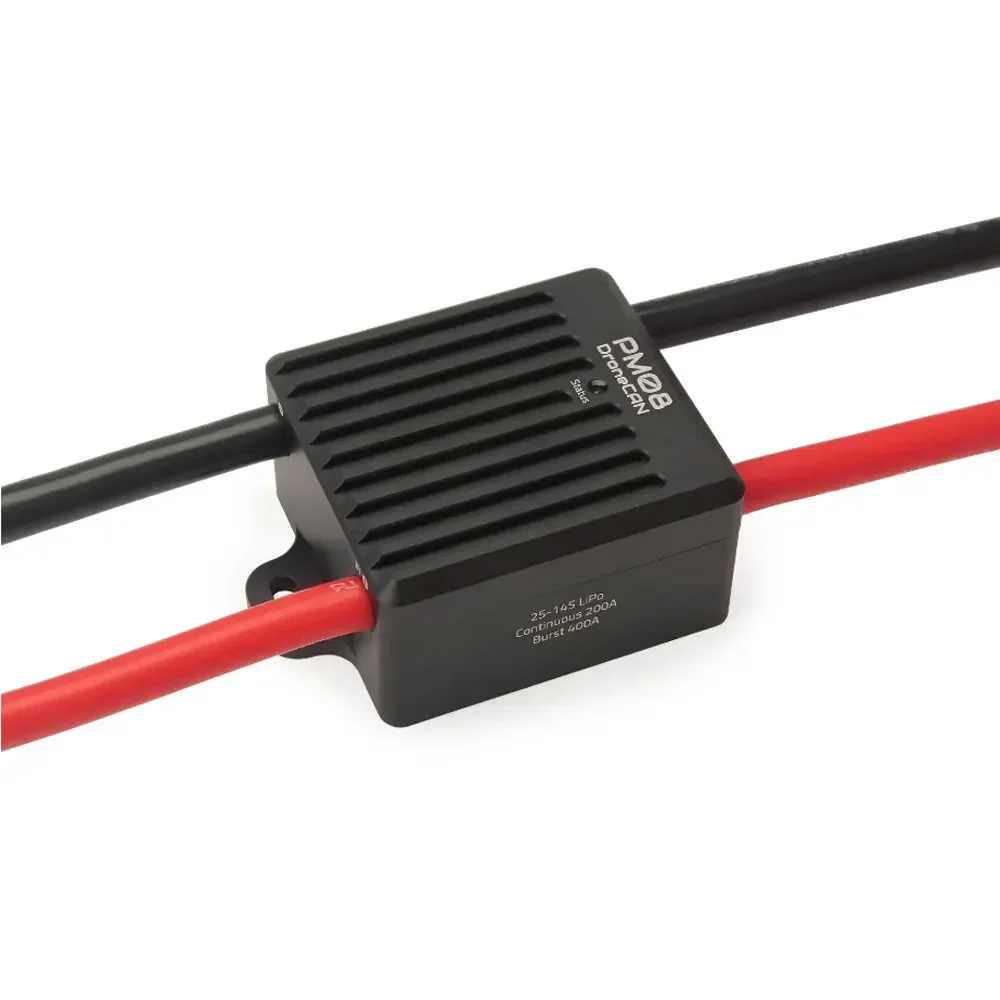

Holybro DroneCAN PM08-CAN Módulo de alimentación 14S 200A admite 2-14S y 200A Cont para modelo RC/avión/Quadcopter

Característica

• Soporta 2-14S y 200A Cont, 400A Burst

• Protocolo de comunicación DroneCAN

• Diseño pequeño y compacto

• Dos salidas de 5 V con IC y circuito BEC independientes

• Sensor separado y placa BEC para minimizar la interferencia de ruido eléctrico

• IC de sensor de corriente aislado galvánicamente (calificado AEC-Q100 Grado 1)

• Sensor de temperatura de alta precisión para monitor de temperatura

• Carcasa de disipación de calor de aluminio de alta eficiencia

Especificaciones

• Procesador: STM32F405RG 168 MHz 1024 KB Flash 196 KB RAM

• Entrada de voltaje: 7~60,9 V (2S~14S)

• Corriente continua: 200A

• Corriente de explosión

  • 400A a 25℃ 1 segundo

  • 1000A a 25℃ 1 segundo

• Detección de corriente máxima: 376A

• Precisión de voltaje: ±0,1 V

• Precisión actual: ±5%

• Precisión de la temperatura: ±1℃

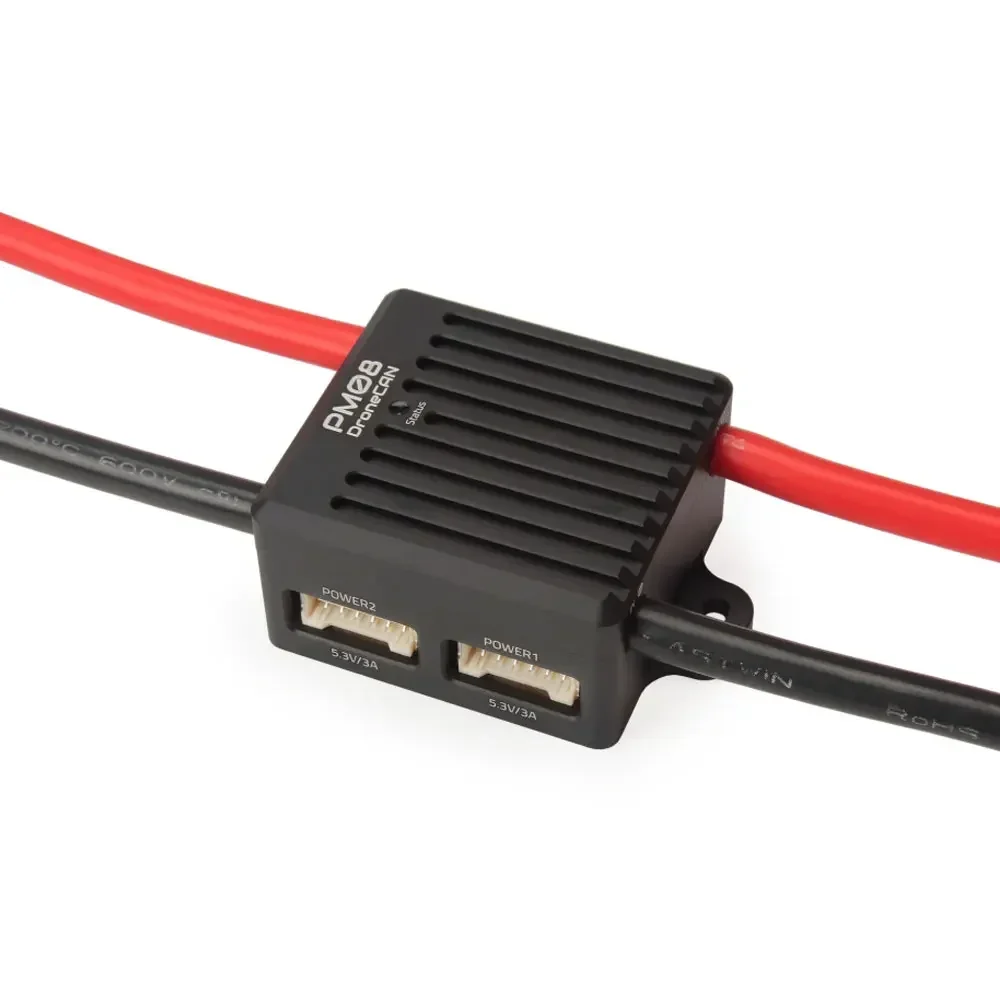

• Salida del puerto de alimentación: 5,3 V/3 A cada puerto

• Protocolo: DroneCAN

• Temperatura de funcionamiento:-25℃~105℃

• Actualización de firmware: soporte

• Calibración: Soporte

•



  Tipo de interfaz

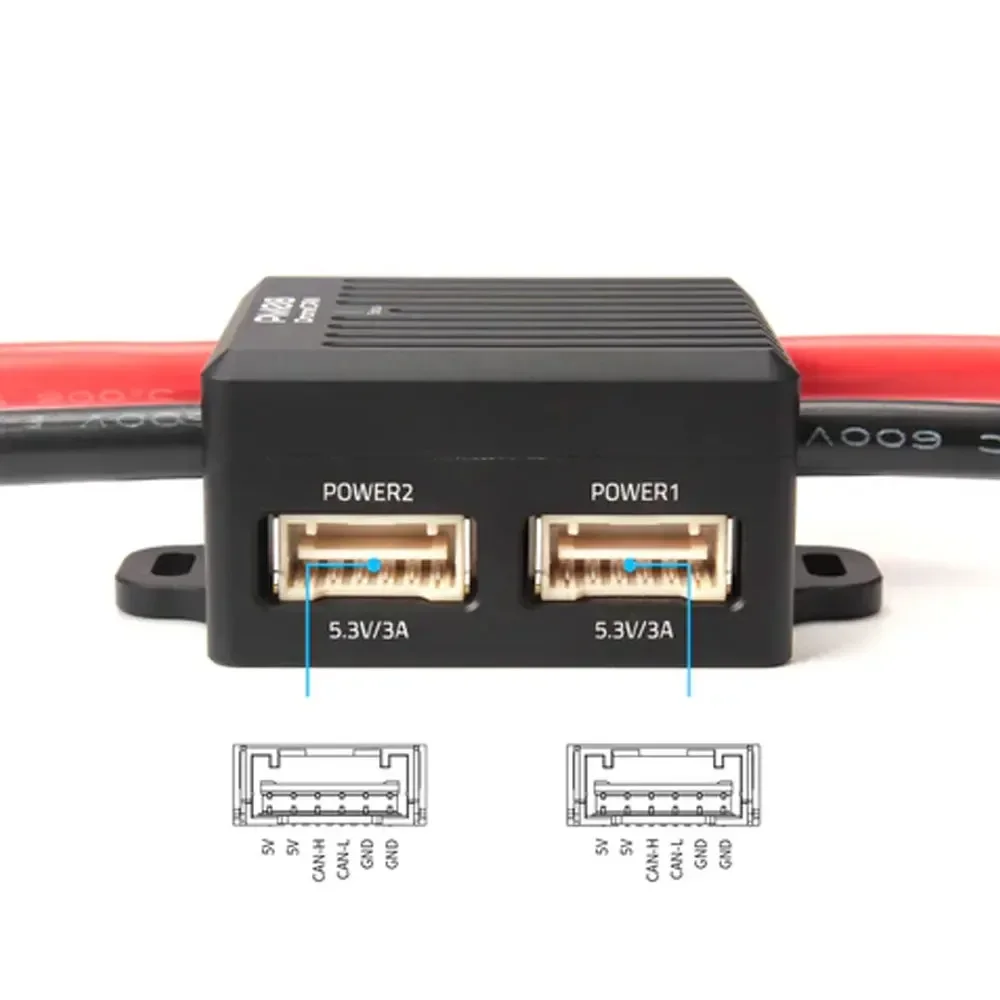

• Puerto de alimentación y CAN: Molex CLIK-Mate 2 mm 6 pines

• Opciones de entrada/salida de la batería:

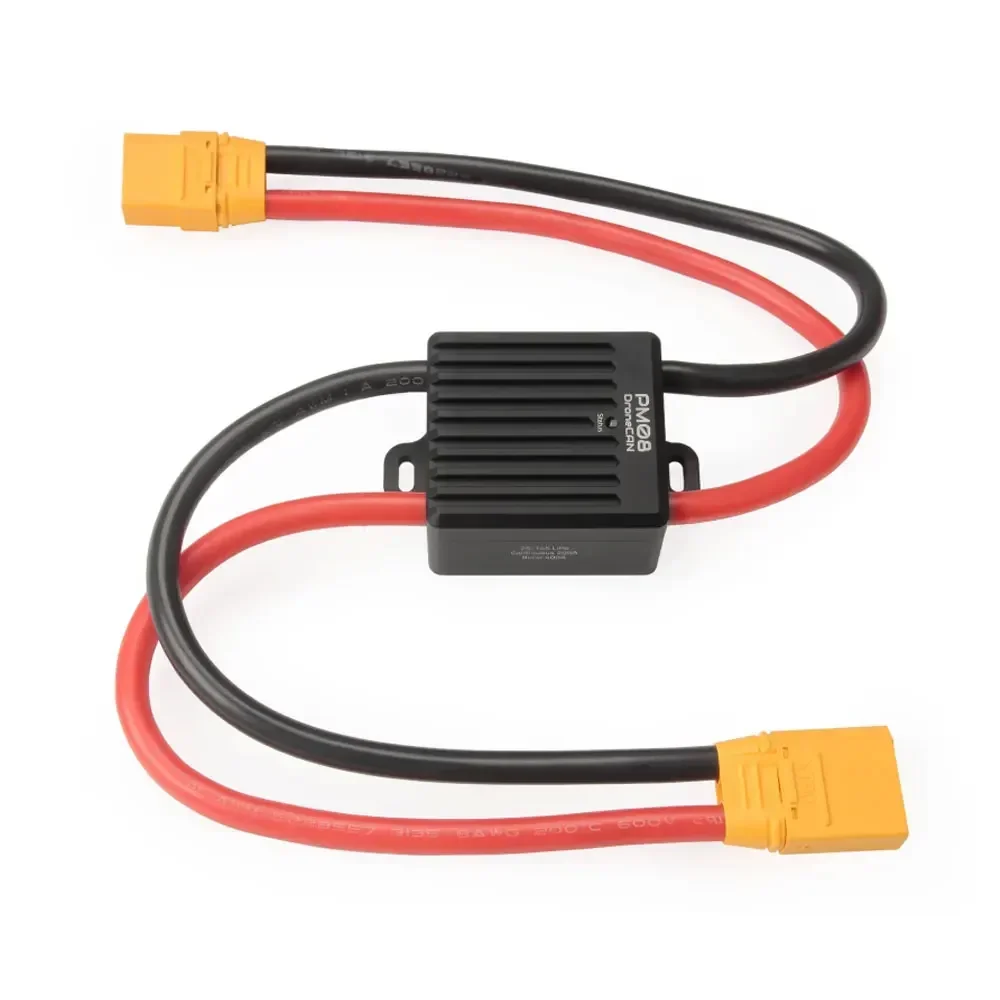

  • Conectores XT90

  • Alambres estañados

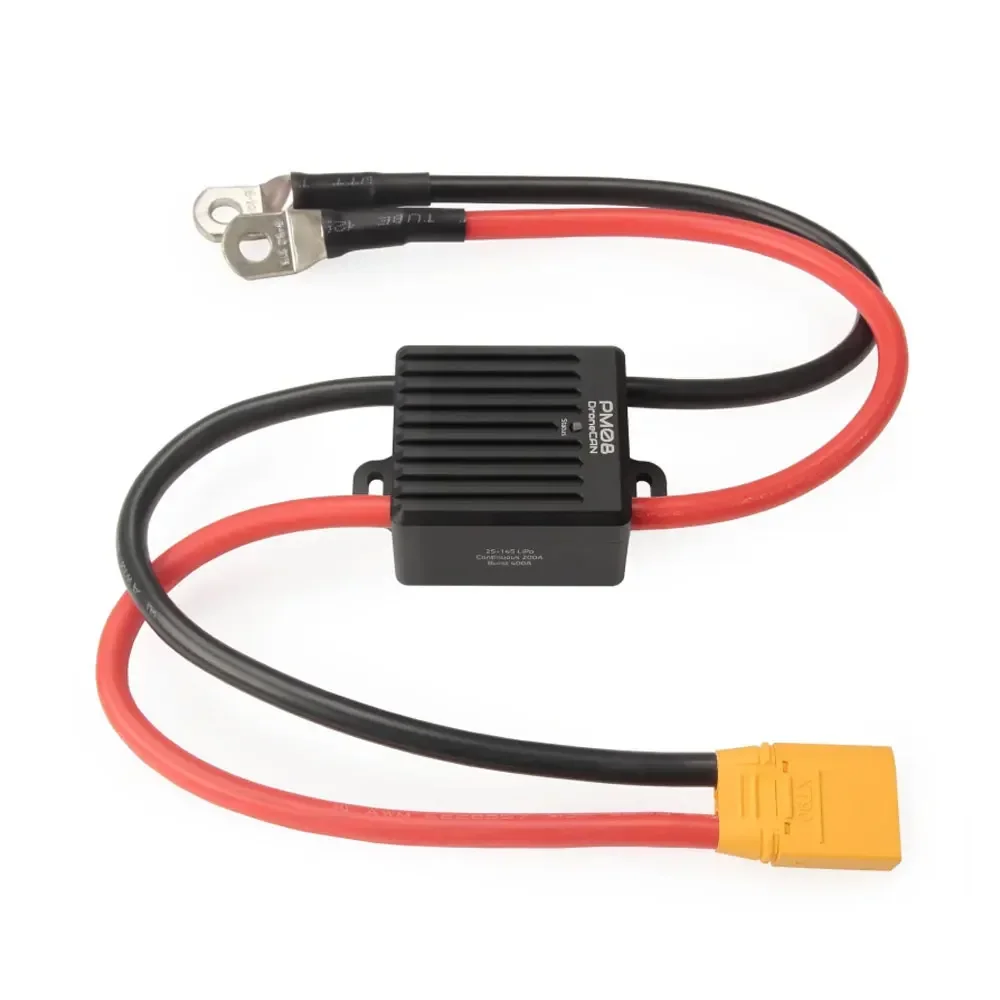

  • XT90 y terminales de anillo

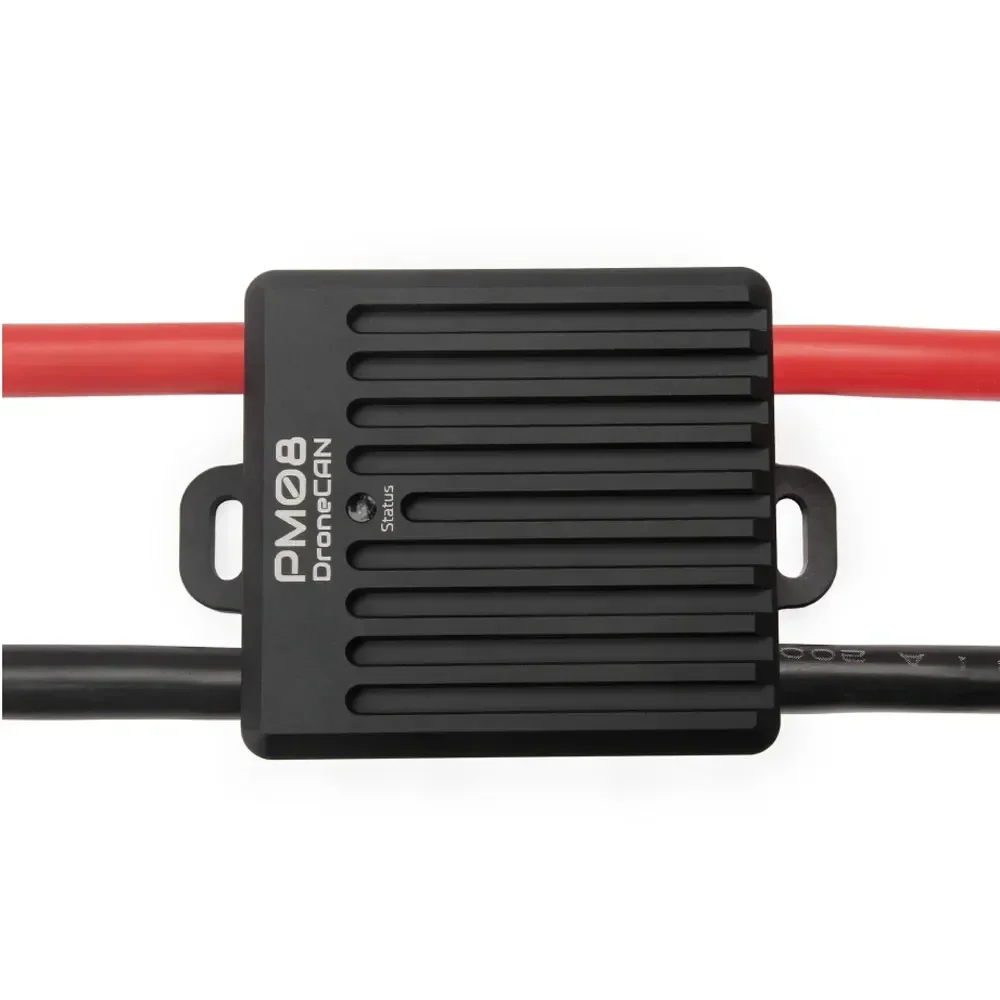

• LED de estado

• Parpadeando rápidamente y continuamente: la MCU está en la etapa del gestor de arranque, esperando que el firmware parpadee

• Parpadeando rápidamente durante 3 segundos y luego encendido durante 1 segundo: Esperando la conexión CAN

• Parpadeando lentamente (intervalos de un segundo): CAN se conecta correctamente

• Especificaciones mecánicas

• Tamaño: 45 mm × 41 mm × 26 mm (no incluye cable)

• Peso: 185 g (incluye cable)
