Descripción
Especificaciones
Frecuencia
5,8G
5 bandas: A, B, E, F, R
Canal de transmisión: 37
Modo de funcionamiento
Botón clave, audio inteligente
Potencia de transmisión
Conmutable: PIT, 25mW, 3000mW
Conector de antena
MMCX
Entrada de energía
7-36 VCC
Consumo actual
800 mA/12 V CC a 3000 mW
Impedancia de RF
50Ω
Impedancia de entrada de vídeo
75Ω
Amplitud del vídeo de entrada
CVBS 0,8~1.2VP-P
Formato de vídeo
NTSC/PAL

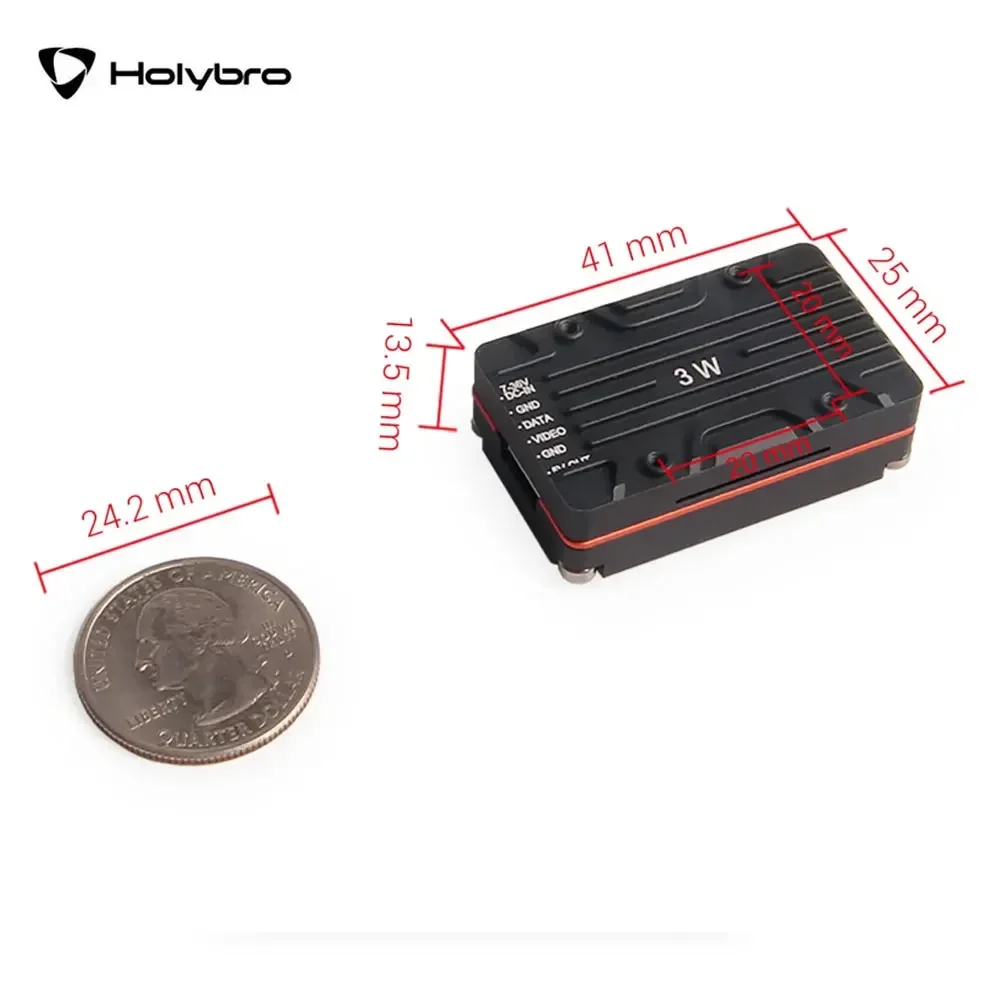

Dimensión (largo x ancho x alto)
40,8 mm * 24,8 mm * 13,3 mm
ADVERTENCIA: ASEGÚRESE DE INSTALAR ANTENNA ANTES DE TURVER EN ESTE TRANSMISOR DE VIDEO
Descripción de la luz indicadora
- #1 luz de encendido
Apagado - 25 mW
Encendido fijo: 3000 mW
Parpadeante - modo PIT
- #2 Luz indicadora de frecuencia
La primera frecuencia de cada banda de frecuencia siempre está encendida y parpadea al cambiar.
- #3-#7 luces de banda de frecuencia
#3 - Banda de frecuencia F
#4 - Banda de frecuencia E
#5 - Una banda de frecuencia
#6 - Banda de frecuencia R
#7 - Banda de frecuencia B
Instrucciones de operación del botón de función
- Para cambiar de frecuencia
(Nota: la luz roja de la primera frecuencia de cada banda de frecuencia es un indicador de luz constante)
Para cambiar la banda de frecuencia - Mantenga presionado el botón durante 2 segundos.Cuando la luz azul parpadee, suelte el botón para cambiar a la siguiente banda de frecuencia.
Para cambiar la alimentación - Mantenga presionado el botón durante 4 segundos

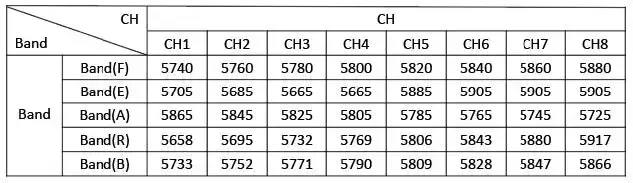

Tabla de frecuencias

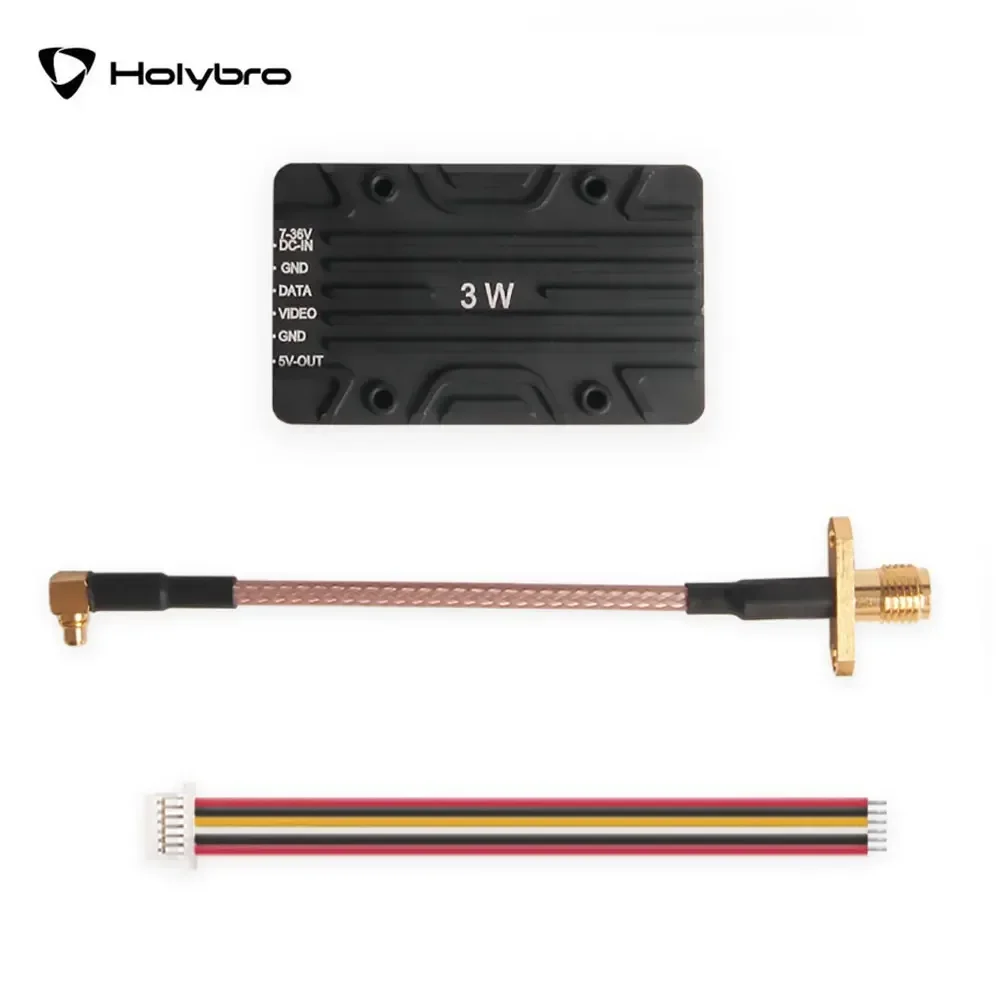

El paquete incluye:

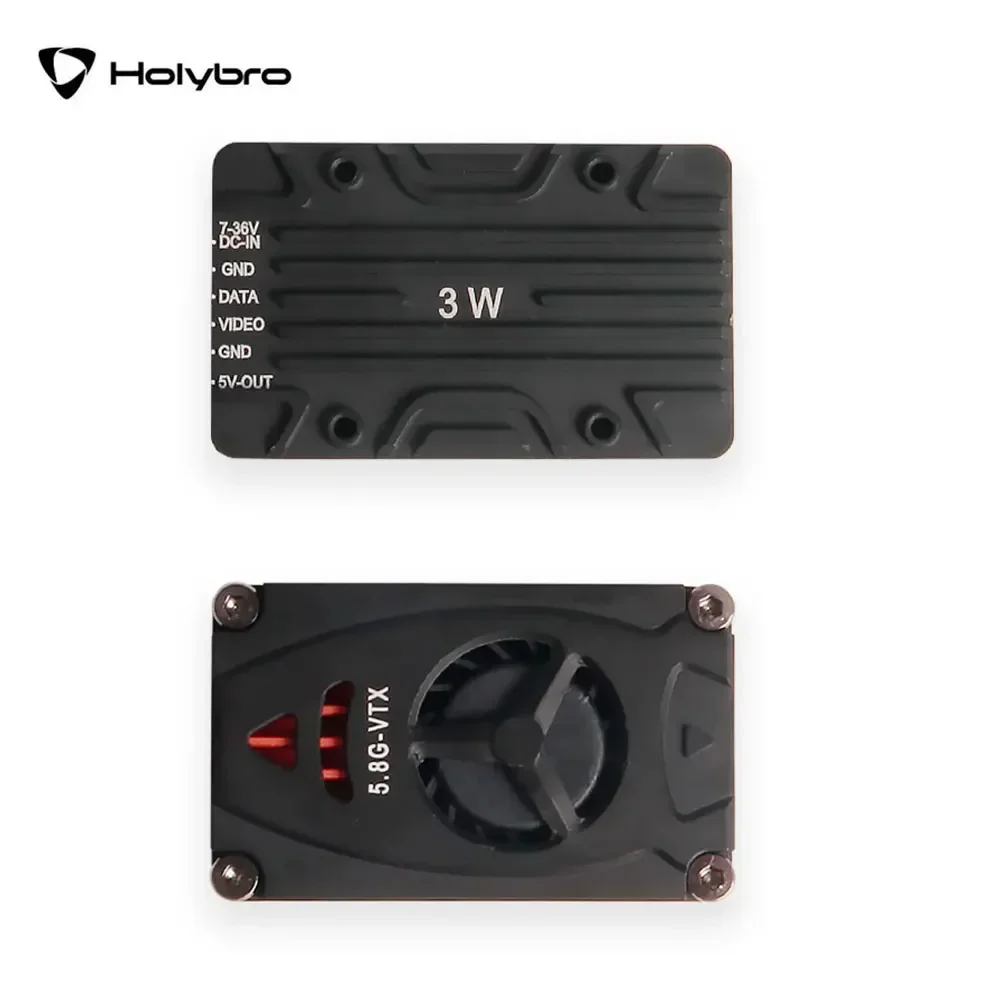

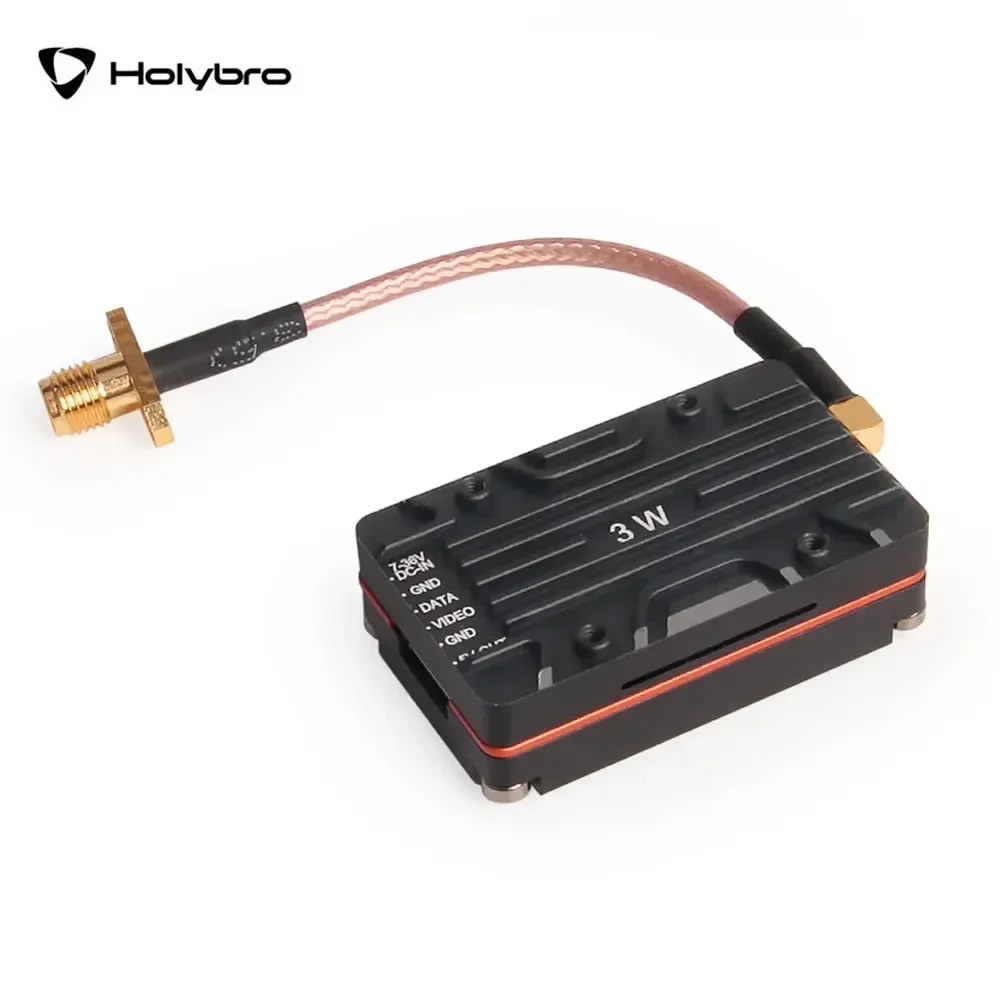

Atlatl HV 5,8G 3000mW VTx *1
Cable SMA de 80 mm - MMCX * 1
Cable JST SH de 70 mm y 6 pines * 1
