Análisis de Experto
Experto verificado
Análisis general del producto
Tras varias semanas usando este magnetometro HMC5883L en prototipos de orientacion para Arduino, lo considero un sensor bastante directo para obtener una referencia de “norte” aproximada y, sobre todo, para detectar cambios en el campo magnetico cuando tu plataforma gira o cambia de rumbo. Donde mas brilla es en proyectos educativos y de robótica basica: un robot que quiere mantener una direccion global, un sistema de navegacion elemental en interiores o un montaje en el que te interesa mas la evolucion relativa del rumbo que una precision de nivel geodesico.
Lo que he notado es que el sensor responde bien a giros lentos y con cierta estabilizacion previa. En cambio, cuando lo integras en un chasis con motores, drivers y cables con ruido, la lectura se contamina con facilidad. No es un fallo del sensor en si: es una consecuencia tipica de magnetometros integrados en modulos sencillos, donde la cercania a fuentes de corriente y el acoplamiento electromagnetico pasan factura.
Calidad de construcción y materiales

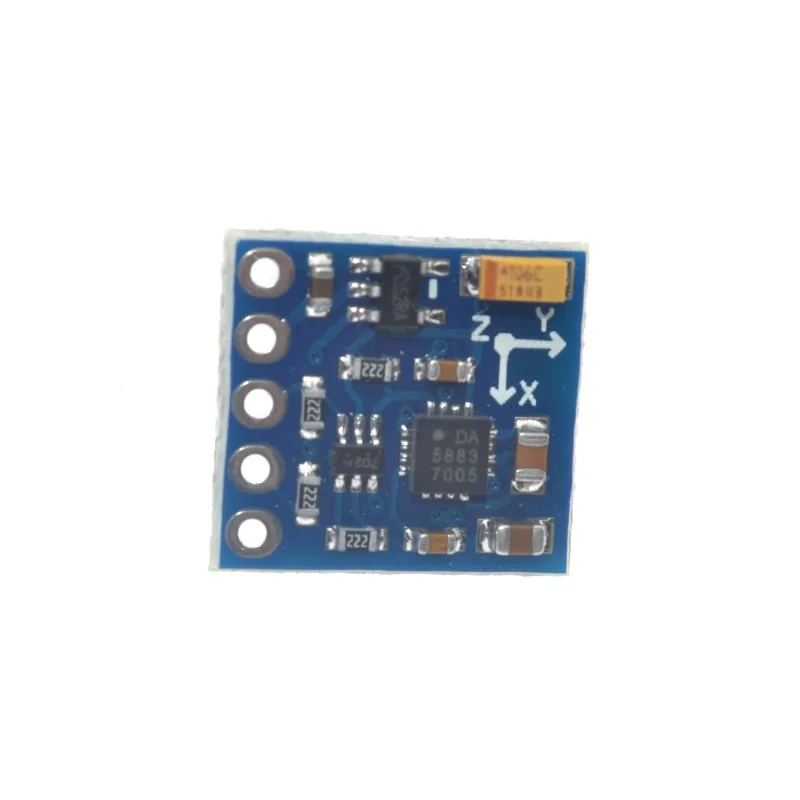

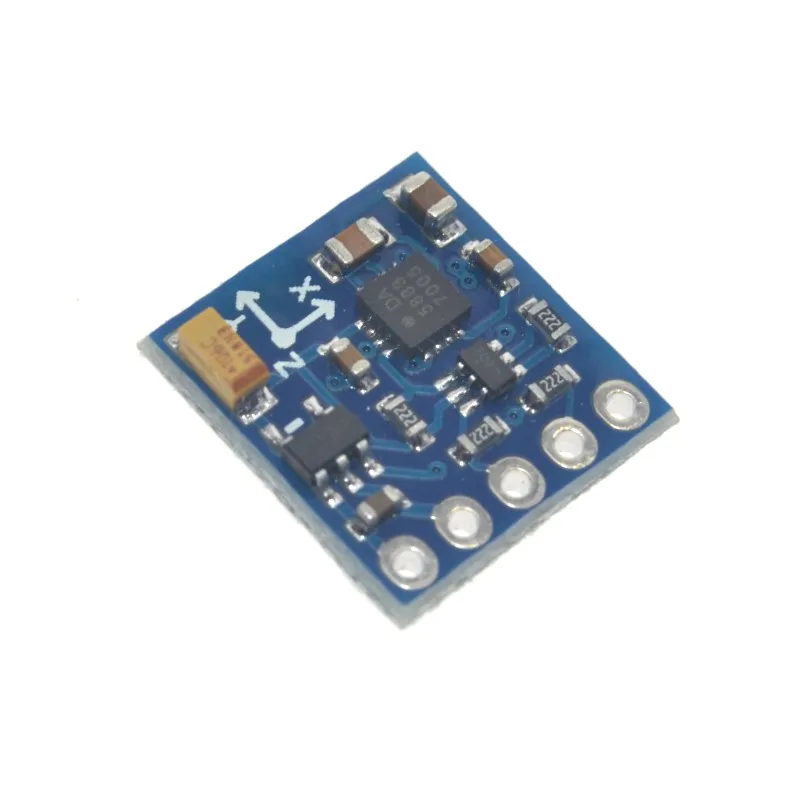

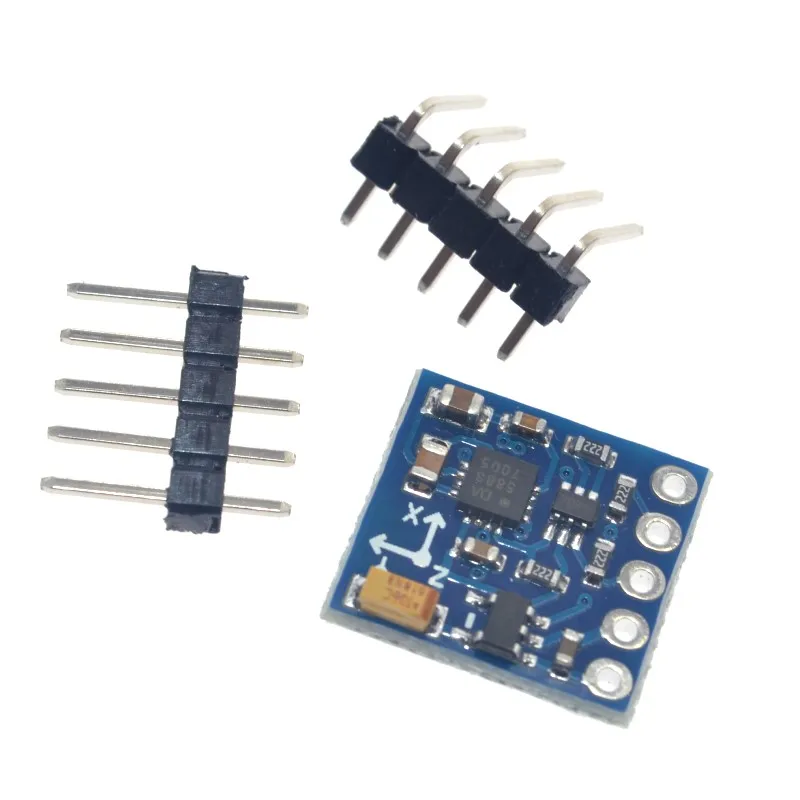

El modulo GY-271 que he manejado es del tipo “placa PCB con el chip del magnetometro” pensado para prototipado rapido. La soldadura y el ajuste mecanico suelen ser correctos para su categoria, pero no esperes un montaje “industrial”: es habitual que el encapsulado y la propia placa queden algo expuestos a vibracion y a que el cableado cercano influya en las lecturas. La carcasa no incluye una proteccion magnetica ni un encapsulado robusto; en un banco de pruebas va bien, pero en un robot real conviene fijarlo con separadores y lejos de componentes que generen campos electromagneticos intensos.
En cuanto a orientacion mecanica, he aprendido a tratar el modulo como “parte del sistema magnetico”: su posicion respecto al centro del robot y su alineacion (ejes) respecto al chasis importan mucho. Si montas el sensor pegado a una bateria, a un regulador conmutado o cerca de un driver de motores, vas a ver una deriva mas acusada o lecturas “raras” al arrancar motores.
Compatibilidad y rendimiento
En rendimiento, su comunicacion por I2C ha sido estable con Arduino y microcontroladores compatibles, siempre que respetes dos premisas: una buena referencia de alimentacion y un bus I2C sin “cables eternos”. Cuando el modulo comparte alimentacion con motores (aunque sea “de forma practica” por el mismo pack), el ruido llega al sensor y se traduce en valores que luego cuestan de filtrar.
La ventana de alimentacion 3V a 5V es comoda para integrarlo en placas tipicas, y el intercambio de datos por I2C es suficientemente rapido para actualizaciones de rumbo a escala humana (por ejemplo, 10 a 30 lecturas por segundo en un bucle de control). No es un sensor para control de actitud de alta dinamica; para eso ya tendras que irte a soluciones mas completas con fusion de sensores (magnetometro + giroscopio, por ejemplo). Aqui el magnetometro te da una foto del campo magnetico del entorno y tu software convierte eso en angulo.
En el dia a dia de prototipos, el rango que ofrece (campo terrestre en Gauss) encaja bien para interior y exterior, pero la clave es el tratamiento: sin calibracion y sin compensacion por interferencias, el angulo puede desviarse de manera notable. En interiores urbanos o cerca de estructuras metalicas, la lectura se “contamina” y el “norte” que obtienes no coincide con el verdadero. Cuando lo he usado, el resultado ha sido mejor si:
- Lo coloco lejos de motores y cables de potencia.
- Aplico una calibracion basica de offset (y, si quieres afinar, un ajuste de escala) girando el robot en el espacio donde va a operar.
- Realizo filtrado temporal (media movil o filtro simple) para suavizar picos.
Sobre librerias: es un componente muy comun, pero he visto variaciones practicas entre implementaciones y rutinas para este chip. El tipico problema es que algunos ejemplos asumen registros o escalados ligeramente distintos. En mi caso, he tenido que ajustar el uso de la rutina y verificar ejes y escalado con valores esperables al girar 90 grados. No es un drama, pero merece una comprobacion inicial antes de darlo por valido.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacaria:
- Integracion sencilla por I2C: conectas SDA y SCL, alimentas y te pones a medir. Para prototipos es una ventaja real.
- Buena respuesta a la orientacion relativa: al girar el chasis, el sensor refleja el cambio de rumbo de forma util para control sencillo.
- Razonabilidad del rango para campo terrestre: funciona bien como brújula basica y como sensor de “direccion aproximada”.
A la vez, hay aspectos mejorables (o, mejor dicho, cosas que debes gestionar en tu proyecto):
- Sensibilidad a interferencias: si tu placa alimenta motores o esta cerca de transformadores, imanes o cables con corriente, las lecturas se degradan. Solucion practica: reubicar, mejorar cableado y usar masa/ground bien diseñado.
- Calibracion casi obligatoria: sin calibracion, el rumbo puede estar sesgado. Y si el entorno cambia (por ejemplo, pasas de una zona metalica a otra), la calibracion “ideal” cambia.
- Conversion a angulo requiere software decente: no basta con leer valores; hay que transformar ejes a un angulo coherente y, si quieres estabilidad, filtrar.
- Montaje y alineacion mecanica: pequeñas variaciones de orientacion fisica del modulo respecto a tu chasis afectan al mapeo de angulos. Solucion: fijacion firme y una alineacion clara del eje “frontal” del robot.
Consejo practico: para obtener lecturas consistentes, he tenido buen resultado fijando el modulo en un lateral del chasis con separacion respecto a la electronica, usando cableado corto hacia el bus I2C y evitando que la alimentacion de motores “ensucie” la del sensor (idealmente reguladores separados o al menos desacoplos adecuados y rutas de masa bien pensadas).
Veredicto del experto
Si tu objetivo es un sistema de brújula digital o un control de orientacion basico en robótica con Arduino, este HMC5883L GY-271 cumple como herramienta de trabajo: es barato, accesible y, con calibracion y buen montaje, ofrece un rumbo suficientemente util para muchas aplicaciones educativas y prototipos. Mi recomendacion es tratarlo como un sensor “de entorno”: cuanto mejor mecánica, cableado y separación de fuentes de ruido, mejor rendimiento. Si buscas precision alta o estabilidad en movimientos agresivos, vas a necesitar fusion con giroscopio y un diseño mas cuidado; pero para una direccion aproximada y aprendizaje tecnico, es una eleccion solida y pragmatica.
