Módulo de Sensor de Radar de trayectoria de seguimiento de objetivo de movimiento ISM de 24GHz, LD2450, 24GHz, medición de velocidad de ángulo de distancia

Descripción del producto:

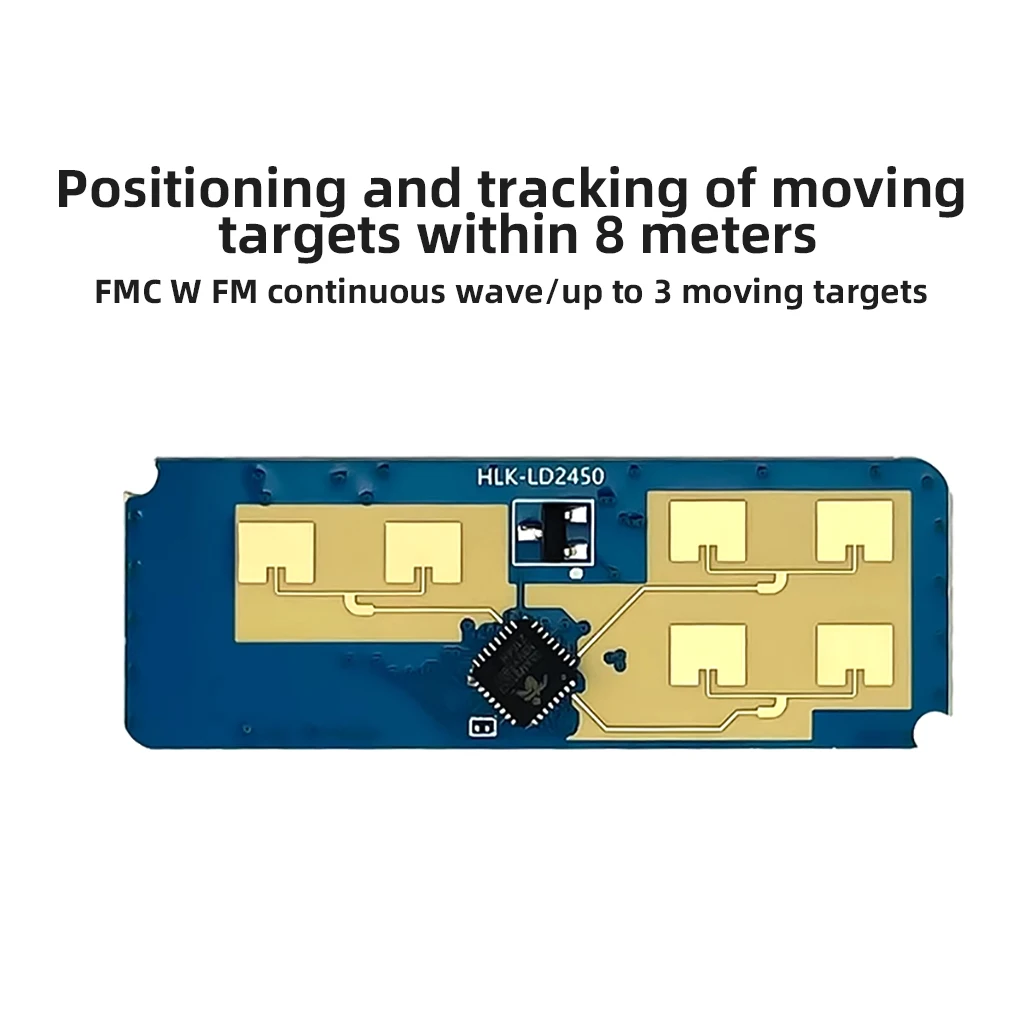

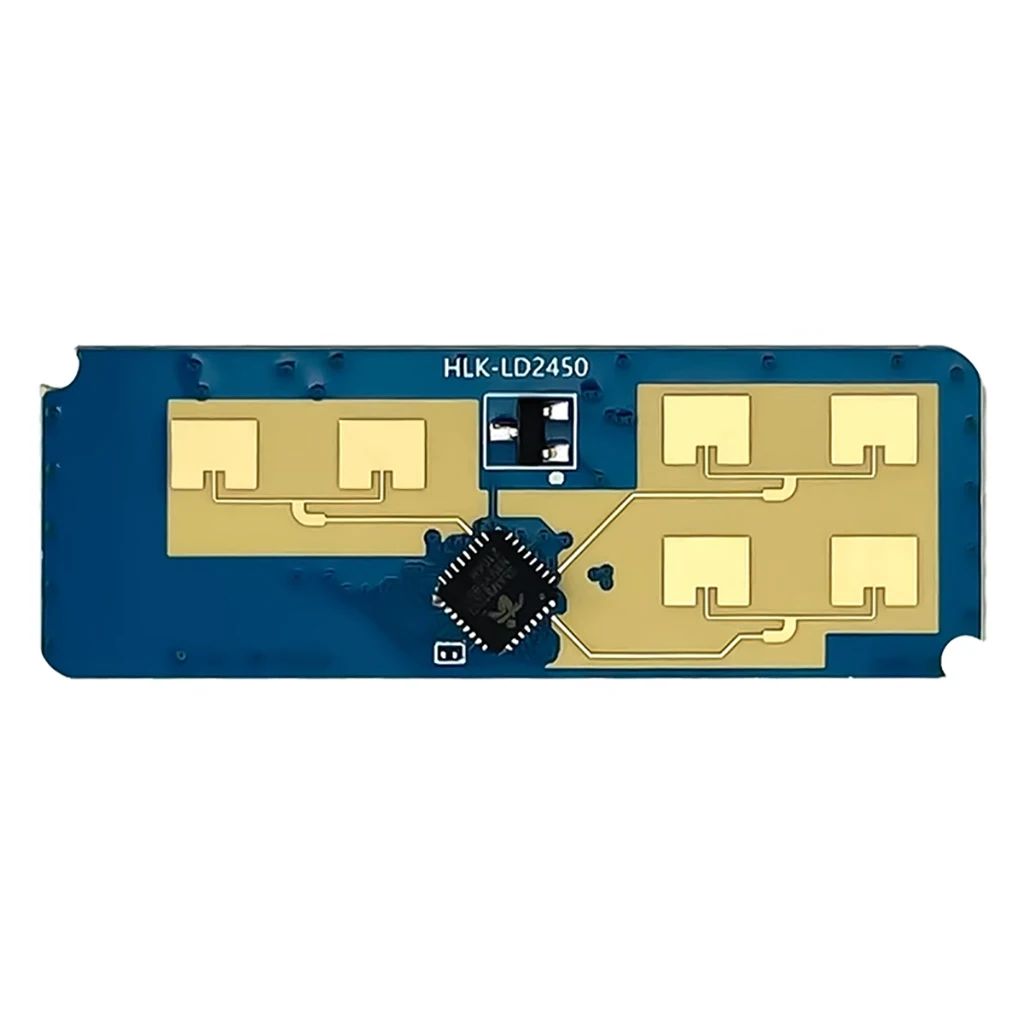

El LD2450 es un módulo de radar de 24G, que puede lograr el seguimiento en tiempo real de la posición del objetivo en movimiento en el área de detección y generar la distancia, información de ángulo y velocidad del objetivo en movimiento en el área a través del puerto serie.

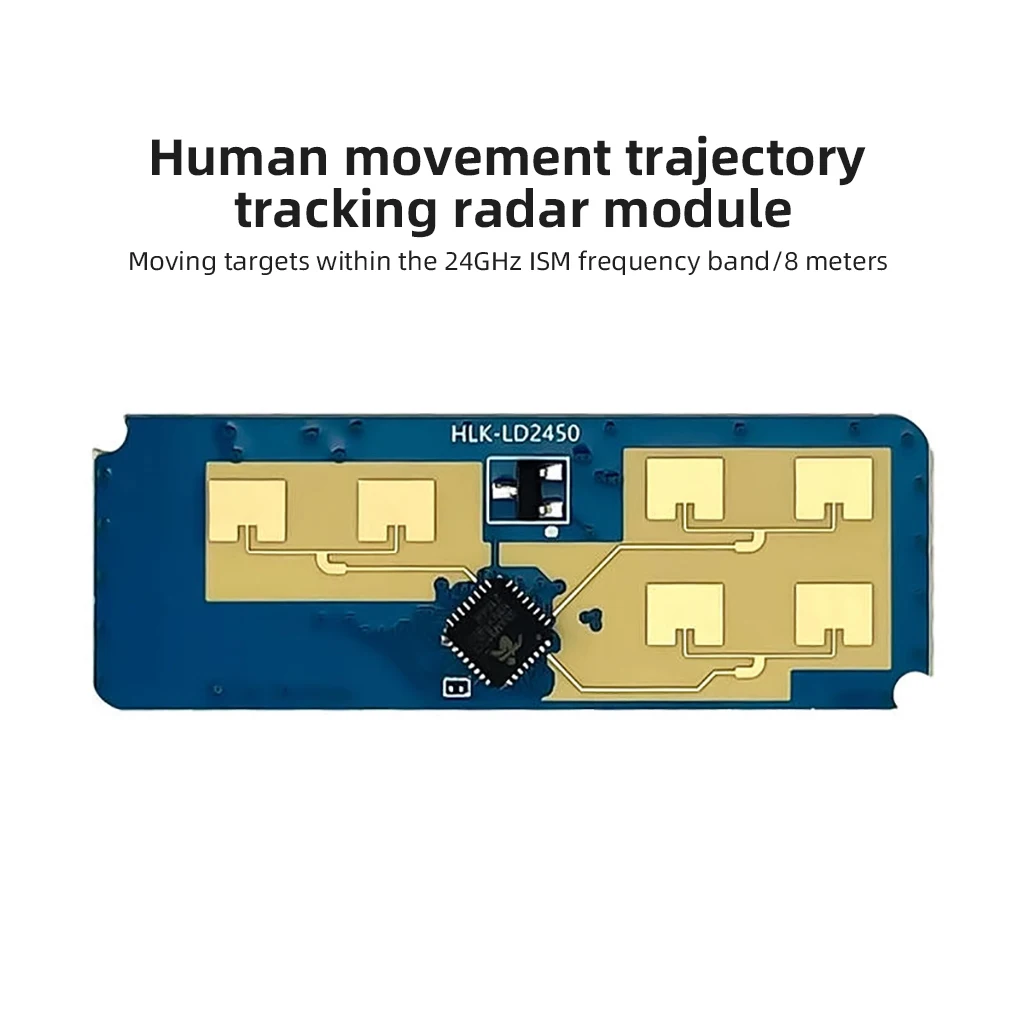

Se utiliza principalmente en interiores comunes, como el hogar, la Oficina y el hotel, para realizar el posicionamiento y el seguimiento de las personas en movimiento.

Características del producto
-Frecuencia: 24G-24,25 GHz
-Ancho de banda de barrido: 250MHz (compatible con CE/FCC)
-Modo de modulación: FMCW
-Tensión de alimentación: 5V(Typ.)

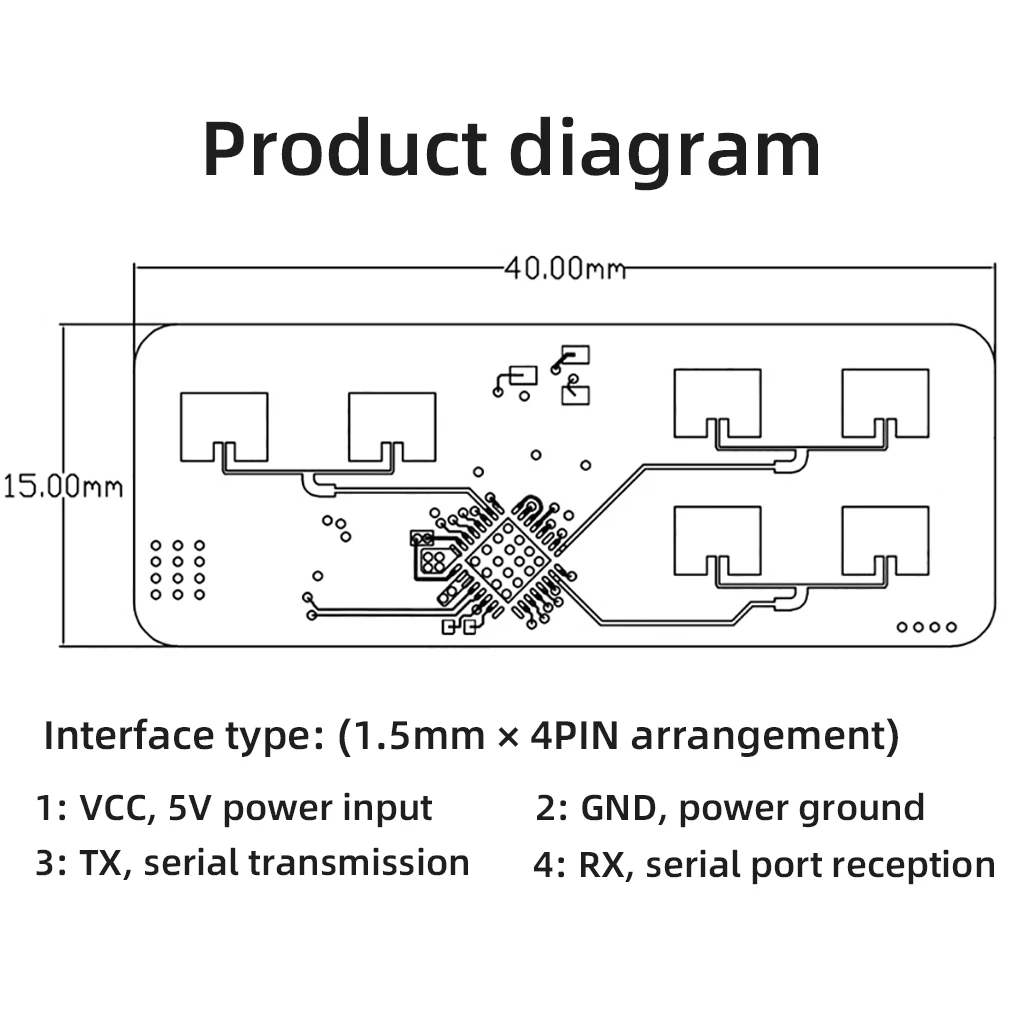

-Dimensión externa: 15x40mm
-Ángulo de detección: 60 ° ± azimut/inclinación ± 35
-Distancia de detección: Distancia máxima de detección 8M
-Distancia DE DEFENSA: 0,75 m
-Precisión de medición de distancia: 0,15 m
-Precisión del ángulo: 2 ° ~ 20
-Frecuencia de actualización de datos: 10Hz
-Temperatura ambiente: -40 °C ~ + 85 °C
-Formato de datos: Salida serial ASCIl

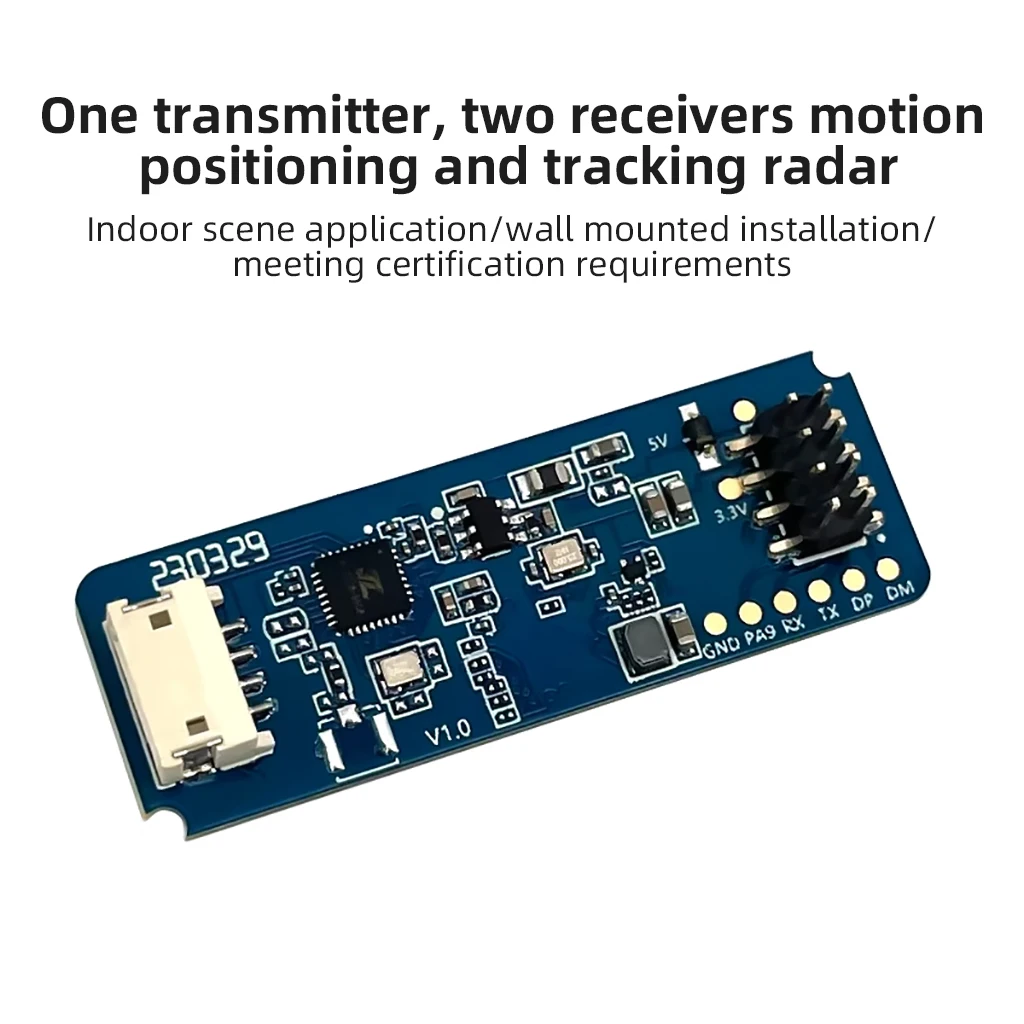

-Paquete: por defecto 1,5mm x 4 pines hembra (personalizable)

Prueba de configuración

La velocidad en baudios del puerto serie es 256000. 1 bit de parada, sin bit de paridad.

Descripción de la herramienta de configuración

Después de conectar el módulo, abra la herramienta de configuración y seleccione el número de puerto correcto y la información del puerto serie al hacer clic en Detectar dispositivo. Después de conectar el módulo, abra la herramienta de configuración, haga clic en Dispositivo de detección, seleccione el número de puerto correcto y la información del puerto serie y, a continuación, haga clic en Iniciar para obtener los objetivos en movimiento en el área de detección. A continuación, haga clic en Iniciar para obtener la información del objetivo en movimiento en el área de detección.

Nota: La herramienta de puerto serie y la herramienta host no se pueden utilizar al mismo tiempo.
