HLK-LD1125H 24G Electrónica de consumo de alta precisión Módulo de radar de fuerte penetración HLK-LD1155H-24G

HLK-LD1125H-24G

HLK-LD1125H-24GEs un módulo de radar de detección de presencia humana de onda milimétrica de 24 GHz de alta sensibilidad.A diferencia del radar tradicional, detecta movimientos a gran escala del cuerpo humano o movimientos del cuerpo a pequeña escala para determinar la existencia del cuerpo humano.La característica principal de este módulo es detectar la respiración humana cansada y otros movimientos a pequeña escala para determinar la existencia del cuerpo humano.Por lo tanto, la detección de presencia humana se compara con el radar de detección móvil tradicional. La tasa de precisión es mayor.No es fácil de perder.

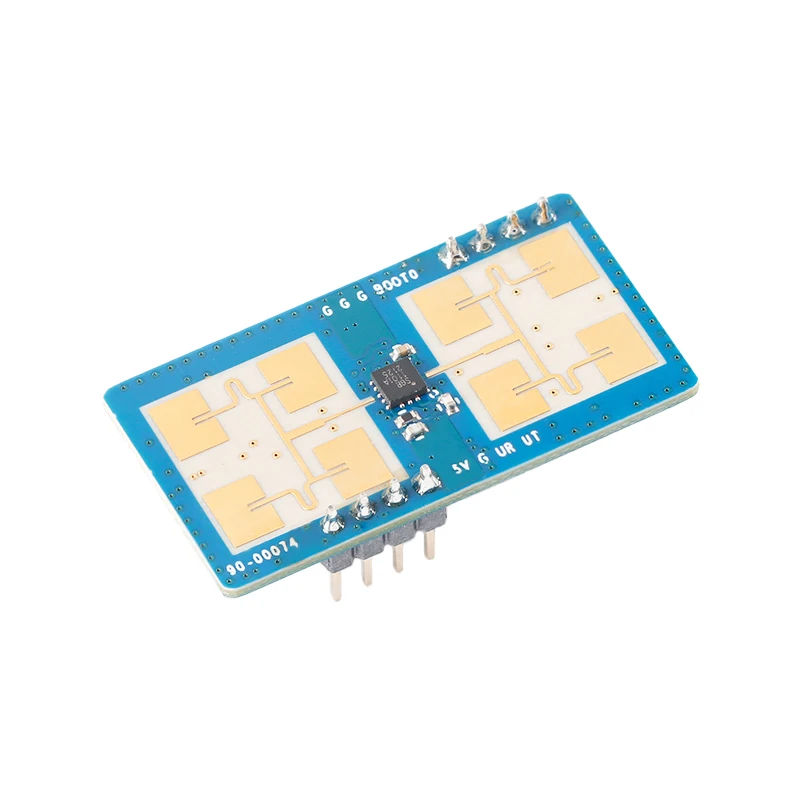

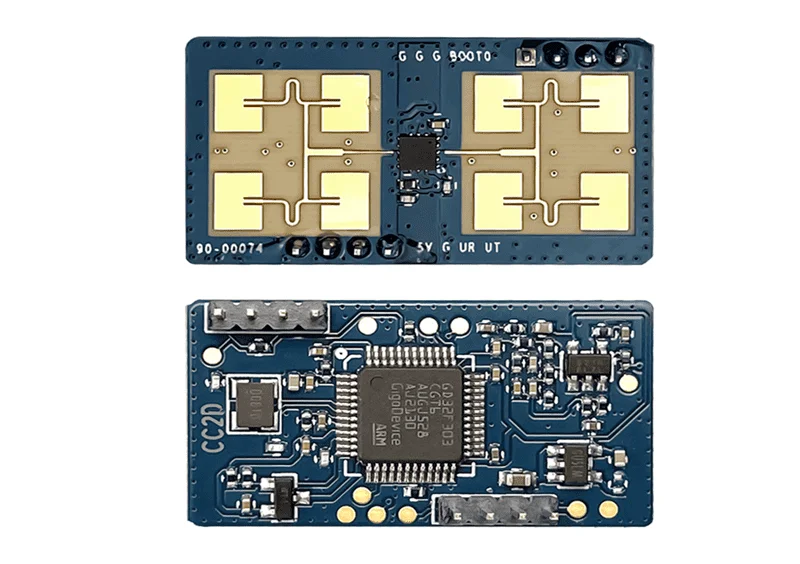

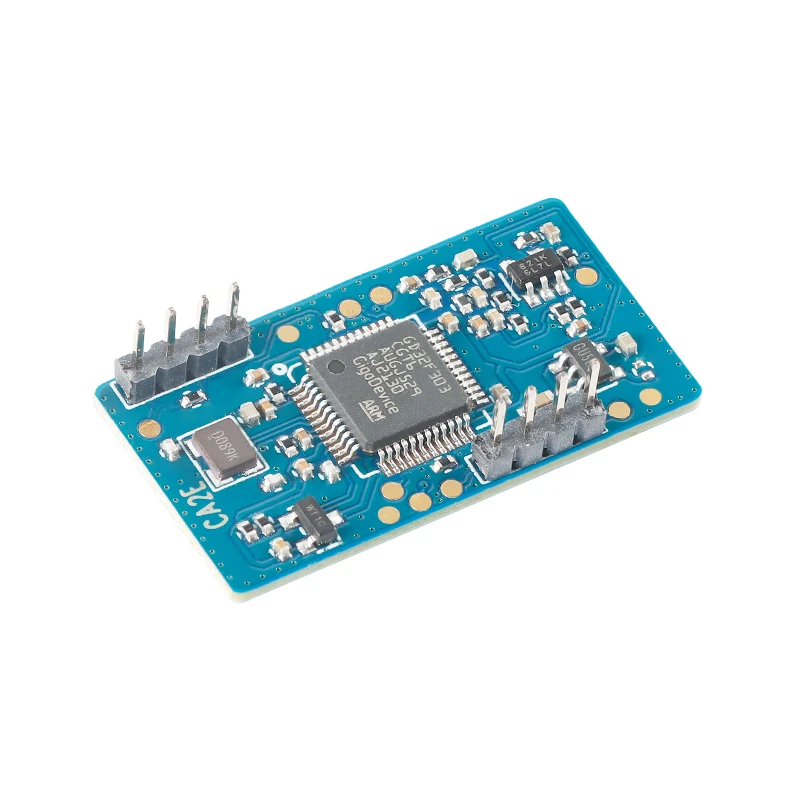

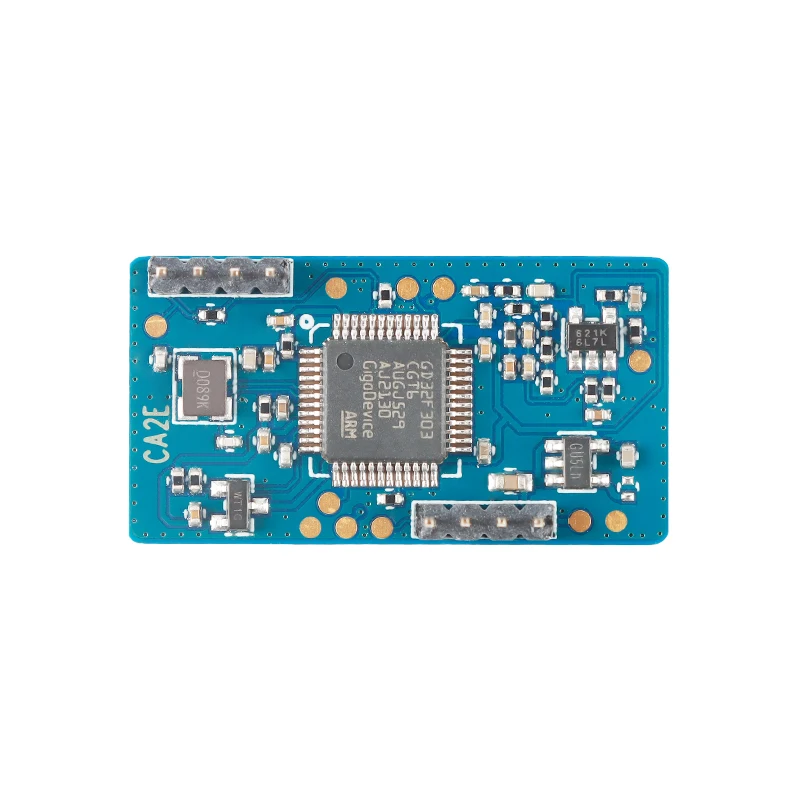

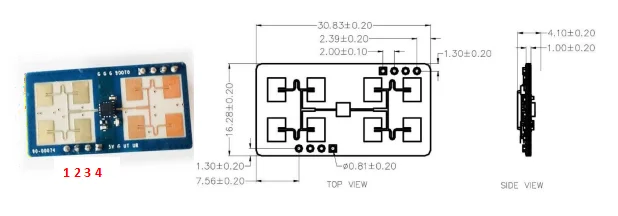

Apariencia e interfaz del módulo

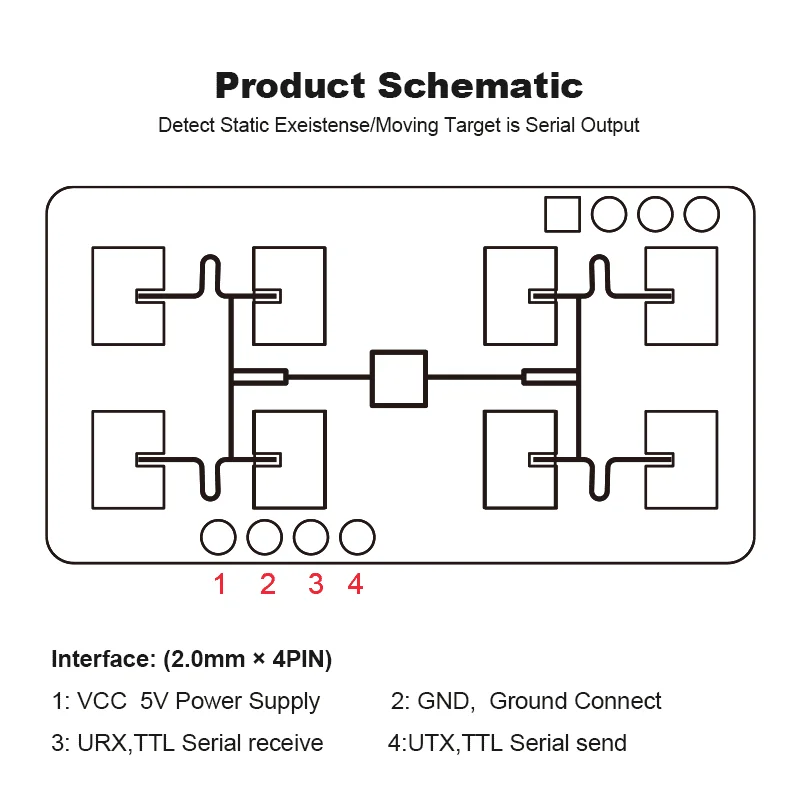

Definición de interfaz de pin: se recomienda un conector de cabezal de pin de paso de 2 mm para la interfaz)

Pasador

Nombre

Observación

1

VCC

Fuente de alimentación Fuente de alimentación de 5V

2

TIÑO

Retoque

3

URX

Recono puerto serie TTL

4

UTX

Transmisión serie TTL

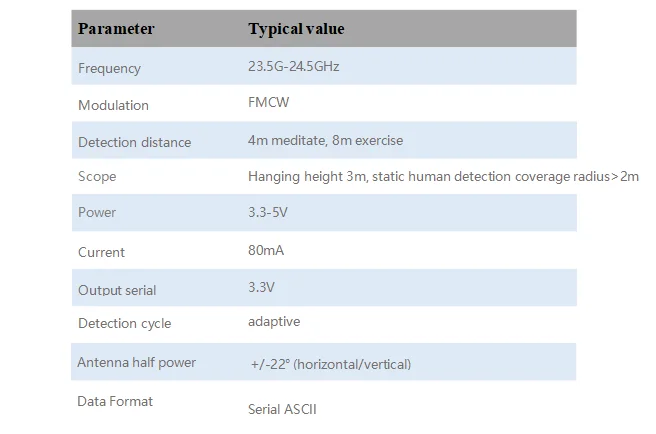

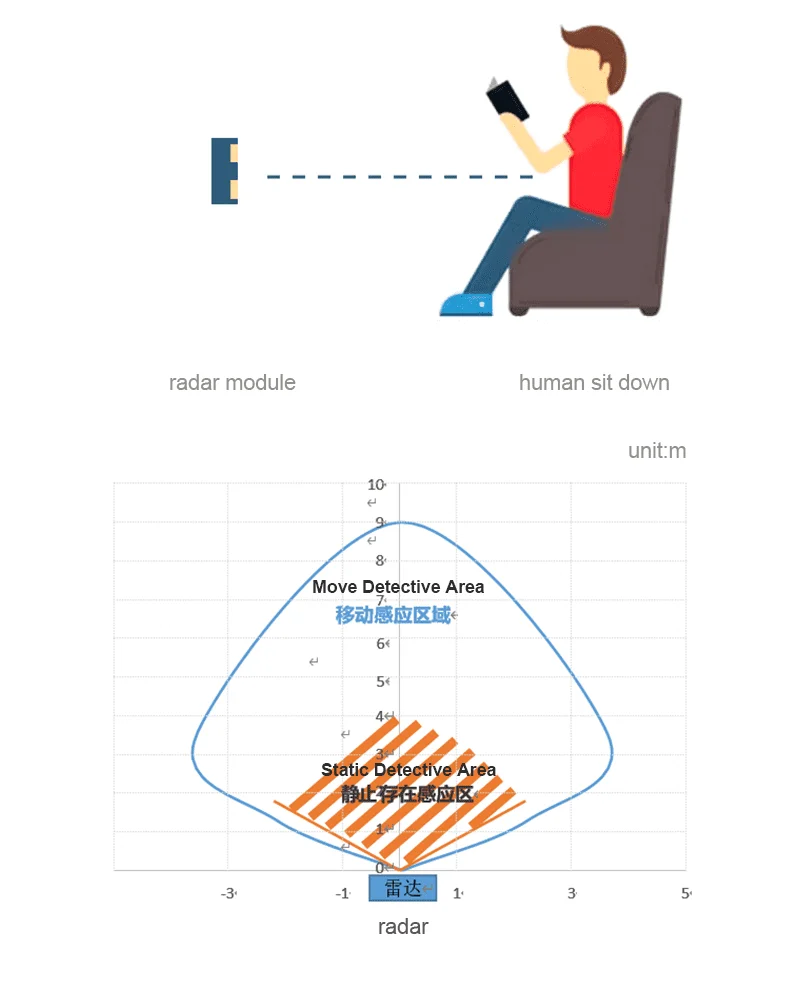

Rendimiento del módulo

Cableado de depuración

HLK-LD1125H-24G utiliza el puerto serie para generar los resultados de la prueba en formato de cadena, por lo que en la prueba, primero puede realizar una evaluación de prueba rápida en el asistente del puerto serie.
