LD2410C Módulo de movimiento del sensor de presencia humana de 24GHz mmWave HiLink

Descripción del producto.

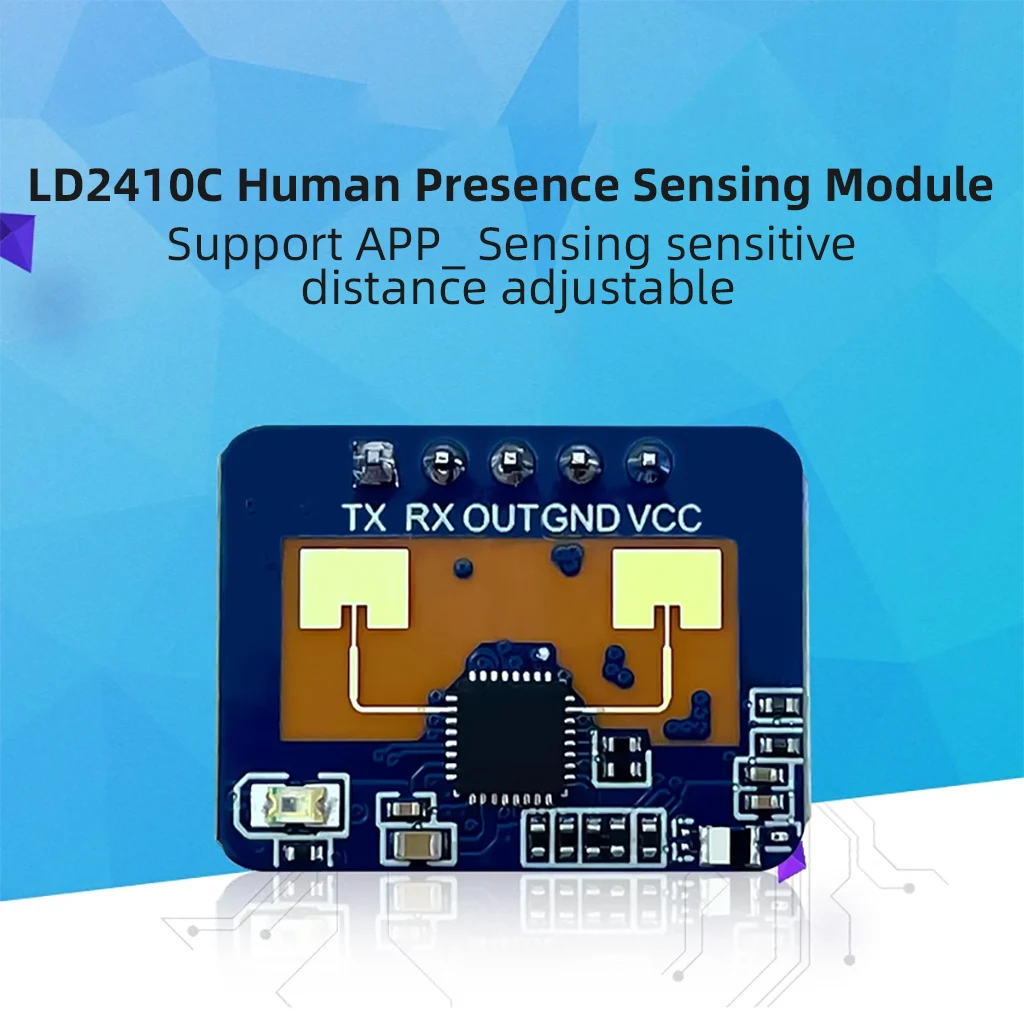

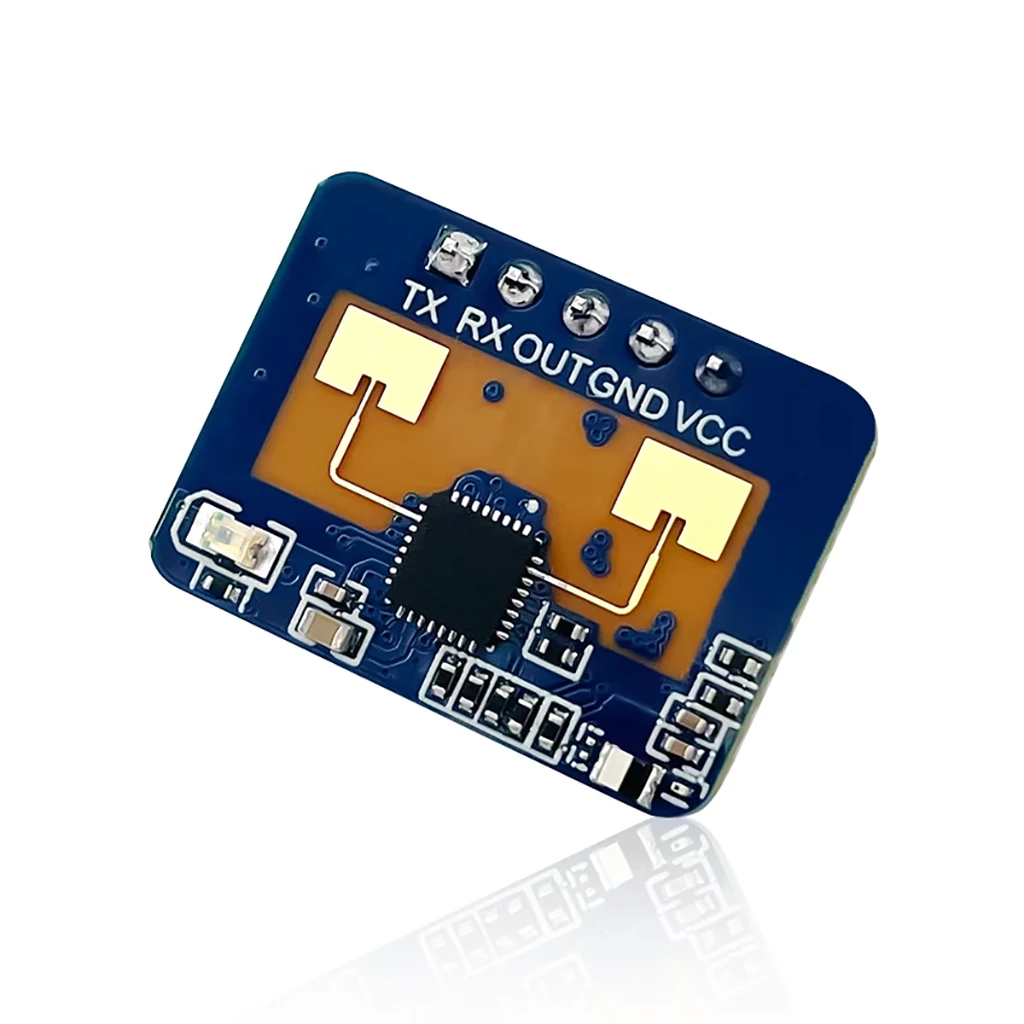

LD2410C es un módulo de detección de presencia humana altamente sensible de 24GHz.
El LD2410C es un Módulo sensor de presencia humana altamente sensible de 24GHz, que funciona según el principio de utilizar la onda continua en frecuencia modulada FMCW (FMCW) para detectar objetivos humanos en un espacio determinado.
El principio de funcionamiento es utilizar onda continua FMCW FM para detectar un objetivo humano en un espacio definido, Y se combina con el procesamiento de señal de radar y los algoritmos precisos de detección de presencia humana para realizar la detección de presencia humana altamente sensible, que puede reconocer a los seres humanos en movimiento y en reposo, Y calcule la distancia del objetivo y otra información auxiliar.

Características del producto

-Frecuencia: 24G-24,25 GHz

-Tipo de modulación: FMCW

-Distancia de detección: 0,75 ~ 6m ajustable

-Ángulo de detección: ± 60

-Fuente de alimentación: 5V

-Corriente: ~ 79mA

-Nivel de serie de salida: 3,3 V

-Ancho de banda de barrido: 250MHz (compatible con CE/FCC)

-Temperatura ambiente: -40 ℃ ~ + 85

-Formato de datos: Salida serie ASCIl/nivel alto/bajo 3,3 V y OV

-Paquete: por defecto con PIN

Depuración de configuración:

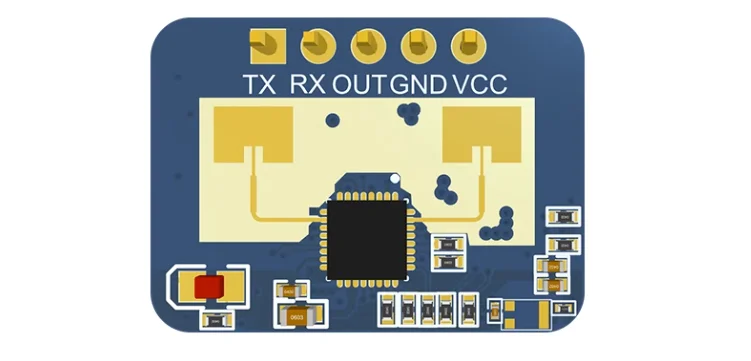

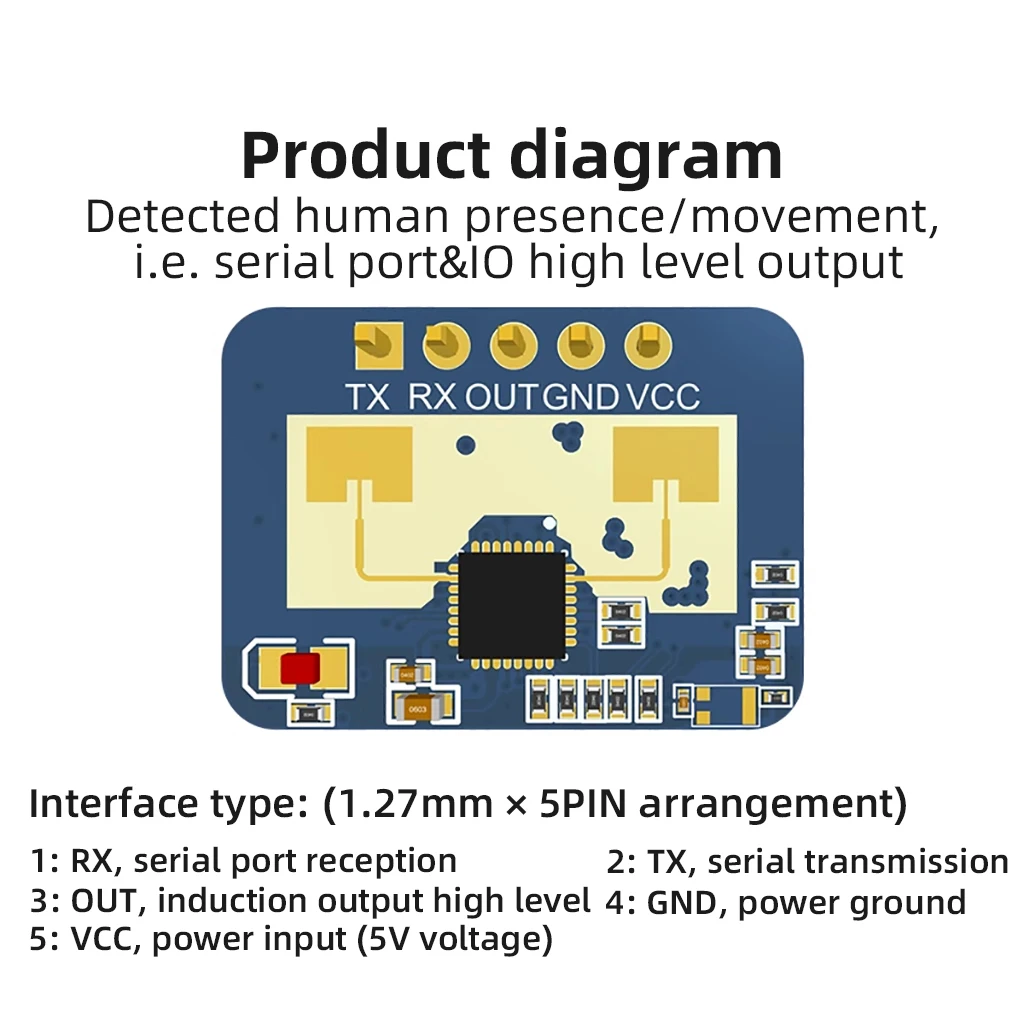

Tipo de interfaz: (1,27mm x 5 pines)

1: RX, recepción serial 2: TX, transmisión serial
3: SALIDA, salida de detección de alto Nivel 4: GND, tierra de energía
5: VCC, entrada de fuente de alimentación (5V)

El nivel IO del módulo es de 3,3 V. Velocidad de baudios predeterminada del puerto serie 256000, 1 bit de parada, sin bit de paridad.

Descripción de la utilidad de configuración (la utilidad del lado del PC es la misma que LD2410)
Después de conectar el módulo, abra la herramienta de configuración sin hacer clic en el botón Inicio. Cuando el módulo esté conectado, abra la herramienta de configuración sin hacer clic en el botón Inicio ni en el botón Detener después de comenzar, puede leer o establecer la información de los parámetros de modo. O establecer la información del parámetro de modo.

Nota: No puede leer ni configurar la información de parámetros después de hacer clic en el botón Inicio. Debe detenerse para configurar.

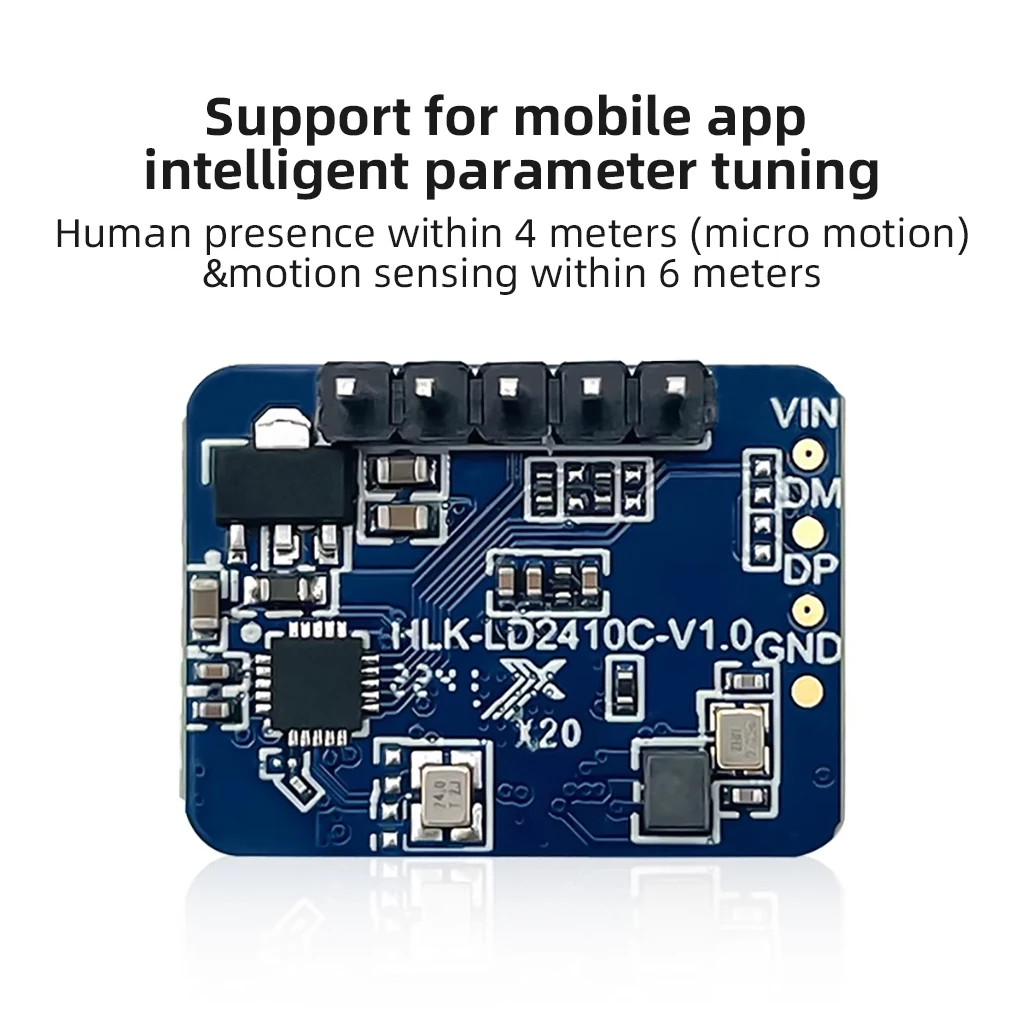

La distancia de la aplicación debe estar dentro del rango de señal compatible con Bluetooth ( 4 metros);

La función compatible con Bluetooth está activada de forma predeterminada y se puede desactivar por protocolo de serie. Si la compatibilidad con Bluetooth está apagada y no puede usar el puerto serie, puede apagar la alimentación continuamente en 2 ~ 3S y luego encenderla más de 5 veces para volver a encender el Bluetooth compatible. Si el compatible con Bluetooth está apagado y no se puede usar el puerto serie, Apague y encienda durante más de 5 veces en 2 ~ 3S, luego el compatible con Bluetooth se puede volver a encender.
