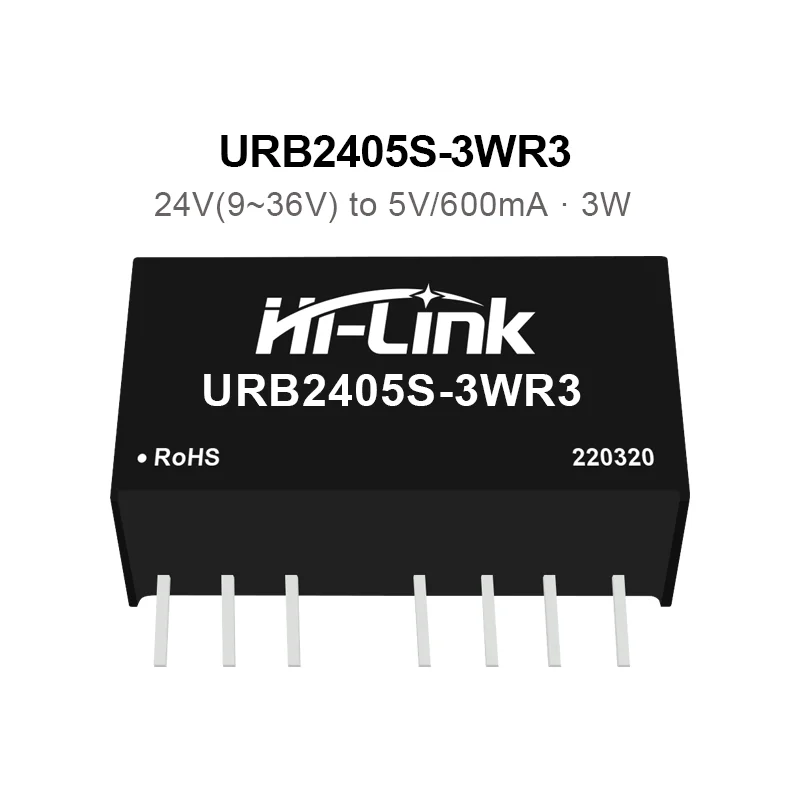

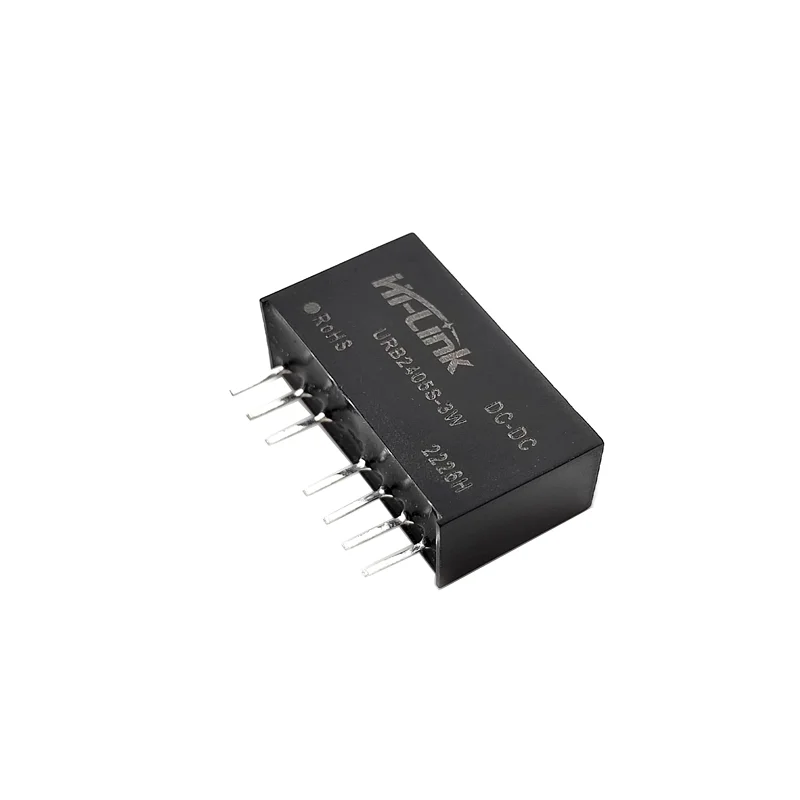

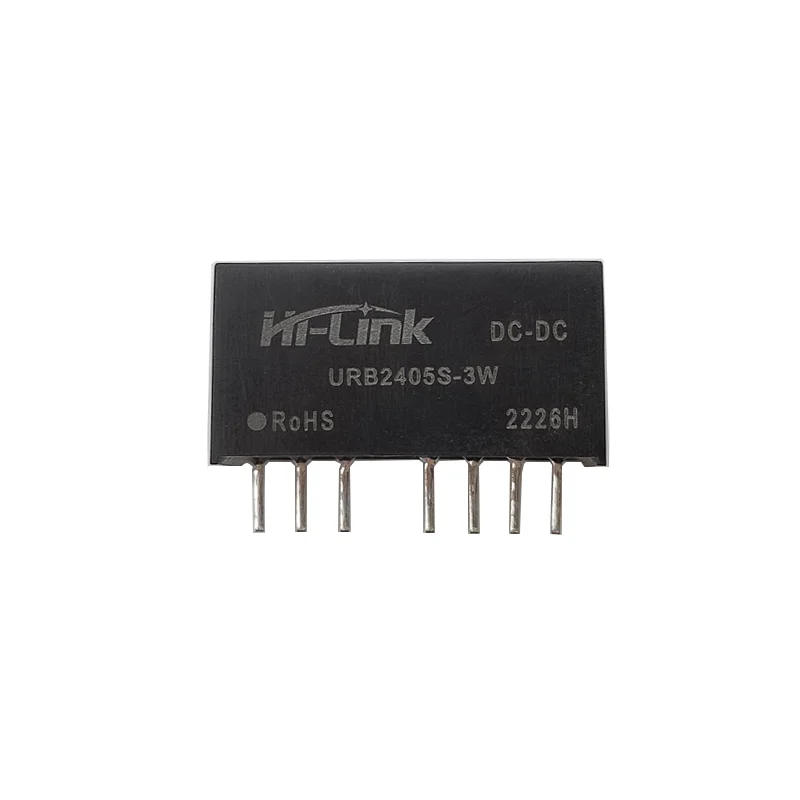

Descripción
1.Paquete SIP pequeño
2.Eficiencia de conversión87% (Txp)
3.Se requiere aislamiento entre entrada y salida.(voltaje de aislamiento ≤1500VDC)
4.El voltaje de la fuente de alimentación de entrada es relativamente estable (rango de variación de voltaje ± 10% Mm)
5.Rango de temperatura de funcionamiento:-40~+85
6. Protección contra cortocircuitos de salida, bajos requisitos para la estabilidad del voltaje de salida
7.Baja ondulación/ruido (ancho de banda de 20 MH):45 mVp-p (tp)
8. Pines estándar internacional, instalación en línea de la placa PCB
9. Adoptar una protección ambiental de alta calidad a prueba de agua y un revestimiento adhesivo bien conductor. A prueba de humedad y vibración cumple con el estándar IP65 a prueba de agua y polvo.
10.Alta confiabilidad, diseño de larga duración, largo tiempo de trabajo continuo
Ps: Si desea otro producto de esta serie, no dude en contactarnos.
Nombre del proyecto
Cualificación
Unidad Unidad
Notas
Trabajando
medio ambiente
temperatura
-40—+85
℃
Almacenamiento
temperatura
-40—+80 ℃
℃
Relativo
humedad
5—95
%
Calor
disipación
modo
refrigeración natural
Presión atmosférica
80—106 Kpa
Kpa
Vibrar
Coeficiente de vibración 10~500Hz,2G10min./
1 ciclo, 60 min. Cada uno a lo largo de los ejes X,Y,Z
Cumplir con los requisitos del transporte secundario por carretera.
Características de entrada
Proyecto
nombre
Condiciones de trabajo
Unidad Unidad
Notas
Relacionado
entrada
voltaje
24
Vcc
Tensión de entrada
rango
9-36
Vcc
Entrada máxima
actual
≤1.3
A
Ondulación de reflexión
actual
40
mA
Serie de voltaje de entrada nominal DC12V
Tensión de impulso
≤50
Vcc
Tensión inicial
9
Vcc
Entrada
subtensión
protección
5.5
Vcc
Inicio
retraso
1
ms
Tensión de entrada nominal y carga de resistencia constante
Filtro de entrada
tipo
Conectado en caliente
Características de salida (12V/830mA)
Nombre del proyecto
Requisito técnico
Unidad Unidad
Nota
Tensión de salida nominal sin carga
12V±2%
V
Corriente de salida máxima de corta duración
≥930
mA
Corriente de salida nominal
830
mA
Regulación de voltaje
±0.5
%
Regulación de carga
±1
%
Eficiencia de transferencia
Vin=24Vdc, salida a plena carga 91
%
Ondulación y ruido de salida (mVp-p)
≤100 Carga de resistencia pura, ancho de banda de 20 MHz, valor pico a pico
mV
Protección contra sobretensión de salida
Salida 110-160% del voltaje máximo
V
voltaje de aislamiento
Entrada-salida, prueba en 1 minuto, corriente de fuga inferior a 1mA/1500V
-
Resistencia de aislamiento
Entrada-salida, voltaje de aislamiento 500VDC/1000MΩ
MΩ
Capacitancia de aislamiento
Entrada-salida, 100KHz/0,1V 1000pF
-
Nota:
(1) Para el modelo de producto con voltaje de salida ±5 VCC o ±9 VCC, la precisión máxima del voltaje de salida es ±5% bajo el 0% - 5% de condición de carga
(2) Cuando se prueba de acuerdo con las condiciones de trabajo de la carga del 0%-00%, la tasa de ajuste de la carga es ±5%
(3) 0%-5% de ondulación de carga y ruido menor o igual al 5% Vo.El método de prueba de ondulación y ruido, el método de prueba de par trenzado, puede agregar carga capacitiva en la salida para reducir la ondulación de la carga ligera.
Recomendación de parámetros EMC
Componente No.
Función
Valor recomendado
Fusible
Protesta el circuito de daños cuando el módulo es anormal
Acceda al fusible correspondiente según las necesidades del cliente.
MOV1/Varistor
Protesta el circuito de daños cuando el módulo es anormal
14D561K
LDM1/Inductancia de modo común
Filtrado EMI
Inductancia: 10-30mH
Condensadores cerámicos CO, C1
Condensador de filtro
1uF/50V
E1, condensador electrolítico E2
Condensador de filtro
100uF/50V
Inductancia de modo diferencial LDM2/Inductancia
Filtrado EMI
10-68uH
Capacitancia CY1/Y2
1nF/250vCA
Notas:
* Los fusibles y varistores son partes básicas de los circuitos de protección (requiere).
* Si se requiere la certificación, no se pueden omitir el condensador de seguridad ni la inductancia de modo común.

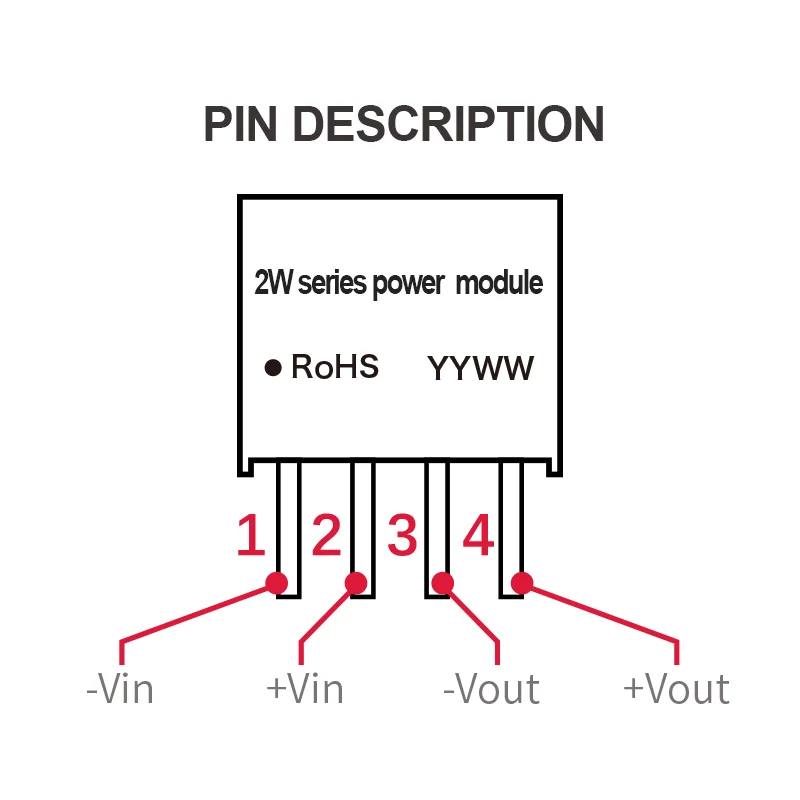

Descripción del pin
