Descripción
Configuración DE PLACA DE DESARROLLO HI3519AV100

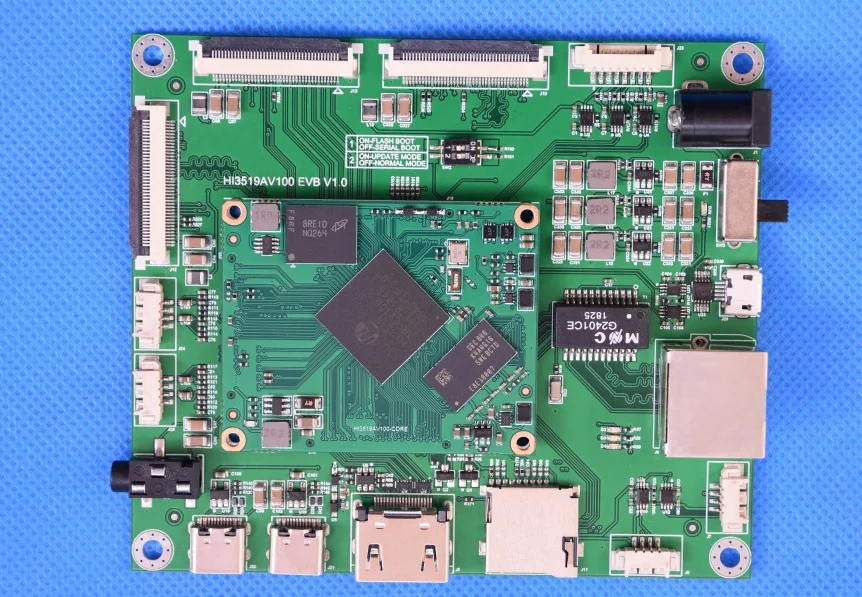

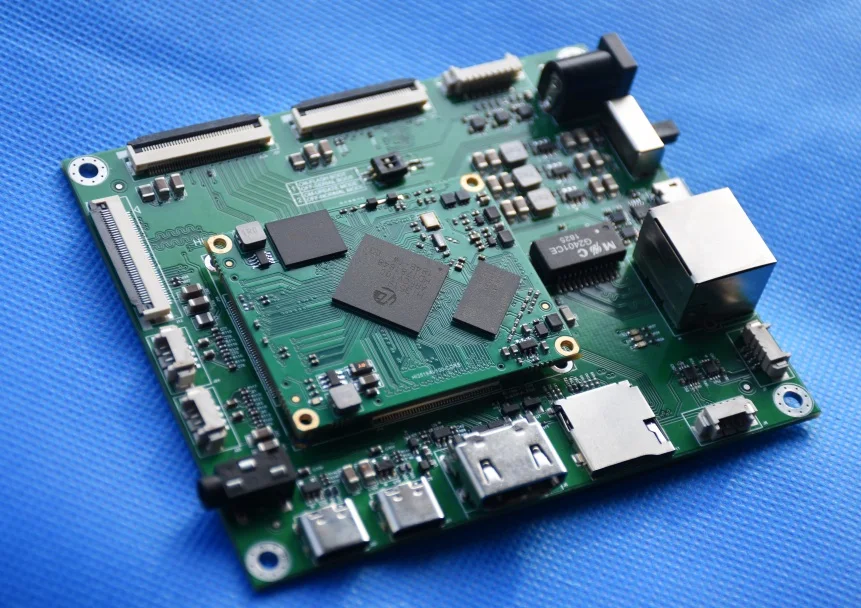

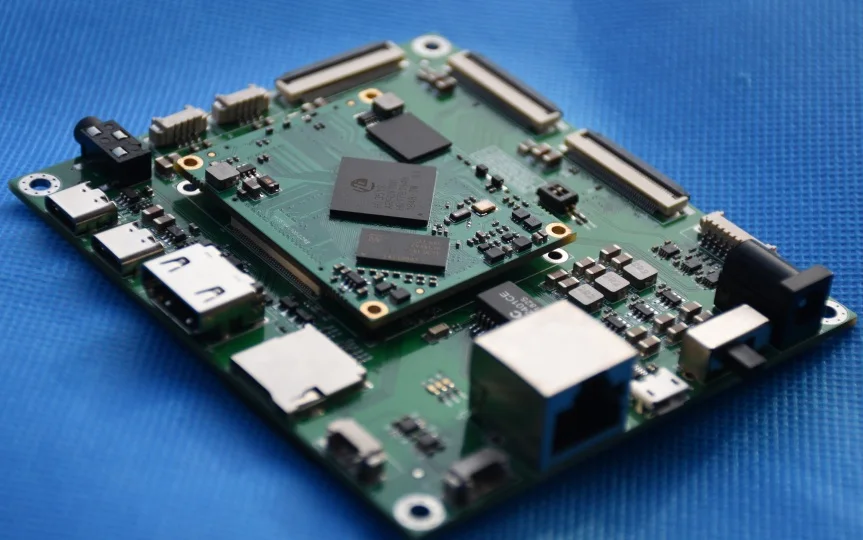

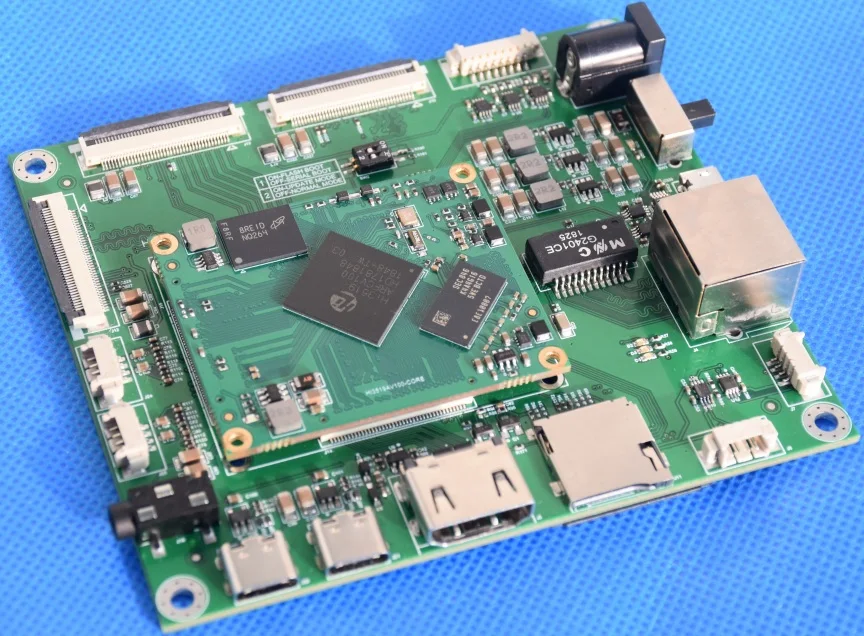

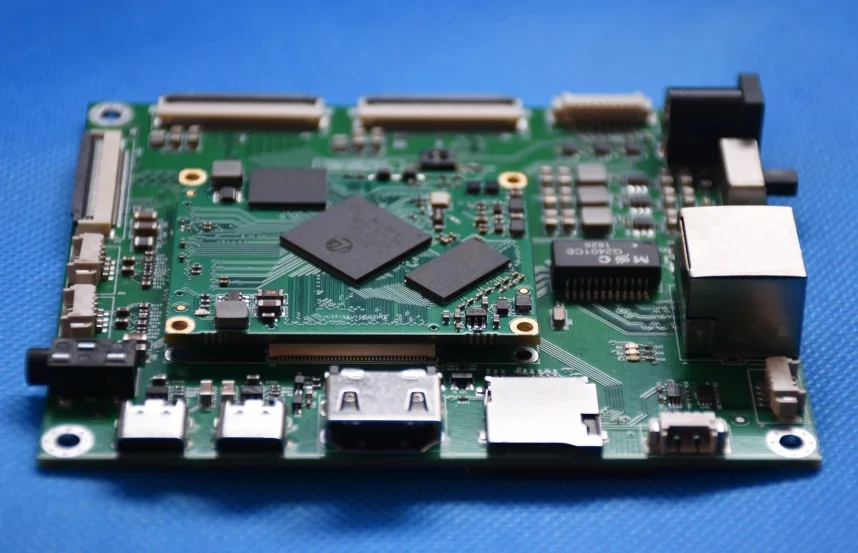

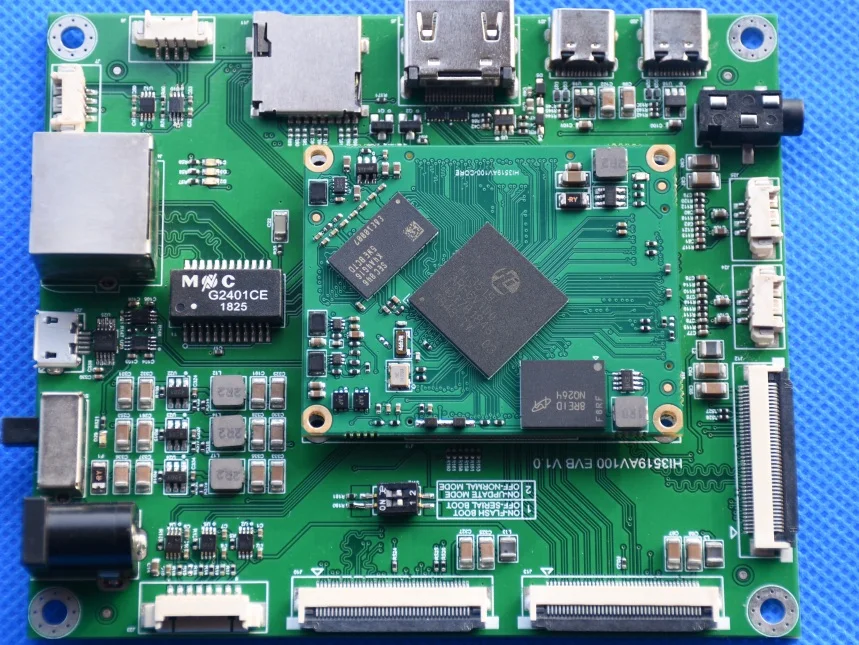

La Placa de desarrollo Hi3519av100 incluye una placa central y una placa inferior a juego, y las señales de la placa central están básicamente todas extraídas. La Placa de desarrollo se puede combinar con sensores de imagen como Imx334 (definición 4K) o Imx290 (definición P).

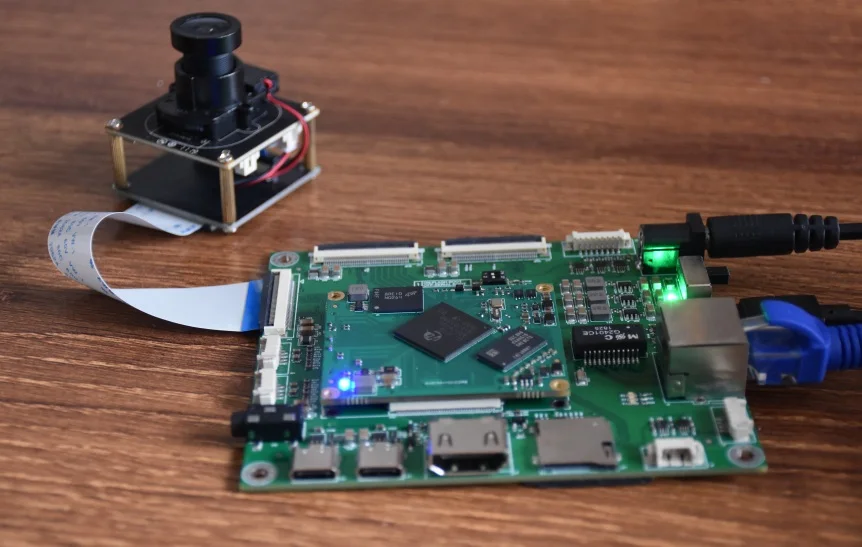

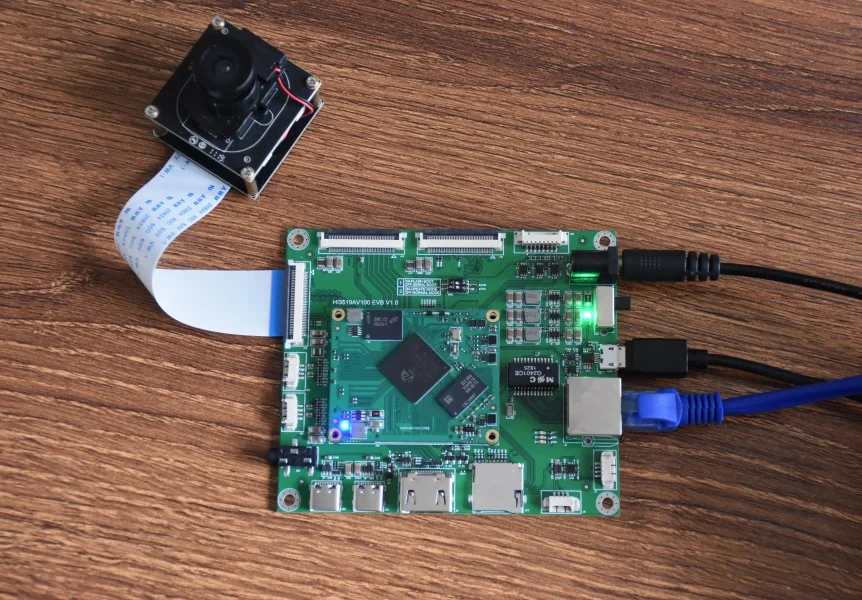

Placa DE DESARROLLO Hi3519av100 (con lente Imx334 4K)
Placa DE DESARROLLO Hi3519av100 (lente Imx290 2K a juego)

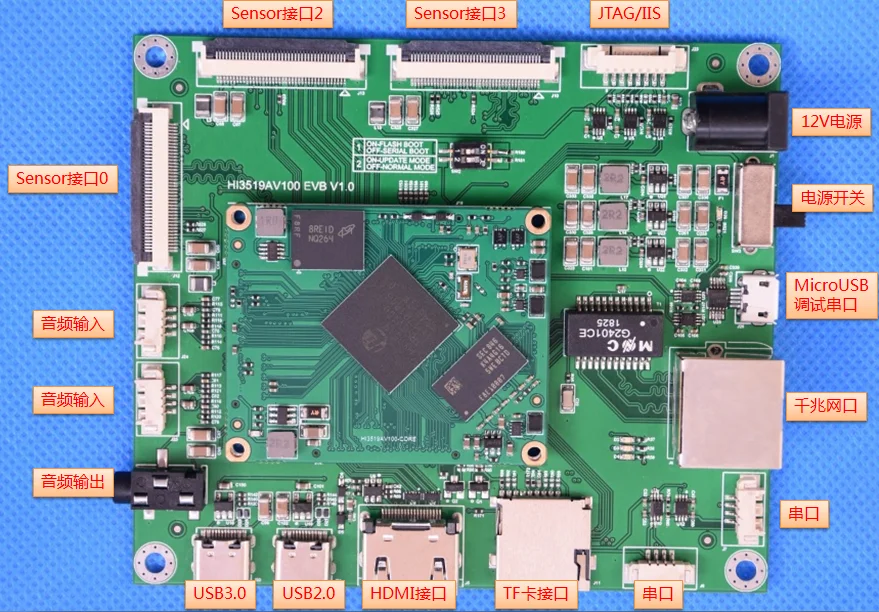

Recursos de interfaz:
- 1 Conector de alimentación de 12V
- 1 Un interruptor de alimentación
- 1 puerto USB de depuración (placa Ch340e puerto serie a USB)
- 1 Puertos Gigabit Ethernet
- 2. A TTL El nivel del puerto serie
- 1 A TF La interfaz de la tarjeta
- 1 A HDMI Interfaz de salida
- 2. A HOST/DISPOSITIVO USB Interfaz
- 1 Interfaz de salida de audio
- 2. Interfaz de entrada de audio
- 3 A MIPI Interfaz FPC40 Conector para conectar el sensor de imagen (también se puede utilizar BT1120/BT656 Modo)
- 1 A JTAG Puerto de depuración (y IIS Interfaz compartida)
- 1 Puerto de expansión, salida escalable BT656 También SDIO3.0 Señal (parte posterior de la placa de circuito)
Factura:
- Juego de placas HI3519AV100
- Una Placa de lente (o Imx290 Imx334, incluida la línea de conexión FPC)
- Cable de depuración micro USB a
- Fuente de alimentación 12V DC
- Datos de hardware (definición de interfaz de placa central, Biblioteca de empaquetado de placa central, diagrama esquemático de placa inferior y anuncio de diagrama de PCB, referencia del sensor de imagen)

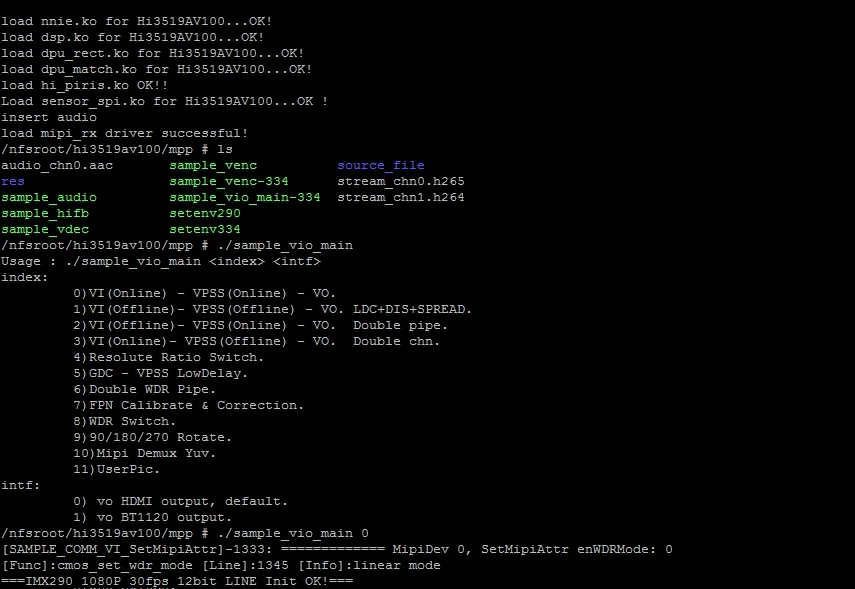

- Las imágenes de la máquina virtual Linux y los datos de desarrollo se envían a través del disco de red (se proporcionan archivos de imagen de la máquina virtual Linux, incluidos los SDK)
Ampliamente utilizado en monitoreoIPCámara, cámara de movimiento, cámara panorámica, Dron para fotografía aérea, reconocimiento facial,4KCodificación y decodificación y otros campos.

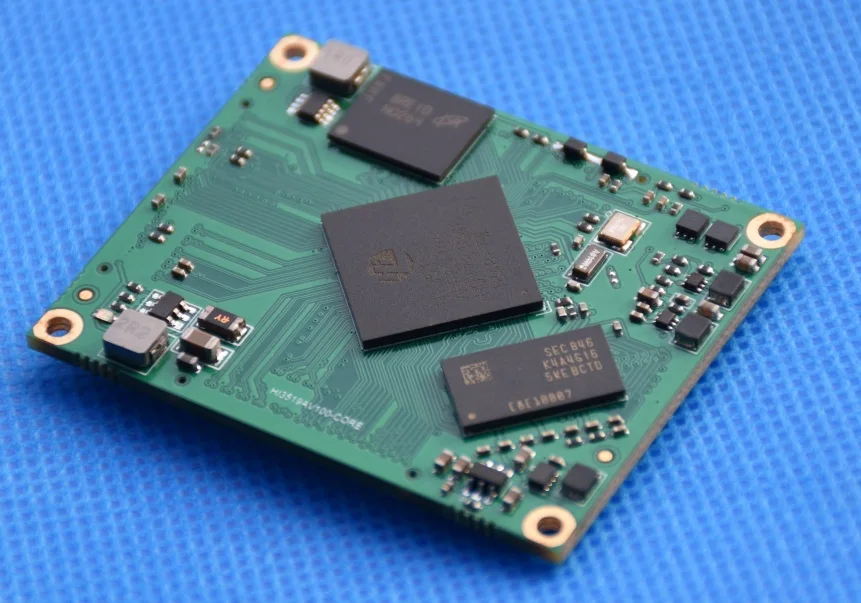

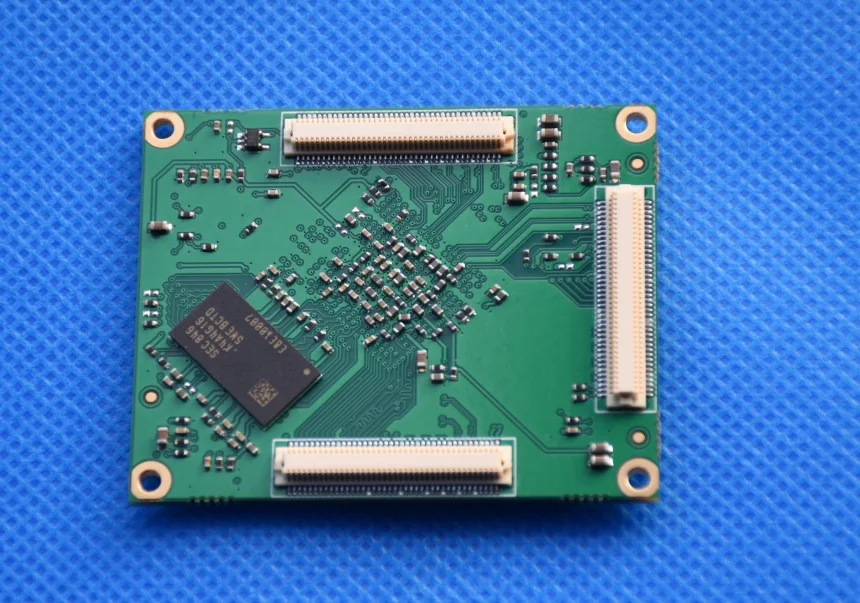

La Junta de DesarrolloBasado en Huawei HiSiliconHI3519AV100La placa central del procesador está diseñada con una placa chapada en oro sin plomo y de seis capas, que admite hasta5CarreteraSENSOREntrada serie, soporteH.264,H.265Salida de código o nivel de vídeoRAWSalida de datos e integra la cuarta generación de HaisiISPSoporteWDRReducción de ruido multinivel, antivibración de seis ejes y una variedad de algoritmos de mejora y corrección de imagen para proporcionar a los clientes una calidad de imagen profesional.
Se puede proporcionar una configuración de hardware flexible según los diferentes requisitos de aplicación de los clientes.(DDR4,FLASH)... La placa central también proporciona interfaces periféricas ricas, que se pueden realizar fácilmente.Cámara MIPI, pantalla de cristal líquido MIPI,10/100/1000MInterfaz Ethernet,Host USB,HDMI,USB3.0,TFTarjeta,ADC,SPI,IICLa extensión de la interfaz.
Placa base compatible
