Introducción
El radar de velocidad de la red es un módulo de radar de onda milimétrica que integra Antena de microstrip, circuito de radiofrecuencia y circuito de procesamiento de señal, que emite directamente la información de velocidad del objetivo. Se puede utilizar para medir la velocidad del automóvil a larga distancia hasta 180 metros o más. Adopta un chip de radiofrecuencia integrado, tiene una estabilidad de frecuencia extremadamente alta y una precisión de medición de velocidad de 1 km/h.Es ampliamente utilizado en recordatorios de velocidad en varias carreteras, como carreteras, líneas troncales urbanas, carreteras de ciudad y condado, carreteras troncales urbanas y rurales, así como advertencias de curvas de carretera e intersecciones.Descripción del producto◆ Diseño de circuito integrado de radiofrecuencia de banda K;
◆ Rango de frecuencia: 24.125GHz (frecuencia personalizable)
◆ Método de modulación: CW detecta vehículos en movimiento, distancia de detección ≥ 180 metros
◆ Admite interfaz RS485 y puerto serie TTL (velocidad en baudios 9600bps)
◆ Rango de medición de velocidad: 1 KM/H ~ 240 KM/H
◆ El error de medición de velocidad es inferior a ± 1 KM/H (cuando el ángulo entre la dirección del movimiento y el azimut del haz del radar es cero grados)
◆ Voltaje: 9 ~ 24V, corriente ≤ 50mA a 12V
◆Potencia de salida (EIRP): 20dBm; consumo de energía real ≤ 1,2 W
◆ Ángulo de antena: horizontal 40 °, paso 16 ° (3dB de ancho de haz, el ángulo de detección real es superior a 4 carriles)
◆ Tamaño del sensor: 69*53*5mm

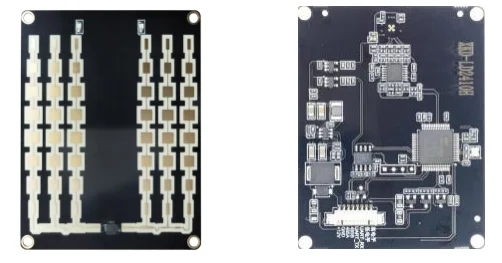

Efecto producto

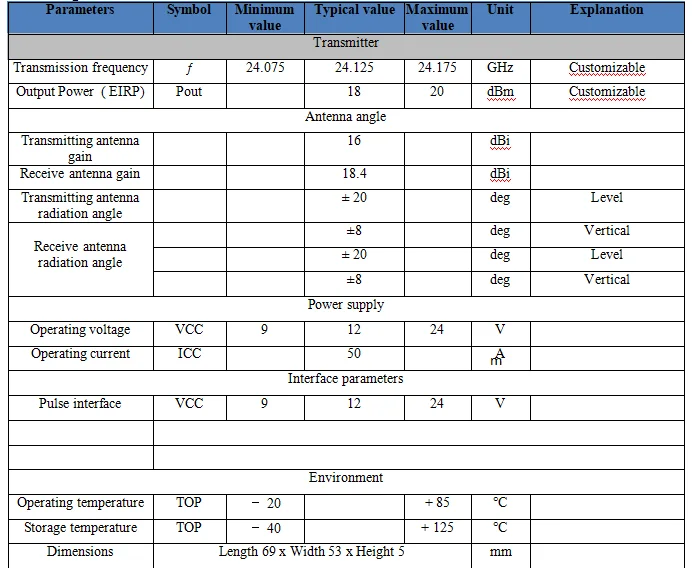

Parámetros principales

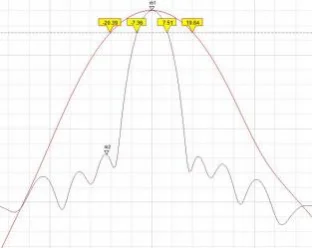

Patrón antena

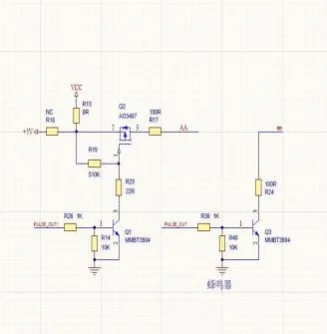

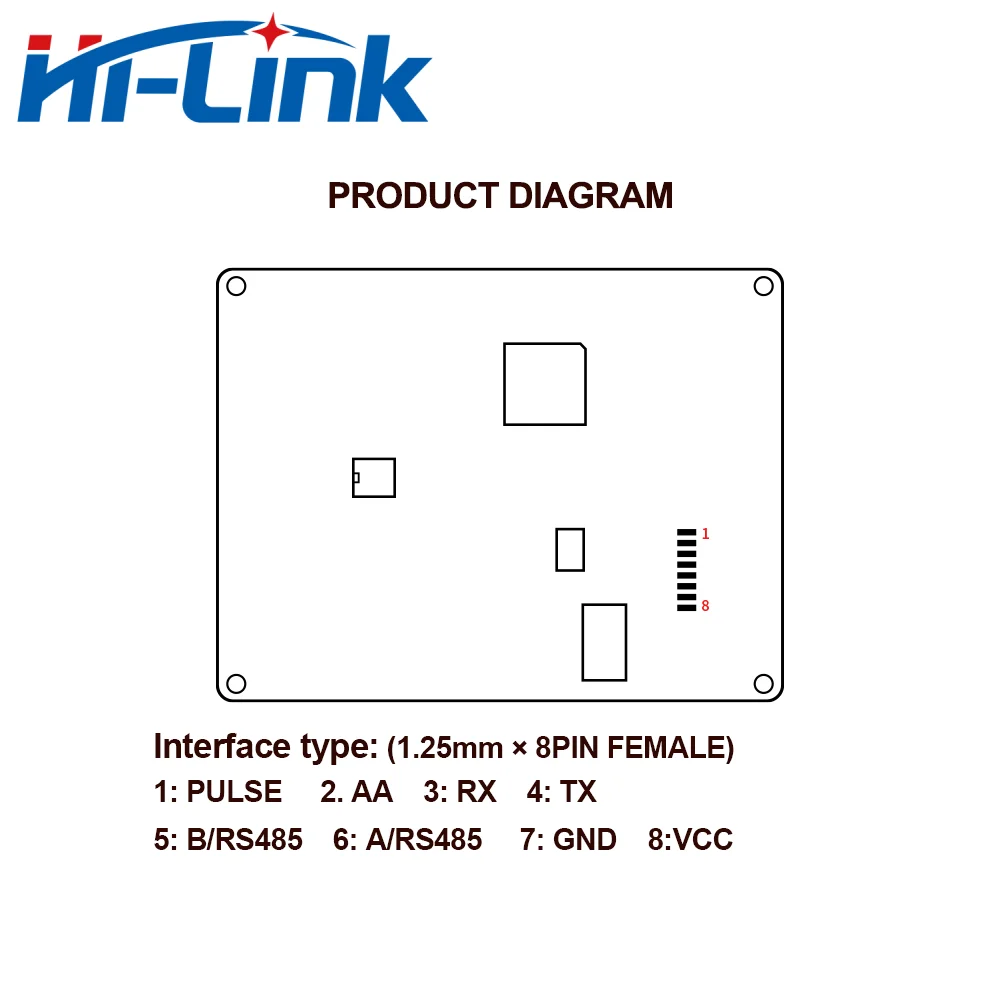

Descripción de la interfaz
SNúmero erial
Pin nombre
J4DDescripción
1
Pin1
PULSE (la placa del radar es una versión de señal de salida activa de alto nivel: un PIN de salida activa de alto nivel)
2
Pin2
AA (la placa del radar es la versión de señal de salida baja activa: pin de salida baja activa)
3
UART_RX
R.Recive
4
UART_TX
SFinal
5
B
Datos de puerto serial 485 B
6
A
485 puerto serie datos A
7
GND
P.Suelo Ower
8
VCC
9 ~ 24VPotencia

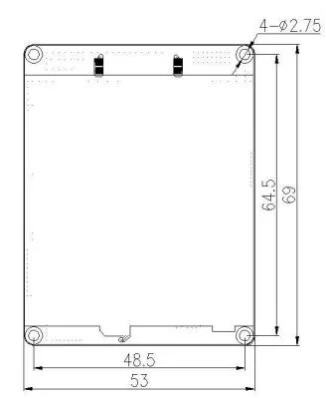

Tamaño del modelo
