Color
Descripción
Lista de embalaje
Si realiza el pedido del módulo LD2410, lo enviaremos a continuación,
Módulo de * 1

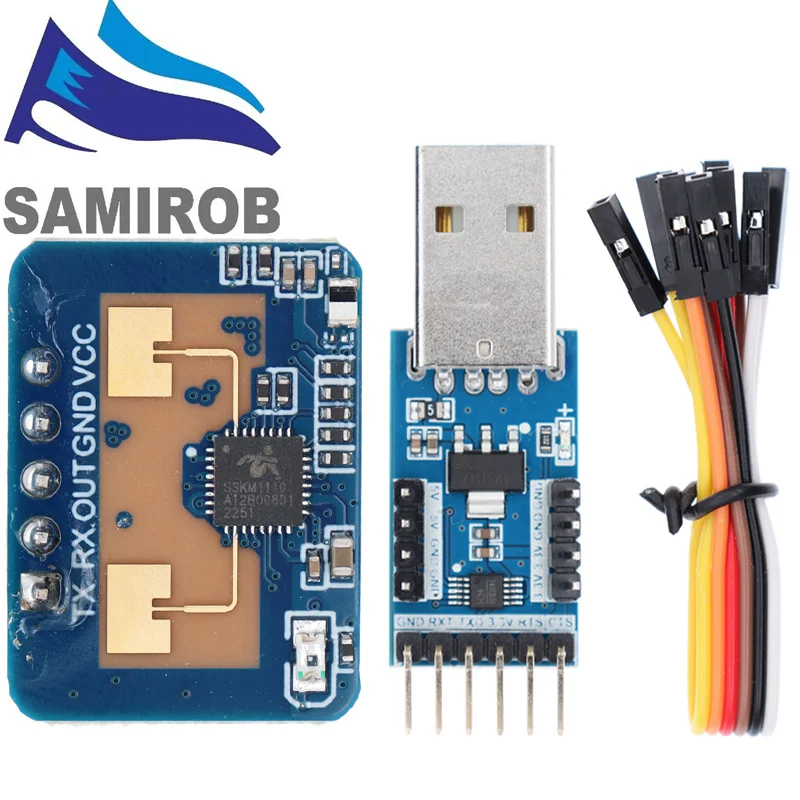

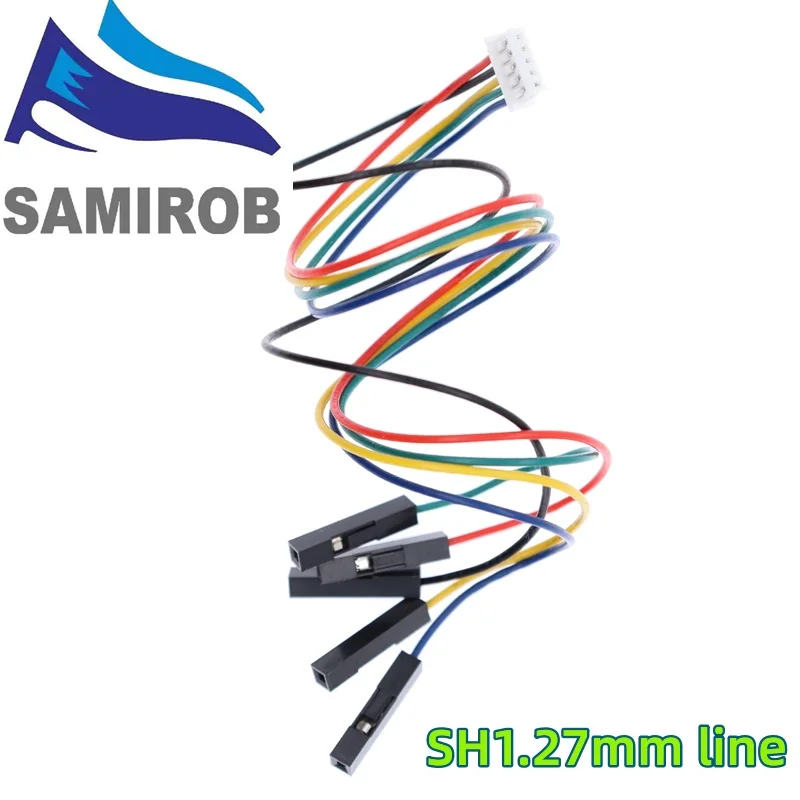

Si realiza el pedido del kit LD2410, lo enviaremos a continuación,
Módulo de * 1

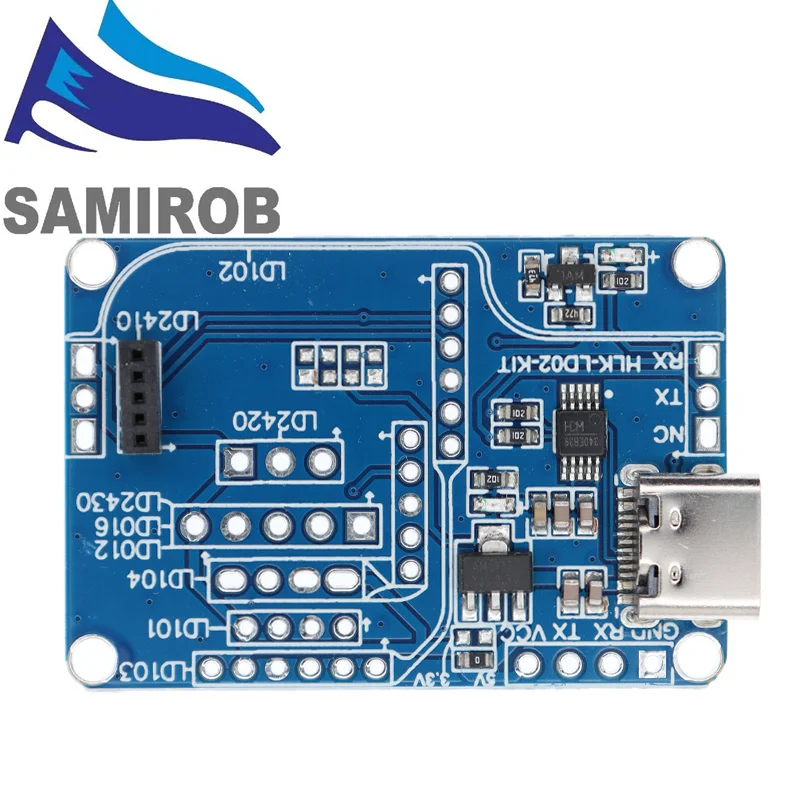

Placa de prueba de radar * 1
Antena USB (tipo C ) * 1
Acerca de las hojas de datos/softwares
Por favor, ayuda para descargar desde el siguiente enlace

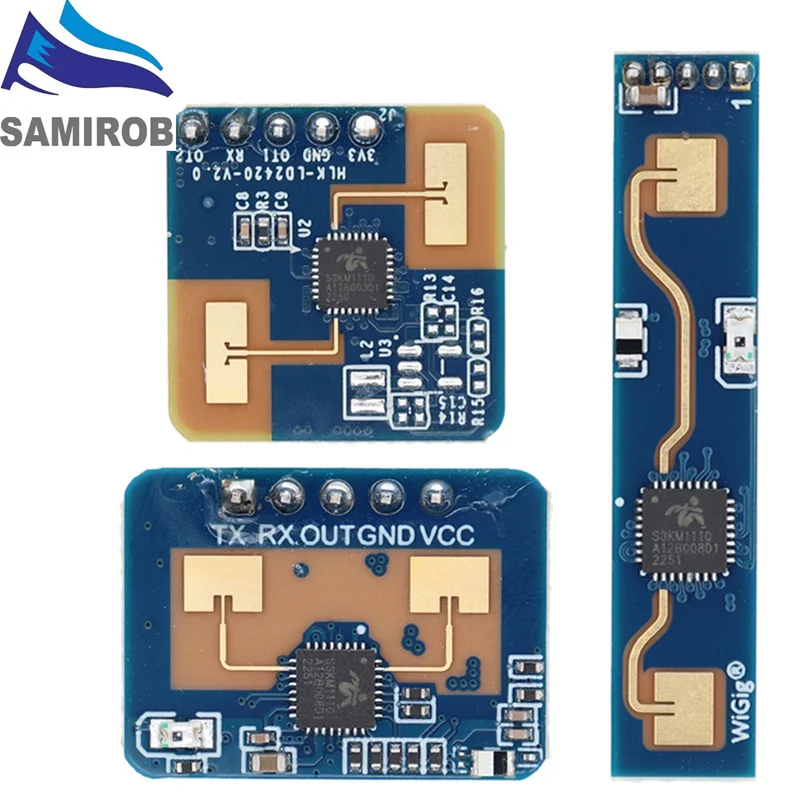

HLK-LD2410

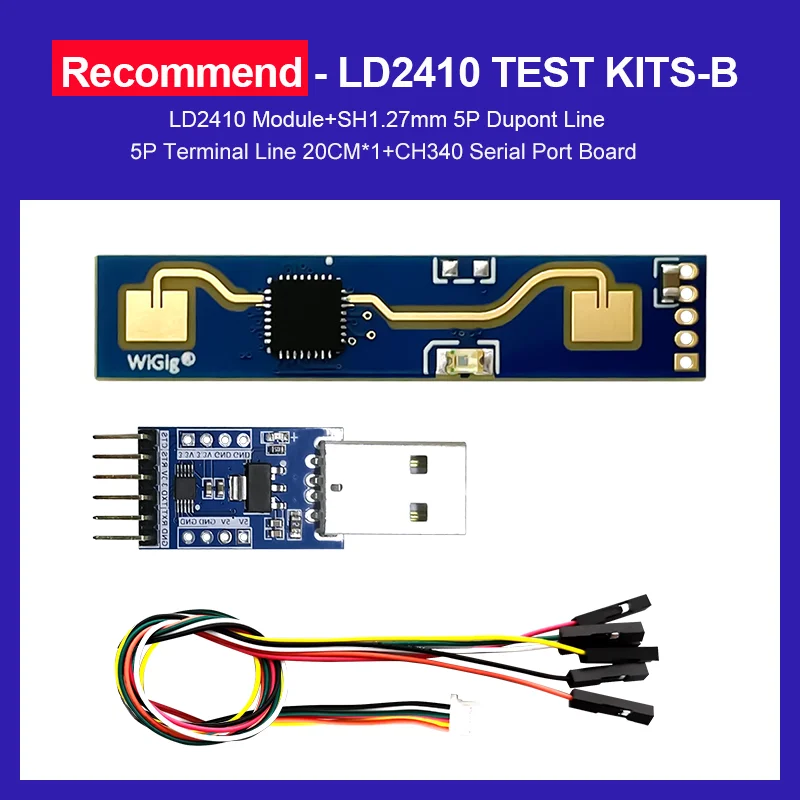

Kit recomendado:
1. Introducción del producto
Es un módulo de detección de estado de presencia humana de 24GHz de alta sensibilidad desarrollado por Hilink Electronics. Su principio de funcionamiento es utilizar la onda continua en frecuencia modulada FMCW, para detectar objetivos humanos en el espacio establecido, combinado con el procesamiento de señales de radar, algoritmo preciso de inducción del cuerpo humano, para lograr una detección del estado de presencia humana de alta sensibilidad, que puede identificar el cuerpo humano en movimiento y estado estacionario, Y puede calcular información auxiliar como la distancia al objetivo.
Este producto se utiliza principalmente en escenas de interiores para detectar si hay un cuerpo humano en movimiento o micromovimiento en el área, y emitir los resultados de detección en tiempo real. Distancia de detección más lejana hasta 6 metros, resolución de distancia 0,75 m. Proporciona una herramienta de configuración visual, que puede configurar fácilmente el rango de distancia de detección y la detección en diferentes intervalos de sensibilidad y tiempo de retardo no tripulado, etc., para adaptarse a diferentes necesidades específicas de la aplicación.
Admite salida GPIO y UART, plug and play, y se puede aplicar de manera flexible a diferentes escenarios inteligentes y productos terminales.
2. Características del producto
Plug and play, fácil montaje
La distancia de detección más larga es de hasta 5 metros
Gran ángulo de detección, cobertura de hasta ± 60 grados
Identificación precisa dentro del intervalo, admite la división del rango de detección y protege la interferencia fuera del intervalo
Ajuste inteligente de parámetros multinivel para satisfacer las necesidades de cambios de escena
Herramientas de depuración y configuración visual
Pequeño y simplificado, el tamaño mínimo es de solo 7mm x 35mm

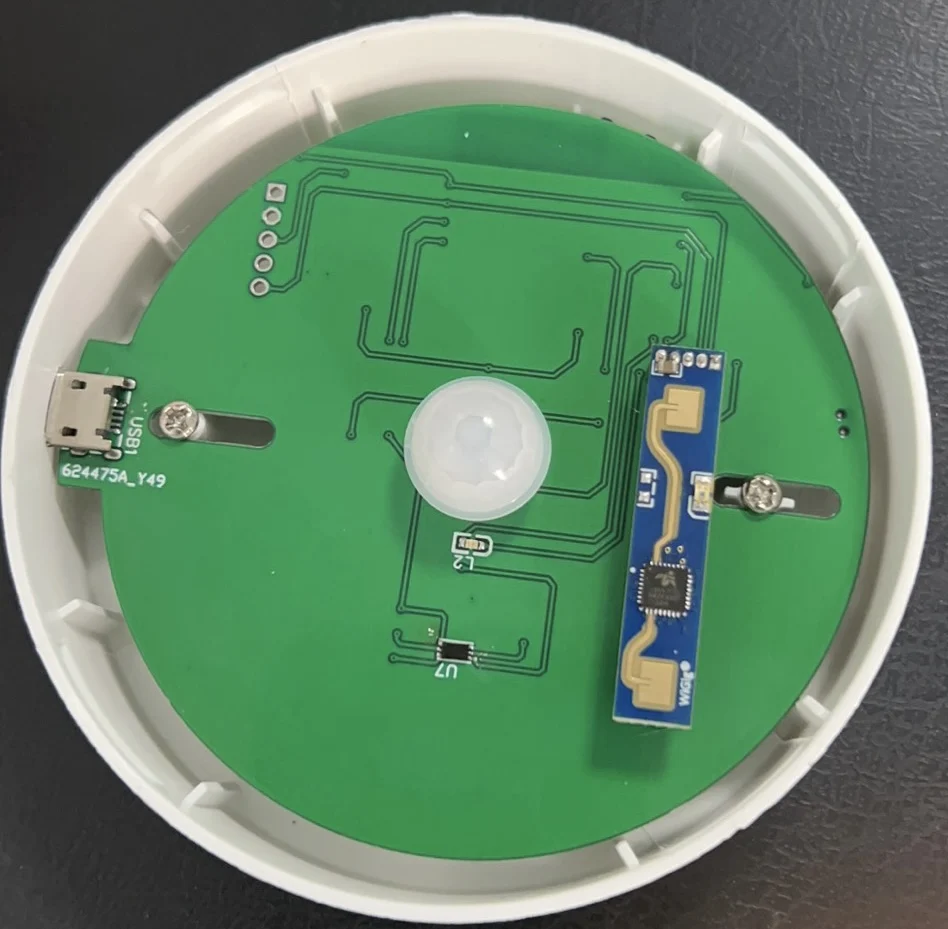

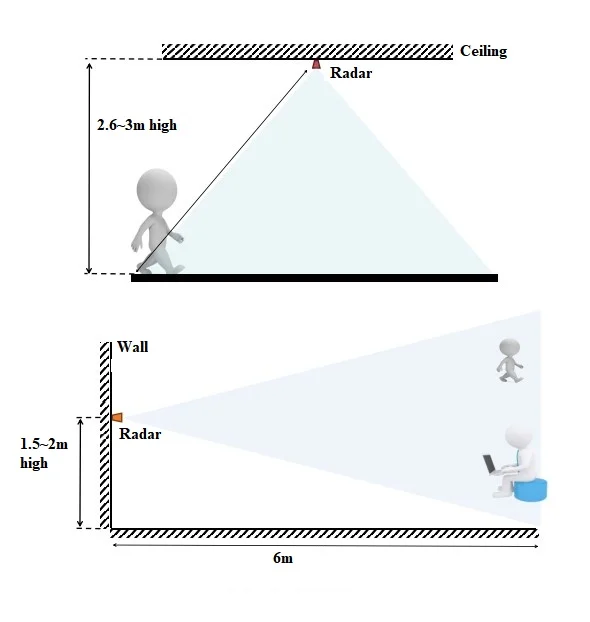

Admite varios métodos de instalación, como colgar en el techo y en la pared
Banda ISM de 24GHz, compatible con las regulaciones de espectro FCC y CE
Fuente de alimentación de voltaje amplio de 5 ~ 12V
La elección rentable definitiva
3. Beneficios
El módulo de detección del cuerpo humano LD2410 adopta la tecnología de sensor de radar de onda milimétrica de 24GHz. En comparación con otras soluciones, tiene ventajas obvias en aplicaciones de detección del cuerpo humano:
1. Además de ser sensible a los cuerpos humanos en movimiento, también puede detectar con sensibilidad los cuerpos humanos estáticos, micromovimientos, sentados y acostados que no se pueden identificar con las soluciones tradicionales;
2. Tiene una buena adaptabilidad ambiental, y el efecto de detección no se ve afectado por el entorno circundante, como la temperatura, el brillo, la humedad y las fluctuaciones de luz;
3. Tiene una buena penetración de la carcasa y para trabajar en la carcasa se puede ocultar sin abrir agujeros en la superficie del producto, lo que mejora la estética del producto;
4. Puede configurar de manera flexible la distancia de detección más lejana y la sensibilidad en cada puerta de distancia para lograr una configuración personalizada flexible y fina.
4. Descripción del hardware
4,1 Características: (BLE)

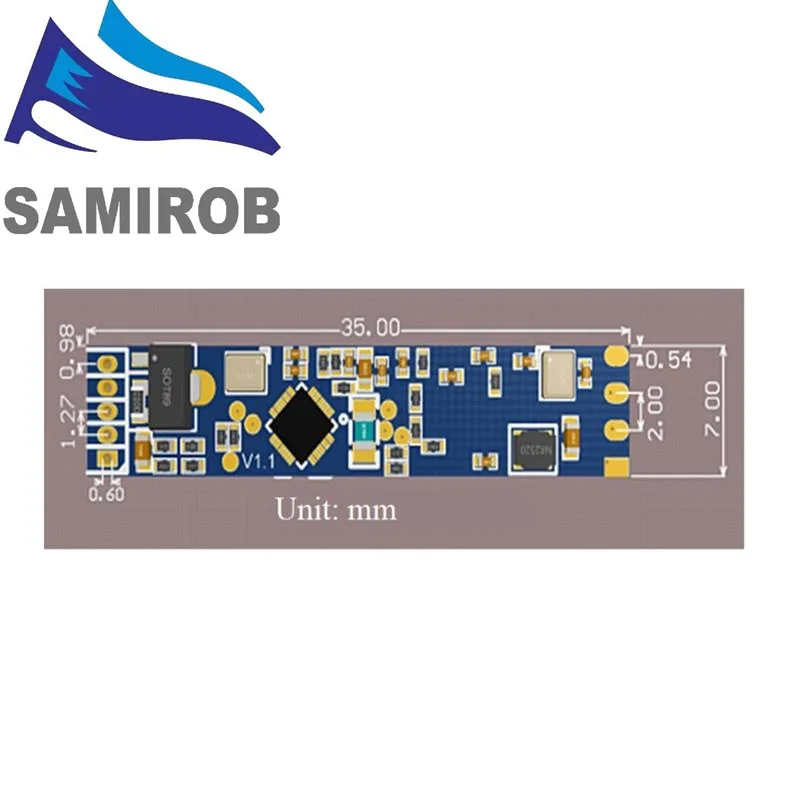

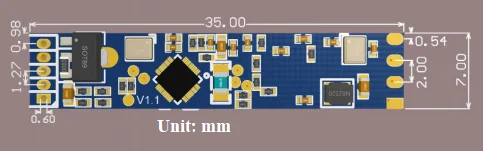

Tamaño del módulo: 7mm x 35mm, se reservan 5 orificios de pasador en el hardware (el valor predeterminado de fábrica no coincide con los pines)
El diámetro del orificio del pasador es de 0,6mm y el espaciado del pasador es de 1,27mm.
HLK-LD2410C

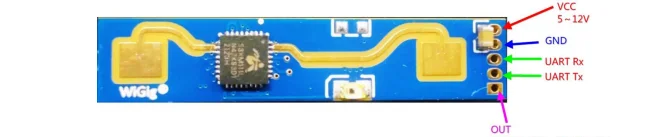

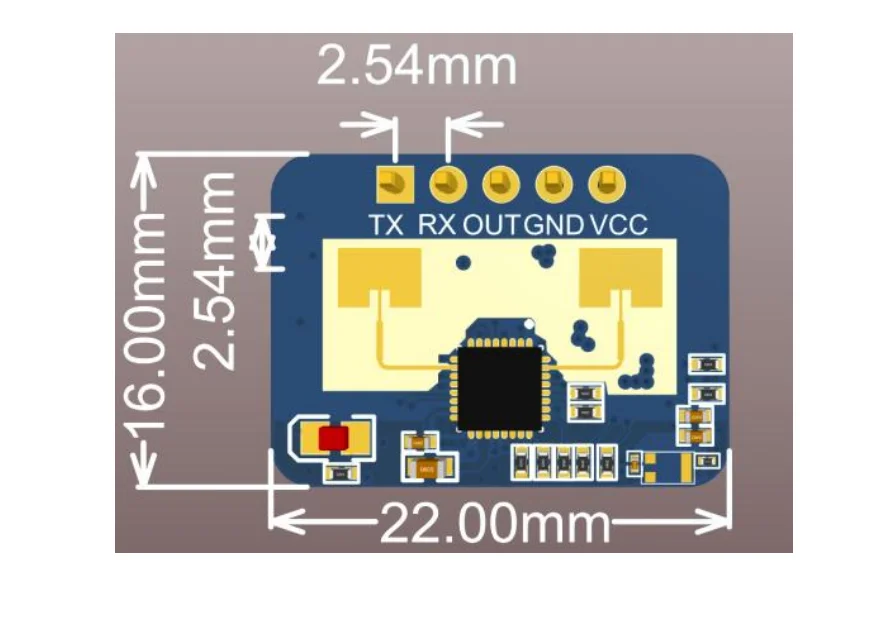

Definición de 4,2 pines
5. Descripción de la herramienta de configuración visual
Con el fin de facilitar al usuario probar y configurar el módulo de forma rápida y eficiente, se proporciona una herramienta de configuración de PC. El usuario puede usar este software de herramienta para conectar el puerto serie del módulo, leer y configurar los parámetros del módulo y recibir los resultados de detección informados por el. Módulo. Datos y visualización en tiempo real, lo que facilita enormemente. El uso de los usuarios.
Cómo usar la herramienta del ordenador host:
Use la herramienta USB a puerto serie para conectar el puerto serie del módulo correctamente
Seleccione el número de puerto de serie correspondiente en la herramienta del ordenador host, establezca la velocidad en baudios en 256000, seleccione el modo de ingeniería y haga clic para conectar el dispositivo
Después de que la correspondencia sea exitosa, haga clic en el botón de inicio, la interfaz gráfica correcta mostrará los resultados y los datos de la prueba
Después de la conexión, si no se hace clic en el botón de inicio, o si se hace clic en Detener después de comenzar, se puede leer o configurar la información del parámetro de modo
Nota: Los parámetros no se pueden leer y configurar después de hacer clic en Inicio, y la configuración solo se puede realizar después de detenerse.

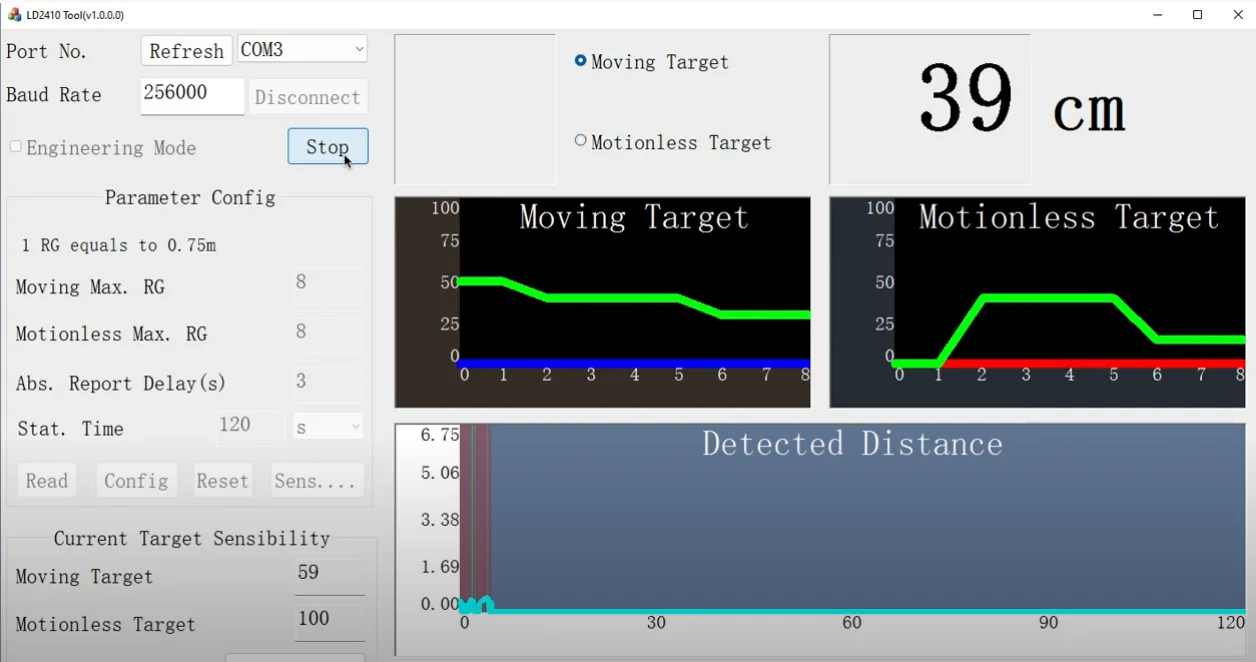

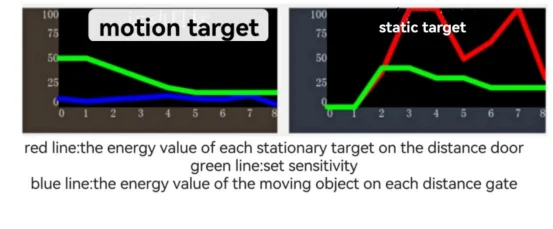

La interfaz y las funciones comunes de la herramienta informática host son las siguientes:
La bola es la indicación de salida del estado del Objetivo: rojo significa que hay un objetivo en movimiento, y púrpura significa que hay un objetivo estacionario: verde significa nadie.
6. Instrucciones de Bluetooth (LD2410(BLE) / LD2410C)
Software de instalación 6,1 (versión en inglés)
Actualmente La APP es compatible con plataformas Android e IOS, puede descargarla desde este enlace:(Android)
También puede ir a las principales tiendas de aplicaciones para buscar "HLKRadarTools" e instalarlo.

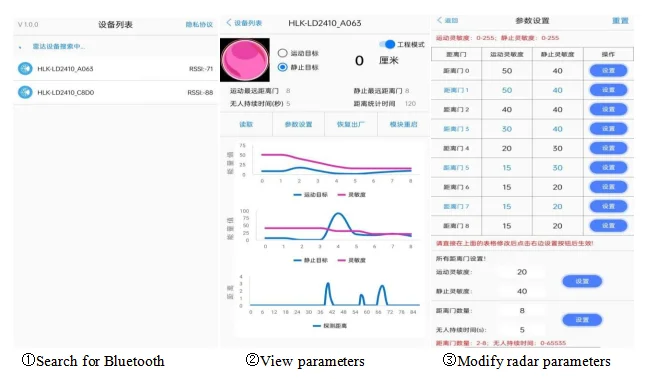

6,2 Instrucciones
Abra la aplicación y La aplicación buscará dispositivos de radar cercanos. El Nombre de transmisión del dispositivo es "" (XXXX son los últimos cuatro dígitos de la dirección MAC). Una vez conectado correctamente el módulo, puede ver la información del radar o depurar y guardar los parámetros.
La distancia de uso de la aplicación no debe exceder el rango de señal Bluetooth (dentro de 4 metros).
El proceso de modificación de los parámetros del radar de la aplicación Bluetooth es el mismo que el de la herramienta informática host de PC.
6,3 Encienda el Bluetooth nuevamente
La función Bluetooth de la serie (BLE) está habilitada de forma predeterminada, y el Bluetooth se puede apagar o encender a través del protocolo de puerto serial (ver protocolo de comunicación del puerto serio.pdf). Si el Bluetooth se ha apagado o no se puede utilizar el puerto serie, el Bluetooth se puede volver a encender después de apagar el módulo y luego encenderlo más de 5 veces en 2 ~ 3S.

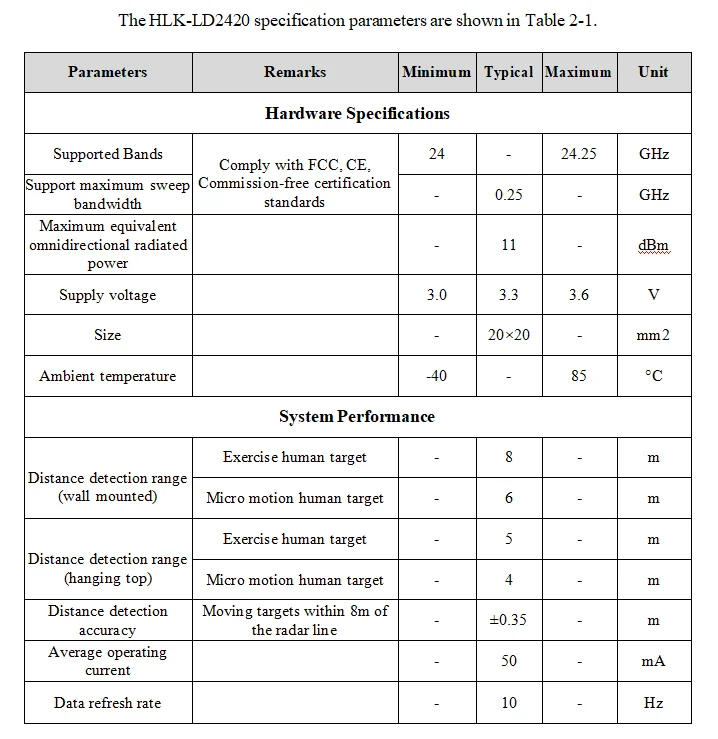

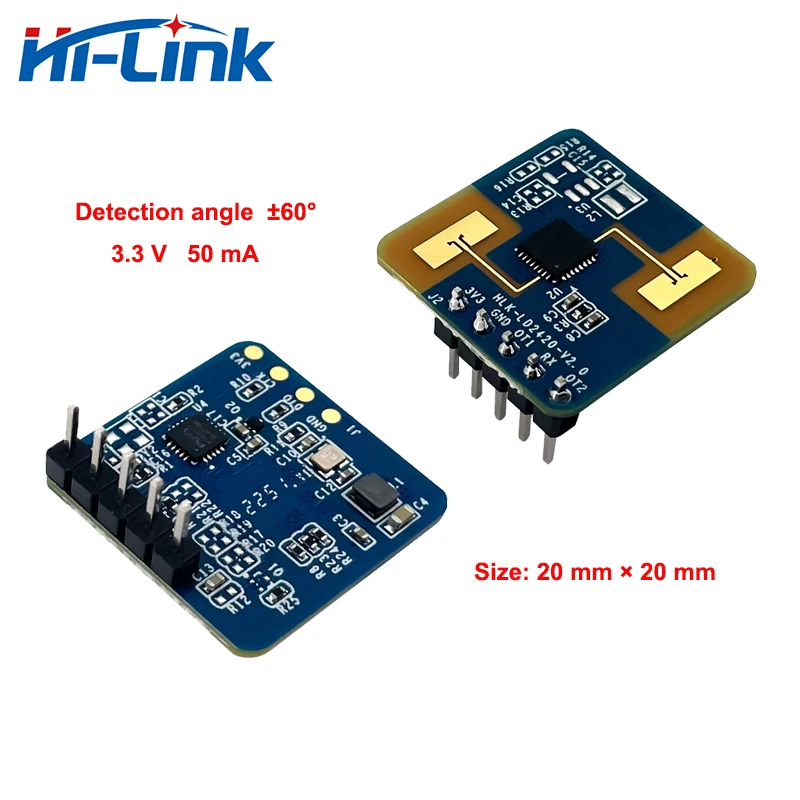

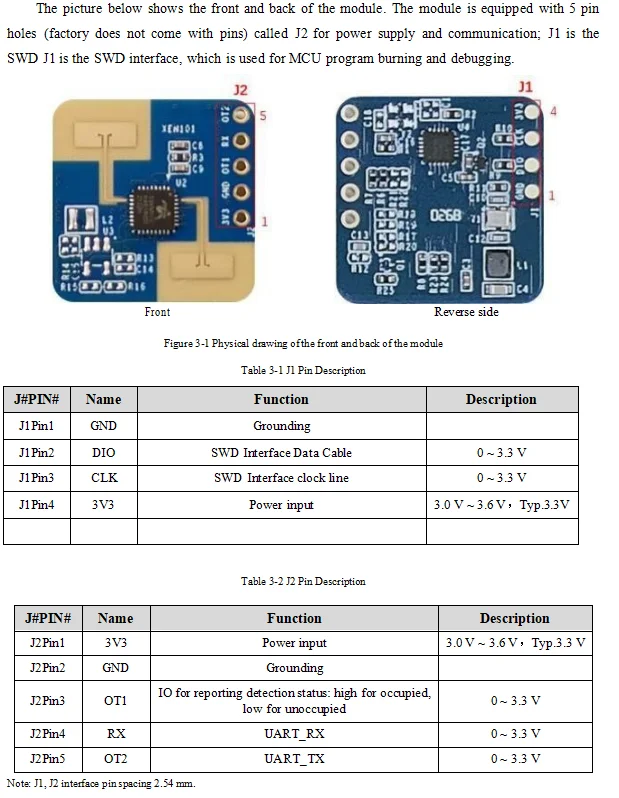

* HLK-LD2420
Es un módulo de radar de 24 GHz de alto rendimiento con un transmisor y una antena receptora. Su algoritmo de detección humana utiliza tecnología de medición de distancia de radar de onda milimétrica y la tecnología avanzada de procesamiento de señal patentada de los chips de la serie S3 para lograr una detección precisa de cuerpos humanos en movimiento, micromovimiento y de pie.
Se utiliza principalmente en escenas de Interior para detectar si hay un cuerpo humano en movimiento o ligeramente en movimiento en el área y actualizar los resultados de la detección en tiempo real. Tiene una distancia máxima de detección de 8 m y se puede configurar fácilmente para detectar el rango de distancia, la sensibilidad y el tiempo de actualización en diferentes zonas. Es compatible con la interfaz GPIO y UART, que es Plug-and-play y se puede aplicar de manera flexible a diferentes escenarios inteligentes y productos finales.
Sensor de onda milimétrica inteligente de un solo chip SoC y firmware de algoritmo inteligente a bordo
Tamaño del módulo ultrapequeño: 20mm × 20mm
Cargue la configuración predeterminada del sensor corporal, plug and play
Banda ISM de 24 GHz con FCC, CE y aprobaciones reguladoras de espectro sin comisiones
Fuente de alimentación de 3,3 V, admite un amplio rango de voltaje de 3,0 V ~ 3,6 V
Corriente media de funcionamiento 50 mA
Objetivo de detección de movimiento, micromovimiento del cuerpo humano
Informes en tiempo real de los resultados de detección
Admite división de rango de inducción, protegiendo completamente cualquier interferencia fuera de la zona
Detección de proximidad de 0,2 m, sin zona de detección ciega
Distancia de detección de movimiento del cuerpo hasta 8 m
Gran ángulo de detección, que cubre un rango de ± 60 °
Admite una variedad de métodos de instalación, como colgar la parte superior, colgar la pared
Configuración independiente de los estados de activación y retención, fuerte capacidad antiinterferencia
El Sensor de detección del cuerpo humano de la HLK-LD2420 puede detectar e identificar cuerpos humanos en movimiento, de pie y estacionarios, y es ampliamente utilizado en varios escenarios AIoT, cubriendo los siguientes tipos.
Hogar inteligente
Detecta la presencia y la distancia del cuerpo humano e informa de los resultados de la detección para el control inteligente de los electrodomésticos mediante el módulo de control principal.
Negocio inteligente
Reconoce el cuerpo humano que se acerca o se aleja dentro del intervalo de distancia establecido; ilumina la pantalla a tiempo para mantener el dispositivo encendido en presencia del cuerpo humano.
Seguridad inteligente
Control de acceso por inducción, intercomunicador de construcción, Ojo de Gato electrónico, etc.
Iluminación inteligente
Identifica y detecta el cuerpo humano, detección de posición precisa, se puede utilizar en equipos de iluminación de lugares públicos (lámpara sensor, lámpara de bombilla, etc.).
