Descripción
Características:

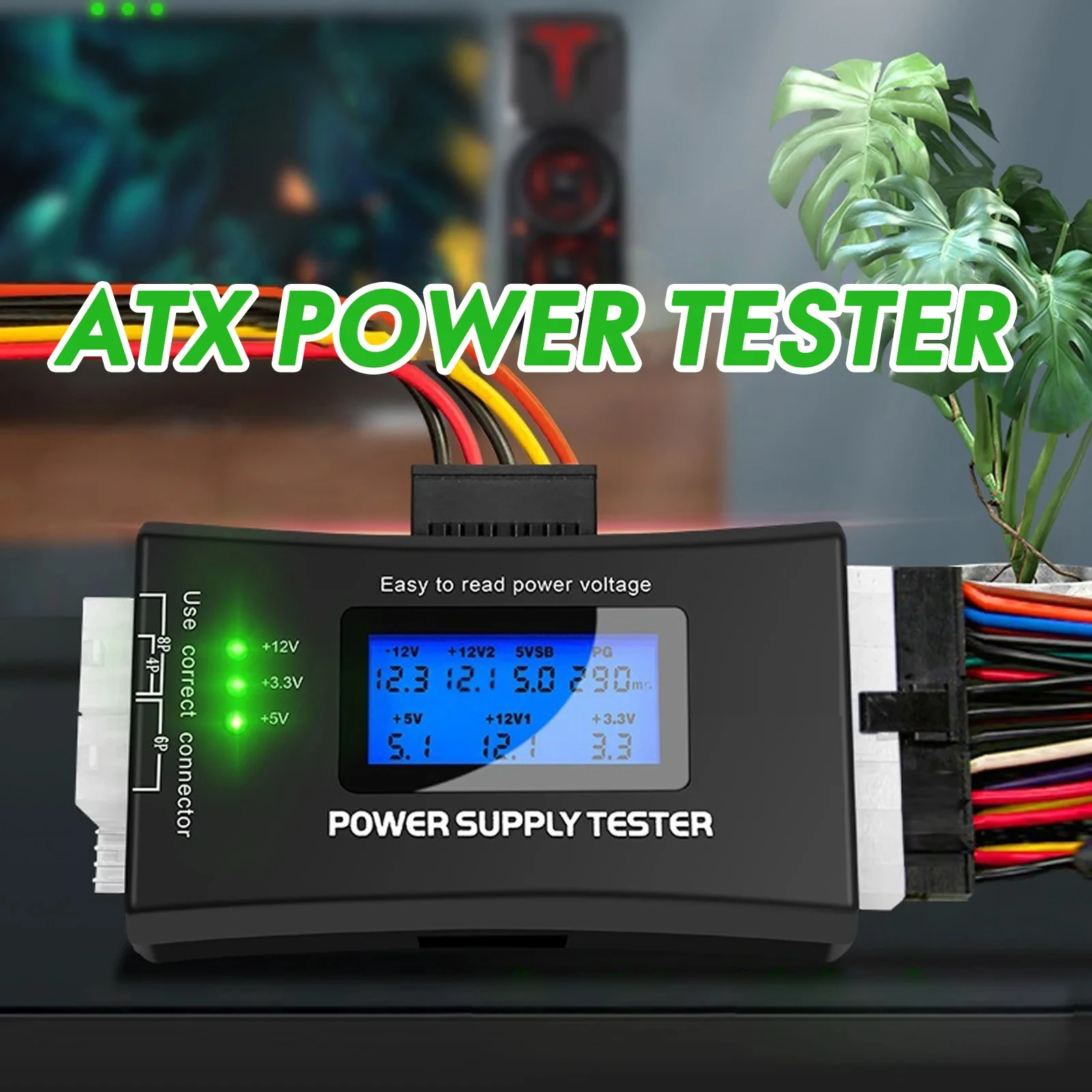

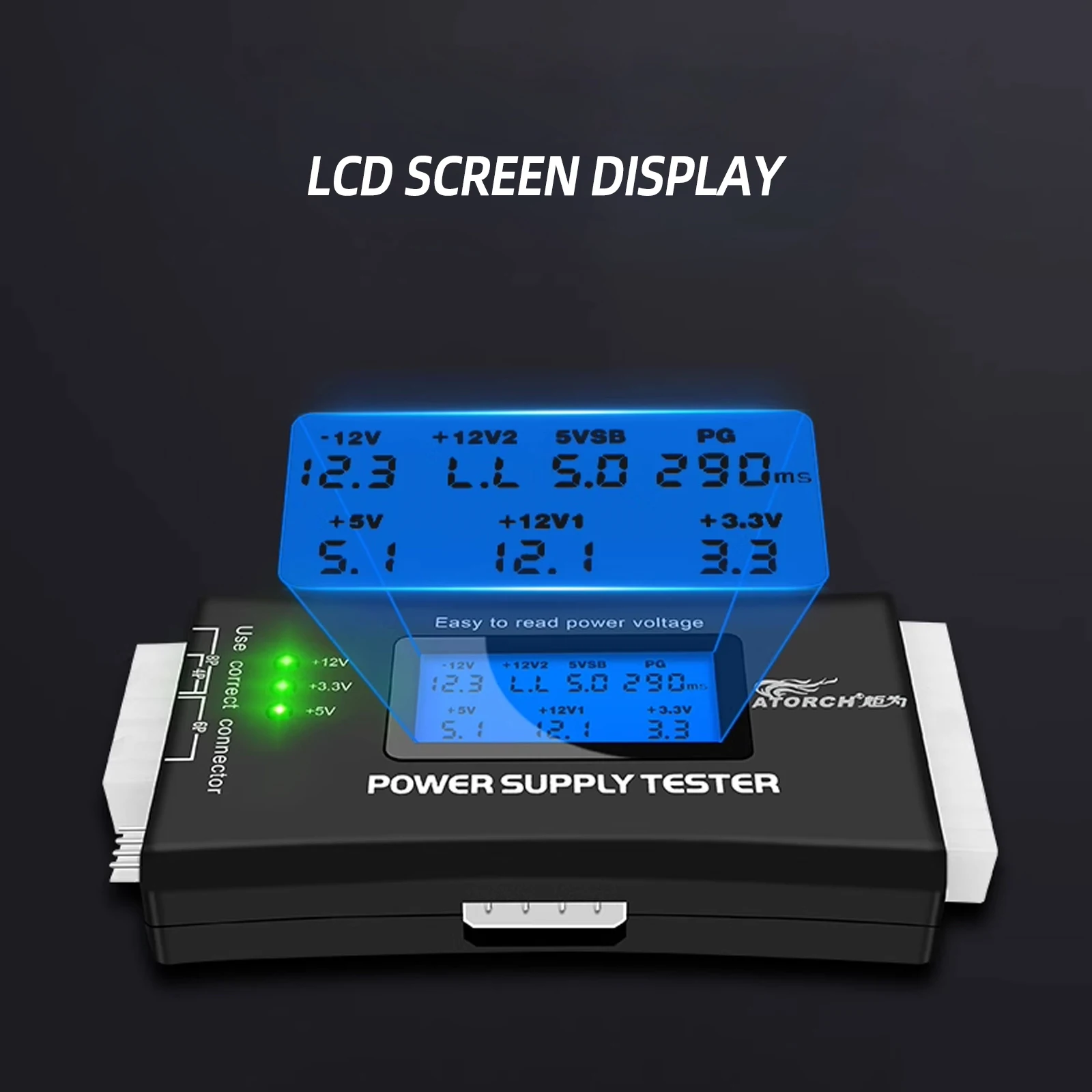

1. Pantalla LCD: El probador de potencia adopta una pantalla LCD, que puede mostrar claramente varios parámetros de la fuente de alimentación, como voltaje, corriente, potencia, etc. Por lo que es conveniente para los usuarios comprender intuitivamente el estado de funcionamiento de la fuente de alimentación.
2. Portabilidad: El probador de potencia es de diseño compacto, de tamaño compacto y fácil de transportar. Ya sea en casa, en la oficina o al aire libre, las pruebas de energía se pueden realizar en cualquier momento y en cualquier lugar.
3. Fácil de operar: El probador de potencia tiene una interfaz de funcionamiento simple y fácil de entender, que puede ser utilizada fácilmente incluso por no profesionales. Simplemente conecte el probador a la fuente de alimentación para obtener rápidamente información relevante sobre la fuente de alimentación.
Especificación:
Nombre del producto: Probador de potencia
Color: negro

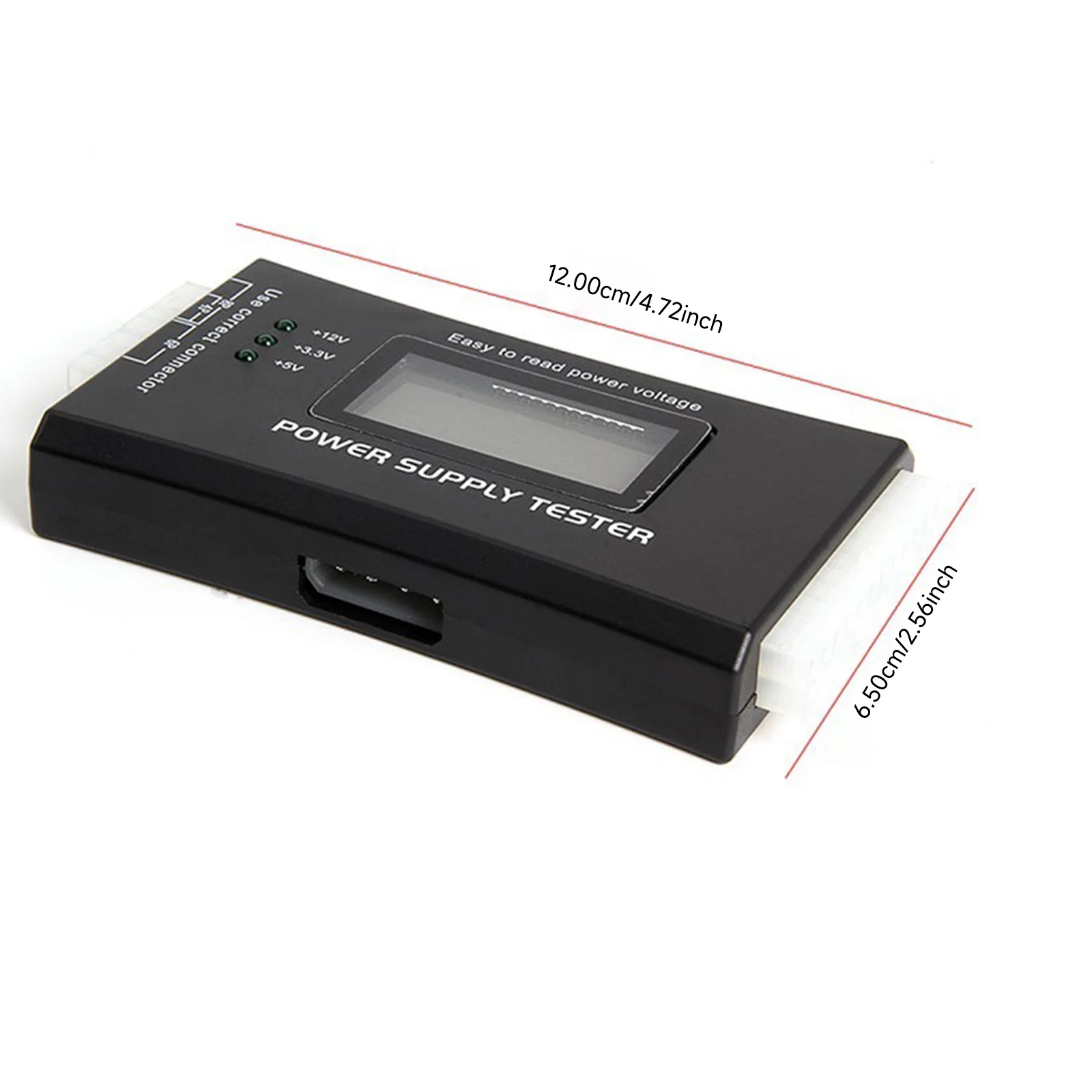

Tamaño del producto: 12*6,5*1,88 CM
Peso: 0,08 kg
Entrada de voltaje: 20/40PIN (fuente de alimentación ATX)
Detección de voltaje: + 12V -12V + 5V + 3,3 V 5VSB 12VPG

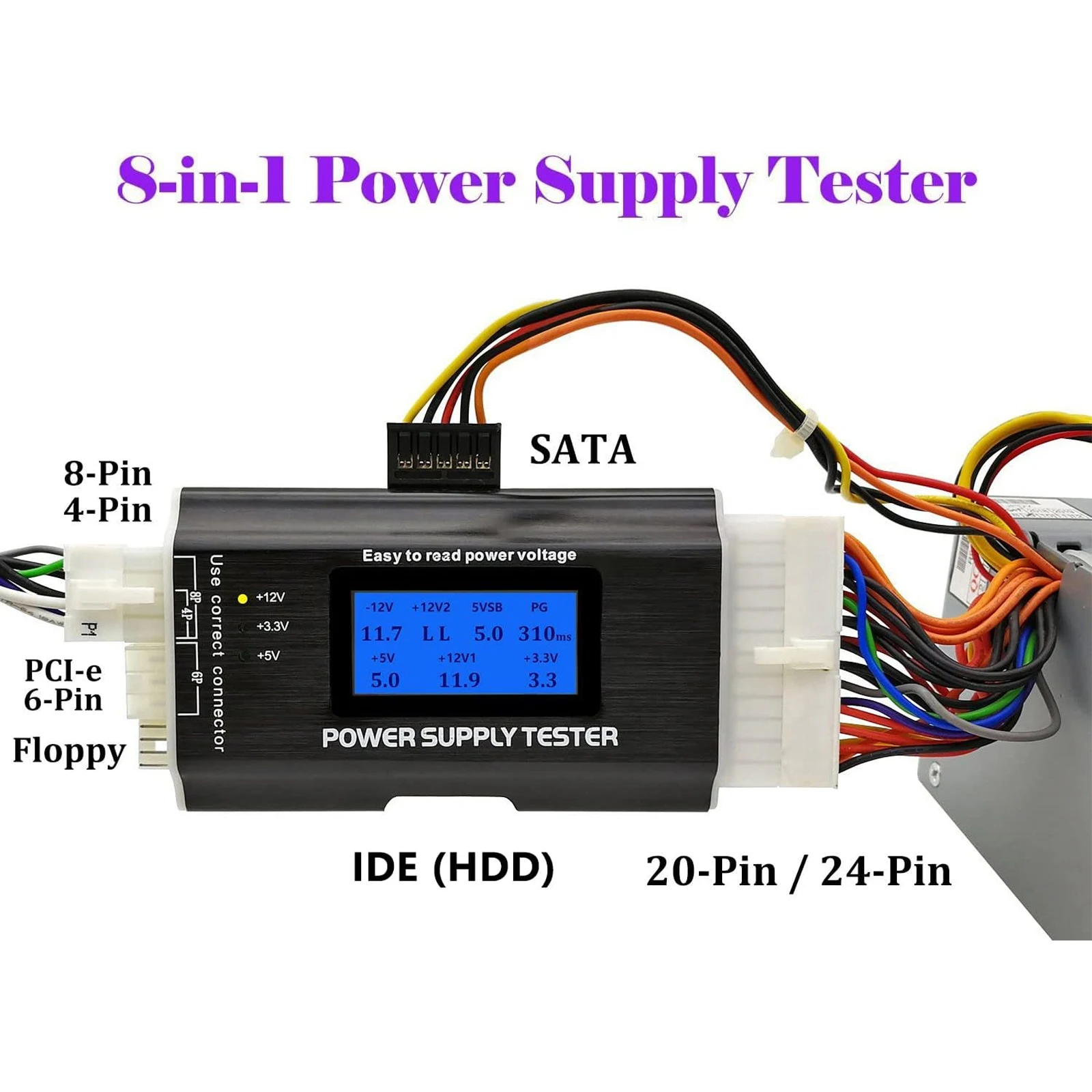

Puerto de conexión: disquete HDD COROM SATA 4 pines (P4) 8 pines (CPU dual) 6 pines (PCI-E)
Embalaje: Blister
El paquete incluye: 1 probador de potencia
Método de operación: (Consejo: debido a la introducción relativamente simple del método de operación en el cartón del embalaje, consulte esta página web para obtener más detalles).

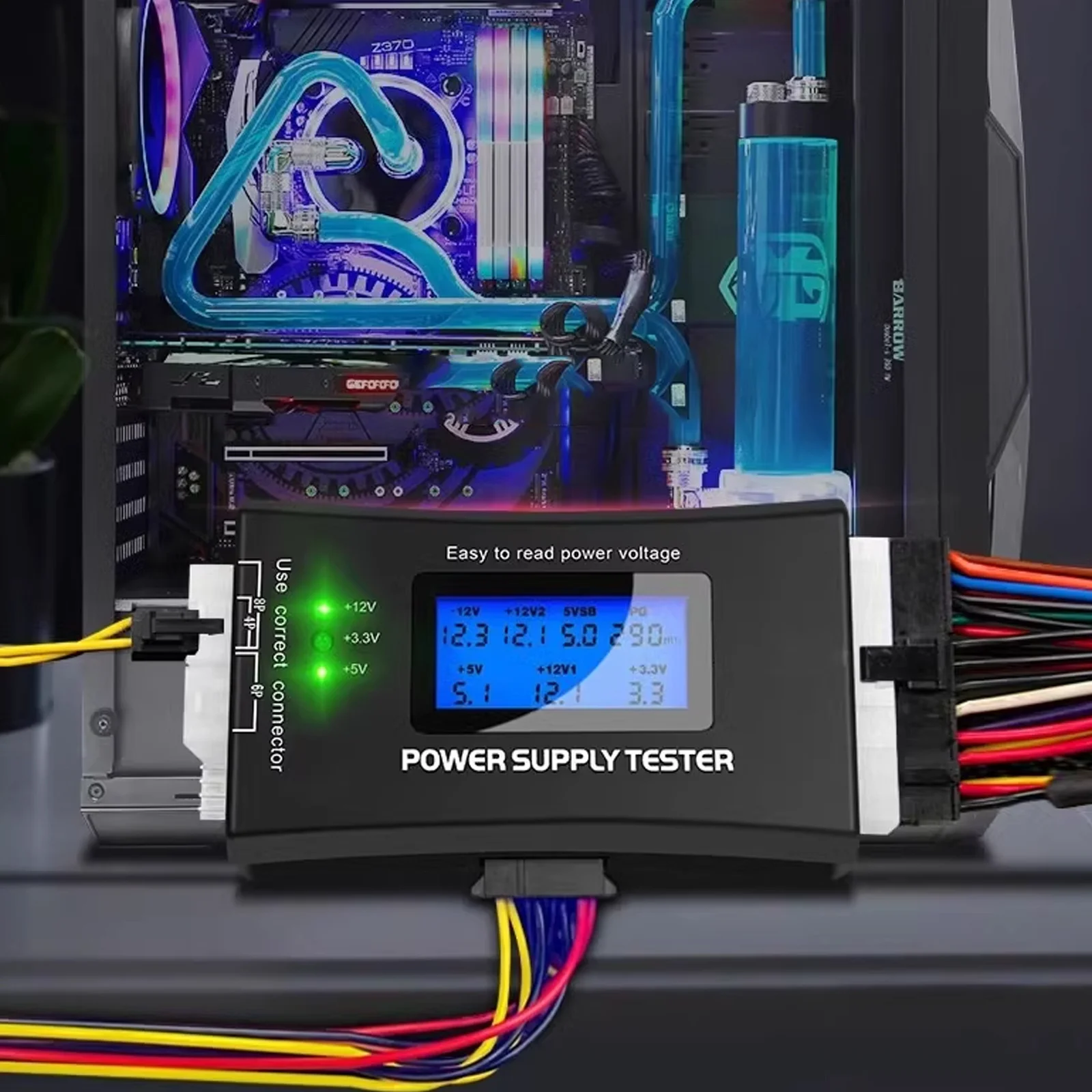

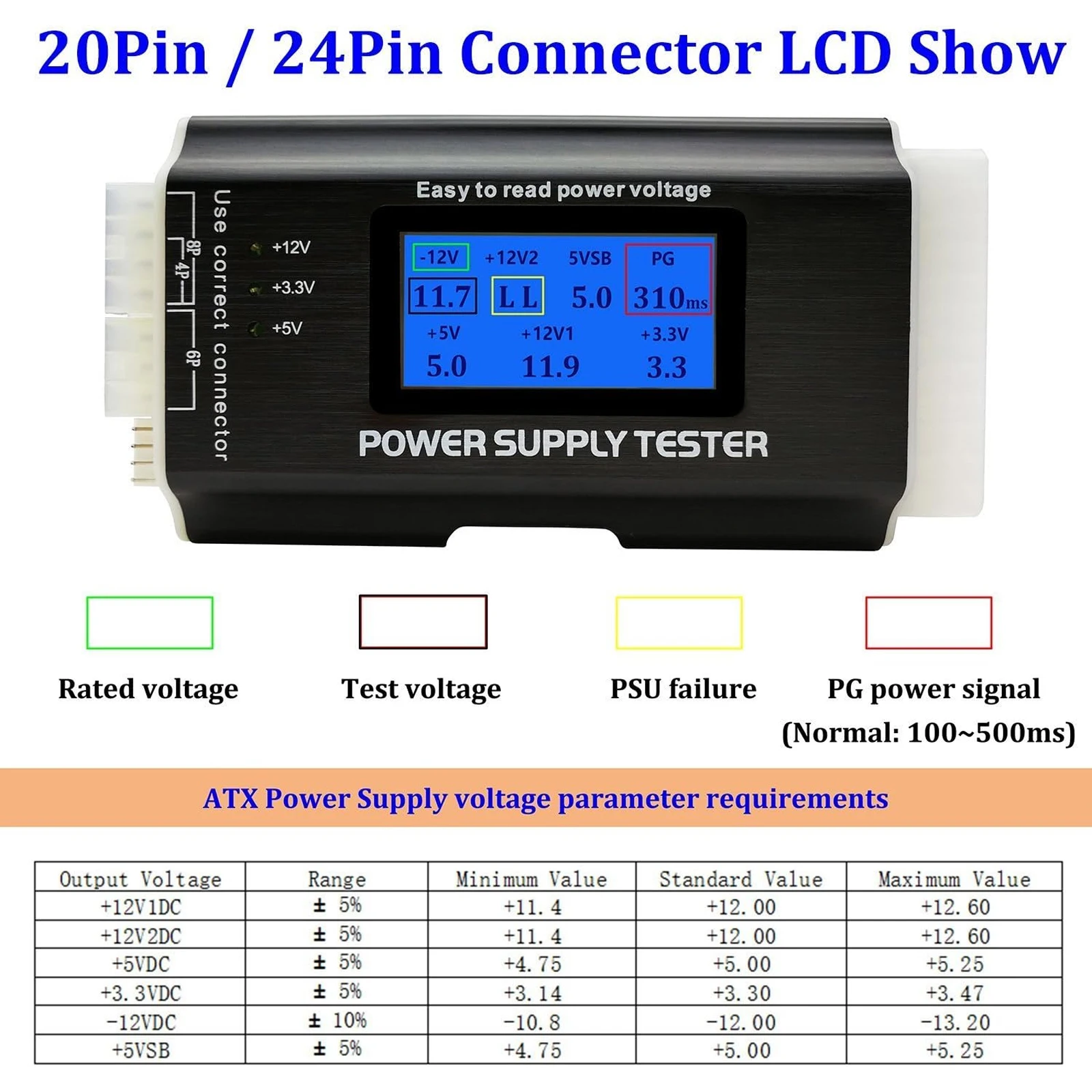

1: Inserte la fuente de alimentación descargada enchufe de 20 o 24 pines en la posición correspondiente del probador de potencia. Encienda la alimentación y haga dos pitidos para encender el dispositivo. Si ninguno de los valores de cada grupo parpadea o alarma, indica que la potencia de salida es normal. Si el voltaje correspondiente o el valor PG se muestra como un estado de alarma intermitente, ¡indica que esta fuente de alimentación es una fuente de alimentación defectuosa! Los valores de prueba relevantes se pueden consultar en la siguiente tabla.
(Consejo: Si solo conecta la pantalla del probador de interfaz de 20 o 24 pines (en + 12V2) y la alarma y la pantalla LL, la pantalla LL aquí es para probar 4P o 6P/8P. Si no está enchufado, puede ignorarlo). O inserte uno de los grupos. ¡Tenga en cuenta que el 4P debe insertarse en la posición 4P! No cometas errores
2: Otro 4P grande (Interfaz de HDD), 4P pequeño (Interfaz de unidad de disquete), 4P/8P (Interfaz de CPU), 6P (Interfaz de tarjeta gráfica), interfaz SATA, estas interfaces deben probarse antes de enchufarse. Se puede dejar en blanco cuando no se ha probado.
Inserte el probador 4P grande (interfaz HDD) y el probador 4P pequeño (Interfaz de unidad de disquete). Las luces de visualización de + 12V y + 5V en el lado izquierdo del probador están encendidas (si las luces no están encendidas, indica una falla en este grupo de circuitos)
Inserte la pantalla del probador 4P/8P (Interfaz de CPU) y 6P (Interfaz de tarjeta gráfica) (en + 12V2) muestra el voltaje de prueba (alarma intermitente si hay un fallo).
Conecte el probador de interfaz SATA y las luces de la pantalla izquierda + 12V,+ 5V y + 3,3 V se iluminarán. Si la luz no está encendida, indica una falla en este grupo de circuitos. Algunos fabricantes no tienen una salida de voltaje de + 3,3 V para su interfaz SATA de fuente de alimentación.
