Descripción
●Más detalladoWiFi LoRa 32 (V4)Introducción: escanea y mira para obtener más información
Youtube.
Heltec WiFi LoRa 32 V4| Actualización de la placa de desarrollo ESP32-S3 LoRa| Largo alcance
Comunicación de IoT
Documentos y recursos
Resumen

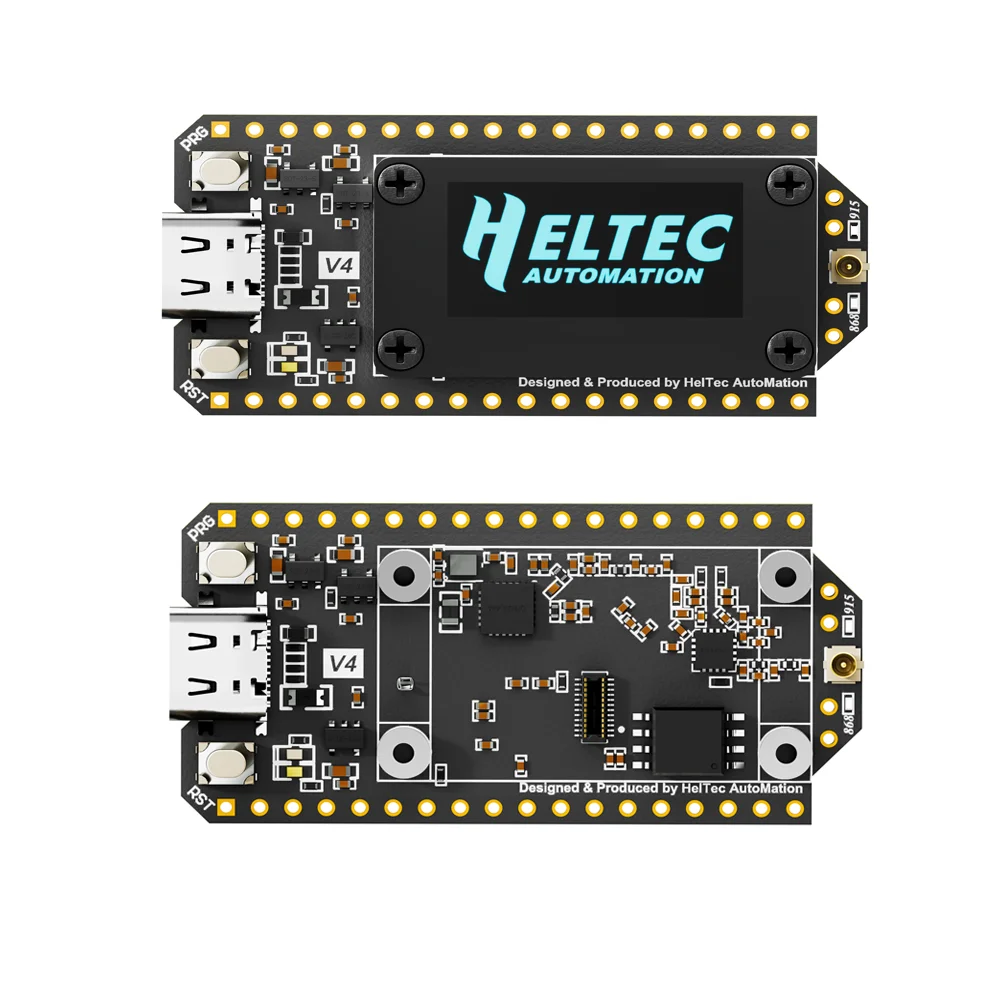

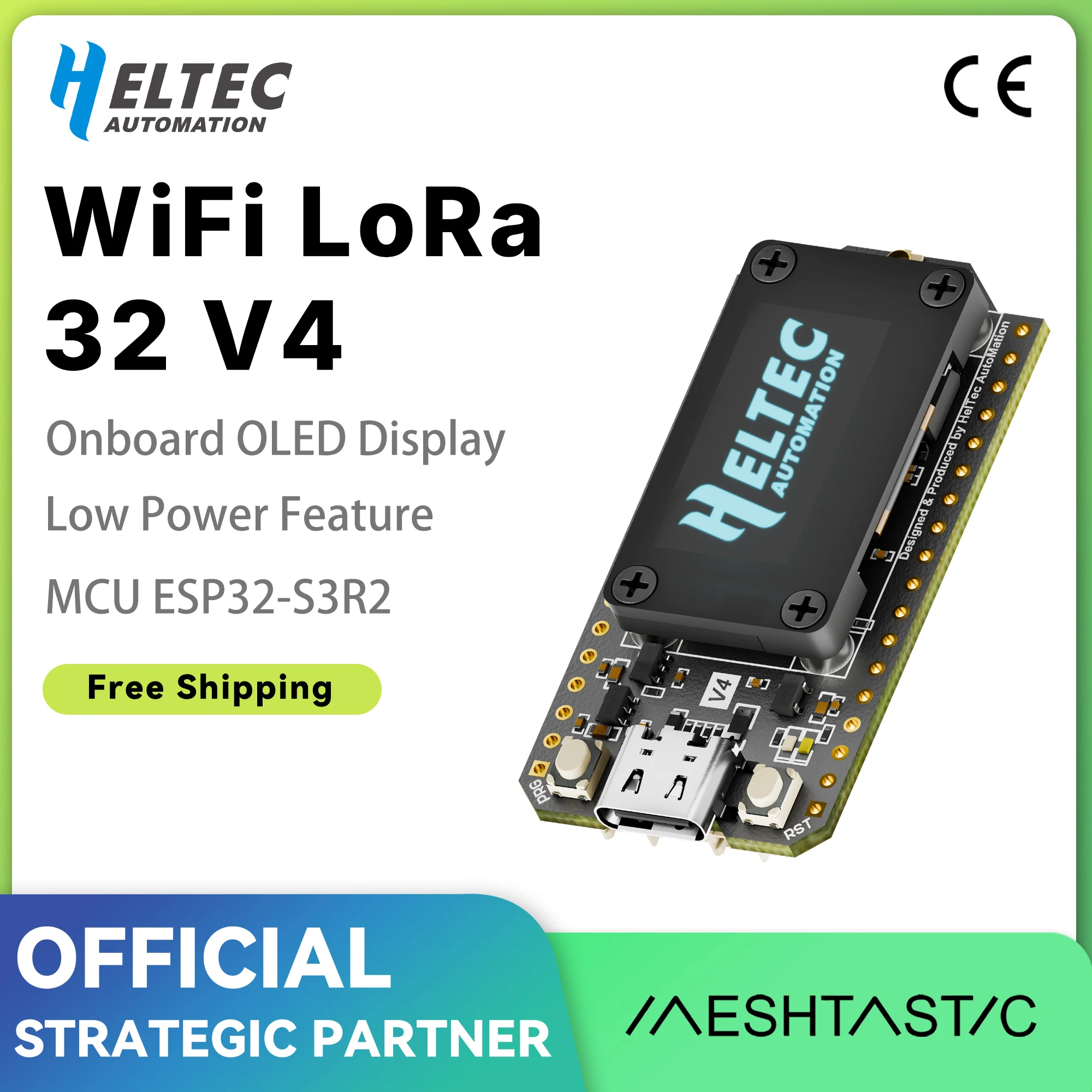

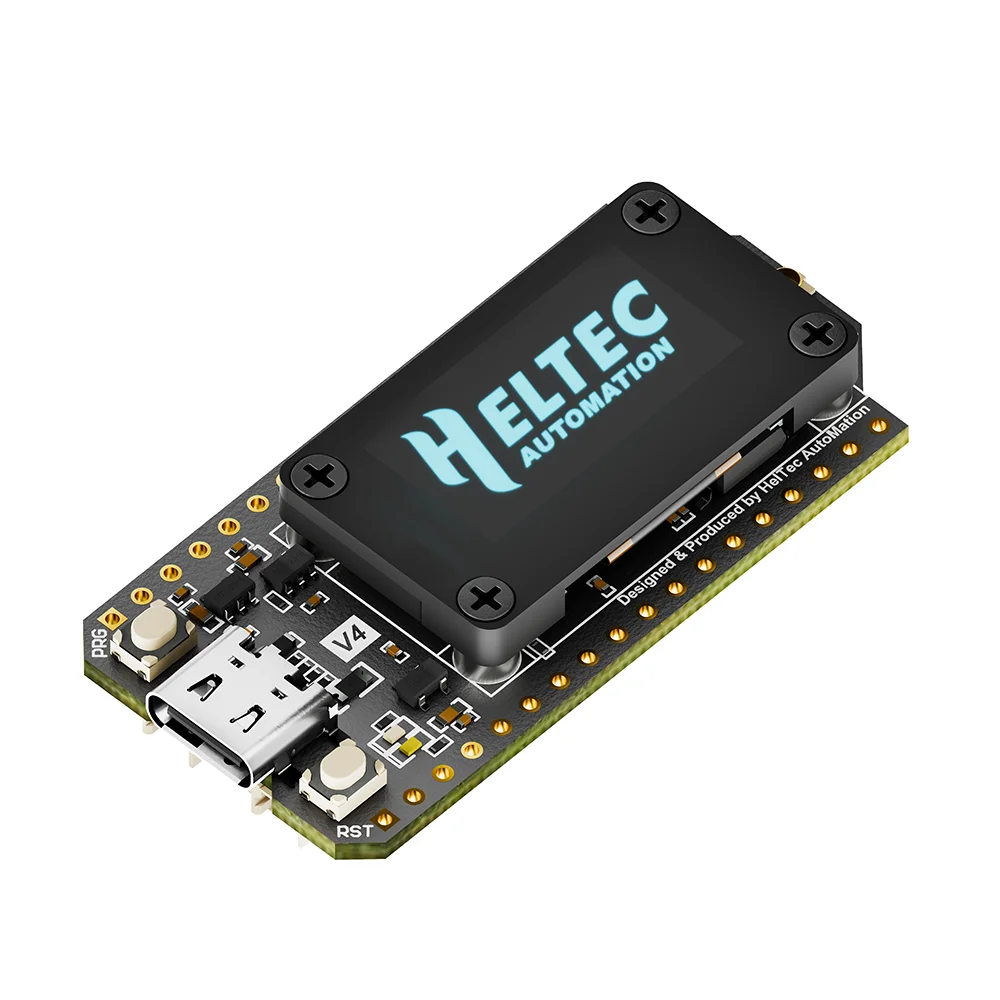

HeltecWiFi LoRa 32 V4es una versión completamente mejorada de la placa de desarrollo LoRa clásica.Desde suInicio lanzamiento en 2017, esta serie de productos ha sido muy favorecida por desarrolladores y fabricantes.Edificiosegún las potentes características de sus predecesores, la versión V4 presenta optimizaciones integralesen Transmit Power, gestión de energía, capacidad de expansión y otros diseños de hardware.Es adecuado paradiversas aplicaciones de IoT como ciudades inteligentes, monitoreo agrícola, hogares inteligentes, control industrial,sistemas de seguridad y lectura de medidores inalámbricos, que brindan a los desarrolladores una experiencia más eficiente y flexible.experiencia de desarrollo.
Características principales

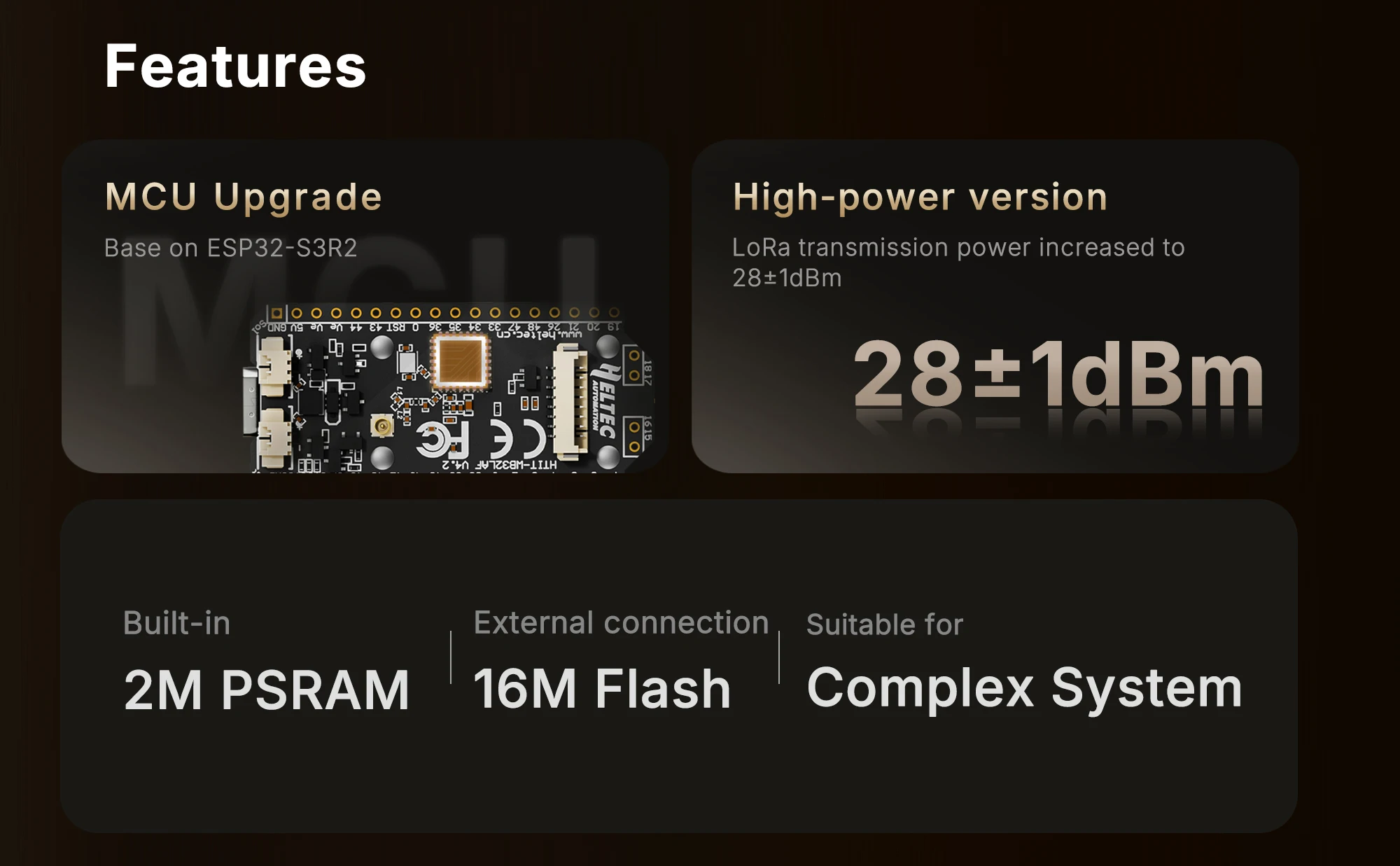

Basado en ESP32-S3R2 y SX-1262, admite comunicación Wi-Fi b/g/n, BLE y LoRa.
2 MB de PSRAM y 16 MB de Flash externo, más adecuado para interfaz de usuario y sistemas complejos.

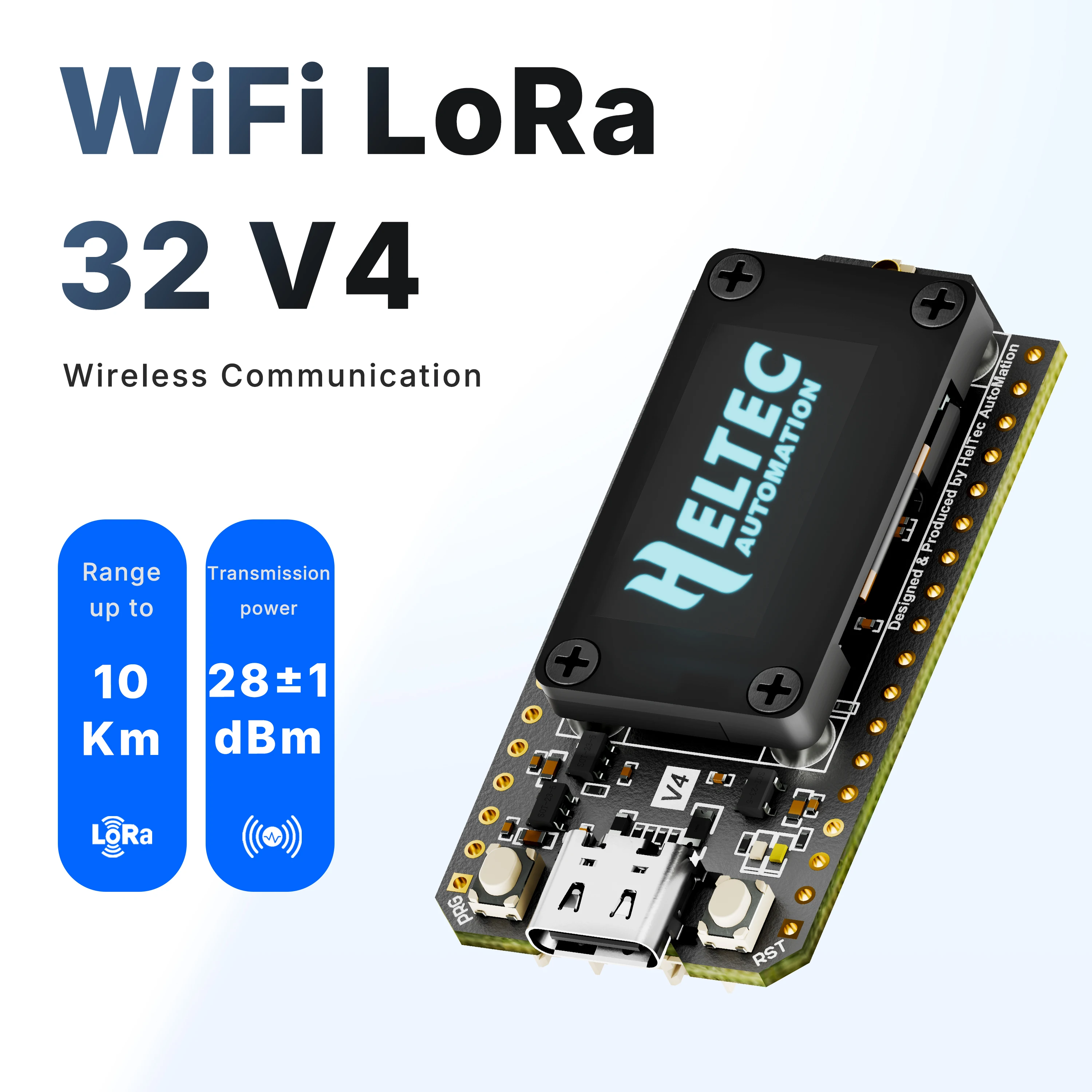

Versión de alta potencia con potencia de transmisión LoRa aumentada a 27±1dBm.
Factor de forma y compatibilidad de pines con WiFi LoRa 32 V3.

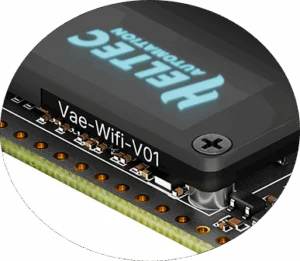

La carcasa de la PC protege la pantalla e integra la antena FPC 2.4G.

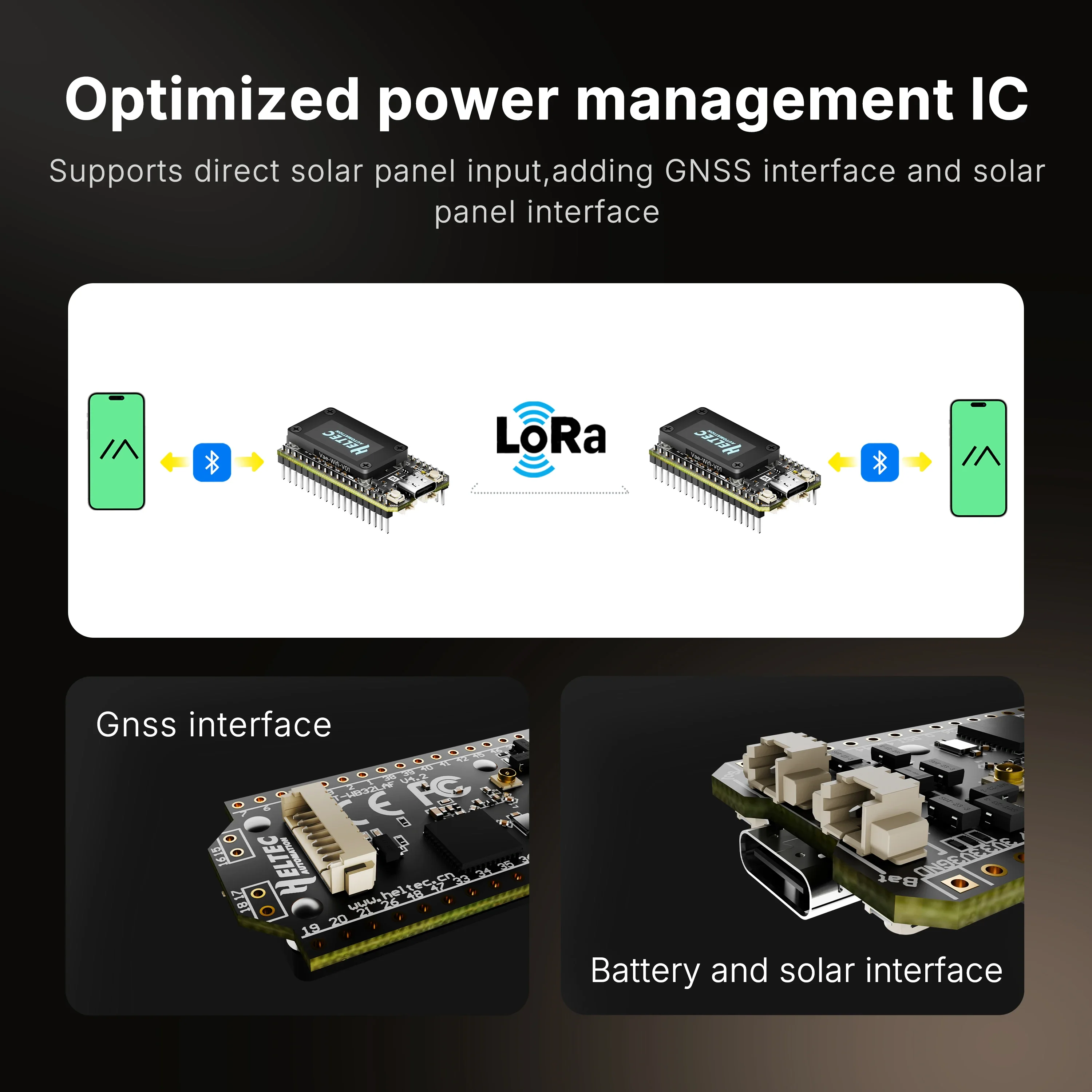

Se agregó la interfaz del panel solar SH1.25-2P.
Gestión optimizada de la batería de litio.
Se agregó la interfaz GNSS SH1.25-8Pin.

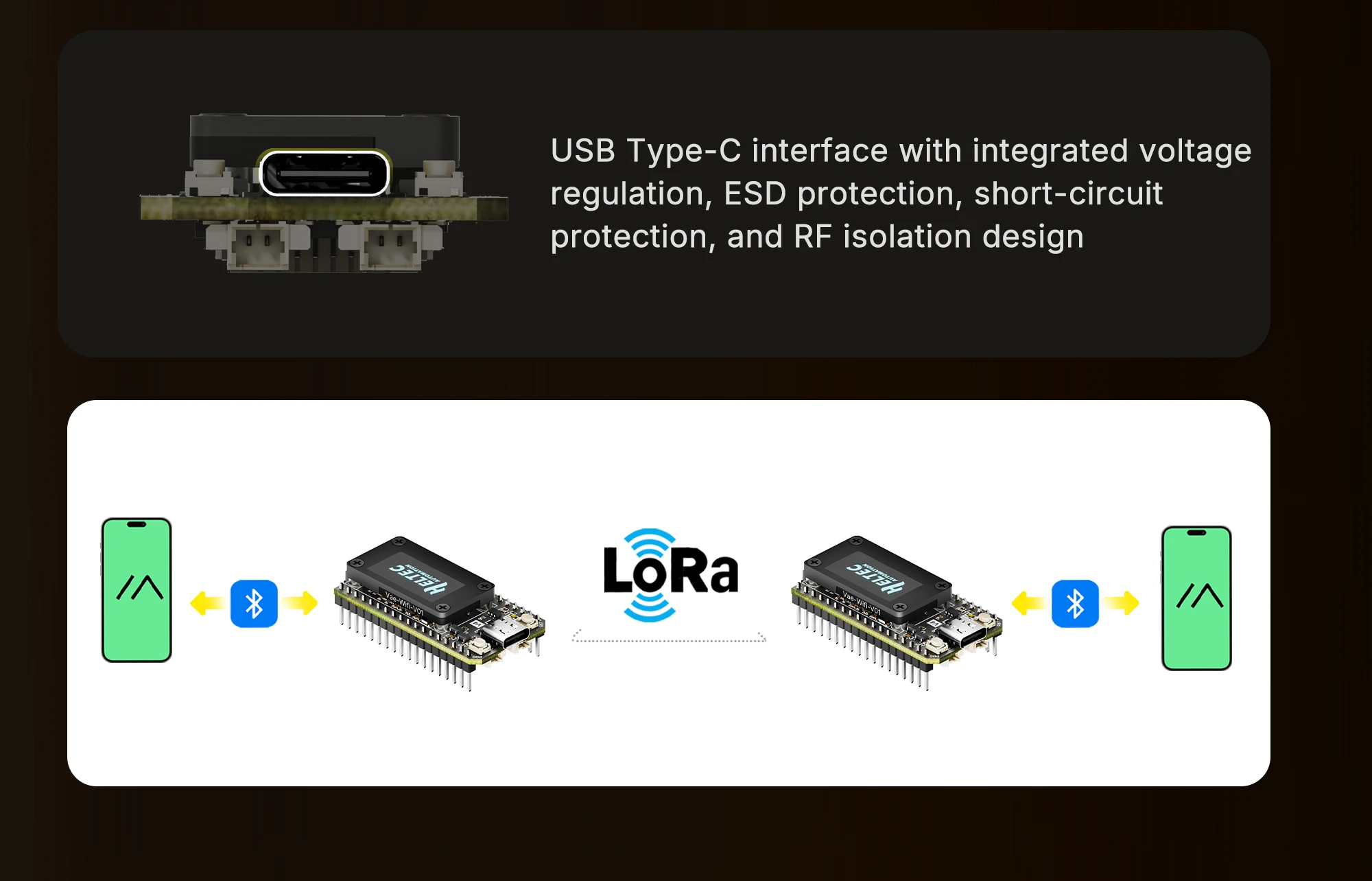

Interfaz USB tipo C con regulación de voltaje integrada, protección ESD, protección contra cortocircuitos,
y diseño de aislamiento de RF.
El bajo consumo de energía es inferior a 20 μA.
Especificaciones
Parámetros
Descripción
MCU
ESP32-S3R2 (Xtensa®Procesador dual core lx7 de 32 bits)
Chip LoRa
SX1262
Frecuencia
Máx.Potencia TX
Máx.Sensibilidad de recepción
-137dBm@SF12 BW=125KHz
Wi-Fi
802.11 b/g/n, hasta 150Mbps
Bluetooth
Bluetooth (LE), Bluetooth 5, malla Bluetooth
Recurso de hardware
7*ADC1 + 2*ADC2;
7*Tacto;
3*UARTE;
2*I2C;
2*SPI; etc.
Memoria
ROM de 384 KB; SRAM de 512 KB; SRAM RTC de 16 KB; 2 MB de PSRAM; 16 MB de memoria flash

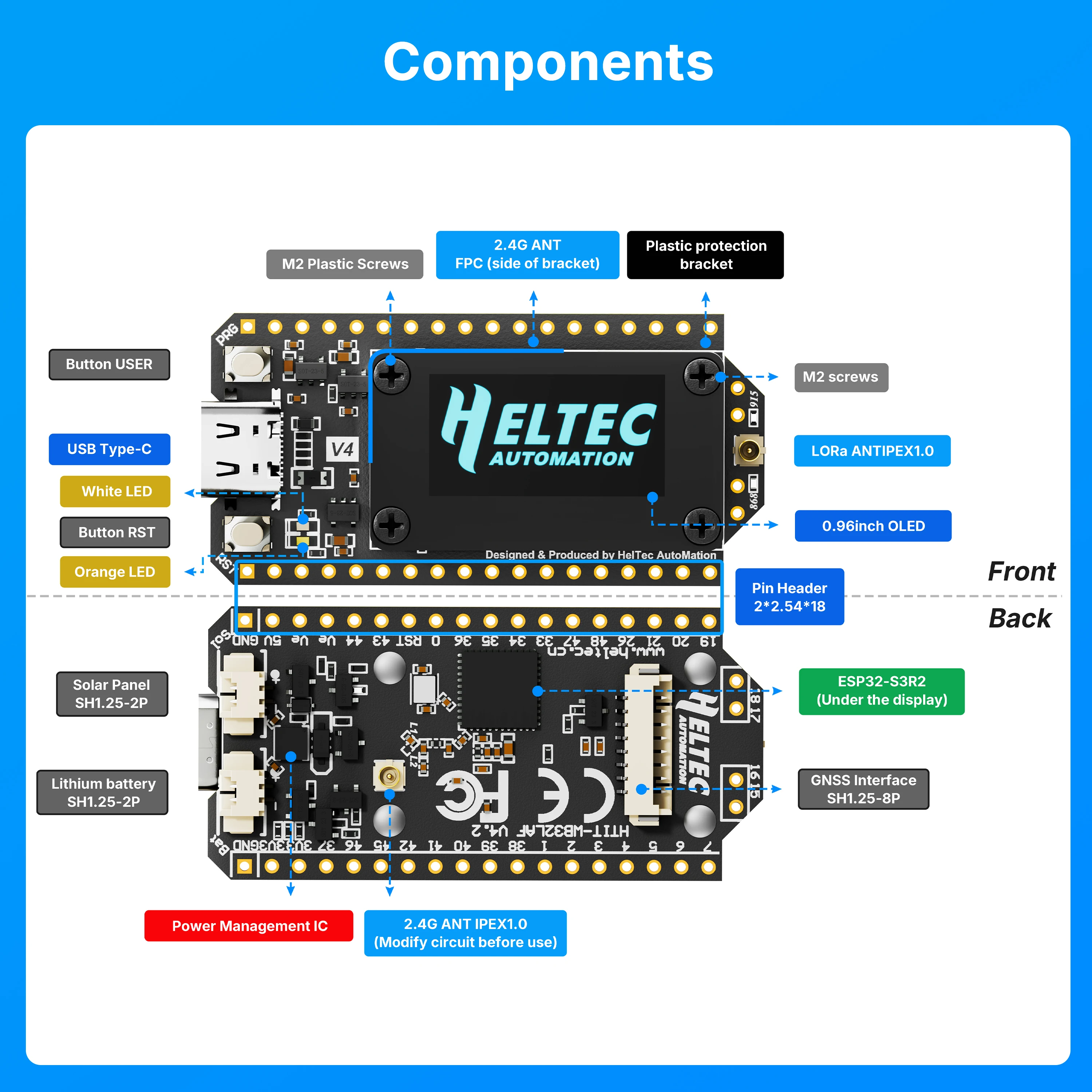

Interfaz
USB tipo C;
Interfaz de batería de litio SH1.25*2 pines;
Interfaz SH1.25*8 Pin;
LoRa ANT(IPEX1.0);
2,4G ANT (IPEX1.0)
Batería aplicable
Batería de litio de 3,3-4,4 V
Temperatura de funcionamiento
-20 ~ 70 ℃
Dimensiones
51,7*25,4*10,7mm
Preguntas frecuentes
Antena de 12,4 GHz
La antena FPC 2.4G predeterminada está ubicada en el costado del soporte de pantalla de plástico.

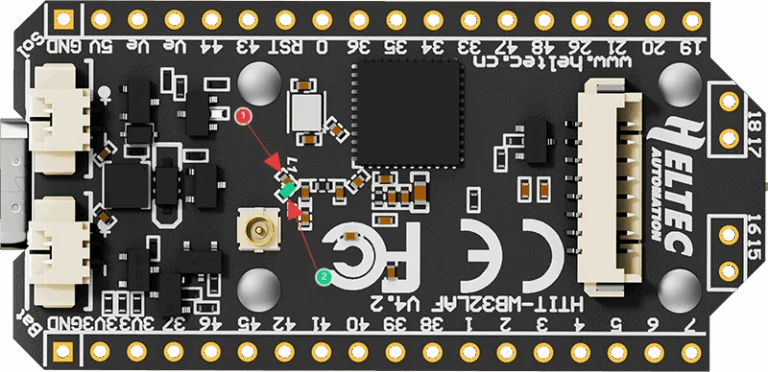

Si desea utilizar una antena 2.4G conectada a IPEX, debe quitar el inductor marcado como 1 pulgada
el diagrama a continuación y agregue una resistencia de 0 ohmios (u otro metal o cable conductor) en la posición
marcado 2 para conectarse a la interfaz IPEX.
2¿Qué métodos de desarrollo admite?
●Arduino
●Micro pitón
●Plataforma.io
●ESpressif IDE
Recomendamos encarecidamente utilizar Arduino.Contamos con soporte técnico completo y brindamos completo.
Código LoRaWAN para el marco ESP32 Arduino.
3¿Cuál es el tipo de toma de batería?
Puedes encontrar este tipo de enchufe buscando “SH1.25 x 2”.
4¿Puedo pedir una versión sin la pantalla OLED?
Por supuesto, puede ponerse en contacto con nuestro personal de ventas y presentar sus ideas.

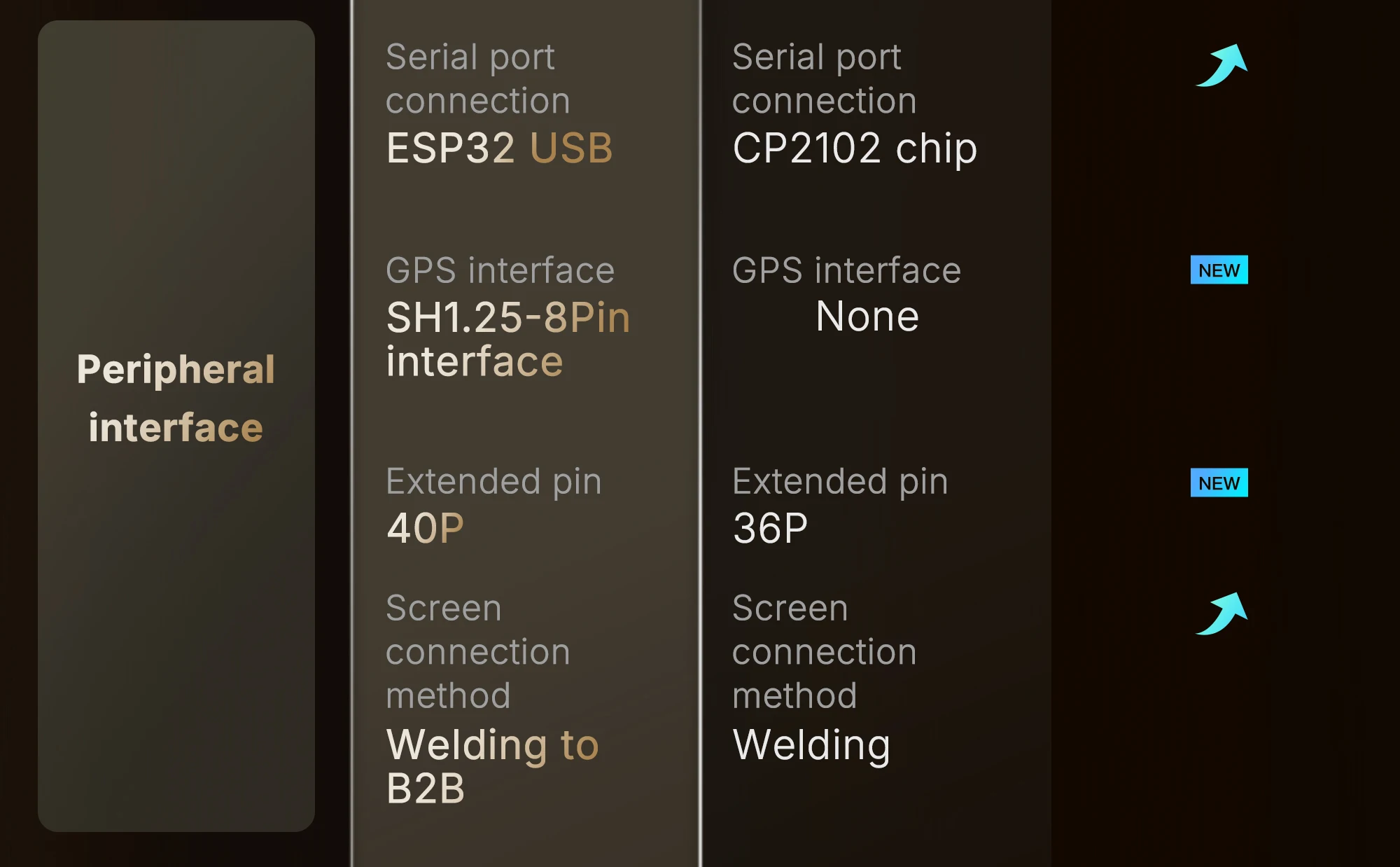

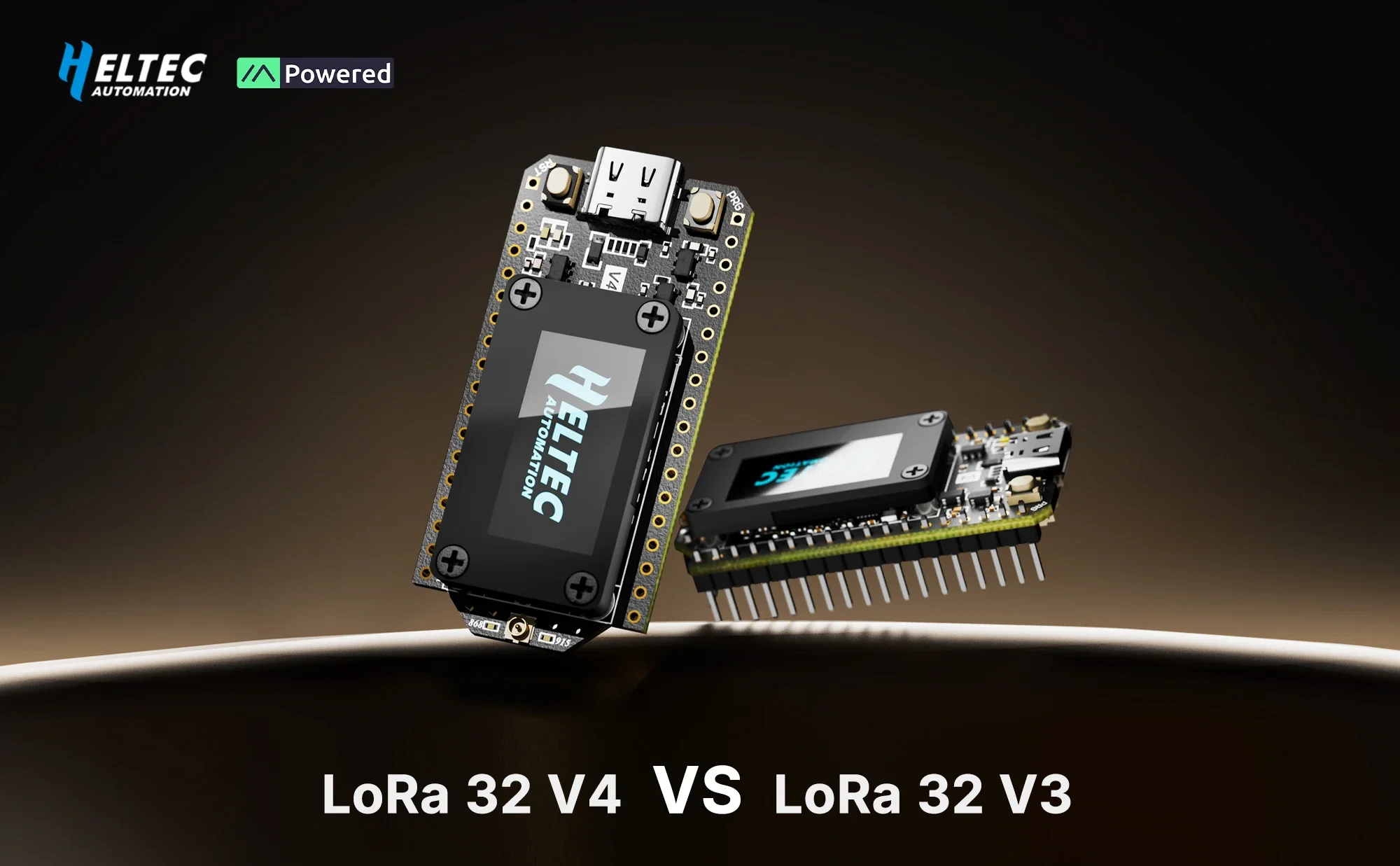

5¿Son compatibles con V3 y V4?
Son compatibles en la mayoría de los escenarios.
Dado que V4 utiliza la misma serie de chips que V3, presenta el mismo OLED y tiene un aspecto casi idéntico.
El diseño de pines, V3 y V4 se pueden utilizar de forma intercambiable en la mayoría de los casos.
Sin embargo, debido al aumento de la potencia de transmisión, es posible que la configuración de potencia de transmisión en algunos códigos no
Más tiempo corresponde directamente a la salida real.
6 No se pudo cargar el código
Por favor intente los siguientes pasos:
1.Prueba usando un cable USB diferente.
2.Ingrese al modo BootLoader.Hay dos métodos para ingresar a este modo:
●Mantenga presionado el botón PRG, conecte el cable USB-C y luego suelte el botón PRG.
●Conecte el cable USB-C, mantenga presionado el botón PRG, presione el botón RST una vez y luego suelte el
Botón PRG.
