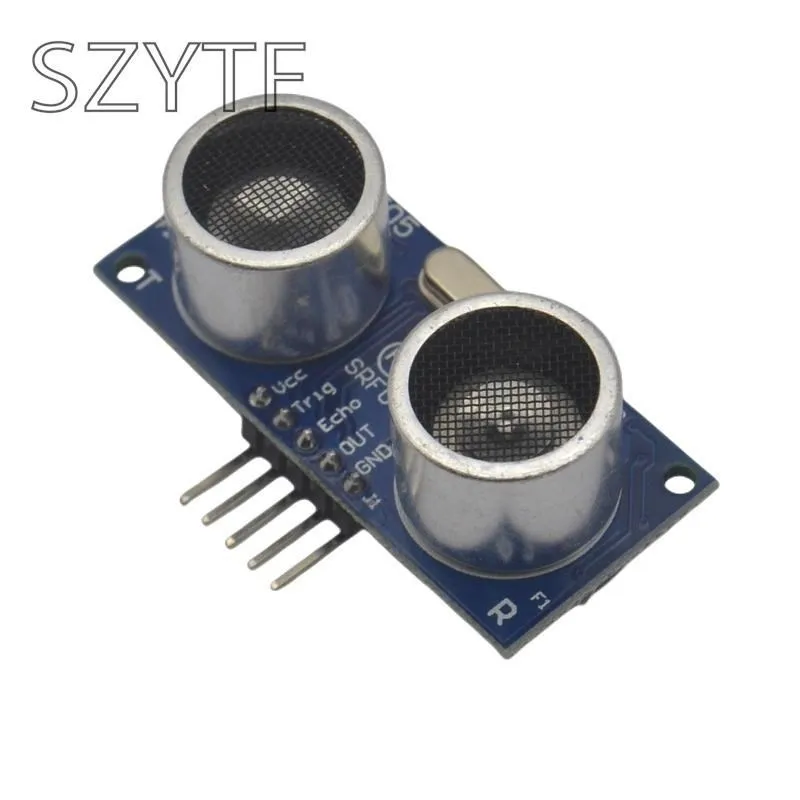

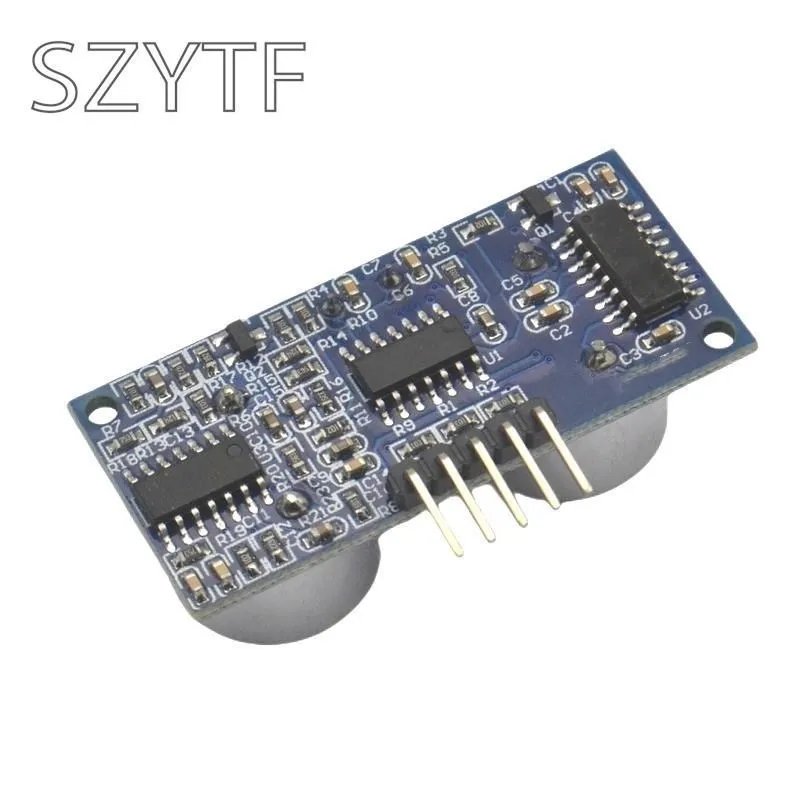

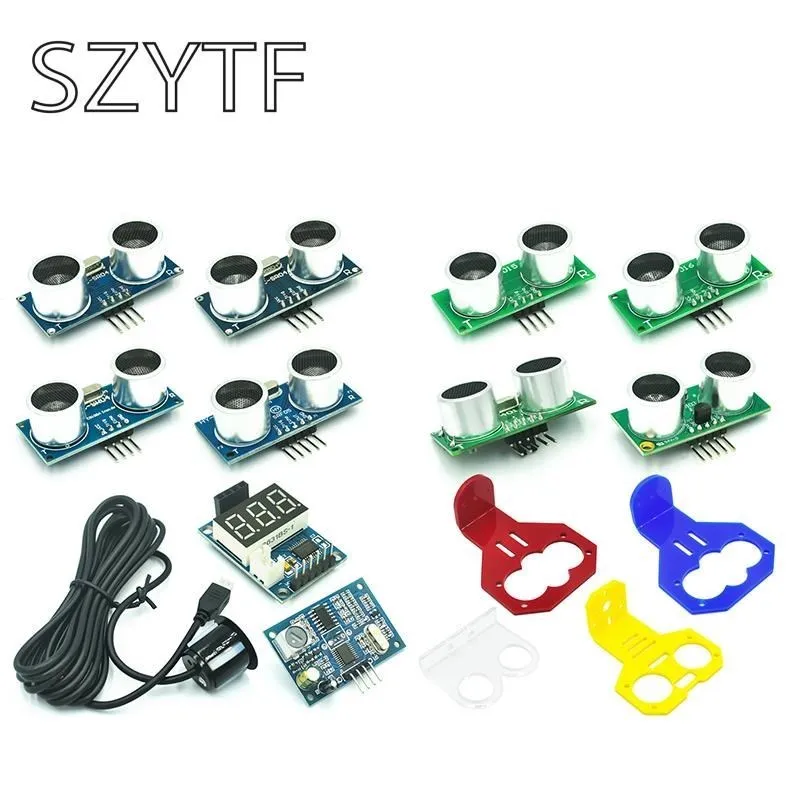

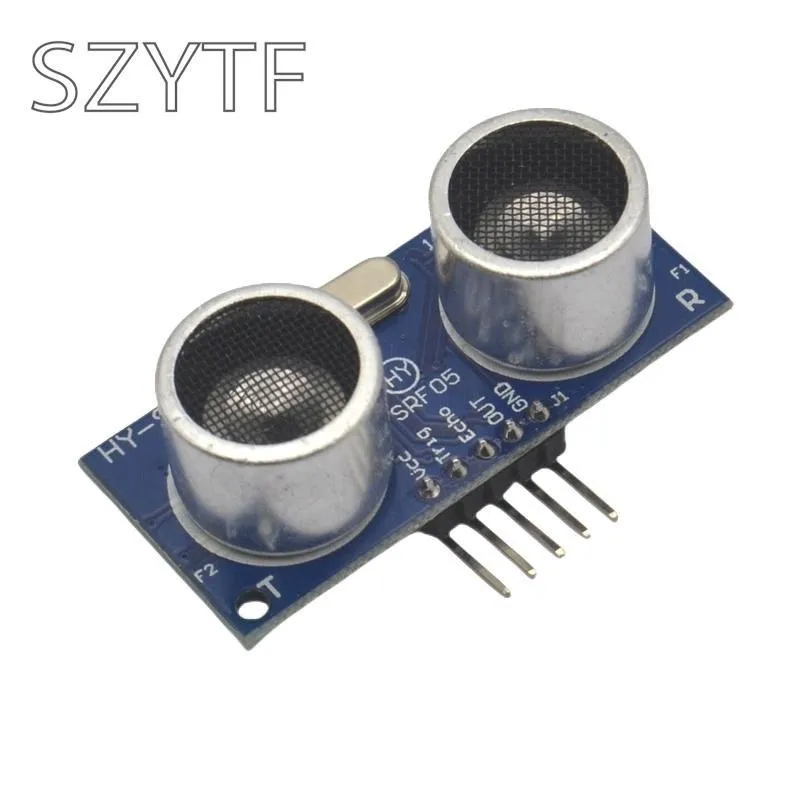

Cómo utilizar este producto: Un puerto de control envía un nivel alto por encima de 10US y puede esperar a que el nivel de salida sea alto en el puerto receptor.Una vez que haya una salida, puede iniciar el temporizador para contar, y cuando el puerto se vuelve bajo, puede leer el tiempo. El valor del dispositivo, en este momento, es el momento de este rango, para calcular la distancia.Esta medición periódica continua, puede alcanzar el valor de su medición móvil~~~ El principio de funcionamiento del módulo:
(1) Utilice IO para activar el rango y dar una señal de alto nivel de al menos 10us;
(2) El módulo envía automáticamente 8 ondas cuadradas de 40 kHz y detecta automáticamente si hay un retorno de señal;
(3) Hay un retorno de señal, un nivel alto se emite a través de IO y la duración del nivel alto es el tiempo desde la onda ultrasónica hasta el retorno.Distancia de prueba=(tiempo de alto nivel * velocidad del sonido (340 M/S))/2;
Voltaje de funcionamiento: CC 5 V
*Corriente de trabajo: 2,2 mA
*Temperatura de trabajo: 0~+70 grados
*Método de salida: GPI0
*Ángulo de inducción: menos de 15 grados
*Distancia de detección: 2 cm-400 cm
*Precisión de detección: 0,3 cm+1%
*Tamaño: 44 mm * 20 mm * 14,8 mm
Peso: 7 gramos
Módulo de alcance ultrasónico US-015
1 Descripción general
El módulo de medición de distancia ultrasónico US-015 puede realizar la función de medición de distancia sin contacto de 2 cm ~ 4 m, el voltaje de la fuente de alimentación es de 5 V, la corriente de trabajo es 2.2 mA y admite el modo de comunicación GPIO y el trabajo es estable y confiable.
2.Descripción de la interfaz
Este módulo tiene una interfaz: fuente de alimentación de 4 pines e interfaz de comunicación.
La interfaz de 4 pines es un pin curvo con un paso de 2,54 mm, como se muestra en la siguiente figura:
Módulo de alcance ultrasónico US-016
Nota: US-016 es el único módulo de medición de distancia ultrasónico con salida analógica del mercado.El voltaje analógico de salida es proporcional al valor de distancia y se puede conectar fácilmente a otros sistemas.US-016 funciona de manera estable y confiable.
Descripción general: El módulo de medición de distancia ultrasónico US-016 puede realizar la función de medición de distancia sin contacto de 2 cm a 3 m.El voltaje de la fuente de alimentación es de 5 V y la corriente de funcionamiento es de 3,8 mA.Admite salida de voltaje analógico y es estable y confiable.Este módulo se puede configurar en diferentes rangos según los diferentes escenarios de aplicación (la distancia máxima de medición es de 1 m y 3 m respectivamente); cuando el pin de alcance está suspendido, el alcance es de 3 m.
US-016 puede convertir la distancia medida en una salida de voltaje analógica y el valor del voltaje de salida es proporcional a la distancia medida.*Voltaje de funcionamiento: CC 2,4 V ~ 5,5 V * Corriente de funcionamiento: 2 mA
Temperatura de trabajo: -20~+70 grados*Modo de salida: nivel o UART*Ángulo de inducción: menos de 15 grados
*Distancia de detección: 2 cm-450 cm
*Precisión de detección: 0,3 cm+1%
*Tamaño: 44 mm * 20 mm * 14,8 mm
*Peso: 8 g
Módulo de alcance ultrasónico US-100
Este módulo es de tipo mejorado y el módulo en sí tiene compensación de temperatura.
1.El rendimiento de este módulo es estable y se mide la distancia:
Alta precisión del módulo, zona ciega (2 cm), rango estable
2.Principales parámetros técnicos:
1) Voltaje de funcionamiento: DC5V
2) Corriente de reposo: menos de 2 mA
3) Nivel de salida: alto 5V
4) Nivel de salida: OV inferior
5) Ángulo de inducción: no más de 15 grados
6) Distancia de detección: 2 cm-450 cm
7) Alta precisión: hasta 1 mm
3.Método de cableado:
VCC, disparador (terminal de control), eco (terminal receptor), GND
4.Cómo utilizar:
Un puerto de control envía un nivel alto por encima de 10US y puede esperar una salida de alto nivel en el puerto receptor.Una vez que haya una salida, puede iniciar el temporizador para contar.Cuando este puerto se vuelve bajo, puede leer el valor del temporizador.El tiempo es el tiempo de esta medición de rango para calcular la distancia.Esta medición periódica continua puede alcanzar el valor de su medición móvil ~ 1 ~
5.Principio de funcionamiento del módulo:
(1) Utilice IO para activar el rango y dar una señal de alto nivel de al menos 10us;
(2) El módulo envía automáticamente 8 ondas cuadradas de 40 kHz y detecta automáticamente si hay un retorno de señal;
(3) Hay un retorno de señal, un nivel alto se emite a través de I0 y la duración del nivel alto es el tiempo desde la onda ultrasónica hasta el retorno.Distancia de prueba=(tiempo de alto nivel * velocidad del sonido (340 M/S))/2;
Descripción general
El módulo de medición de distancia ultrasónico US-100 puede realizar la función de medición de distancia sin contacto de 2 cm ~ 4.5 m, tiene un amplio rango de entrada de voltaje de 2.4~5.5 V, el consumo de energía estática es inferior a 2 mA y tiene un sensor de temperatura para corregir los resultados de la medición de distancia.Tiene múltiples métodos de comunicación como GPIO, puerto serie y tiene un dispositivo de vigilancia en su interior, lo que lo hace estable y confiable.
Descripción de la interfaz
Este módulo tiene dos interfaces, a saber, el puente de selección de modo y la interfaz de 5 pines.La interfaz del puente de selección de modo se muestra en la siguiente figura:
El espacio entre los puentes de selección de modo es de 2,54 mm. Cuando la tapa del puente está enchufada, está en modo UART (puerto serie), y cuando está desconectado, está en modo de disparo de nivel.
