Color
Descripción
Preste especial atención; Los siguientes son métodos de conexión incorrectos:
De lo siguiente no pertenece a problemas de calidad, todos son errores de cableado, no emptor de aviso de garantía:
1, desde las pruebas voluntarias después del éxito, el uso de TXD o RXD y cortocircuito
2, el módulo cumple con la fuente de alimentación que causa daños
Características del producto:

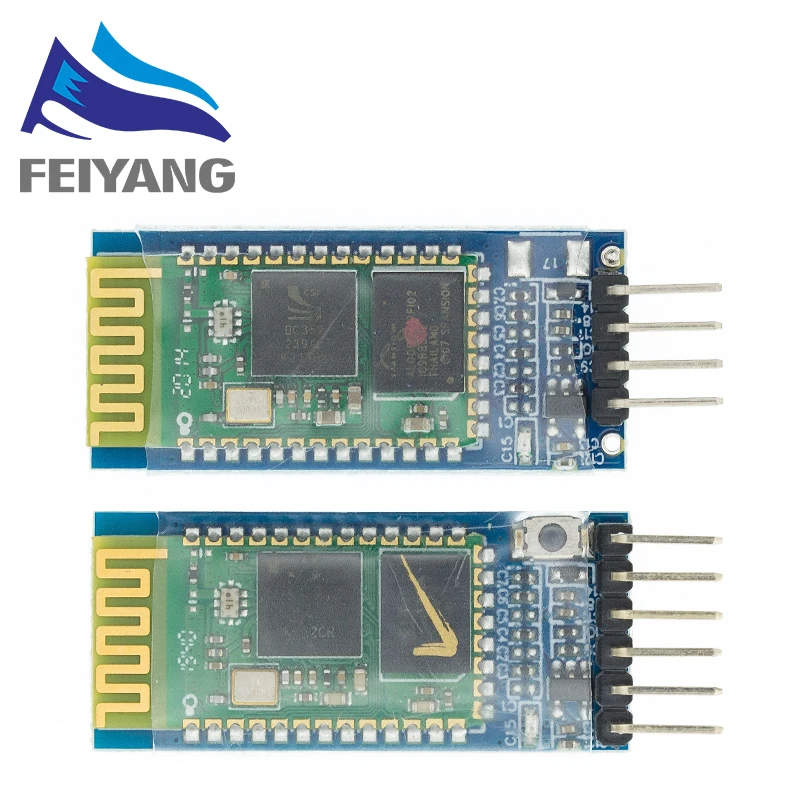

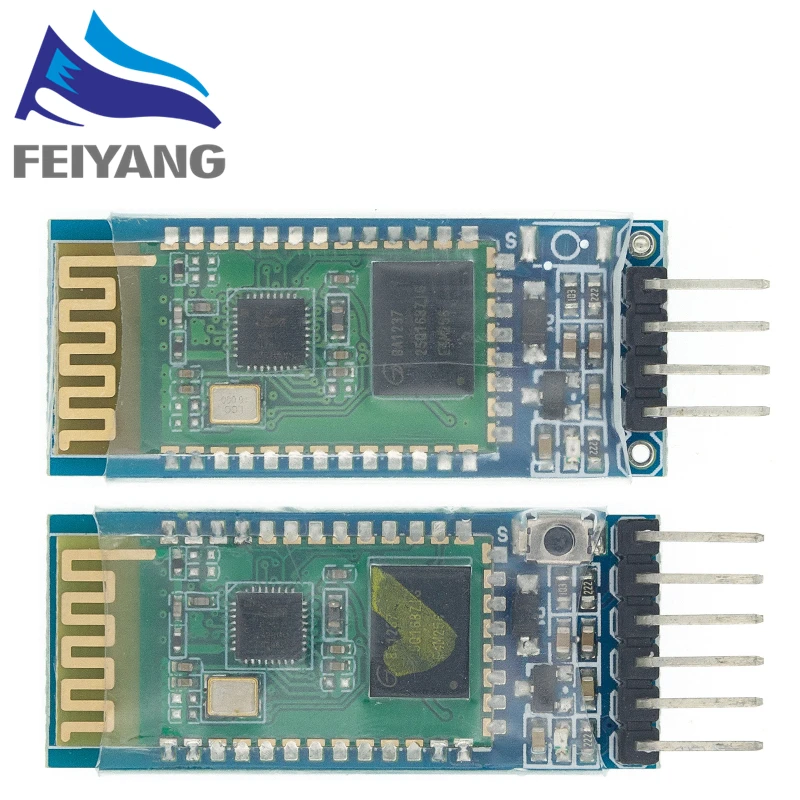

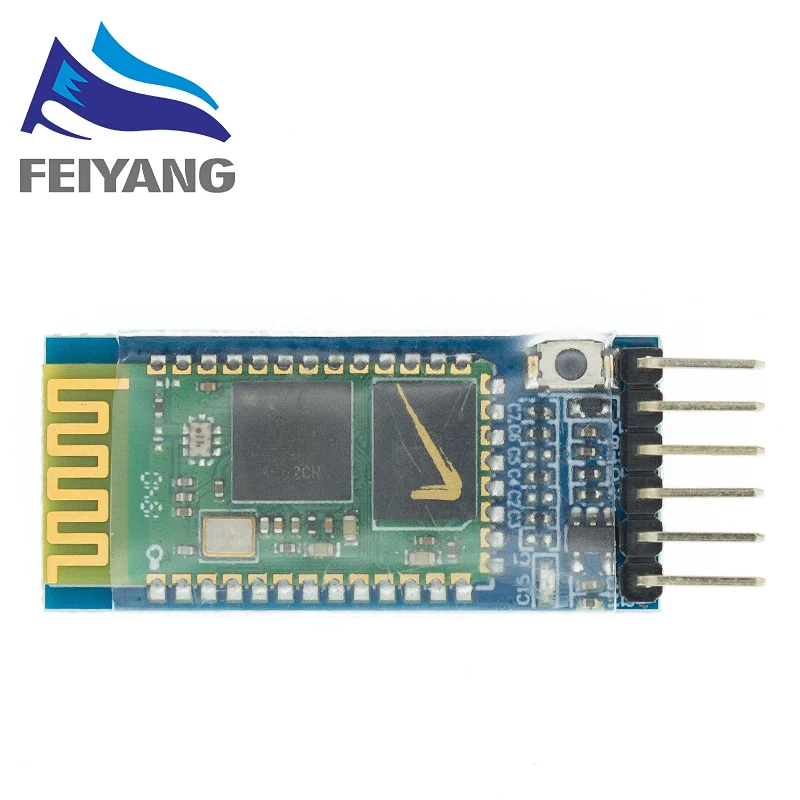

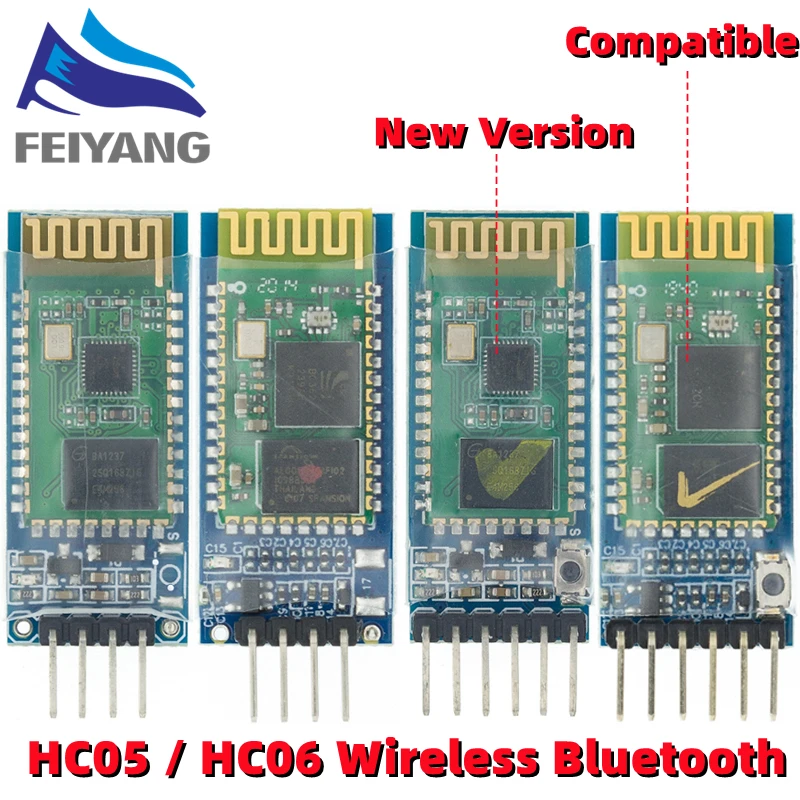

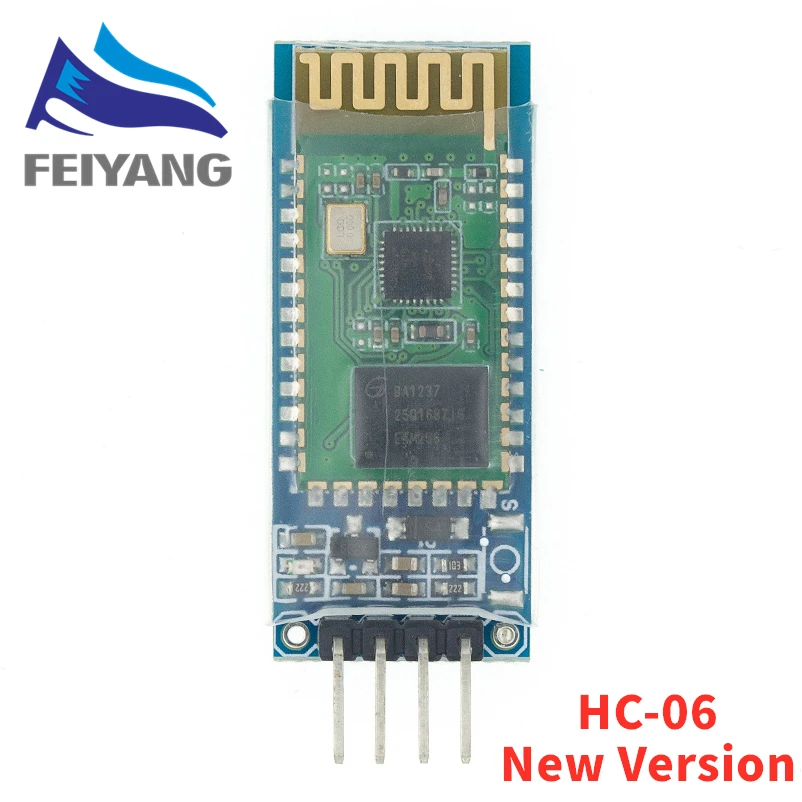

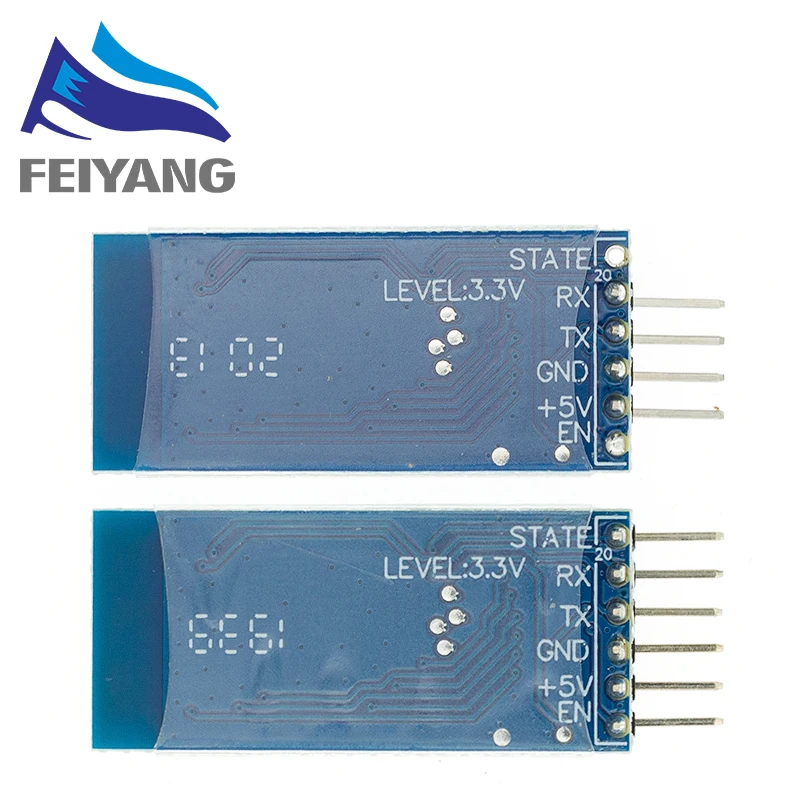

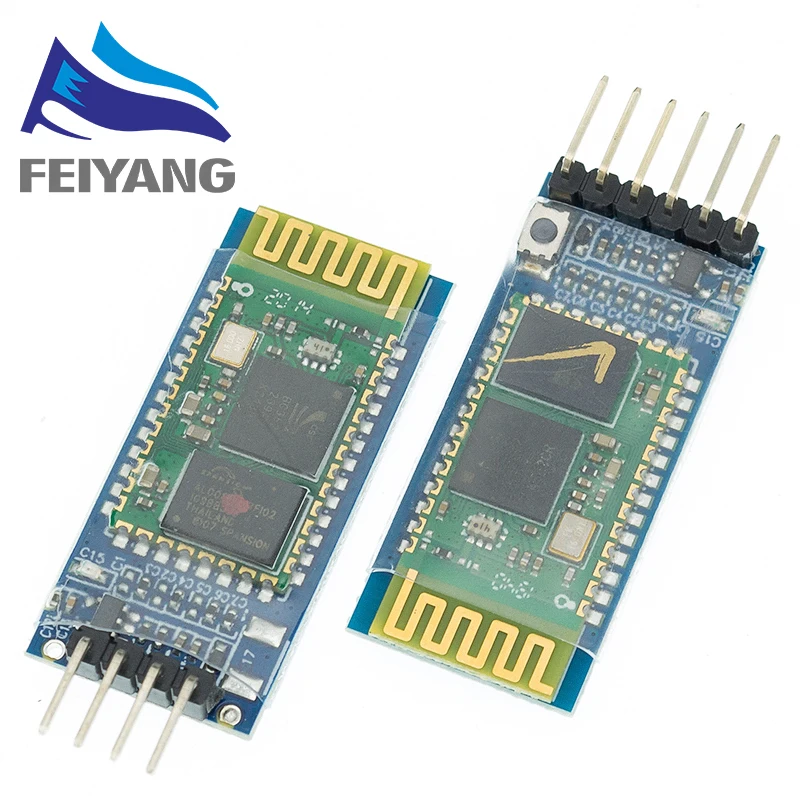

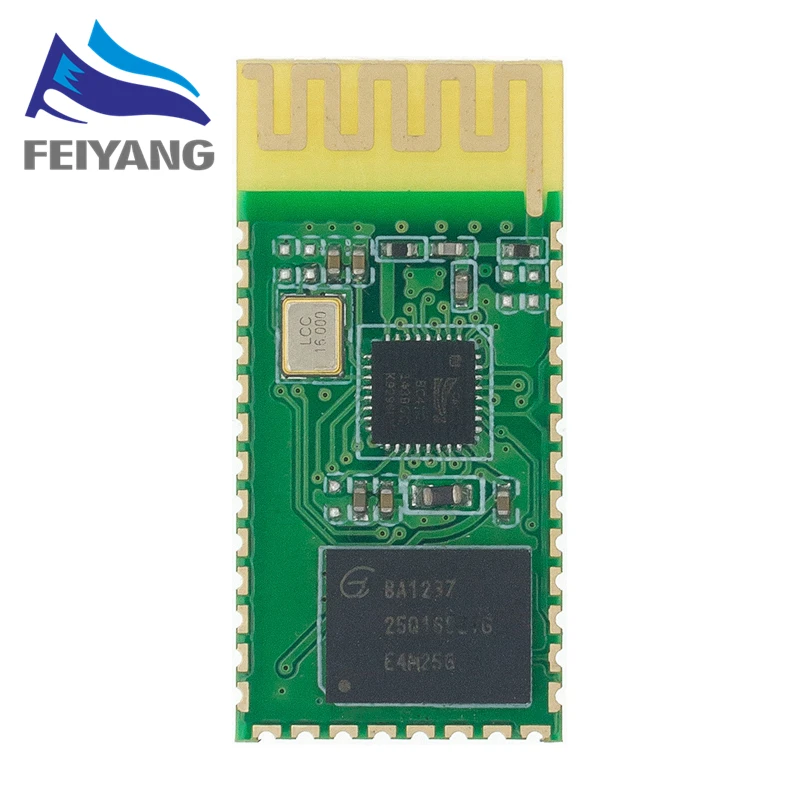

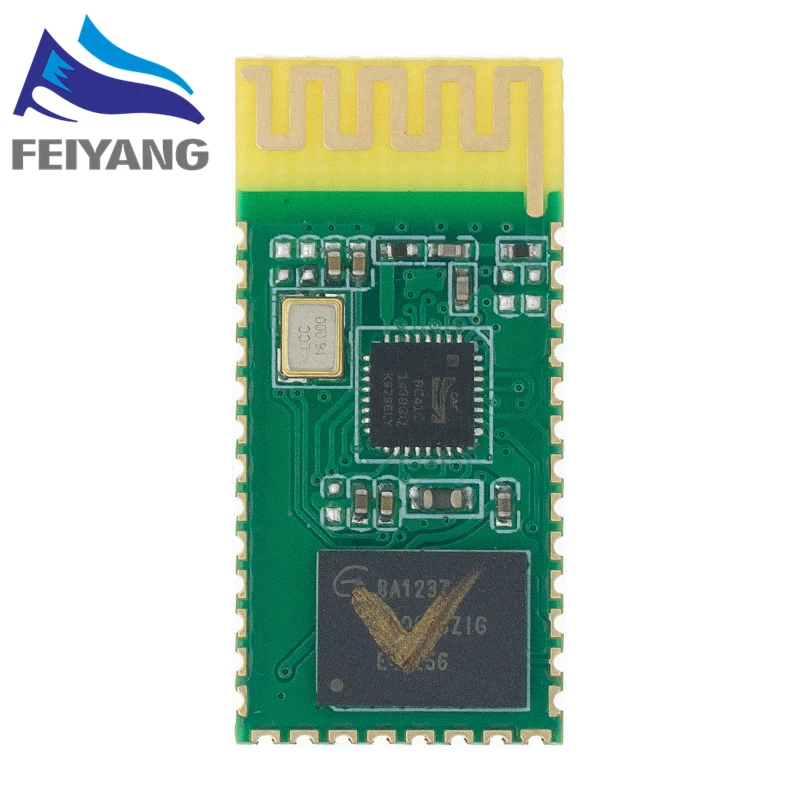

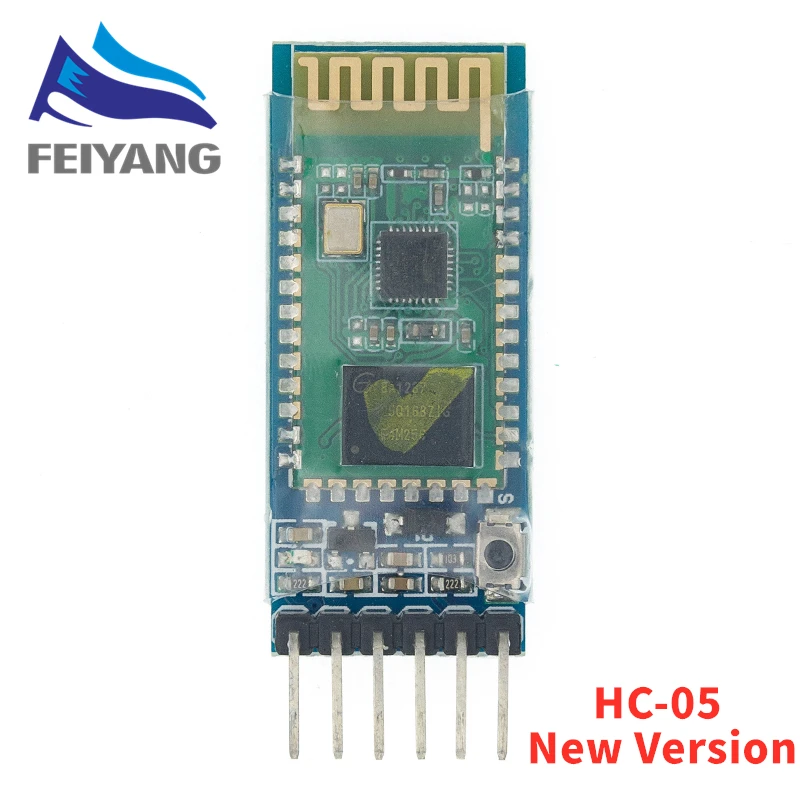

Usando HC - 06 del módulo 1, un módulo central, que conduce a la interfaz que incluye VCC, GND, TXD, RXD, pin de salida de estado LED reservado, MCU puede indicar si el bluetooth está conectado a través del pie, desde el pin KEY de la máquina no es válido
2, el LED indica un estado de conexión bluetooth, el twinkle dijo que no había conectividad bluetooth, Chang Liang dijo que el bluetooth está conectado y enciende el puerto
3, fondo de página "3,3 V, voltaje de entrada 3,6 ~ 6 V, corriente cuando no está emparejado aproximadamente 30 ma, coincidiendo después de aproximadamente 10 ma, ¡no más de 7 V de voltaje de entrada!
4, nivel de interfaz de 3,3 V, se puede conectar directamente a todo tipo de microcomputadores de un solo chip (51, AVR, PIC, ARM, MSP430, etc.), el chip único de 5 V se puede conectar directamente, sin MAX232 no pudo través de MAX232.
5, borrando la distancia efectiva de 10 metros, es posible más de 10 metros, pero no a esta distancia de calidad de conexión
Después de 6, el emparejamiento cuando se usa el puerto serie full duplex, no necesita conocer ningún protocolo bluetooth, pero admite solo uno de los ocho bits de datos, bits de parada y verificación de paridad del formato de comunicación, que es el formato de comunicación más utilizado, no es compatible con otros formatos.
7, cuando la conexión bluetooth no se haya establecido empareciendo el comando AT, establezca la velocidad en baudios, el nombre y la contraseña y configure los parámetros de ahorro de energía.Después de que la conexión bluetooth cambie automáticamente al modo de paso
8, tamaño pequeño (3,57 cm * 1,52 cm), fábrica SMT, garantiza la calidad del parche.Y coloque un tubo termorretráctil transparente, polvo y hermoso, y tiene cierta capacidad antiestática.
9, este enlace para la máquina, desde la función y todo tipo de computadora con bluetooth, host bluetooth, con la mayoría de teléfonos móviles bluetooth, PDA, PSP y otros pares de terminales inteligentes, sin coincidir entre la máquina.
Pequeño sentido común (muy importante):
TXD: remitente, generalmente expresado como remitente, comunicación normal RXD debe conectar otro equipo.
RXD: receptor, generalmente expresado como receptor, la comunicación normal TXD debe conectar otro equipo.
Cuando la propia comunicación normal, TXD recoge el equipo RXD para siempre.
De la recopilación espontánea: comunicación normal RXD TXD conecta otros dispositivos, por lo que si desea recibir sus datos de envío como su nombre lo indica, es decir, recibir sus datos de envío, es decir, su propio TXD conectado directamente al RXD, utilizado para probar el envío y la recepción es Normal, es el método de prueba más fácil y rápido, cuando hay un problema, realizar la prueba primero para determinar si el producto falla. También conocido como prueba de bucle posterior.
