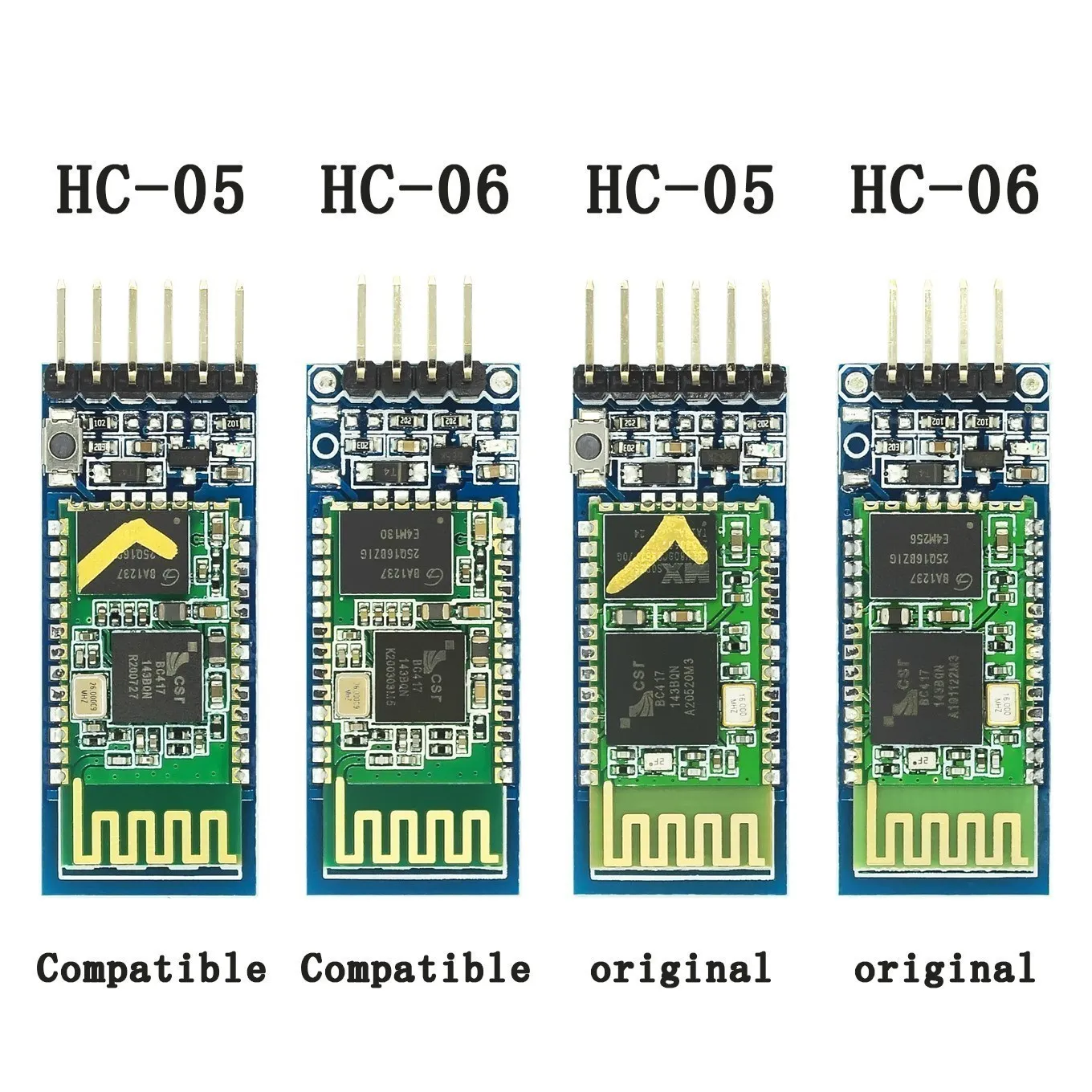

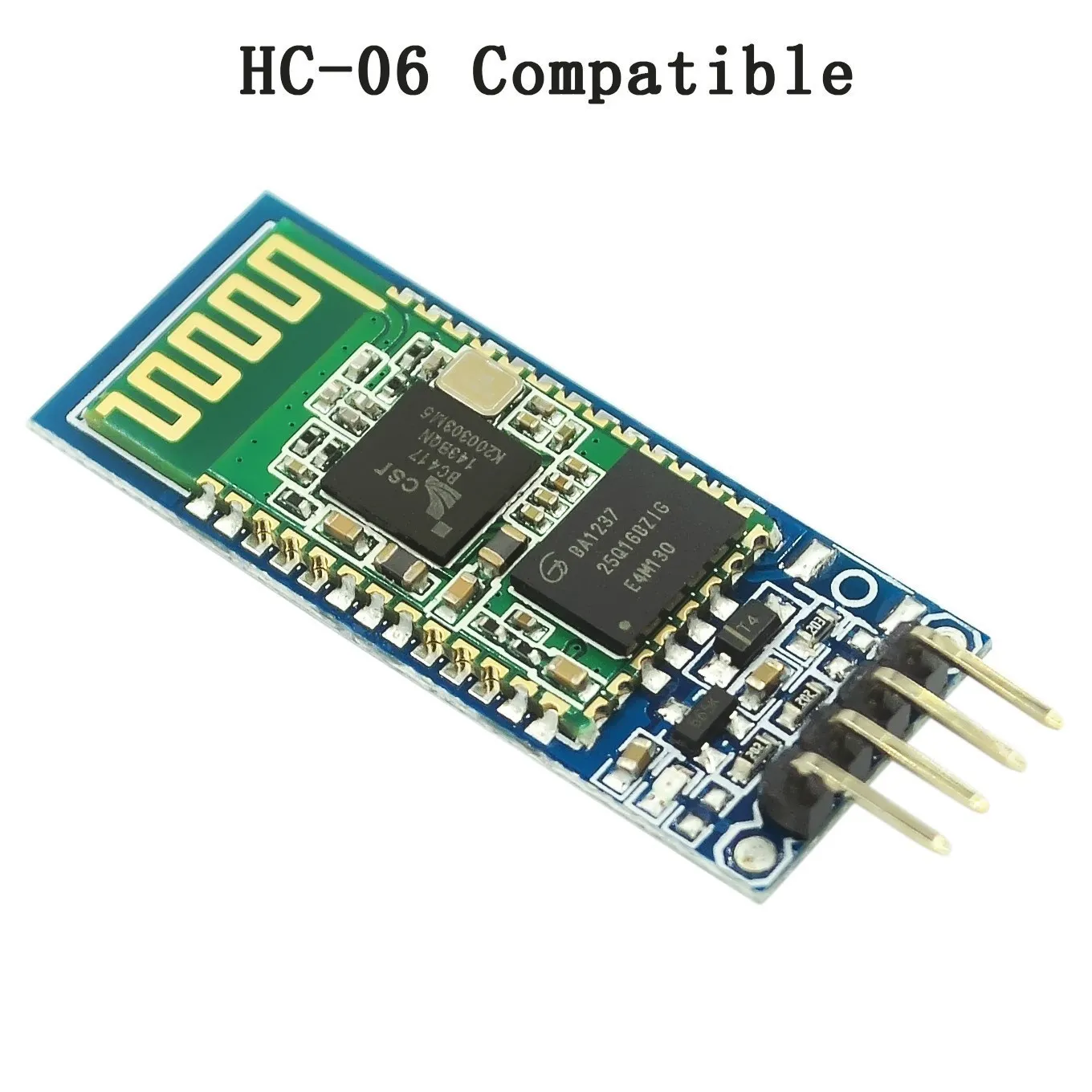

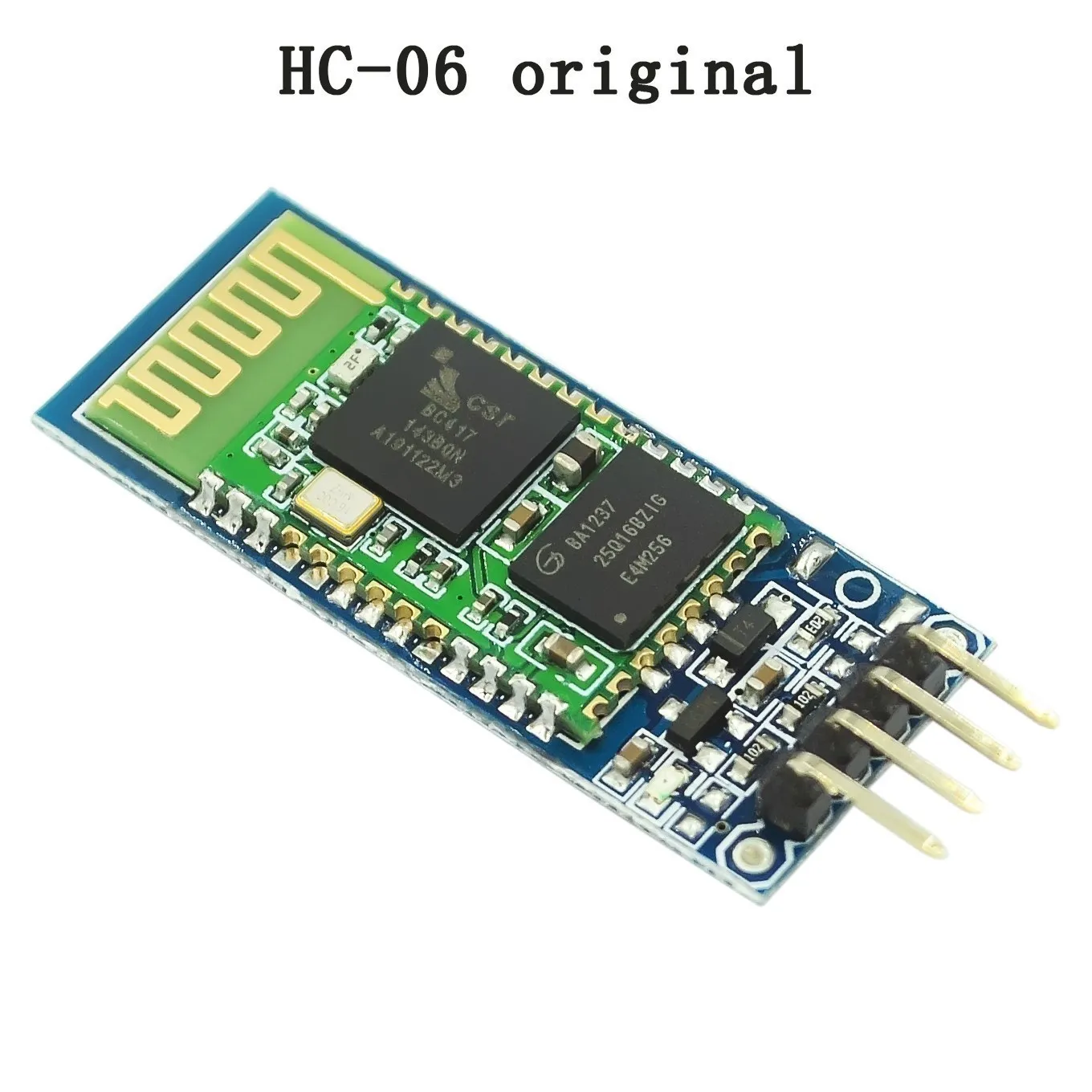

HC-05 HC 05 hc-06 HC 06 RF inalámbrico para módulo esclavo transceptor Bluetooth RS232/TTL a UART convertidor y adaptador para arduino

1.1 Consejos (Muy importante):
TXD: extremo de envío, generalmente expresado como su propio extremo de envío, la comunicación normal debe estar conectada al RXD de otro dispositivo.
RXD: extremo receptor, generalmente expresado como su propio extremo receptor, la comunicación normal debe estar conectada al TXD de otro dispositivo.
¡Comunicación normal cuando el TXD en sí siempre está conectado al dispositivo RXD!
Autoabsorción: comunicación normal TXD RXD conecta otros dispositivos, por lo que si desea recibir sus datos, como lo indica el nombre, está recibiendo ellos mismos para enviar datos, está conectado directamente al RXD TXD, es decir, se usa para probar si el envío y recepción de lo mismo normal es el método de prueba más simple es el más rápido, cuando surgen problemas primero, realice esta prueba para determinar si el producto falla.También conocido como prueba de bucle.

1,2 Lógica de nivel:
Nivel TTL: normalmente los datos se expresan en binario.Se especifica que +5V equivale a la lógica "1" y 0V equivale a la lógica "0".Se le llama sistema de señal TTL y lógica positiva.
Nivel RS232: adopte -12V a -3V, equivalente a la lógica "0", nivel lógico de +3V a +12V, equivalente a la lógica "1", es una lógica negativa

1.3 Características del producto:

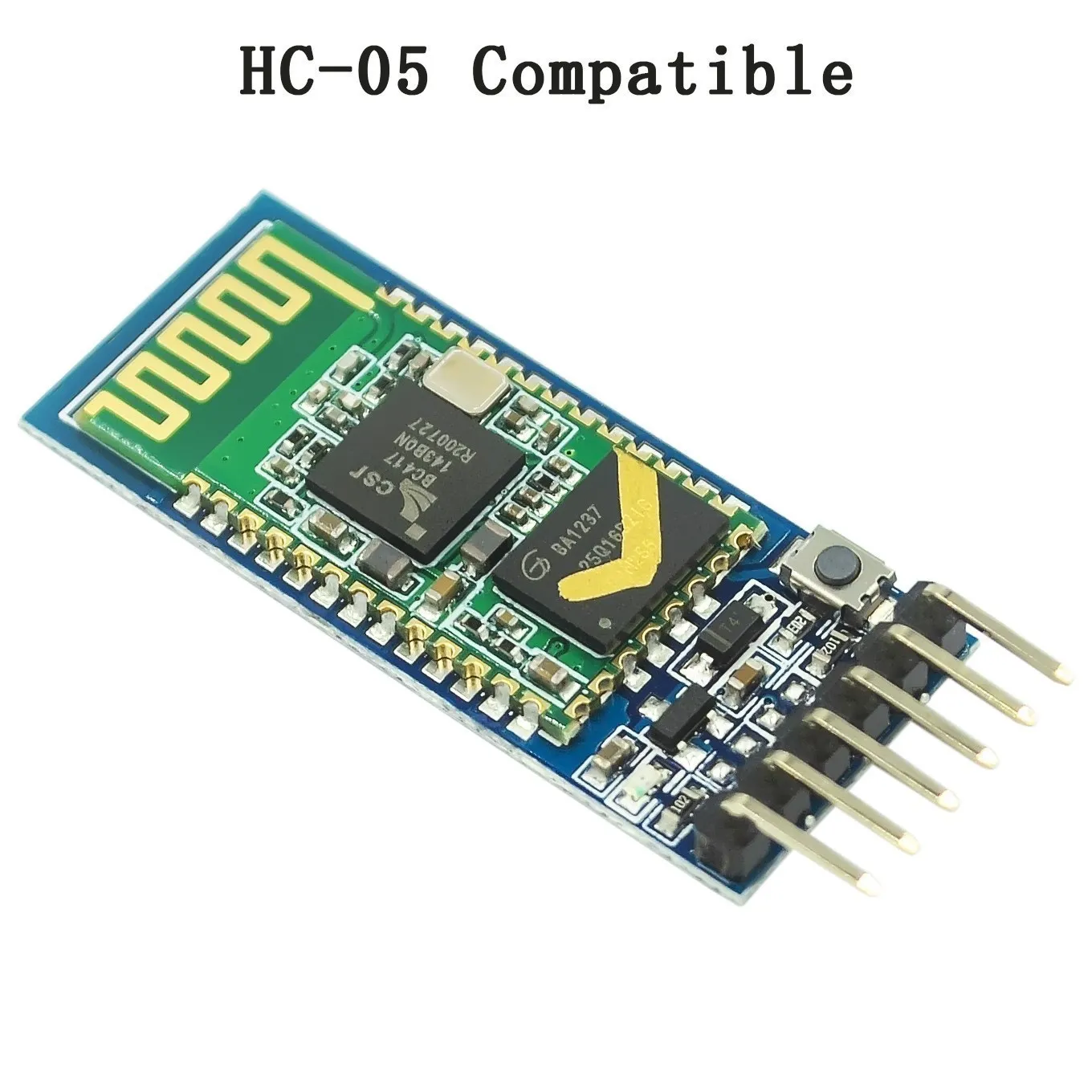

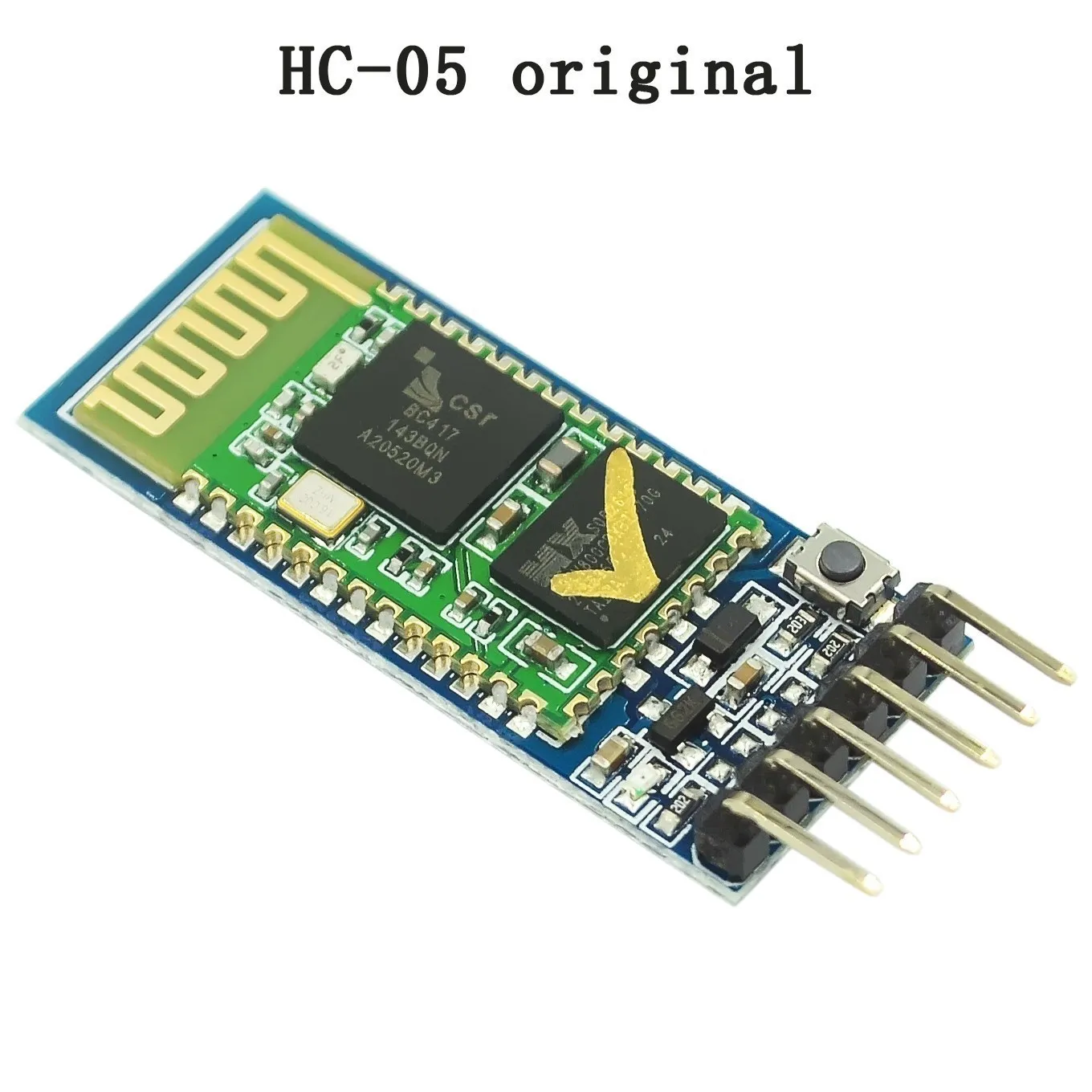

1, el módulo central utiliza HC-05 desde el módulo, la interfaz de salida incluye VCC, GND, TXD, RXD, pin KEY, pin de estado de conexión (STATE), la salida es baja si no está conectada, la salida es alta después de conectarse
2.El LED indica el estado de la conexión.Parpadeo rápido significa que no hay conexión; parpadeo lento significa modo AT; doble parpadeo significa que está conectado y el puerto está abierto
La placa inferior está equipada con un diodo de conexión anti-reversa, con 3,3 V LDO, el voltaje de entrada es de 3,6-6 V, la corriente no emparejada es de aproximadamente 30 mA, la corriente emparejada es de aproximadamente 10 mA, ¡se prohíbe que el voltaje de entrada exceda los 7 V!
4, nivel de interfaz 3,3 V, se puede conectar directamente a una variedad de microcontroladores (51, AVR, PIC, ARM, MSP430, etc.), el microcontrolador de 5 V también se puede conectar directamente, sin MAX232 ¡no puede pasar por MAX232!
5, distancia efectiva abierta de 10 metros (la potencia CLASE es CLASE 2), también es posible más de 10 metros, pero la calidad de conexión de esta distancia no está garantizada
6.Después del emparejamiento, cuando se utiliza el puerto serie full-duplex, no es necesario conocer ningún protocolo.Admite bits de datos de 8 bits, bits de parada de 1 bits y formato de comunicación de verificación de paridad, que también es el formato de comunicación más comúnmente utilizado, y otros formatos no son compatibles.
7.Puede ingresar al modo de comando AT elevando 34 pies para configurar parámetros e consultar información
8, tamaño pequeño (3,57 cm * 1,52 cm), producción de SMT de fábrica, para garantizar la calidad de SMT.Y coloque un tubo termorretráctil transparente, a prueba de polvo y hermoso, y tiene cierta capacidad antiestática.
9.Cambie al modo host o esclavo usando EL comando AT y conéctese al dispositivo especificado usando el comando AT
10, soporte de 4800bps a1382400bps entre velocidad en baudios estándar

1,4 Uso del producto:
Después del emparejamiento, el puerto serie se puede utilizar como puerto serie de velocidad en baudios fija.Por lo tanto, siempre que el dispositivo del puerto serie esté en el formato de comunicación "velocidad en baudios fija, 8 bits de datos, sin verificación de paridad", puede reemplazar directamente el puerto serie cableado original sin modificar el programa.Como adquisición de datos, automóviles inteligentes, impresoras en serie, control de pantalla de tiras de matriz de puntos para exteriores, etc.
Emparejamiento con computadora: adecuado para que la computadora y el dispositivo se comuniquen a través del puerto serie, el método de uso es el mismo que el del puerto serie
Emparejamiento con teléfono móvil: adecuado para la comunicación entre teléfono móvil y dispositivo a través del puerto serie, el método de uso es el mismo que el del puerto serie
Emparejamiento con host: es adecuado que dos dispositivos se comuniquen directamente a través del puerto serie, como entre una microcomputadora de un solo chip y una microcomputadora de un solo chip, un puerto serie con cable y una microcomputadora de un solo chip, etc.El método de uso es el mismo que el puerto serie.

Uso flexible:
Conversión de velocidad en baudios, debido a que el extremo receptor y el extremo de envío pueden elegir su propia velocidad en baudios, en el caso de un pequeño volumen de datos se puede utilizar como equipo de conversión de velocidad en baudios.

2.1 Cómo conectar el módulo a la computadora (efectivo en modo esclavo)
Aquí hay un ejemplo de emparejarlo con una computadora:
Primero, encienda el módulo de paso y luego parpadee el LED.Abra "Mi ubicación" y haga clic en "Buscar dispositivos en el rango válido".

El sistema busca dispositivos con el nombre predeterminado del dispositivo "linvor" (nombre modificado si se modifica, como "jiayuanelectron"), haga doble clic o haga clic derecho y elija "agregar dispositivo".

Ingrese la contraseña de emparejamiento (predeterminado: 1234),

Haga clic en "A continuación".Si la contraseña es correcta, se establecerá la conexión entre la computadora y el módulo de paso.Si el dispositivo de puerto serie no se ha instalado antes, el sistema instalará automáticamente el controlador y generará un puerto serie virtual

Haga clic en Config, seleccione el puerto COM apropiado,

Aquí solo puedo elegir COM5, que es el puerto serie para el funcionamiento de la computadora después de la conexión.Por ejemplo, CUANDO abri el com5 aquí, el LED del módulo cambiará de parpadeo rápido a parpadeo doble.En este momento, solo necesita utilizar el módulo como puerto serie de la velocidad en baudios fija de la computadora, pero es inalámbrico.
Consejos:

1.El voltaje de alimentación debe ser de 5 V, no 3,3 V.

2.No conecte el pin del cable de alimentación al cable de datos.Confirmelo cuidadosamente antes de conectar el cable.

3.El LED debe ingresar al modo de parpadeo lento antes de la prueba de comando AT.

4.Después de ingresar cada instrucción AT, debe presionar Enter para enviarla

5.Si no se puede devolver OK, cambie RXD y TXD

6.No rasgue el tubo termorretráctil ni lo suelde usted mismo.De lo contrario, se descontará la garantía y el servicio de devolución y reemplazo.

7. Los RXD y TXD en UNO no se pueden utilizar para conectar el módulo para la prueba de instrucciones AT
