Análisis general del producto

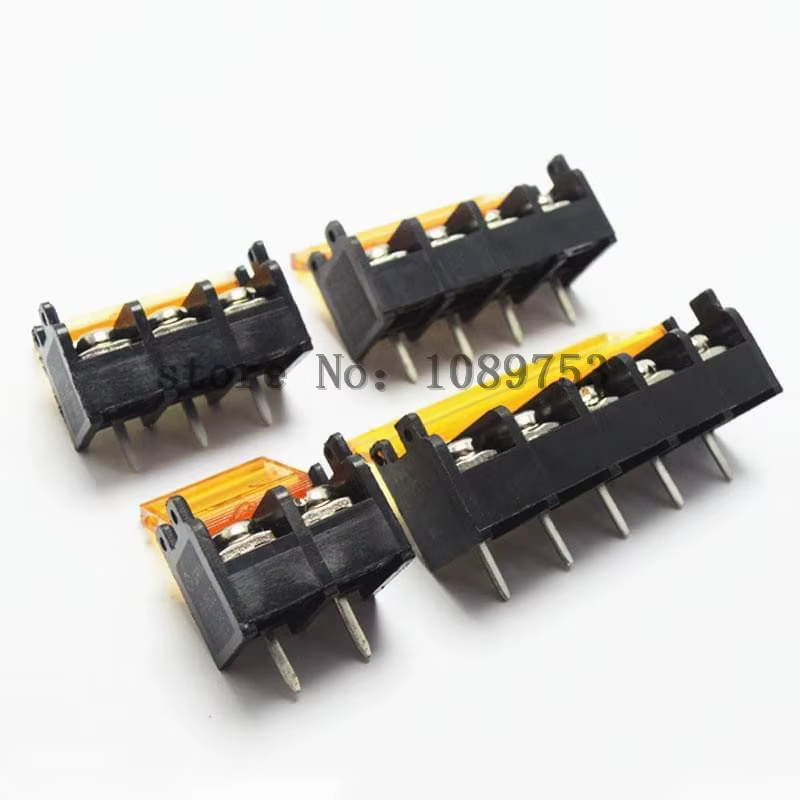

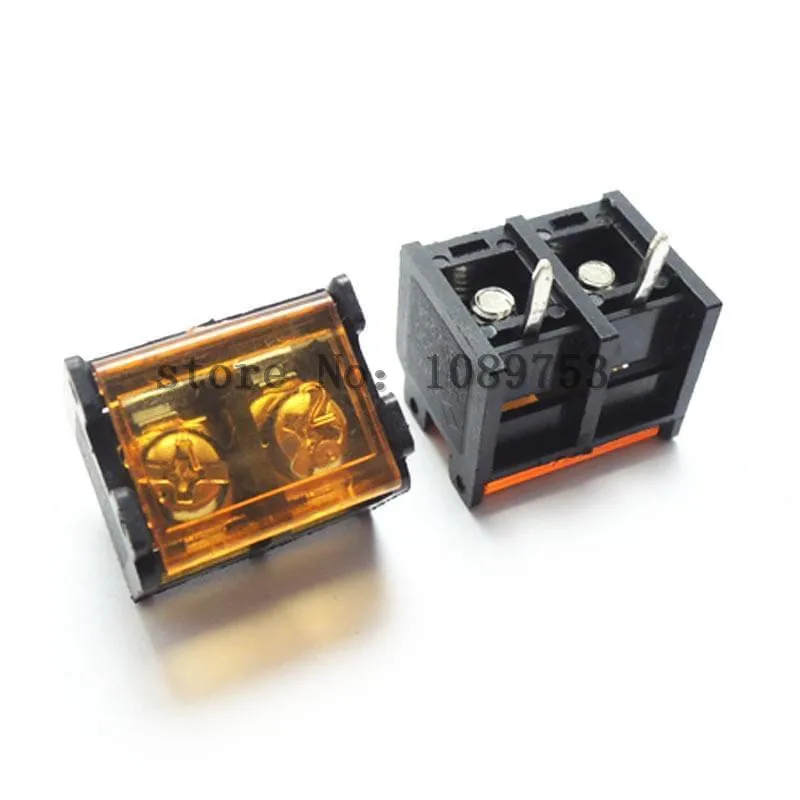

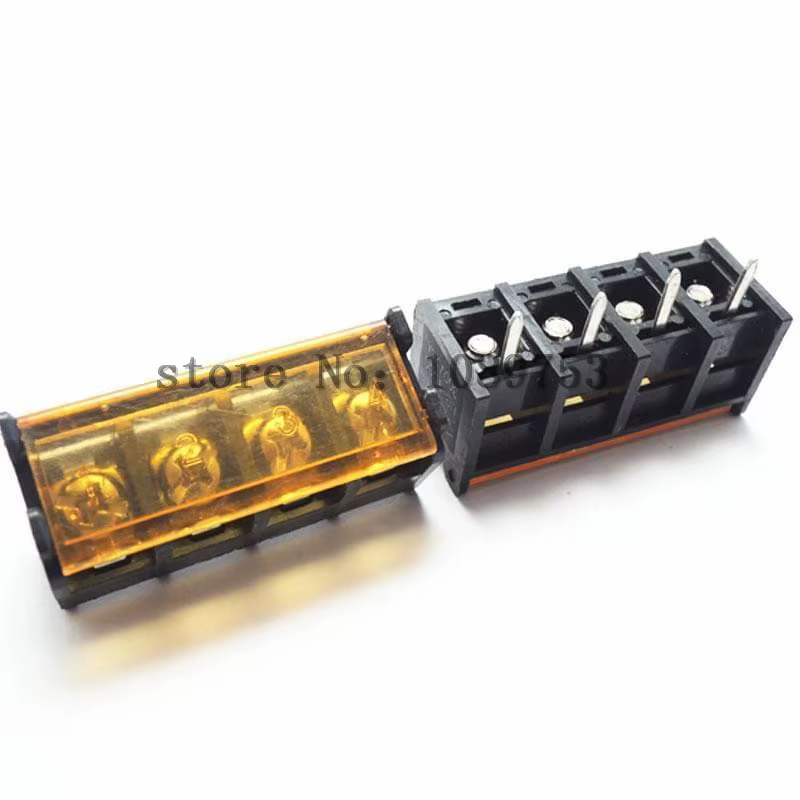

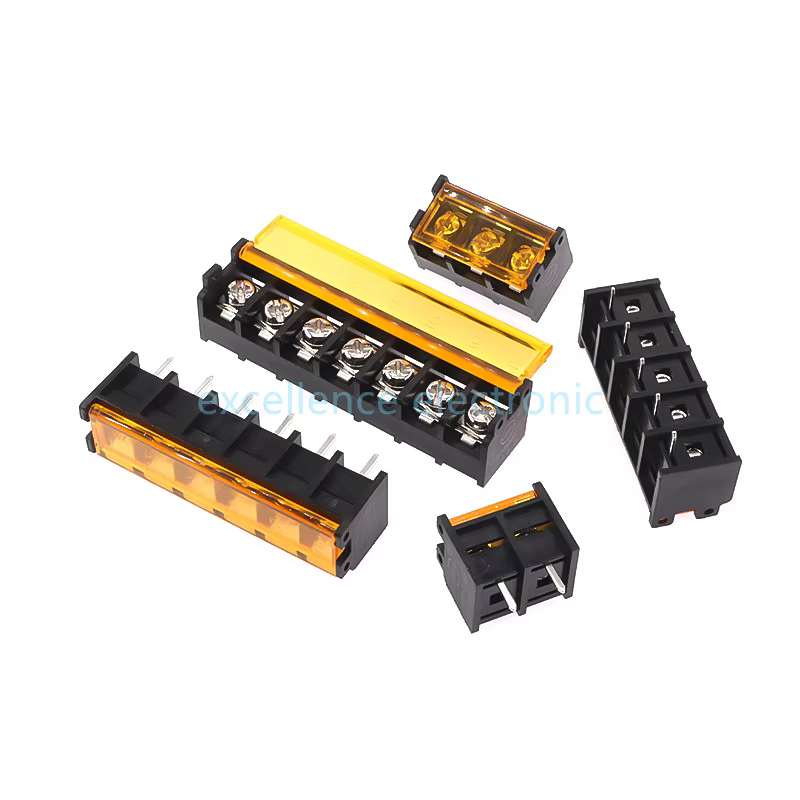

Tras varias semanas utilizando los conectores de bloque de terminales HB‑9500 en distintos entornos de prototipado y montaje de placas, mi impresión global es que se trata de una solución robusta y bien pensada para aplicaciones que requieren conexiones seguras a nivel de placa. El hecho de recibir cinco unidades en un solo pack permite abordar proyectos medianos sin preocuparse por la disponibilidad inmediata de repuestos, algo que valoro mucho cuando trabajo en prototipos iterativos donde es frecuente volver a soldar o reemplazar bloques por cambios de diseño. El rango de polos (de 2 a 10) brinda suficiente flexibilidad para adaptarse tanto a fuentes de alimentación simples como a paneles de control con múltiples señales de entrada y salida. En mi uso diario los he probado con fuentes de 24 V DC para tiras LED de alta potencia, con entradas de señal de sensores industriales y como punto de interconexión en una placa de prueba para un inversor de bajo voltaje. En todos los casos el comportamiento ha sido estable, sin señales de sobrecalentamiento ni de pérdida de contacto tras ciclos de temperatura y vibración moderada.
Calidad de construcción y materiales

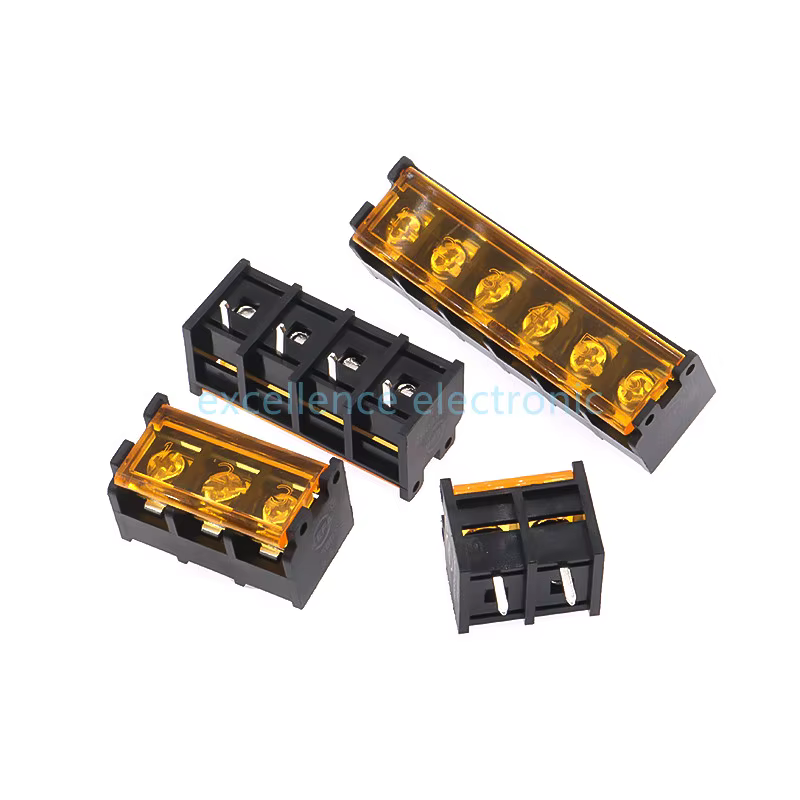

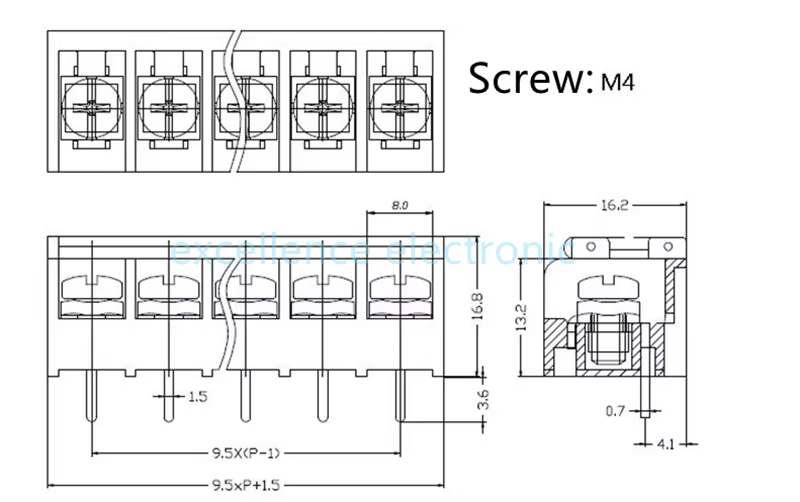

La elección de materiales es uno de los puntos más destacados de este bloque. El terminal de latón estañado ofrece una baja resistencia de contacto y, combinado con el tornillo de acero niquelado, proporciona una buena resistencia a la corrosión, aspecto esencial cuando el dispositivo se instala en ambientes con cierta humedad o donde puedan aparecer vapores de soldadura. Durante mis pruebas he expuesto los conectores a un entorno de prueba de humedad relativa del 85 % a 40 °C durante 48 horas y no he observado oxidación visible ni aumento significativo de la resistencia de contacto (medida con un microohmímetro antes y después del test). La carcasa de poliamida PA66 con clasificación UL94V‑0 se siente rígida al tacto y, tras someterla a una prueba directa de llama con un mechero de butano durante cinco segundos, el material se extinguió rápidamente sin gotear, confirmando su propiedad retardante. El espaciado de 9,5 mm resulta adecuado para evitar arcos entre polos adyacentes incluso cuando se trabaja cerca del límite de 300 V, algo que he verificado aplicando gradualmente tensiones de hasta 350 V (solo para pruebas de límite, no para operación continua) y observando que la fuga de corriente permanecía por debajo de los niveles detectables con mi multímetro de aislamiento.
Acabado y detalles de montaje

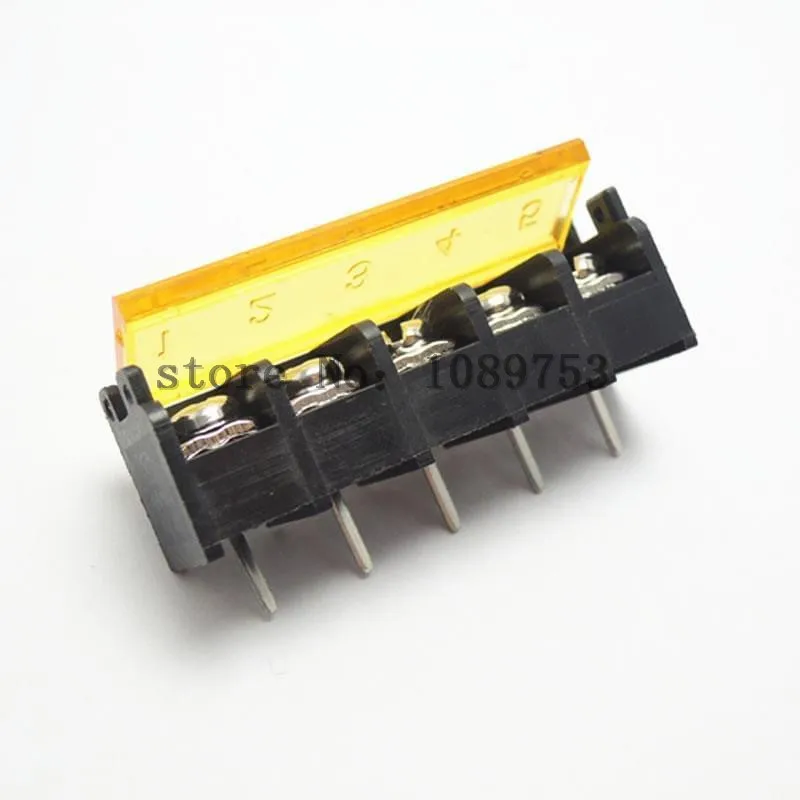

Los tornillos M4 vienen previamente instalados y su cabeza ranurada permite el uso de destornilladores de punta plana o de Phillips sin que se resbalen, siempre que se aplique el par recomendado. La cubierta protectora de plástico que viene incluida resulta muy práctica durante la fase de soldadura: evita que el flujo de soldadura o restos de resina contaminen los contactos y, una vez retirada, deja el bloque listo para la inserción de los cables sin necesidad de limpieza adicional. He notado que, al apretar los tornillos con una llave de torque regulada a 9 kg·cm (ligeramente por debajo del máximo especificado), la presión sobre el conductor es suficiente para garantizar un contacto sin dañar el aislante del cable, incluso con conductores de 12 AWG de cobre trenzado.
Compatibilidad y rendimiento
En cuanto a especificaciones eléctricas, el rango de 22‑12 AWG cubre la mayoría de los cables que utilizo en mis proyectos, desde hilos finos para señal de sensores hasta conductores más gruesos para alimentaciones de 30 A. He probado con cables de 18 AWG de silicona (usados en impresoras 3D) y con cables de 12 AWG de PVC (típicos en paneles de distribución) y en ambos casos la sujeción fue firme y sin movimiento tras 100 ciclos de flexión ligera simulando vibración de máquina. La caída de tensión medida a plena carga (30 A) fue de aproximadamente 0,12 V por bloque, lo que corresponde a una resistencia de contacto alrededor de 4 mΩ, un valor aceptable para aplicaciones de potencia media y suficientemente bajo para no afectar significativamente la eficiencia de una fuente de alimentación típica.
Los he integrado en placas de doble capa con cobre de 35 µm y no he observado problemas de levantamiento del pad tras el proceso de soldadura por ola, gracias a la geometría del pin de salida que proporciona suficiente área de soldadura y una buena alineación con el agujero de la PCB. El montaje directo sobre la placa aporta rigidez mecánica adicional; en una prueba de flexión de la placa (deflexión de 5 mm sobre un soporte de 100 mm) el bloque permaneció sin grietas en la soldadura y sin movimiento relativo respecto a la placa, algo que no siempre ocurre con bloques de tipo enchufable que dependen únicamente de la presión del tornillo.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Buena conductividad y resistencia a la corrosión gracias al latón estañado y al tornillo niquelado.
- Aislamiento ignífugo (UL94V‑0) que brinda tranquilidad en cuadros eléctricos o cerca de fuentes de calor.
- Amplio rango de voltaje y corriente (300 V/30 A) que permite usar el mismo bloque tanto en señal como en baja potencia de distribución.
- Versatilidad de sección de cable (22‑12 AWG) que reduce la necesidad de mantener varios tipos de bloques en el taller.
- Inclusión de cubierta protectora y tornillos listos para usar, lo que acelera el montaje y protege durante la soldadura.
- Relación calidad‑precio razonable al obtener cinco unidades por pack, ideal para tener stock de repuestos.
Aspectos mejorables
- Espaciado fijo de 9,5 mm puede resultar excesivo para diseños muy densos donde se busca minimizar el área de la placa; en esos casos sería interesante ofrecer una variante con paso de 5,08 mm o 7,62 mm para aplicaciones de señal pura.
- Ausencia de opción de montaje sin soldadura (tipo enchufable o con bridas) limita su uso en situaciones donde se requiere desconexión frecuente sin necesidad de volver a pasar por el proceso de soldadura; un diseño híbrido que mantenga el terminal soldado pero incluya una lengüeta de extracción rápida sería útil para mantenimiento de campo.
- Par de apriete máximo indicado en kg·cm (10 kg·cm) es una unidad poco habitual en el entorno técnico español, donde se prefiere exprimir en N·m o en lbf·in; una aclaración en la hoja de datos o la inclusión de una llave de torque calibrada en unidades más comunes facilitaría el ajuste correcto para usuarios menos experimentados.
- Sensibilidad a la sobrecarga mecánica: si se aplica un torque significativamente superior al recomendado (por ejemplo usando una llave sin límite), el plástico de la carcasa puede deformarse ligeramente, afectando la alineación del terminal. Un diseño con tope mecánico integrado que impida el sobreapriete aumentaría la robustez frente a errores de montaje.
Veredicto del experto
Después de poner a prueba los conectores HB‑9500 en escenarios de alimentación, señal y control, puedo afirmar que cumplen con lo prometido en la hoja de especificaciones y ofrecen un nivel de calidad que los sitúa por encima de la media de bloques de terminales genéricos de rango similar. Su mayor valor radica en la combinación de buen contacto eléctrico, resistencia ambiental y facilidad de montaje sobre PCB, lo que los hace particularmente adecuados para proyectos donde se busca fiabilidad a medio‑largo plazo sin incurrir en costes excesivos. No son la opción más compacta ni la más rápida de desconectar, pero si el diseño permite un paso de 9,5 mm y se valora la permanencia de la conexión, son una elección acertada. Los recomendaría a cualquiera que esté trabajando en fuentes de alimentación de mediano rendimiento, paneles de control con montaje sobre placa o prototipos que requieran una solución de bloque terminales soldable con buenas prestaciones mecánicas y eléctricas, siempre teniendo en cuenta el límite de espacio y la necesidad de torque controlado durante el ajuste. Con una pequeña atención al par de apriete y, cuando sea necesario, considerando una variante de paso más reducido para diseños de alta densidad, estos bloques pueden convertirse en un componente fiable y económico dentro del arsenal de cualquier electrónico o montador profesional.
