Descripción

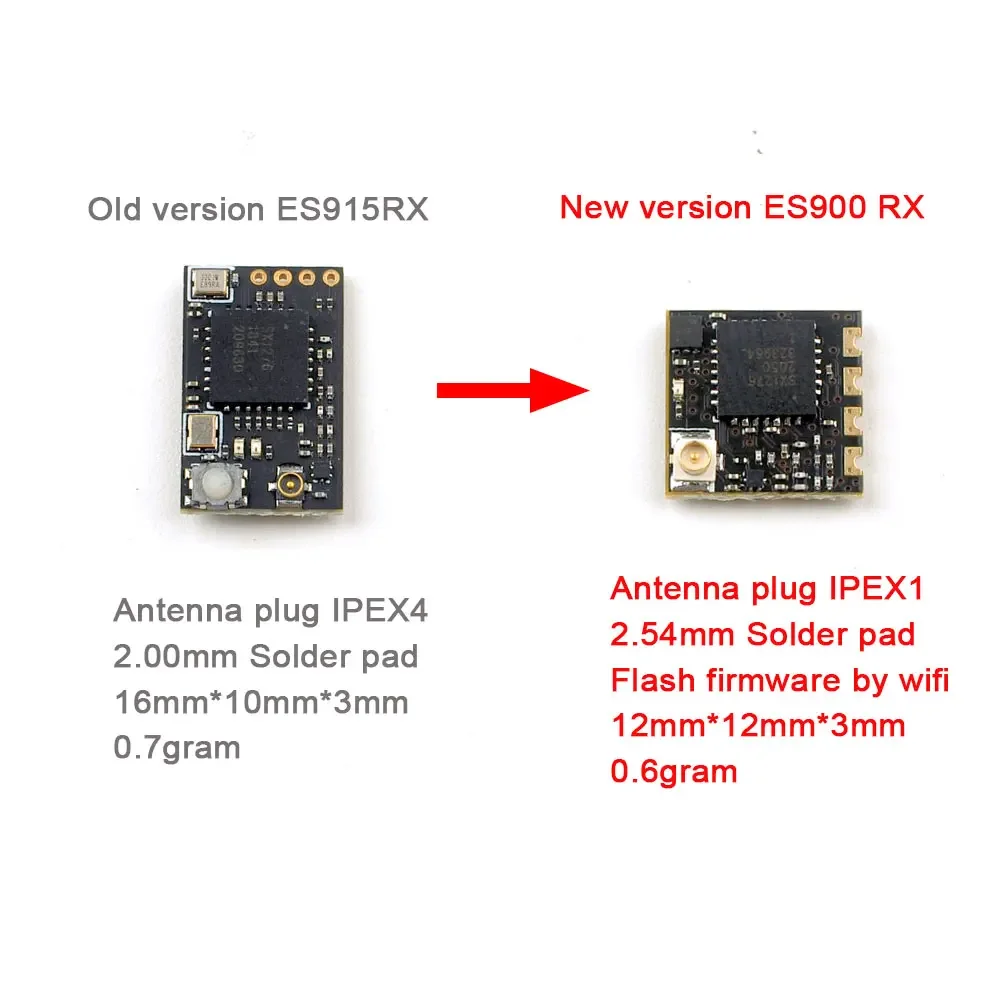

Aviso: La nueva versión de hardware ExpressLRS 868MHz/900MHz TX y RX y ES900RX que sale en su lugar es ES915TX y ES915RX debido a la escasez de chips SMT32. El DESARROLLO DE ExpressLRS lanzará el nuevo objetivo para ES900TX y ES900RX pronto.
ES915 RX
ES900 RX
ES915TX
ES900TX
MCU
STM32F103RBH6
ESP8285
STM32F103C8T6
ESP32 + ESP8285
Chip RF
SX1276IMLTRT
SX1276IMLTRT
SX1276IMLTRT
SX1276IMLTRT
Enchufe de antena
IPEX4
IPEX1
SMA
SMA
Dimensión
16mm * 10mm * 3mm
12mm * 12mm * 3mm
55mm * 39mm * 13mm
55mm * 39mm * 11mm
Peso
0,7g
0,6g
/
/
Carga de firmware
Paso Betaflight
Betaflight pass-through o Wifi
Tarjeta SD o configurador
Wifi o configurador

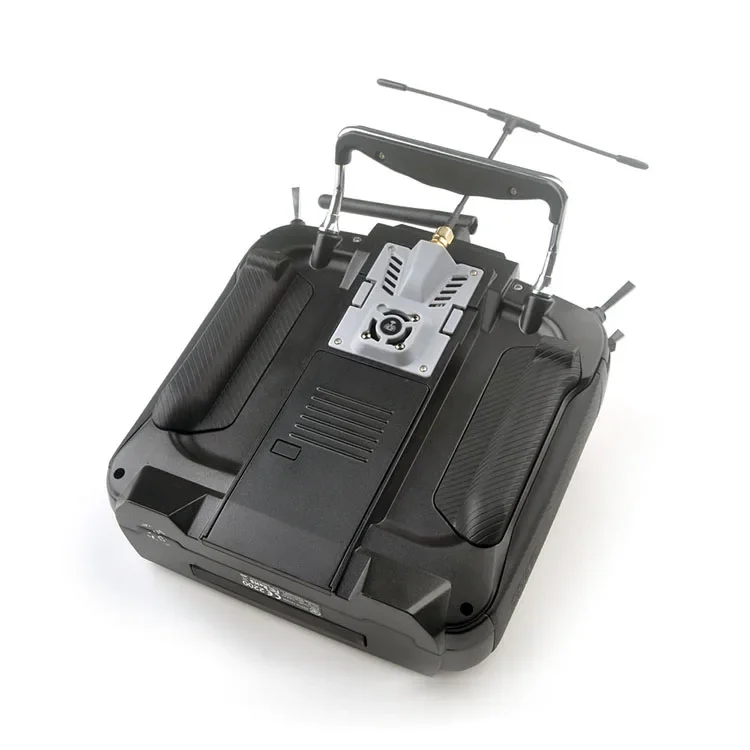

Los módulos ES900TX y ES900RX son un conjunto de equipos de transmisión inalámbrica de largo alcance 915MHz/868MHz (opcional) desarrollado y diseñado en base al software de código abierto ExpressLRS. Este conjunto de módulos se caracteriza por su alcance ultralargo, funcionamiento estable y baja latencia. El módulo es compatible con la mayoría de los mandos a distancia Opentx, especialmente adecuado para mandos a distancia Radiomaster TX16S y Jumper T12 T16 T18 series, básicamente plug and play. Hemos personalizado especialmente el disipador de calor para el módulo transmisor, y también reservamos la posición de instalación del ventilador 2006 que puede ayudar al módulo transmisor a funcionar de manera estable en condiciones de alta potencia.

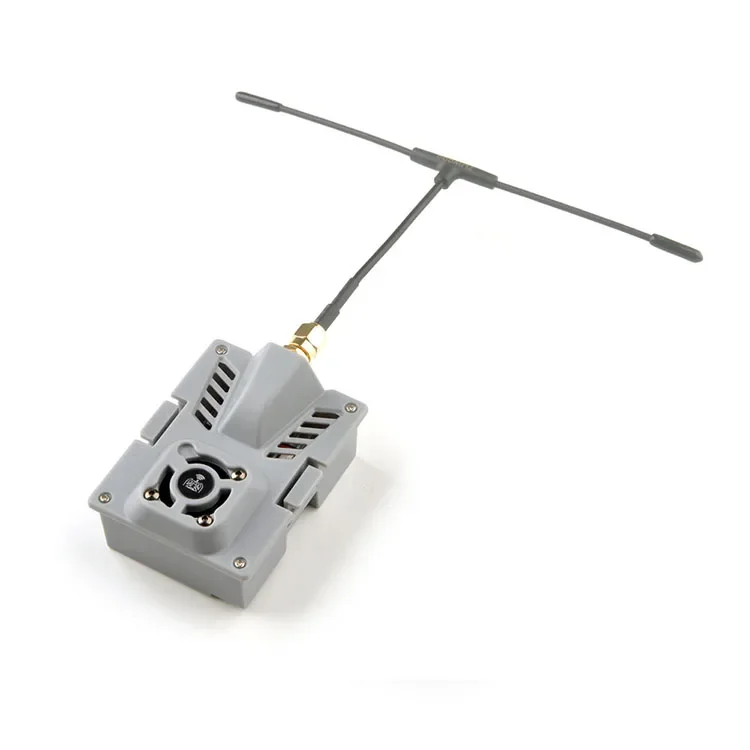

El nuevo módulo ES900TX viene con un ventilador 2006, funciona automáticamente cuando la potencia TX es de 250MW.
Fuente en GitHub:
Comunidad ExpressLRS:
Como el firmware de ExpressLRS se mejora y actualiza constantemente, le recomendamos encarecidamente que utilice el firmware de actualización del configurador ExpressLRS para obtener la mejor experiencia
Configurador
Firmware

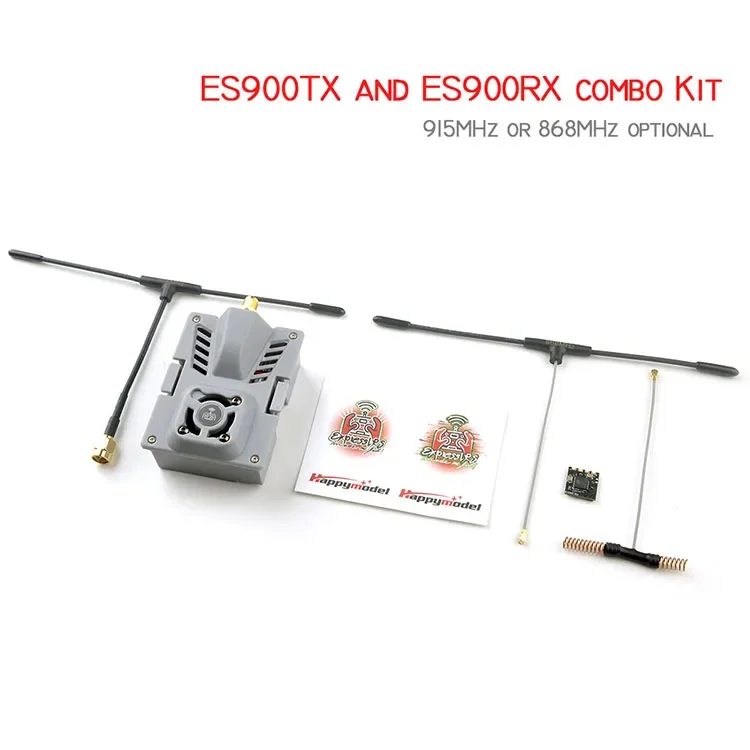

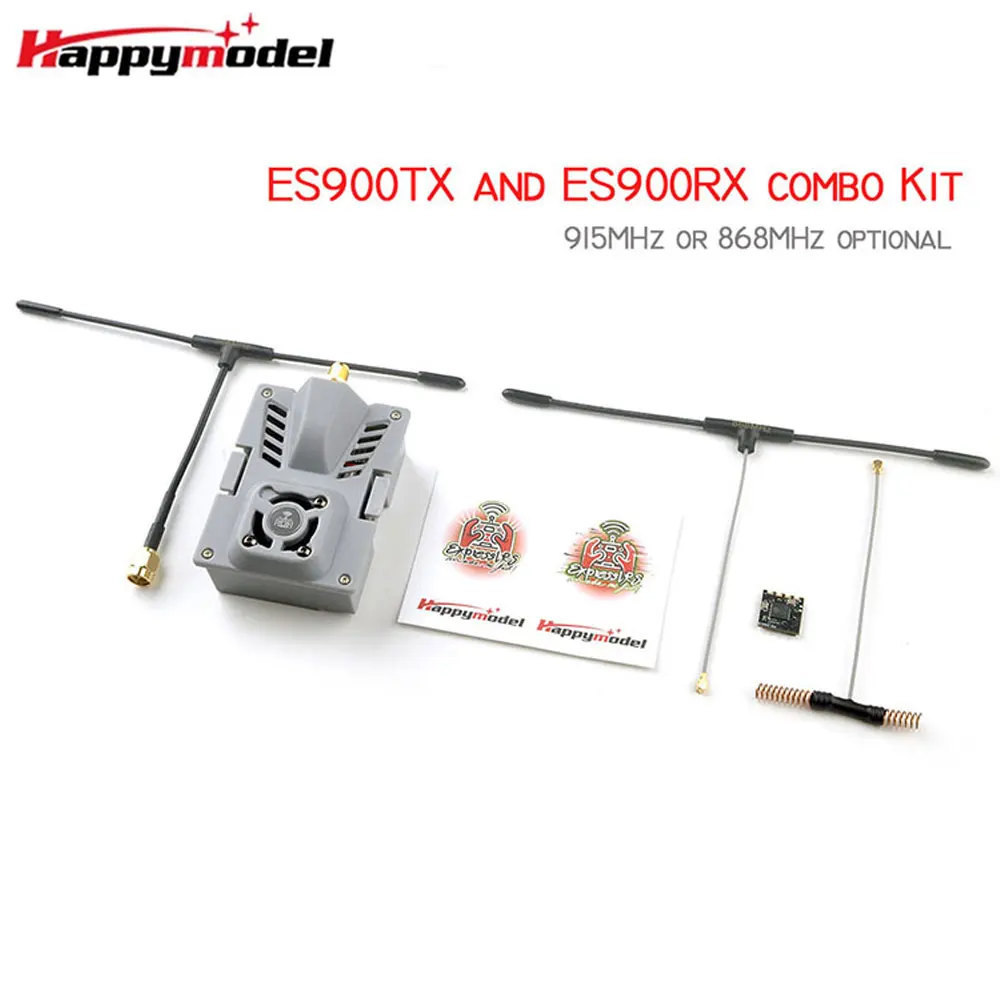

El paquete de las nuevas versiones ES900TX y ES900RX incluye:
Módulo TX ES900 X1 (868MHz o 915MHz opcional)
Módulo ES900 RX X1 (868MHz o 915MHz opcional)
Antena TX X1 (868MHz o 915MHz opcional)
Antena RX X2 (868MHz o 915MHz opcional)
Moldura JR Bay montada para módulo TX X1
Disipador de calor X1
Cable adaptador X1
2006 ventilador X1

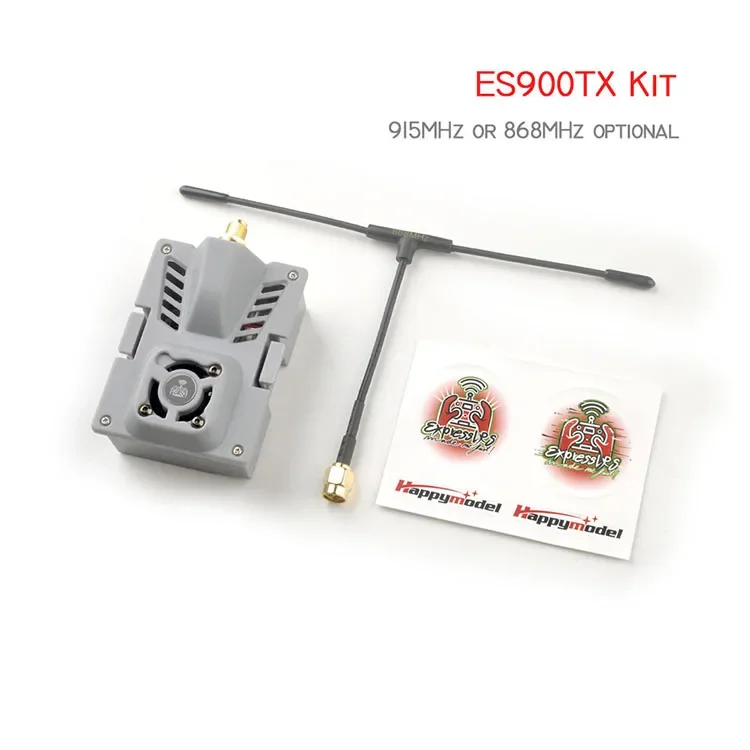

ES900TX El paquete incluye
Módulo TX ES900 X1 (868MHz o 915MHz opcional)
Antena TX X1 (868MHz o 915MHz opcional)
Moldura JR Bay montada para módulo TX X1
Disipador de calor X1
Cable adaptador X1
2006 ventilador X1

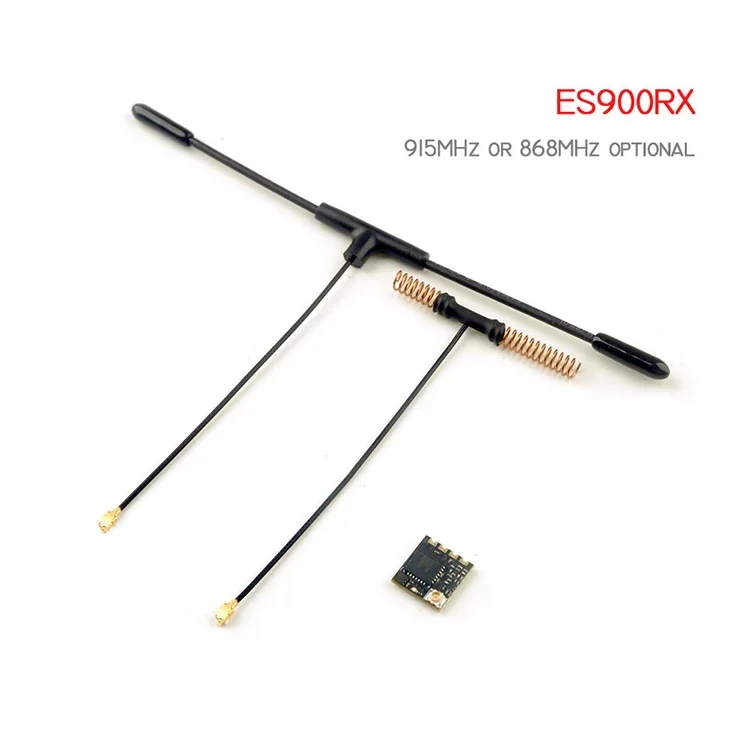

El paquete ES900RX incluye
Módulo ES900 RX X1 (868MHz o 915MHz opcional)
Antena RX X2 (868MHz o 915MHz opcional)
Especificaciones:

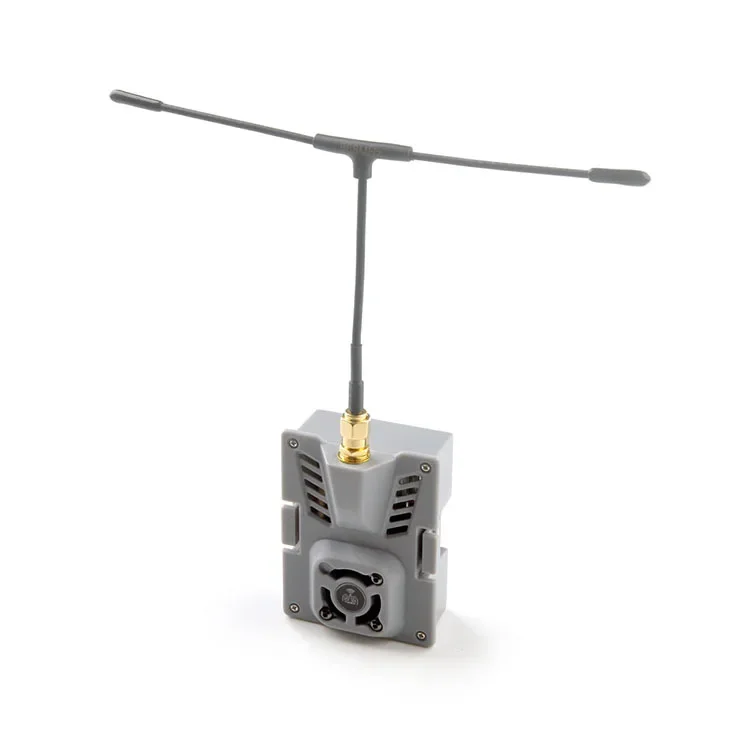

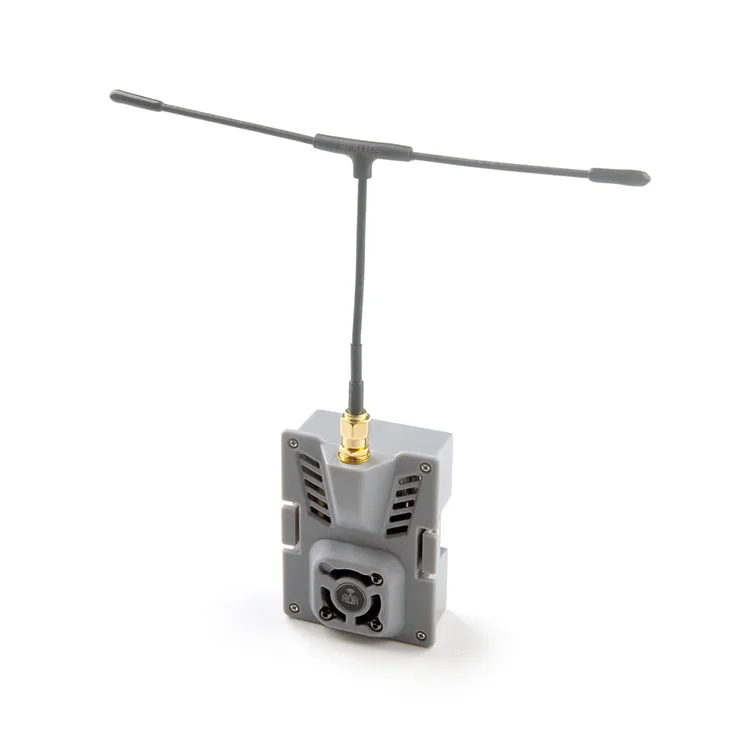

ES900TX:
MCU:ESP32 + ESP8285
Dimensión: 55mm * 39mm * 11mm
Peso: 9,2 gramos (solo el módulo TX)
Conector de antena: SMA
Entrada VCC: 5 ~ 13V, recomendado 5V ~ 9V
Frecuencia RF opcional: 915MHz o 868MHz (UE)
Potencia de salida máxima: 33dBm (para un funcionamiento 27dBm, recomendamos añadir un ventilador para el enfriamiento forzado)
La función de actualización de firmware Wifi para ES900TX estaría disponible en poco tiempo.

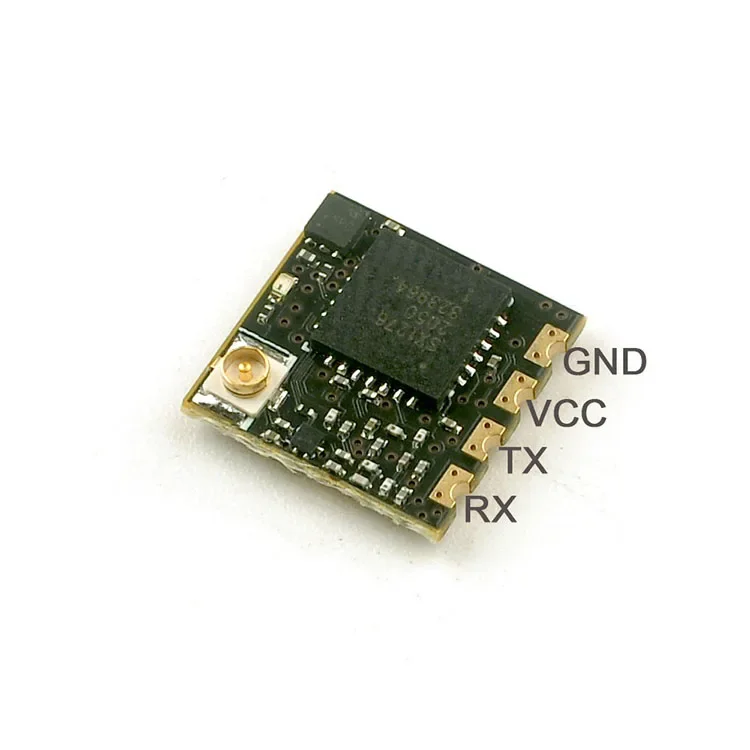

ES900RX:
MCU:ESP8285
Entrada VCC: 5V
Corriente de operación: ~ 100Ma
Protocolo Rx a FC: CRSF
Frecuencia RF opcional: 915MHz o 868MHz (UE)
Dimensión: 12mm * 12mm * 3mm

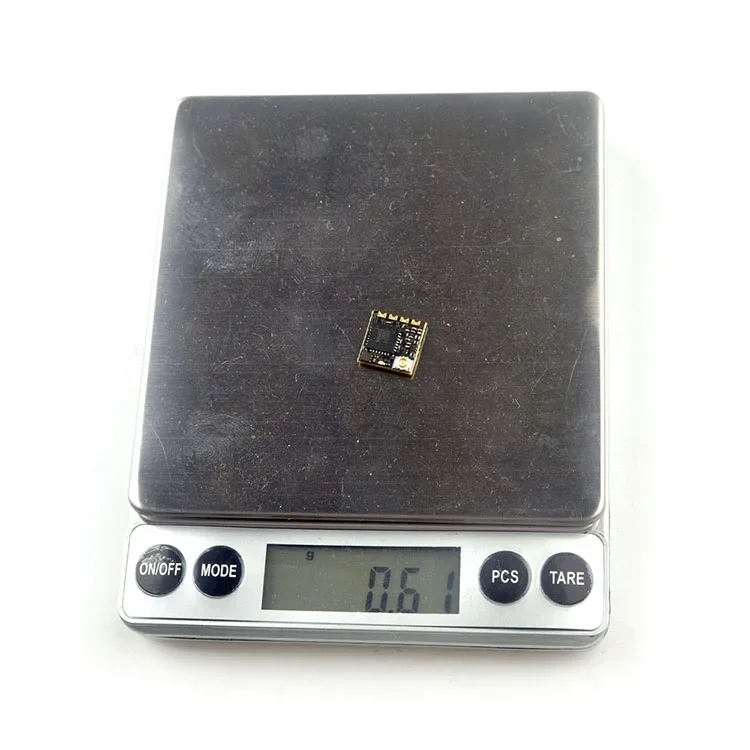

Peso: 0,60 gramos (sin antena)
Conector de antena: IPEX1
Potencia de salida de telemetría: 17dBm
Firmware RC7 para descarga ES900RX:
Procedimiento de enlace:
Suministre energía al ES900RX, espere hasta que el LED rojo del ES900RX esté apagado, apague inmediatamente la alimentación y luego repita nuevamente los pasos anteriores. Cuando el ES900RX se enciende por tercera vez, la luz LED roja comenzará a parpadear rápidamente, lo que significa que el ES900RX entra en el modo de unión
Inserte el módulo ES900TX o ES915TX en el transmisor de radio y elija el modo RF externo al protocolo CRSF, luego puede encontrar el menú ELRS desde los sistemas de radio, ingrese en ELRS y presione [Bind], el LED rojo en el módulo ES900RX se apagará y luego comenzará a parpadear lentamente y finalmente se volverá sólido, Esto significa que se ha vinculado correctamente.
Actualización del firmware ES900RX por procedimiento wifi:
Haga que el ES900RX entre en modo de vinculación y luego espere alrededor de 1 minuto y no se vincule con él, entonces el ES900RX entrará en modo Wifi automáticamente, puede conectar el Hot Pot wifi "ExpressLRS RX" Introduciendo la contraseña "expresslrs"
Visite el sitio web de actualización de firmware ingresando "10,0. 0,1", elija el firmware correcto y luego haga clic en "actualizar", espere alrededor de 1 ~ 2 minutos, el progreso de la actualización finalizará y podrá encontrar "actualización de firmware exitosa y reiniciar", lo que significa que la actualización ha finalizado.
