GT-24 2,4G SMD NRF24L01 1100 metros de larga distancia NRF24L01 + PA + LNA SMD módulos inalámbricos 1100 metros 2,4G Cable adaptador de antena

Name: GT-24 2,4G SMD NRF24L01 1100 metros de larga distancia NRF24L01 + PA + LNA SMD módulos inalámbricos 1100 metros 2,4G Cable adaptador de antena
Brand: EC Buying
SKU: 414899
Price: 0.8 EUR
Availability: InStock
Rating: 5.0 (25 reviews)

Descripción

Nota: Antena 2.4G, haga un pedido para los clientes que la necesiten y no seleccione los que no la necesitan, ¡gracias!

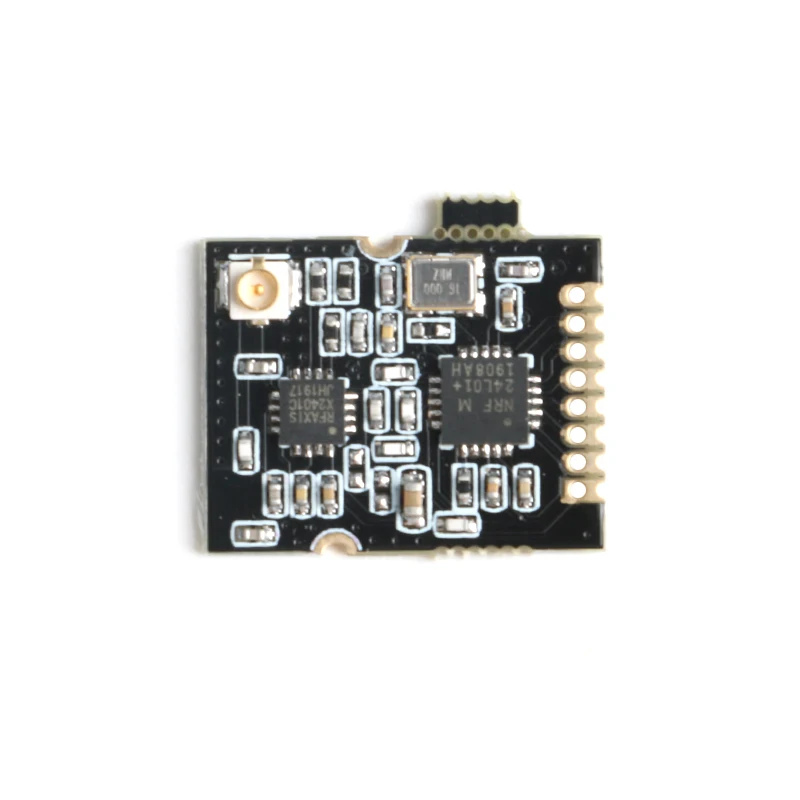

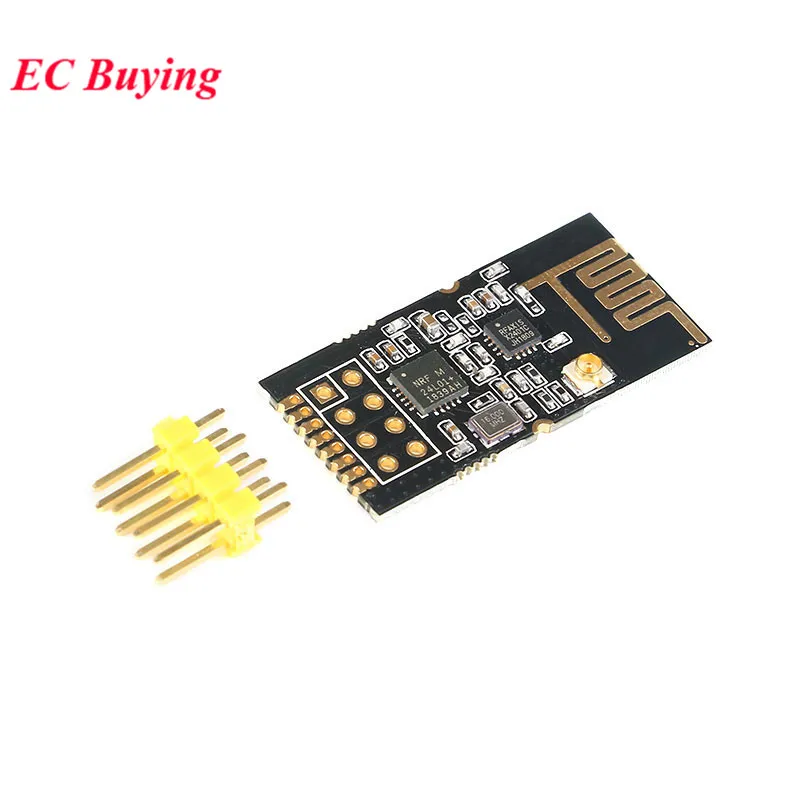

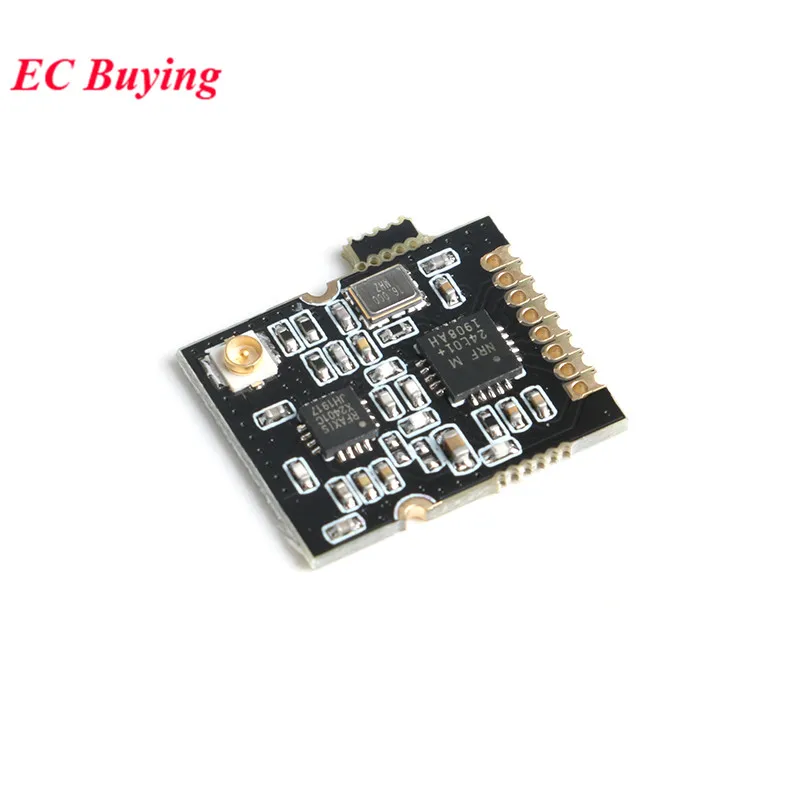

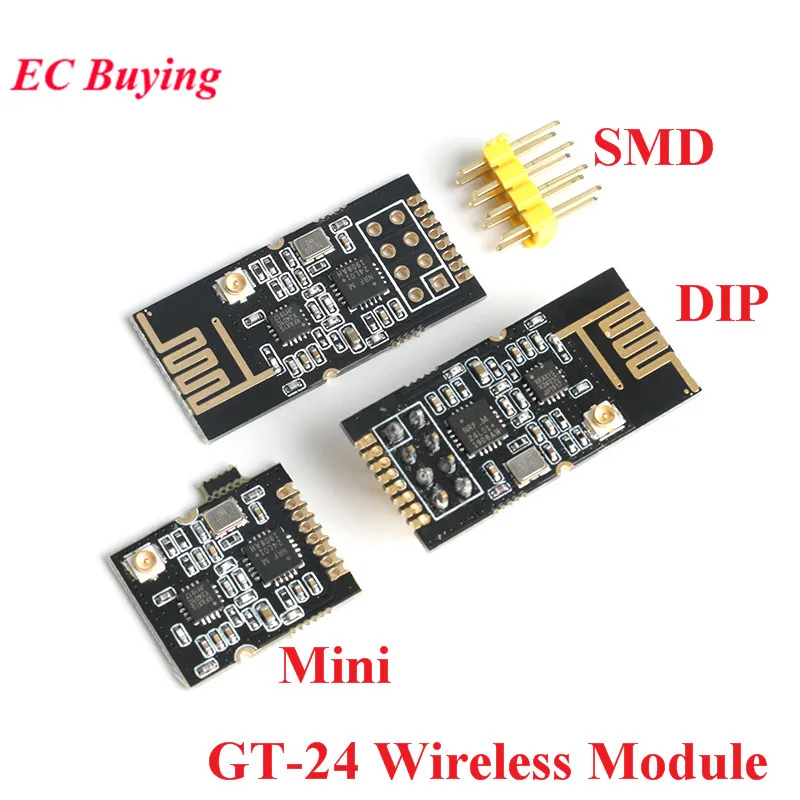

Módulo inalámbrico de transmisión digital GT-24 de grado industrial 2,4G NRF24L01+PA+LNA 1100 metros de larga distancia

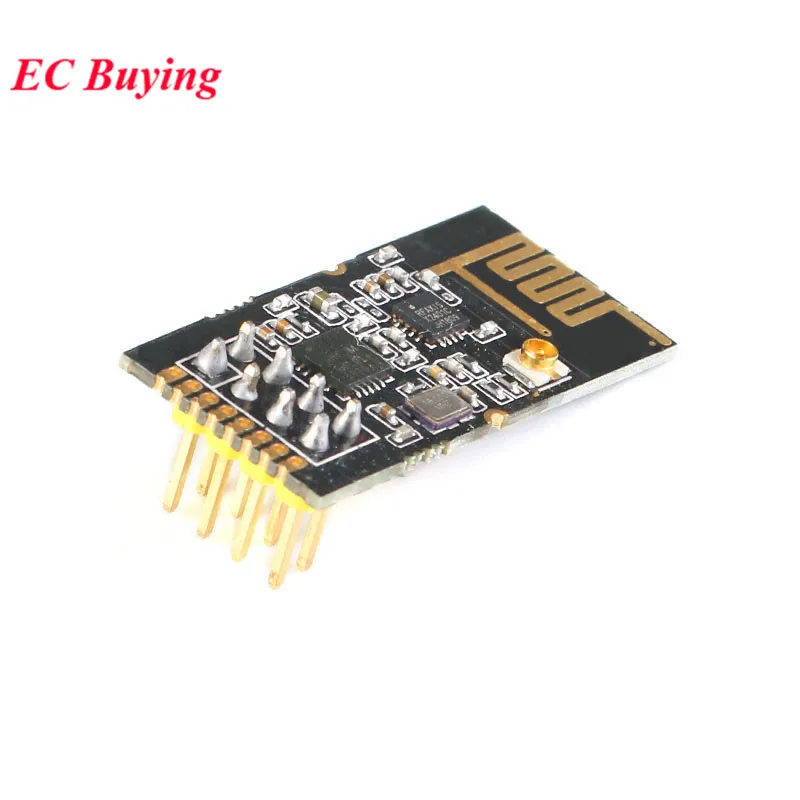

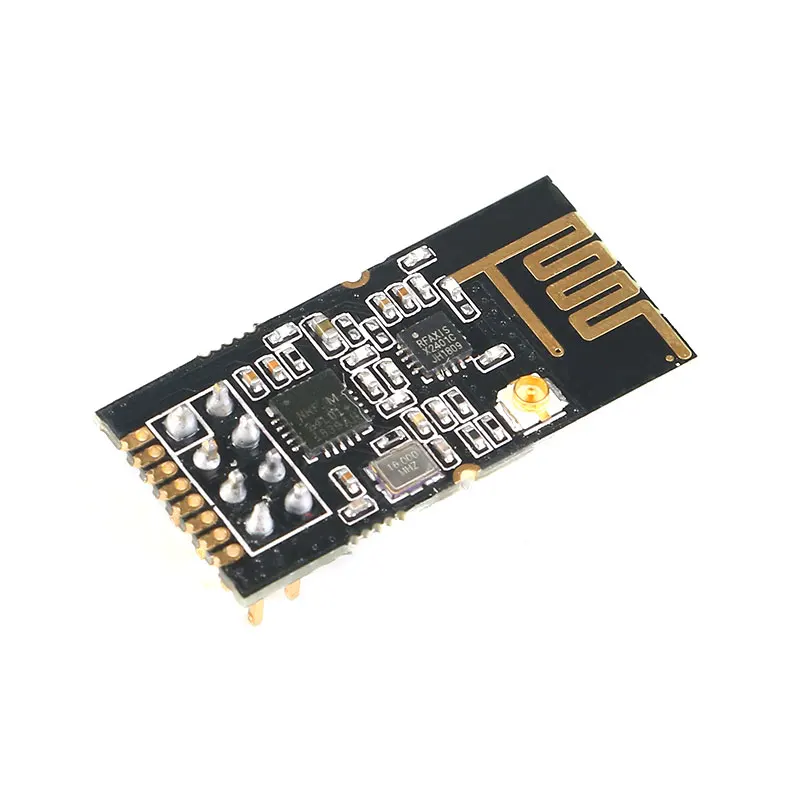

Este producto se puede colocar en forma de dos tipos de interfaces, como el tipo de chip y el tipo de soldadura pin-in.Por lo tanto, el pin se envía de forma predeterminada y no está soldado. Admite 51 STM8S STM32 arduino y otras placas de desarrollo de microcontroladores

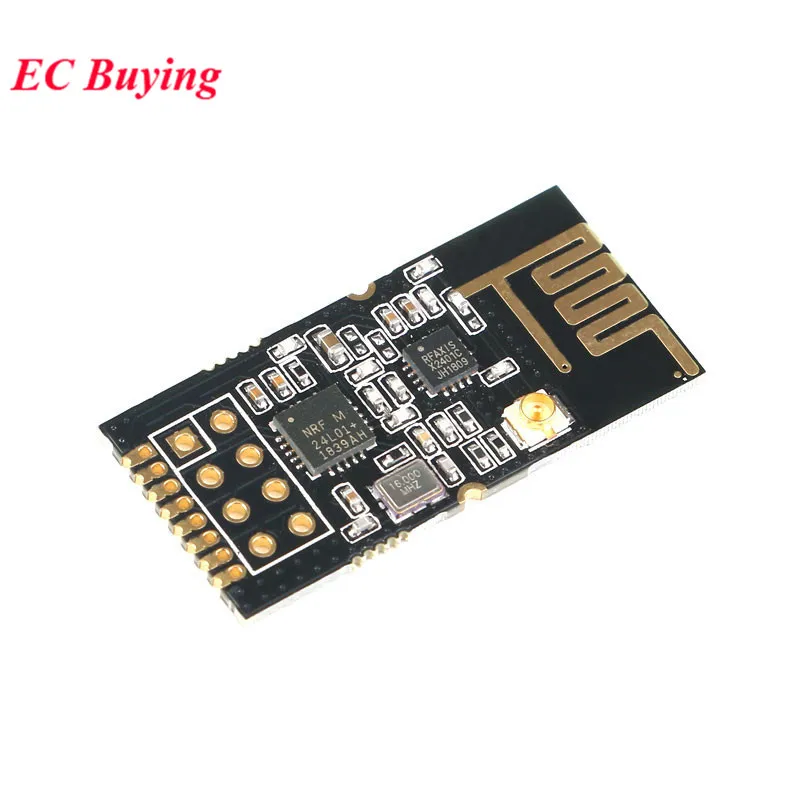

El módulo GT-24 es un módulo de transmisión de datos integrado de transceptor inalámbrico de alta velocidad (hasta 2 Mbps), alta estabilidad y grado industrial.El módulo viene con una antena PCB de alto rendimiento, una adaptación precisa de impedancia y el chip RF nRF24L01P, que tiene mayor confiabilidad, más niveles de potencia, mayor distancia de transmisión y menor potencia que el nRF24L01.Además, el chip amplificador de potencia RFX2401 está integrado y el LNA incorporado tiene una sensibilidad de recepción de 10 dBm y funciona en la banda ISM de 2,4 GHz a 2,5 GHz.El módulo tiene suficiente potencia de transmisión, buenas características espectrales, pequeños armónicos, diafonía de canales pequeños y volumen ultrapequeño. Un modelo de normas industriales.Y tiene un espacio estándar de interfaz en línea de 2,54 mm y una interfaz de parche de 1,27 mm, que es conveniente para que los usuarios lo utilicen con varios circuitos.Además, el módulo GT-24 viene con una antena PCB incorporada y una antena externa ipx1, lo que mejora en gran medida las características libres del módulo.

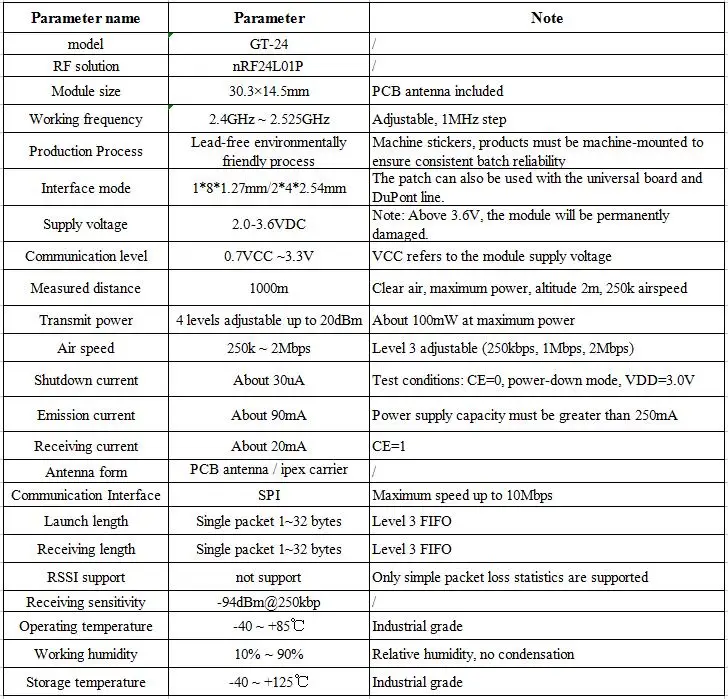

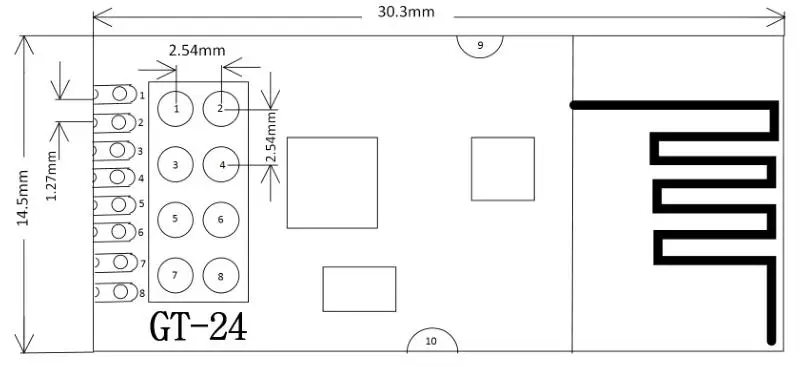

Parámetros del producto:

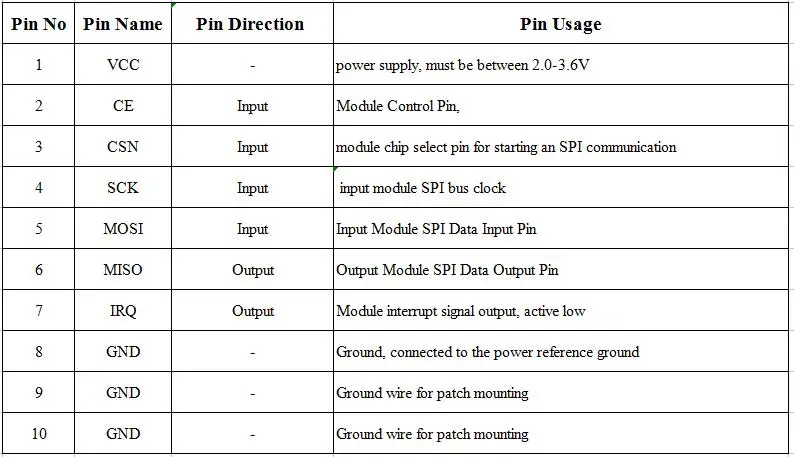

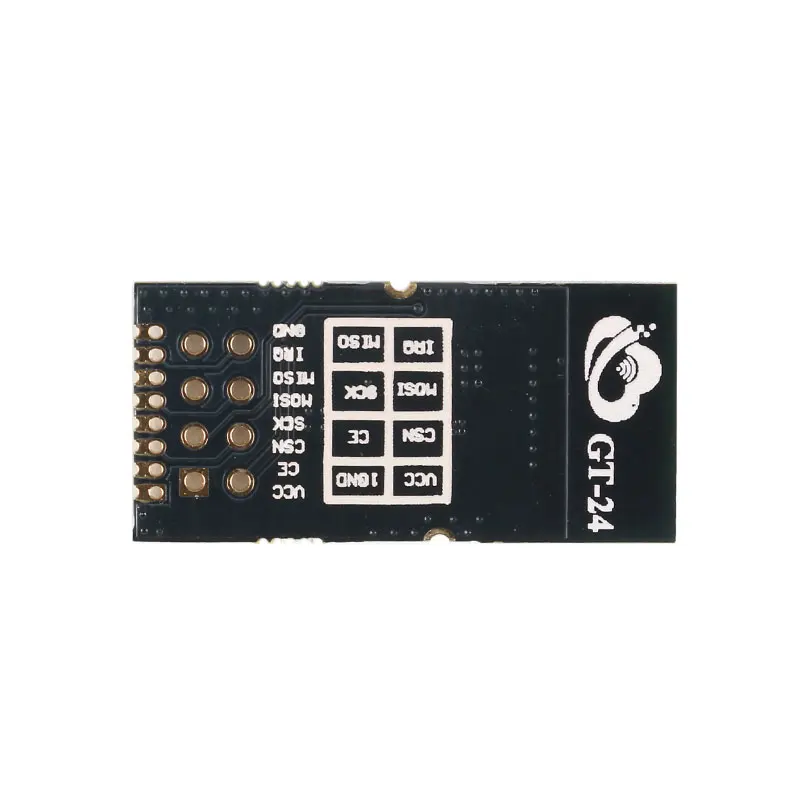

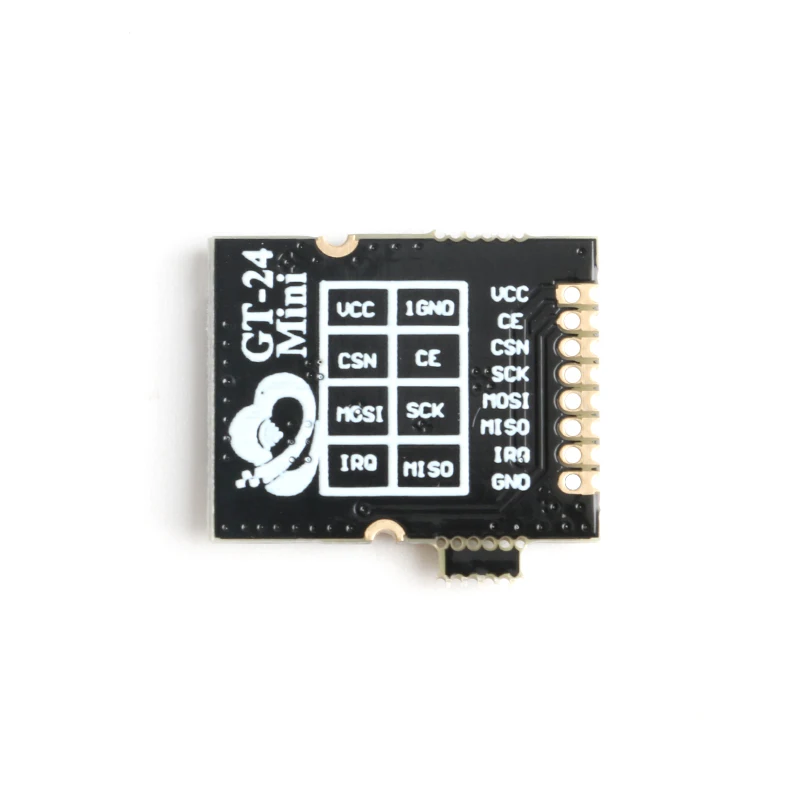

Definición de interfaz:

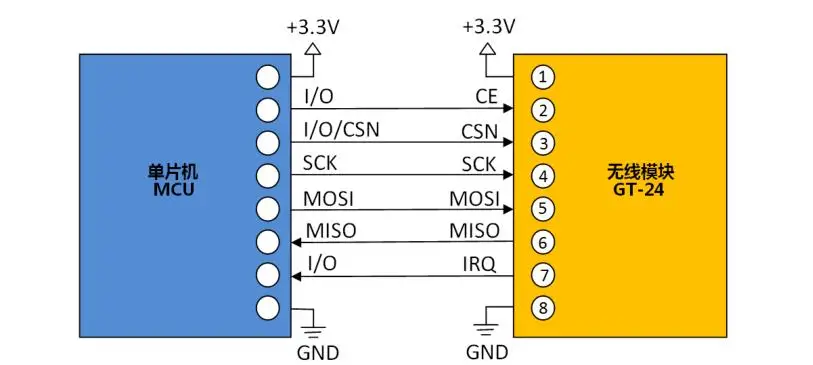

Circuito típico conectado a una microcomputadora de un solo chip:

Introducción a los métodos de conducción:

Este módulo es nRF24L01P+PA+LNA y su método de conducción es completamente equivalente al nRF24L01P.Los usuarios pueden operar de acuerdo con el manual del chip nRF24L01P.
El pin CE está conectado al pin de habilitación LNA.Cuando CE=1, el LNA está encendido.Cuando CE=0, el LNA está apagado.Esta operación es completamente consistente con el modo de transmisión y recepción del nRF24L01.En otras palabras, los usuarios no tienen que preocuparse en absoluto por las operaciones de LNA.
La CE se puede conectar a un nivel alto durante mucho tiempo, pero primero el módulo debe configurarse en modo de apagado POWER DOWN al escribir el registro.Se recomienda conectar CE al puerto IO de la MCU.
El IRQ se puede desconectar y el modo de consulta SPI se puede utilizar para obtener el estado de interrupción.Sin embargo, se recomienda utilizar una interrupción externa del microcontrolador.
La operación de sincronización de pines CE del módulo puede ser tan alta como 10us mencionado en el manual técnico nRF24L01P, pero recomendamos cambiar a: Operación SPI CE prealta, hasta que se complete la interrupción de la transmisión, luego mantener 1mS alto tiempo y luego bajar el CE.El propósito de esto es cambiar inmediatamente al modo de recepción después de enviar el GT-24.Si CE=0, el LNA está apagado, lo que será perjudicial a la sensibilidad de recepción.
Tenga en cuenta que la conexión a tierra es buena, hay una gran área de pavimentación, la ondulación de la fuente de alimentación es pequeña, se debe agregar el condensador del filtro y lo más cerca posible de los pines VCC y GND del módulo.

Uso e ilustración de la antena del módulo:

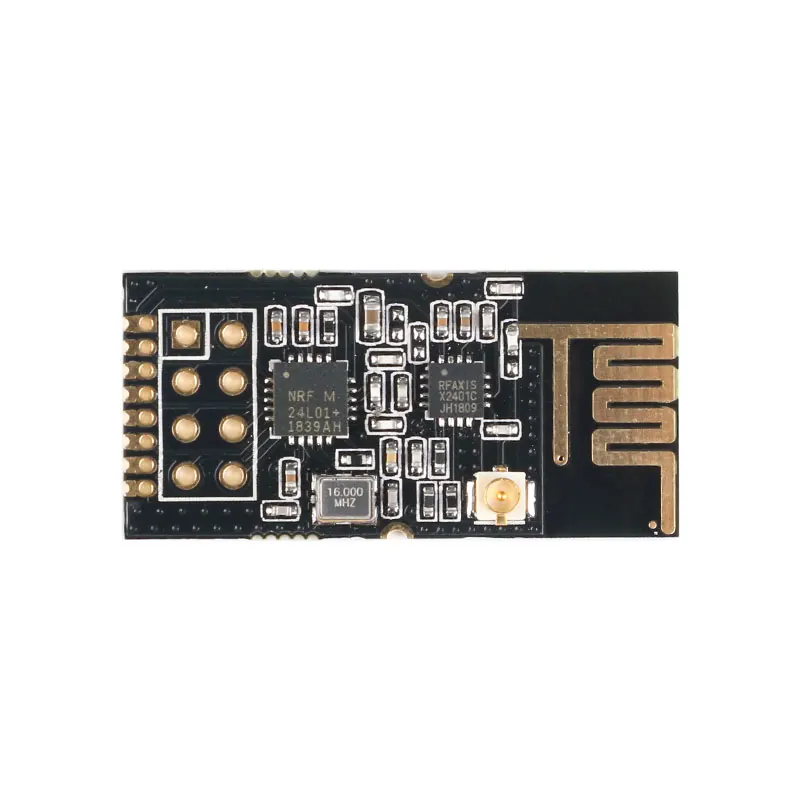

El módulo utiliza la antena PCB integrada de forma predeterminada. El inductor de chip está soldado al 1, 2 como se muestra en la figura. Si necesita utilizar el soporte ipx1 para sacar la antena externa, puede colocar el inductor de chip en 1,3 como se muestra.
