GT-24 2,4G SMD NRF24L01 1100 metros de larga distancia NRF24L01 + PA + LNA SMD módulos inalámbricos 1100 metros antena 2,4G

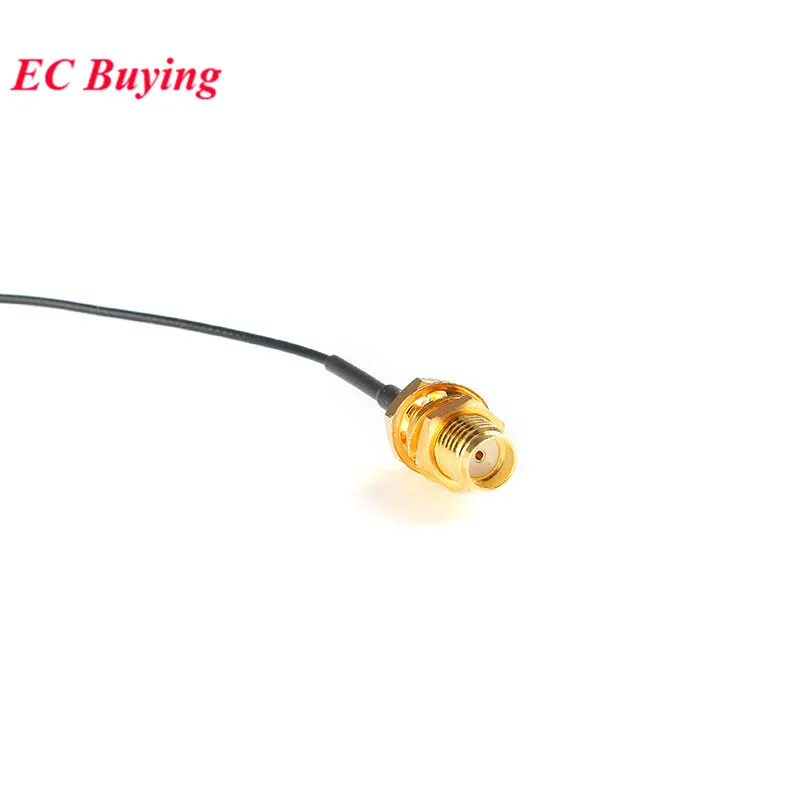

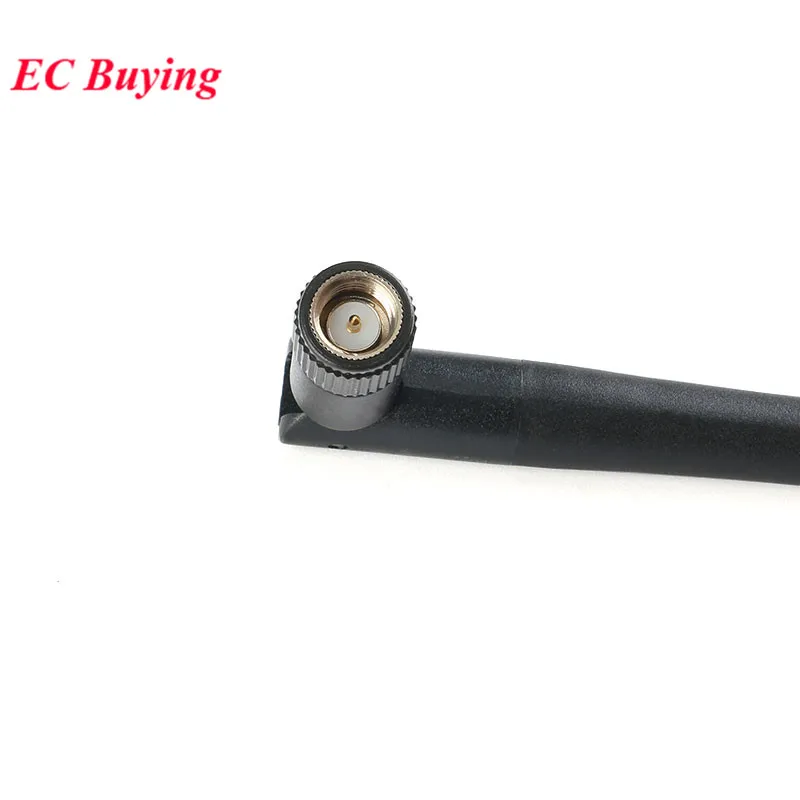

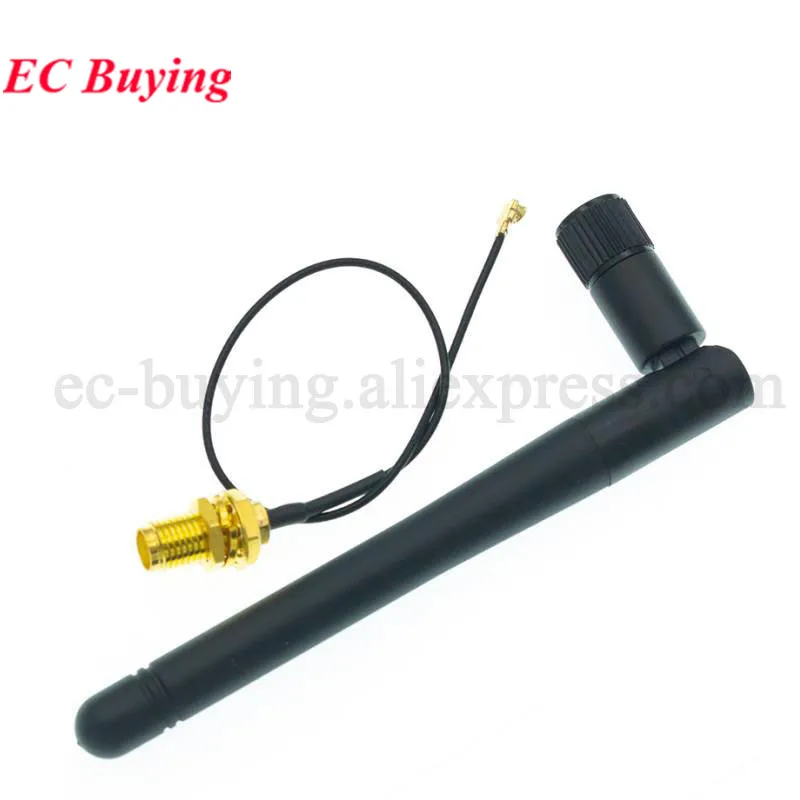

Nota: Antena 2.4G, haga un pedido para los clientes que la necesiten y no seleccione los que no la necesitan, ¡gracias!

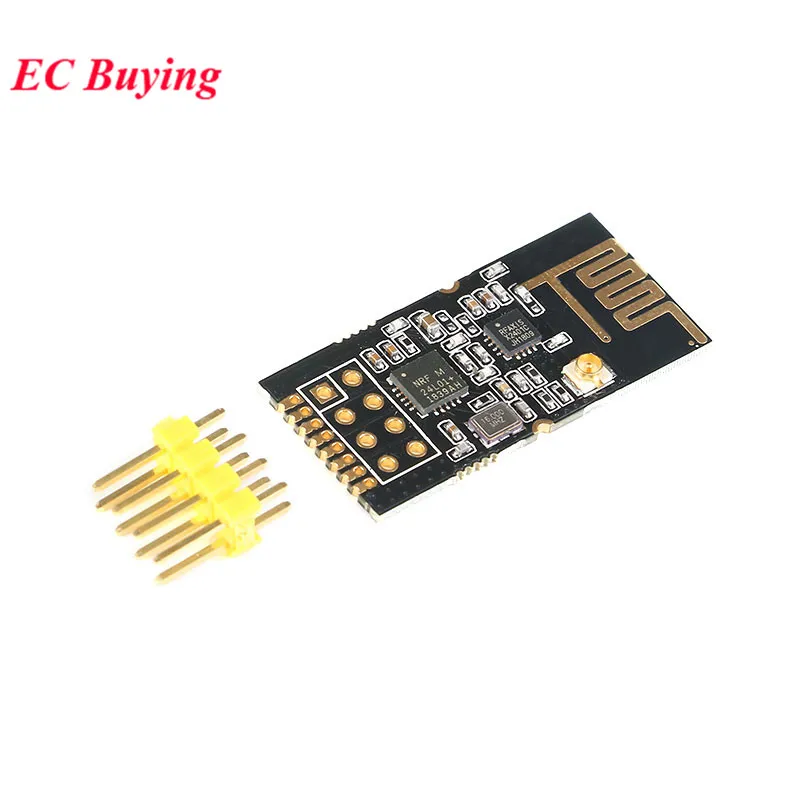

Módulo inalámbrico de transmisión digital GT-24 de grado industrial 2,4G NRF24L01+PA+LNA 1100 metros de larga distancia

Parámetros del producto:

Definición de interfaz:

Circuito típico conectado a una microcomputadora de un solo chip:

• Este módulo es nRF24L01P+PA+LNA y su método de conducción es completamente equivalente al nRF24L01P.Los usuarios pueden operar de acuerdo con el manual del chip nRF24L01P.

• El pin CE está conectado al pin de habilitación LNA.Cuando CE=1, el LNA está encendido.Cuando CE=0, el LNA está apagado.Esta operación es completamente consistente con el modo de transmisión y recepción del nRF24L01.En otras palabras, los usuarios no tienen que preocuparse en absoluto por las operaciones de LNA.

• La CE se puede conectar a un nivel alto durante mucho tiempo, pero primero el módulo debe configurarse en modo de apagado POWER DOWN al escribir el registro.Se recomienda conectar CE al puerto IO de la MCU.

• El IRQ se puede desconectar y el modo de consulta SPI se puede utilizar para obtener el estado de interrupción.Sin embargo, se recomienda utilizar una interrupción externa del microcontrolador.

• La operación de sincronización de pines CE del módulo puede ser tan alta como 10us mencionado en el manual técnico nRF24L01P, pero recomendamos cambiar a: Operación SPI CE prealta, hasta que se complete la interrupción de la transmisión, luego mantener 1mS alto tiempo y luego bajar el CE.El propósito de esto es cambiar inmediatamente al modo de recepción después de enviar el GT-24.Si CE=0, el LNA está apagado, lo que será perjudicial a la sensibilidad de recepción.

• Tenga en cuenta que la conexión a tierra es buena, hay una gran área de pavimentación, la ondulación de la fuente de alimentación es pequeña, se debe agregar el condensador del filtro y lo más cerca posible de los pines VCC y GND del módulo.

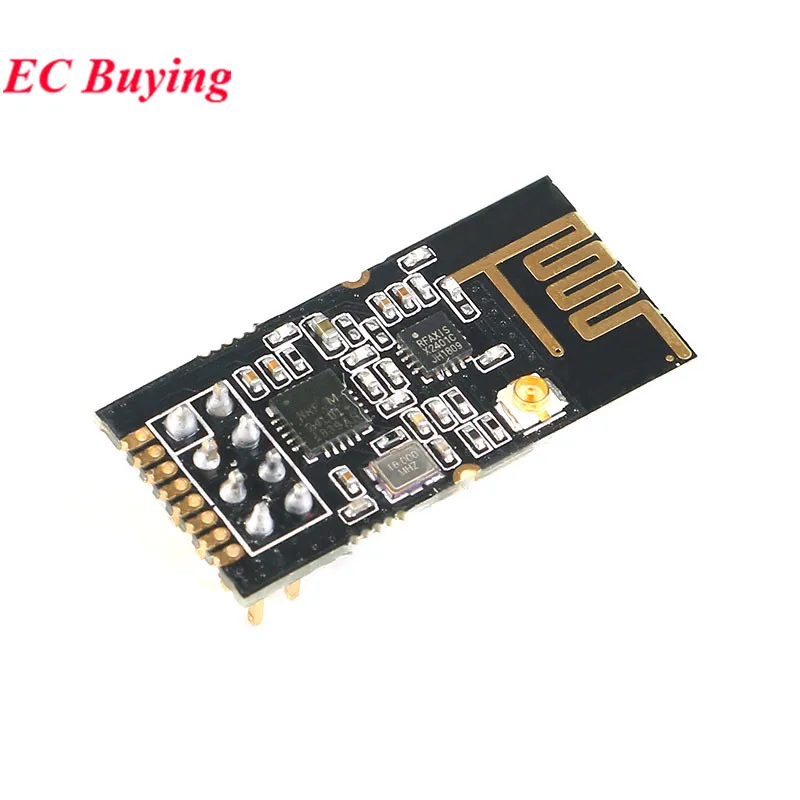

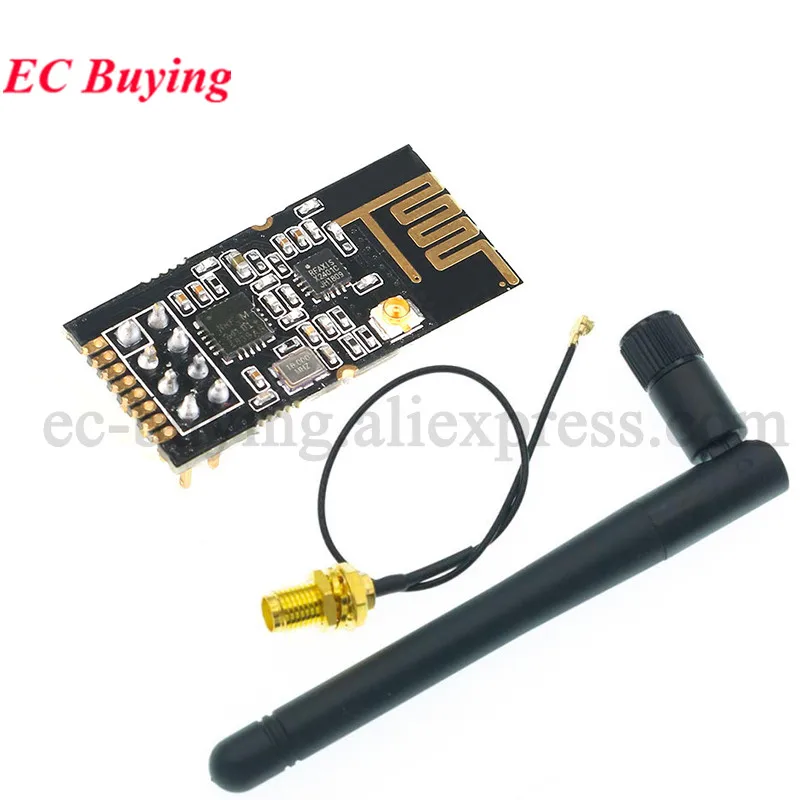

El módulo utiliza la antena PCB integrada de forma predeterminada. El inductor de chip está soldado al 1, 2 como se muestra en la figura. Si necesita utilizar el portador para sacar la antena externa, puede colocar el inductor de chip en 1,3 como se muestra.
