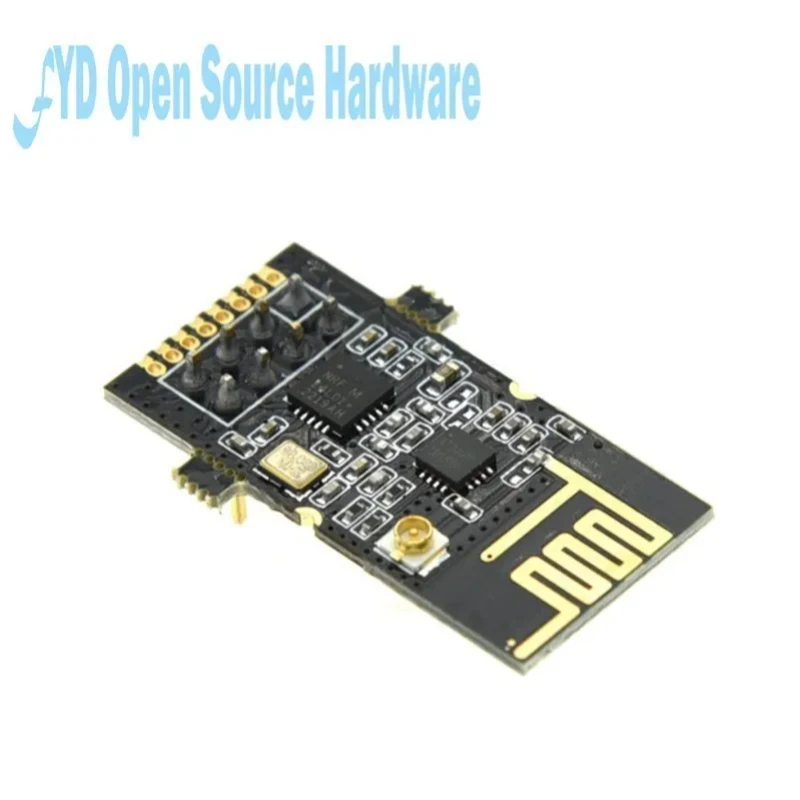

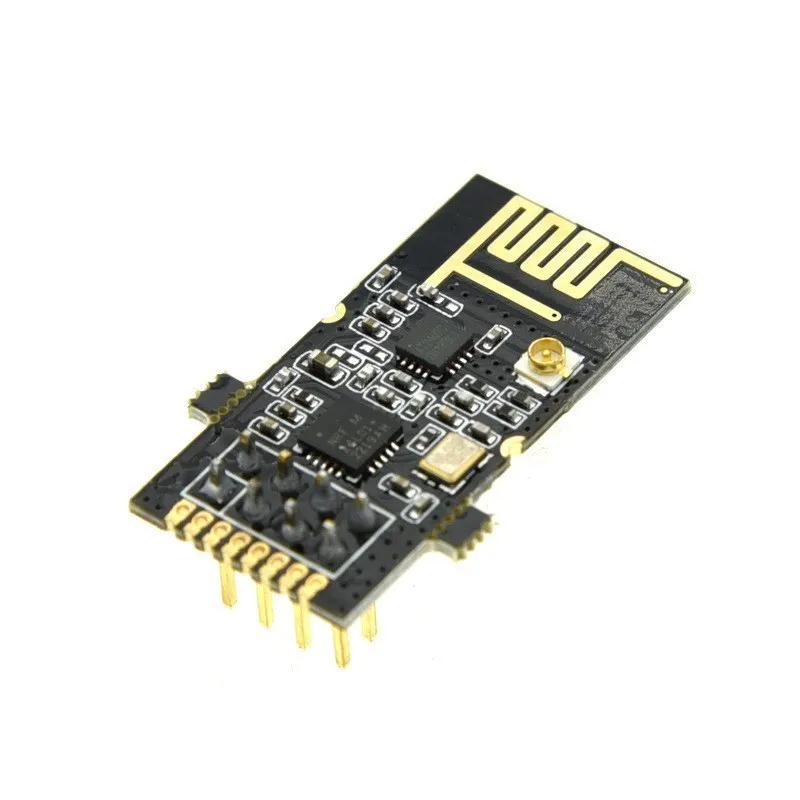

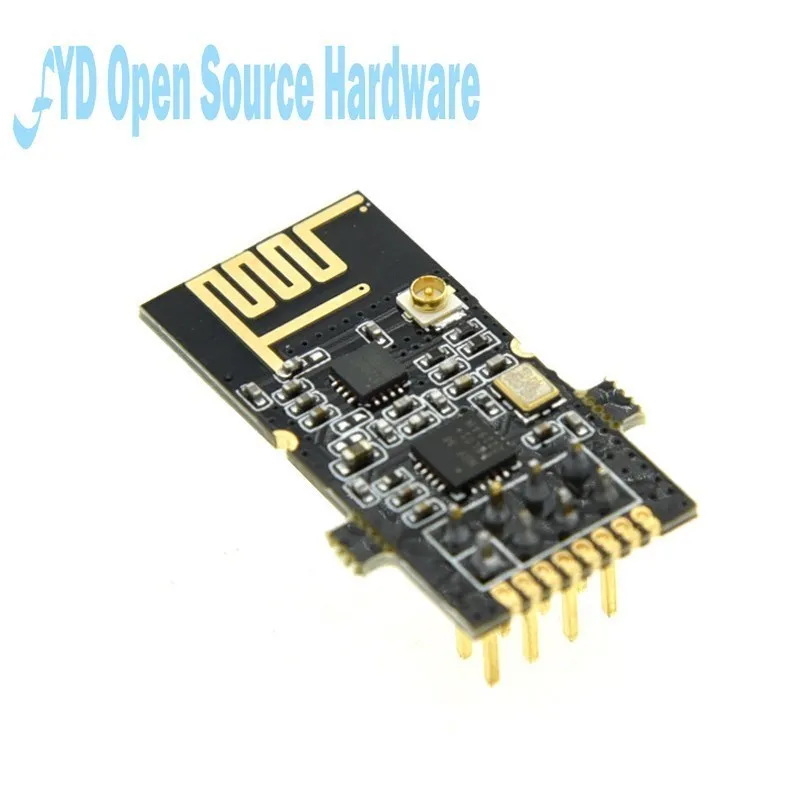

GT-24 2,4G SMD NRF24L01 1100 metros de larga distancia NRF24L01 + PA + LNA SMD módulos inalámbricos 1100 metros 2,4G antena

Descripción

GT-24:

Módulo inalámbrico de transmisión digital de grado industrial 2,4G NRF24L01 + PA + LNA 1100 metros de larga distancia Este producto se puede colocar en forma de dos tipos de interfaces, como el tipo de chip y el tipo de soldadura Pin-in. Por lo tanto, el PIN se envía de forma predeterminada y no está soldado. Admite 51 STM8S STM32 y otras placas de desarrollo de microcontroladores

El Módulo de transmisión de datos integrado del transceptor inalámbrico de grado industrial es de 2,4 GHz, 100mW, alta velocidad (hasta 2Mbps), alta estabilidad. El módulo viene con una antena PCB de alto rendimiento, adaptación de impedancia precisa y el chip RF nRF24L01P, que tiene mayor fiabilidad, más niveles de potencia, Y mayor distancia de transmisión y menor potencia que el nRF24L01. Además, el chip amplificador de potencia RFX2401 está incorporado, y el LNA incorporado tiene una sensibilidad de recepción de 10dBm y funciona en la banda de 2,4 ISM GHz a 2,5 GHz. El módulo tiene suficiente potencia de transmisión, buenas características espectrales, armónicos pequeños, diafonía de canal pequeño y volumen ultra pequeño.

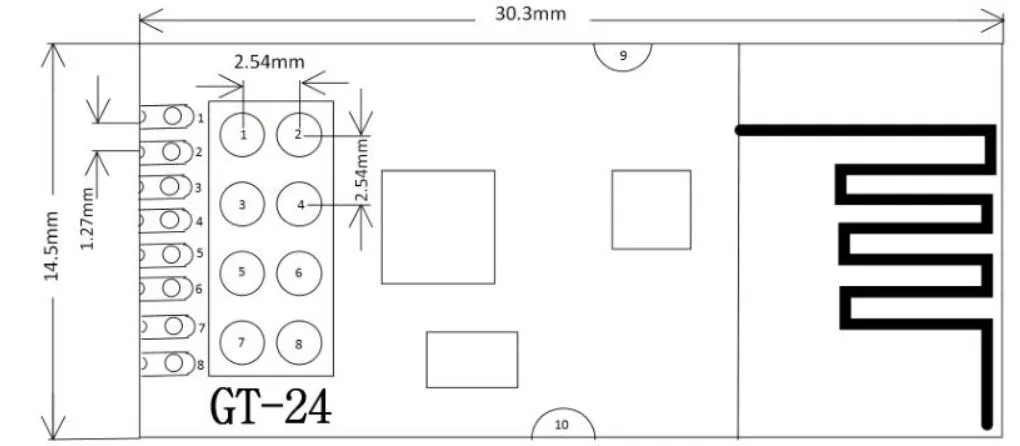

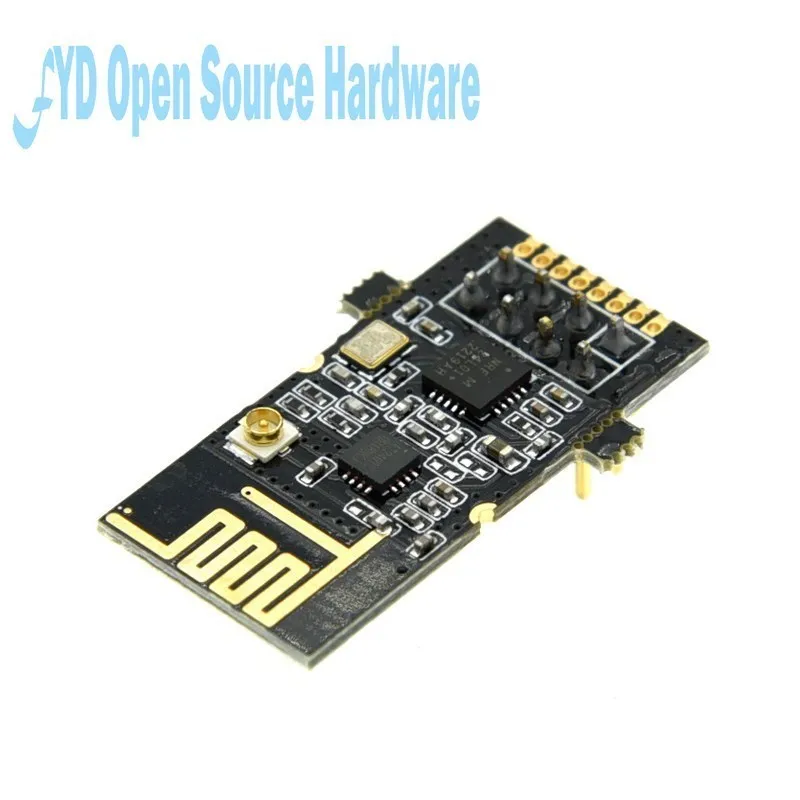

Un modelo de estándares industriales. Y tiene un espaciado estándar de interfaz en línea de 2,54mm y una interfaz de parche de 1,27mm, lo cual es conveniente para que los usuarios lo usen con varios circuitos. Además, el módulo viene con una antena PCB incorporada y una antena externa IPX, lo que mejora en gran medida las características libres del módulo.

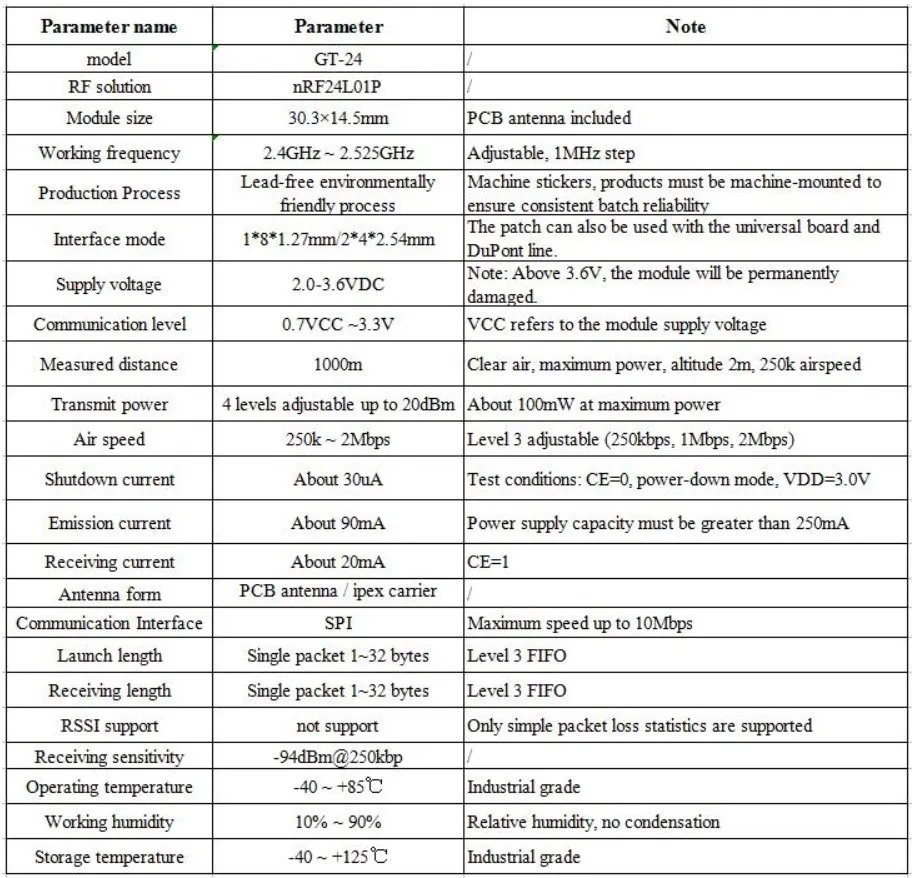

Parámetros del producto

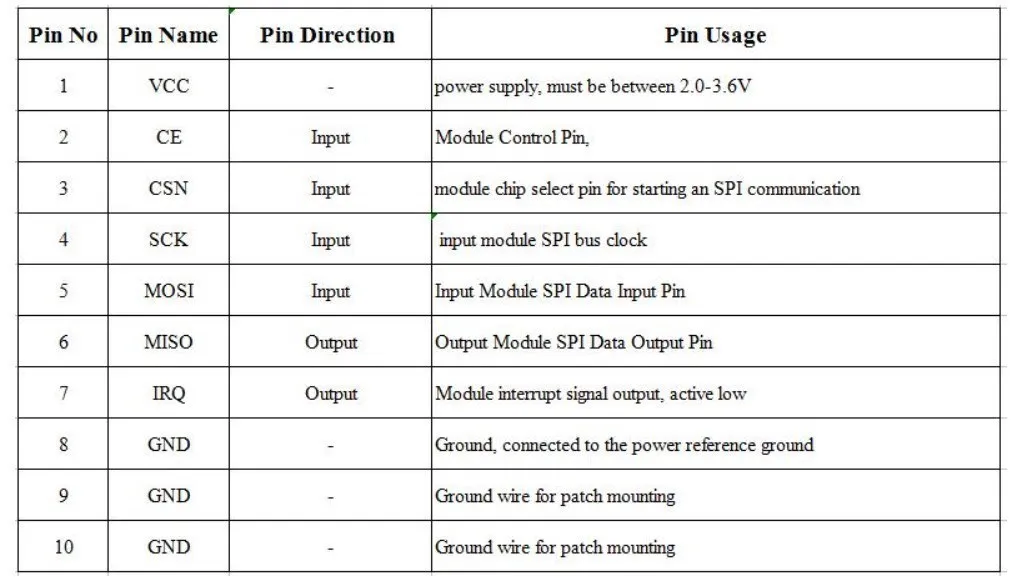

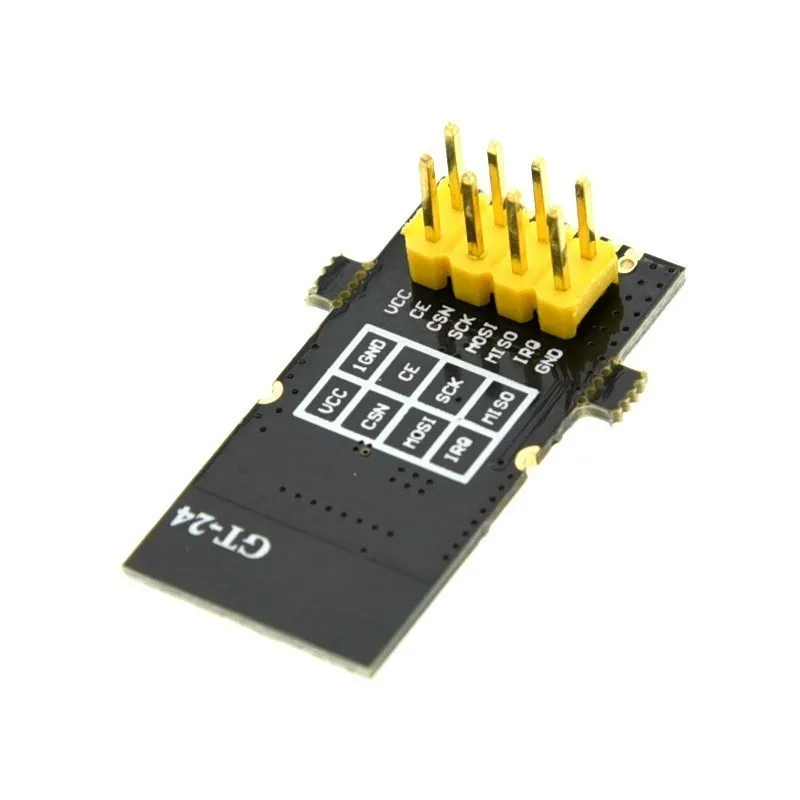

Definición de interfaz:

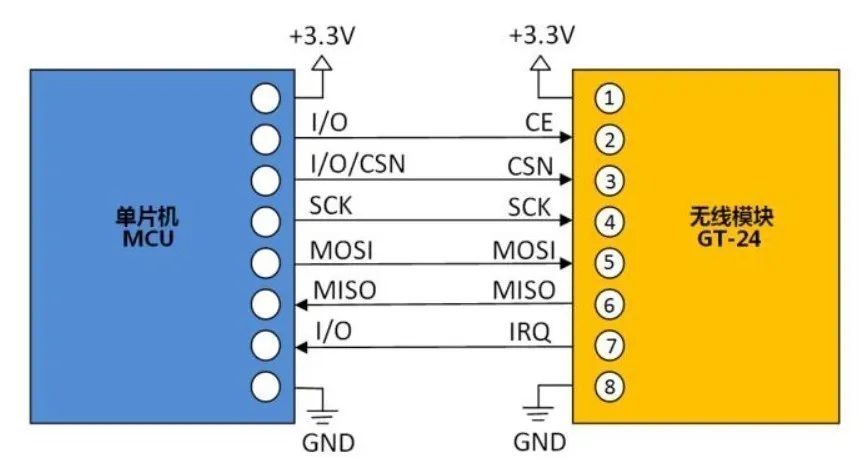

Circuito típico conectado a un microordenador de un solo Chip:

Introducción a los métodos de conducción:

1. Este módulo es nRF24L01P + PA + LNA, y su método de conducción es completamente equivalente al nRF24L01P. Los usuarios pueden operar de acuerdo con el manual del chip nRF24L01P.

2. El pin CE está conectado al pin de habilitación LNA. Cuando CE=1, el LNA está encendido. Cuando CE=0, el LNA está apagado. Esta operación es completamente consistente con el modo de transmisión y recepción del nRF24L01. En otras palabras, los usuarios no tienen que preocuparse por las operaciones de LNA en absoluto.

3.CE se puede conectar a un nivel alto durante mucho tiempo, pero el módulo primero debe configurarse en el modo de apagado y apagado al escribir el registro. Se recomienda conectar CE al puerto IO DE LA MCU.

4. La IRQ se puede desconectar y el modo de consulta SPI se puede utilizar para obtener el estado de interrupción. Sin embargo, se recomienda utilizar una interrupción externa del microcontrolador.

5. La operación de sincronización del PIN CE del módulo puede ser tan alta como 10us mencionada en el manual técnico nRF24L01P, pero recomendamos cambiar a: operación SPI pre-alta CE, hasta que se complete la interrupción de la transmisión, luego mantenga 1ms de tiempo alto y luego baje el CE. El propósito de esto es cambiar inmediatamente al modo de recepción después de que se envíe el GT-24. Si CE=0, el LNA se apaga, lo que será perjudicial para la sensibilidad de recepción.

6. Tenga en cuenta que la conexión a tierra es buena, hay una gran área de pavimentación, la ondulación de la fuente de alimentación es pequeña, el condensador de filtro debe agregarse y lo más cerca posible del módulo VCC y los pines GND.
