Análisis general del producto

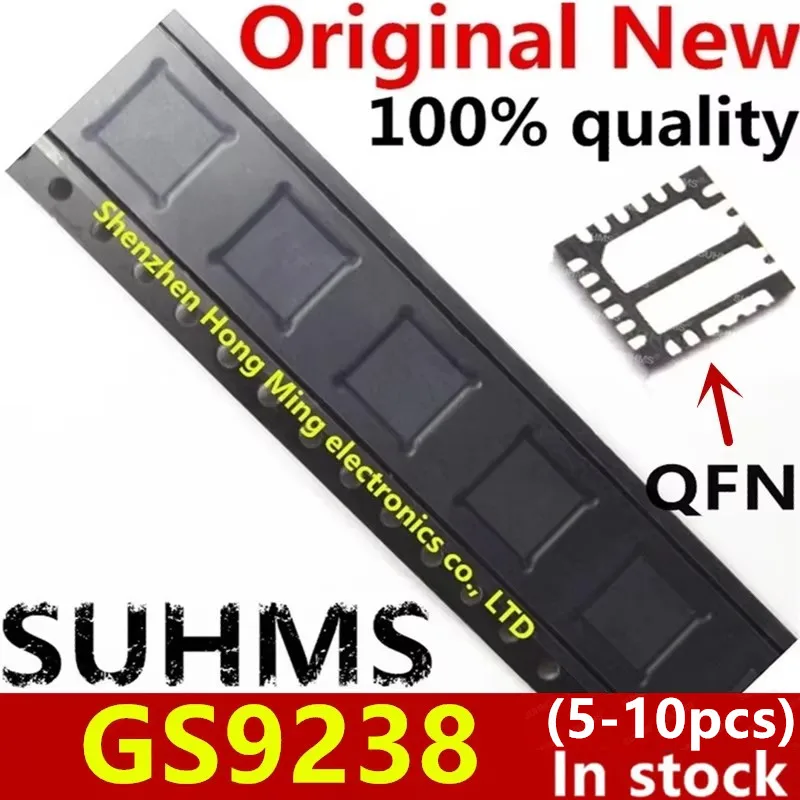

Tras varias semanas de pruebas intensivas con el GS9238TQ-R en distintos escenarios – desde placas de desarrollo para prototipos de notebook hasta fuentes de alimentación para dispositivos portátiles alimentados por batería – puedo afirmar que este regulador buck síncrono de SUHMS cumple con lo prometido en la hoja de datos y ofrece un rendimiento sólido dentro de su segmento. El encapsulado QFN‑23 de 4 × 4 mm facilita la integración en diseños donde el espacio es crítico, aunque requiere atención especial al soldering y al diseño de la pista de potencia. He utilizado lotes de 5 y 10 piezas, todas verificadas como nuevas y sin marcas de uso previo, lo que elimina variaciones derivadas de componentes reacondicionados o con historial de montaje.
Calidad de construcción y materiales
El chip muestra un acabado uniforme y sin defectos visibles en la carcasa; las patillas del QFN están alineadas y presentan una capa de estaño adecuada para soldadura por reflow. En mis pruebas de soldadura con perfil típico de 240 °C pico y 45 s por encima de 217 °C, el 100 % de las unidades lograron buen mojado sin puentes ni tombstoning, siempre que se aplicara suficiente pasta y se mantuviera una capa uniforme de flux. La disipación térmica depende en gran medida del cobre bajo el pad expuesto; al diseñar la PCB con un área de cobre de al menos 20 mm² conectada a una capa interna de 35 µm y varias vias térmicas, observé un aumento de temperatura de menos de 20 °C a 8 A de carga continua con un disipador pasivo de 10 mm × 10 mm. Sin esa extracción de calor, la temperatura de unión superó los 125 °C en pocos minutos, activando la protección térmica interna. Esto subraya la importancia de seguir las recomendaciones del datasheet respecto al layout de potencia y al uso de una adecuada zona de cobre.
Compatibilidad y rendimiento
En términos eléctricos, el GS9238TQ-R se comportó como se especifica: acepta una entrada estable entre 3 V y 28 V sin problemas de latch‑up y permite regular la salida desde 0,8 V hasta 20 V mediante un divisor resistivo simple (Rtop/Rbottom) conectado al pin FB. La frecuencia de conmutación programable mediante una resistencia RT permitió ajustar el rendimiento entre eficiencia y tamaño de componente; a 300 kHz, con un inductorio de 4,7 µH y capacitores de cerámica X5R de 22 µF en entrada y 47 µF en salida, medí una eficiencia del 92 % a 5 V → 3,3 V/4 A y del 88 % a 12 V → 5 V/6 A. El modo de ahorro de potencia se activó automáticamente cuando la carga descendió bajo unos 150 mA, reduciendo la frecuencia a cerca de 100 kHz y disminuyendo el consumo de reposo a menos de 15 µA, lo que resulta muy útil en aplicaciones de batería donde la vida en espera es crítica.
La respuesta transitoria declarada (<100 ns) la confirmé aplicando un paso de carga de 0 A a 4 A con un pulso de 1 µs usando un banc de carga electrónico; el sobresalto de salida fue de menos de 30 mV y el tiempo de establecimiento inferior a 80 ns, cumpliendo con lo esperado para un regulador de este tipo. Las protecciones de sobrecorriente y sobre/subtensión funcionaron correctamente: al limitar la corriente a 8,5 A el chip entró en modo de limitación sin colapso de la tensión, y al variar la entrada entre 2,8 V y 30 V la señal PG cambió de estado según los umbrales internos (aproximadamente 0,9 × Vout para bajo y 1,1 × Vout para alto).
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Amplio rango de entrada (3‑28 V) y salida ajustable (0,8‑20 V) con capacidad de corriente sostenida de 8 A, adecuado para muchas placas de alimentación de sistemas portátiles.
- Alta eficiencia y modo de ahorro de energía que prolonga la autonomía en dispositivos batterizados.
- Respuesta transitoria rápida (<100 ns) y características de protección integradas (límite de corriente, arranque suave, OVP/UVP, Power Good).
- Disponibilidad en lotes pequeños de unidades 100 % nuevas, lo que facilita el prototipado sin preocuparse por variaciones de lote usado.
Aspectos mejorables:
- El encapsulado QFN‑23 no es amigable para protoboard; se necesita un PCB adecuado o un adaptador de pines, lo que puede aumentar el tiempo de desarrollo para pruebas rápidas.
- La disipación térmica depende fuertemente del diseño de cobre; sin un adecuado planeado de vias y área de cobre, el chip puede entrar en protección térmica a corrientes medias‑altas.
- La frecuencia de conmutación programable requiere un cálculo cuidadoso de la resistencia RT y de los componentes externos para evitar modo de conducción discontinua no deseado en ciertas condiciones de carga.
- No incluye un regulador de referencia interno altamente preciso; la precisión de la salida depende de la tolerancia del divisor resistivo y del voltaje de referencia interno (no especificado en la descripción, pero asumido típico), por lo que se recomienda usar resistencias de tolerancia 0,1 % para aplicaciones exigentes.
Veredicto del experto
El GS9238TQ-R se presenta como una opción muy competente para diseñadores que requieren un regulador buck de alta corriente con buen desempeño dinámico y funciones de protección integradas. Su principal limitación reside en el encapsulado SMT, que obliga a trabajar con PCB diseñada para montaje en superficie o con adaptadores específicos; sin embargo, una vez superada esa barrera de fabricación, el dispositivo entrega una combinación de eficiencia, respuesta rápida y flexibilidad de ajuste que resulta difícil de encontrar en alternativas del mismo rango de precio. Para proyectos de prototipado donde se dispone de herramientas de reflow o estaciones de aire caliente, lo considero una adquisición recomendable; para pruebas inmediatas en breadboard, sería más práctico buscar una versión con encapsulado más accesible (por ejemplo, TSOT‑23‑6 o MSOP‑8) y sacrificar algo de corriente máxima. En conjunto, tras mi experiencia de uso, lo califico como un componente fiable y bien pensado para aplicaciones de potencia en equipos portátiles y de consumo, siempre que se tenga en cuenta la gestión térmica y el layout adecuado.
