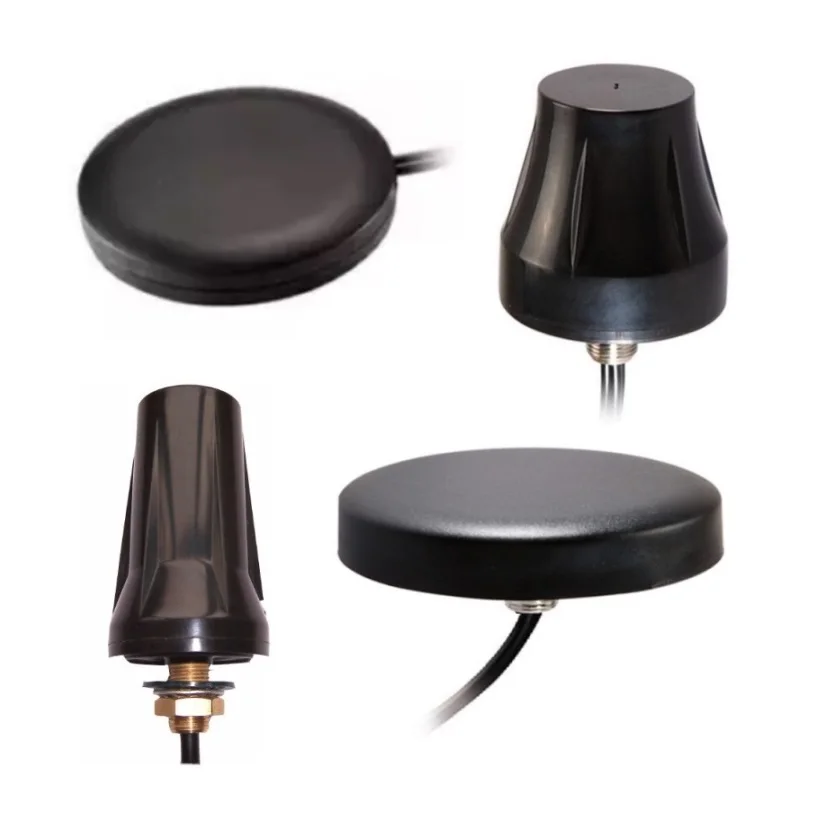

Especificaciones de la antena combinada GPS GN/GSM 3G 4G LTE/WIFI:
Especificación de antena dieléctrica
Tamaño
25×25×4mm
Rango de frecuencia
1575-1610MHZ
Frecuencia central
1590MHZ+/-3MHz
(GPS: 1575,42 Hz, GLONASS: 1602 MHz)
VS.W.R
≤1.5
Atenuación
fo±100MHz 30dB
Impedancia
50 ohmios
Ganancia máxima
3dBic, basado en un plano de tierra de 7×7cm
Ganancia de cobertura
-4dBic a –90° 0 +90°(más del 75% de volumen)
Polarización
Circular para diestros (RHCP)
Especificaciones de LNA
Ganancia de LNA
(Sin cable)
28 dB típico
Figura de ruido
1,5 dB
VS.W.R
≤1.65
Voltaje CC
2,7 V-5,0 V ± 0,5 V
Corriente CC
15 mA máx. (5 V CC)
Especificaciones LTE 4G
Rango de frecuencia
698-960/1710-2700MHz
VS.W.R
≤2.5
Polarización
Vertical
Radiación
Omnidireccional
Potencia máxima de entrada
20W
Impedancia
50 ohmios
Especificaciones de WIFI
Rango de frecuencia
2350-2500MHz
VS.W.R
≤2.0
Polarización
Vertical
Radiación
Omnidireccional
Potencia máxima de entrada
20W
Impedancia
50 ohmios
Especificaciones mecánicas
Peso
300 g
Cable
GPS GN: cable RG174 de 4 m
LTE 4G: cable RG174 de 4m
WIFI: cable RG174 de 4 m
Conector
GPS GN: SMA macho recto
LTE 4G: SMA macho recto
WIFI: RP-SMA macho recto

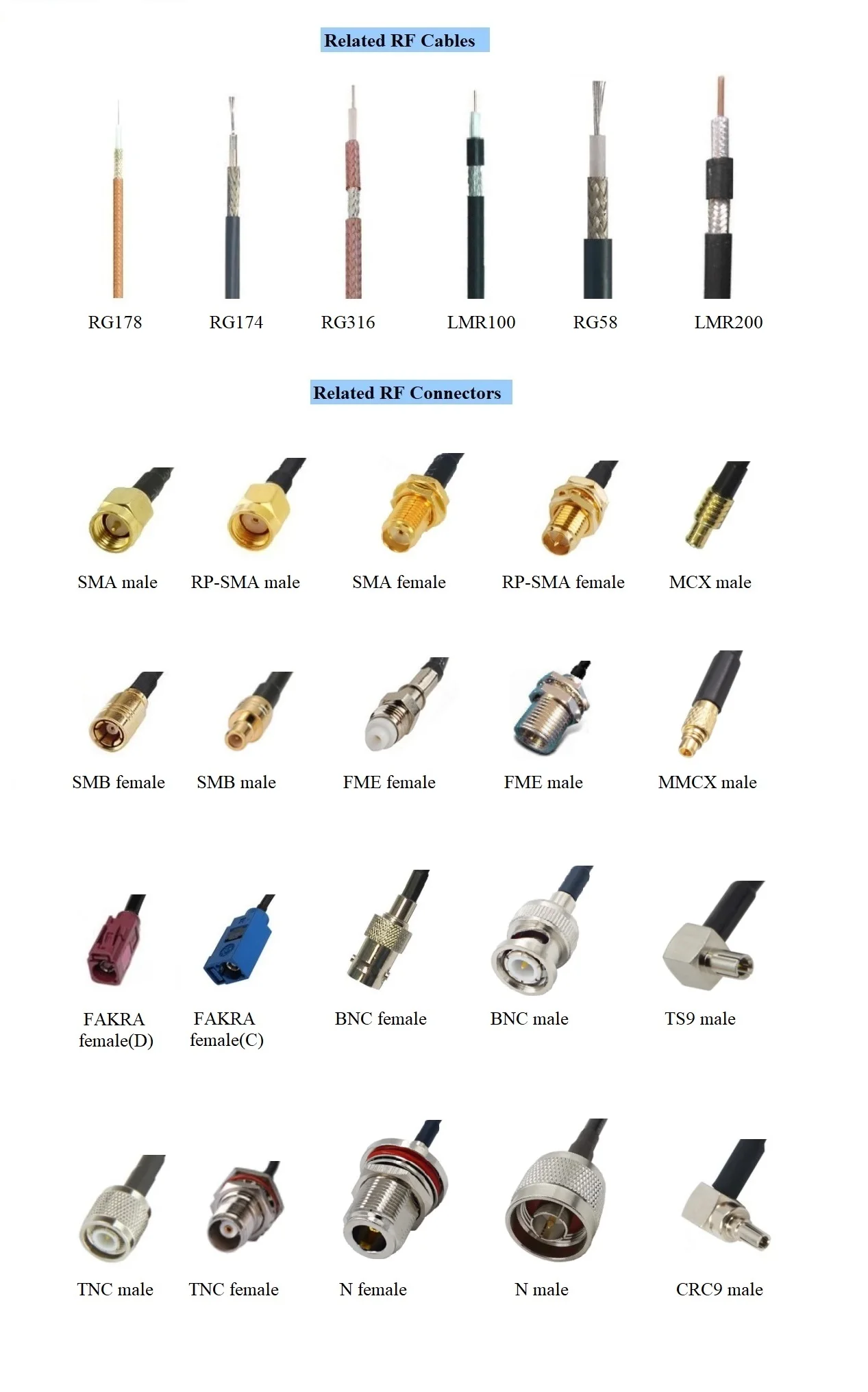

Otro cable
RF1.13, RG178, RG316, LMR100 u otro
Otra longitud del cable
50 cm, 100 cm, 200 cm, 300 cm u otros
Otro conector
IPEX, FME, FAKRA, MMCX, MCX, BNC, TNC u otros
Vivienda
ABS negro
Especificación ambiental
Temperatura de trabajo
-40℃~+85℃
Vibración
Barrido sinusoidal 1g (0-p), 10~50~10Hz cada eje
Humedad
95%~100%RH
Resistente al agua
IP67
