Descripción

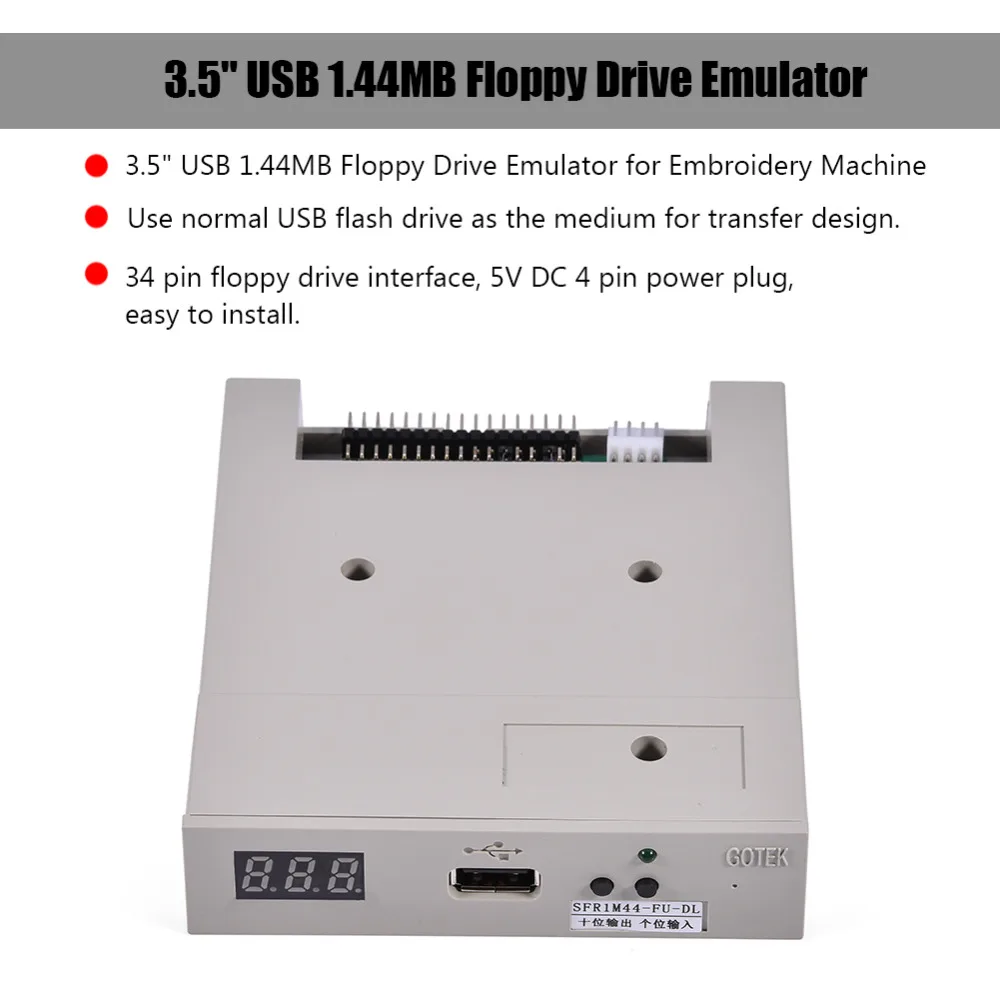

Emulador de unidad de disquete USB 3,5 MB de 1,44 "para máquina de bordar
Características:
Utilice una unidad flash USB normal como medio para el diseño de transferencia.
Interfaz de disquete de 34 Pines, fuente de Alimentación de 5V CC, fácil de instalar.
Memoria Flash integrada de 1,44 MB, con formato FAT12, utilizada para almacenar datos en caché desde la unidad flash USB.
Se pueden buscar 1,44 MB de capacidad de archivos en el directorio raíz o 999 carpetas.
Nombre de archivo largo y directorio de 4 niveles EN 999 carpetas.
Jumpers con función para diferentes máquinas.
Compatible con archivo de imagen de disco 100. (utilizado para máquinas con formato de disco no FAT, por ejemplo, para hacer disco de arranque).
Controlador de disquete:
Interfaz: Interfaz de controlador de disquete de 34 Pines, puerto de fuente de alimentación de 5V CC
Formato del disco: 1,44 MB 2HD Cilindros: 80 Pistas: 160 Sectores/Pista: 18 Bytes/Sector: 512 Datos
Velocidad de transferencia: 500 Kbps
Método de codificación: MFM

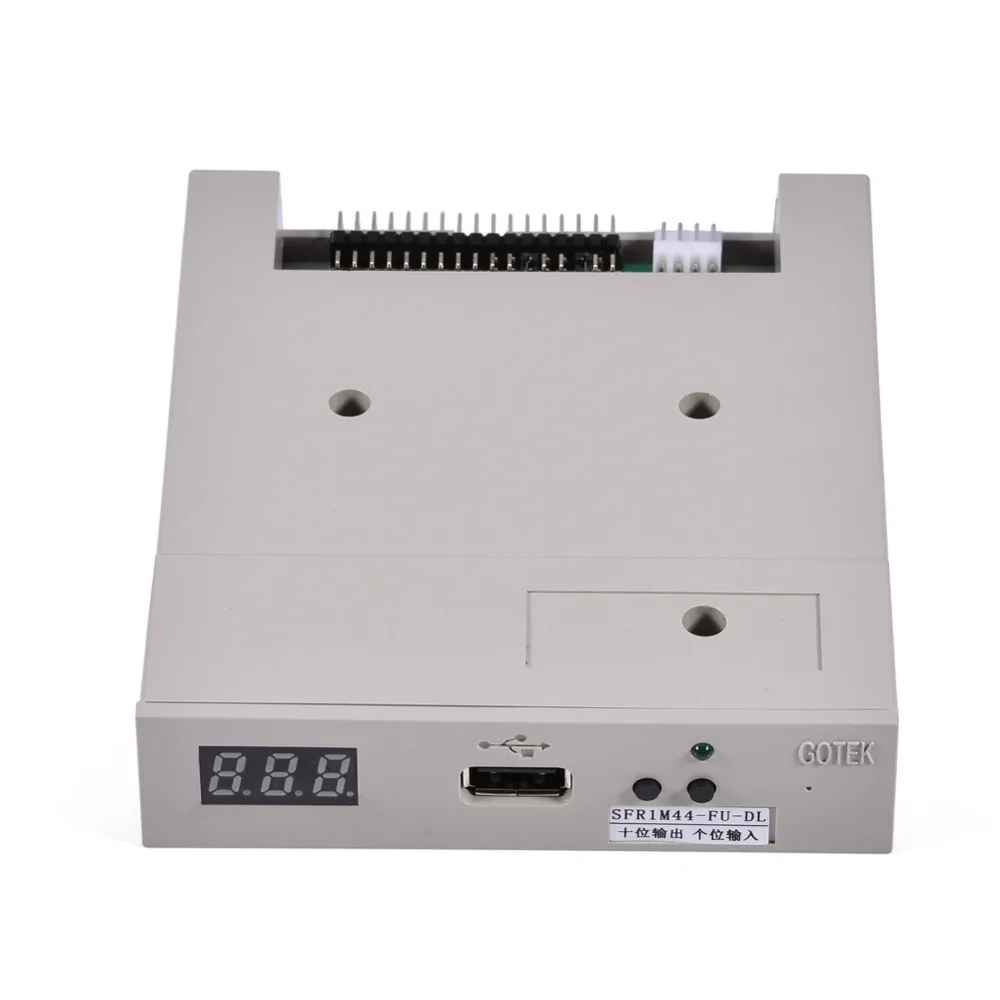

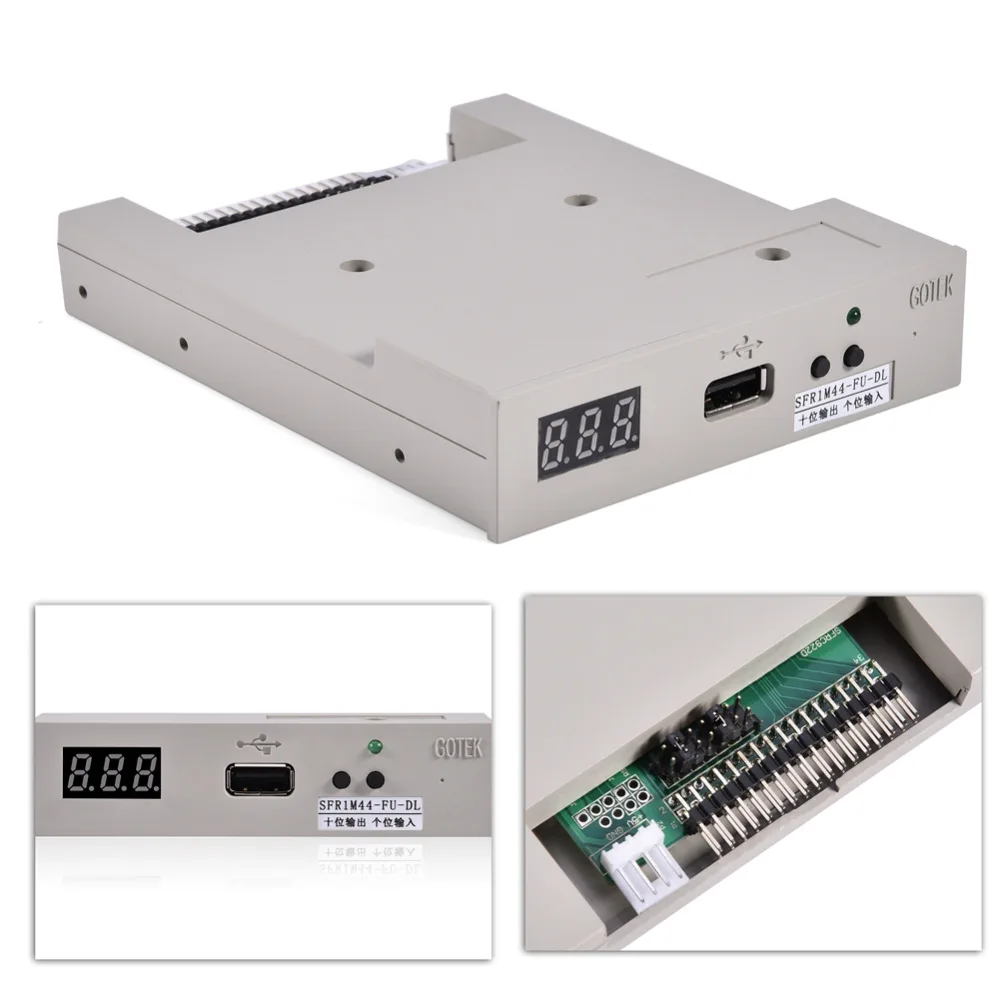

Panel:
8 números de segmento: representa el número de particiones
LED verde: estado de operación de lectura y escritura
Puerto USB: conectar unidad flash USB
Botón:
Cuando no hay unidad flash USB conectada al emulador:
El Botón izquierdo se usa para subir diez dígitos, el botón derecho se usa para subir un dígito, presione 2 botones juntos para subir cien dígitos, cuando los cien dígitos son 'b', el modo de imagen utilizado.
Cuando una unidad flash USB está conectada al emulador:
Botón izquierdo utilizado para transferir datos de la memoria incorporada a la unidad flash USB, botón derecho utilizado para transferir datos de la unidad flash USB a la memoria incorporada.
Versión de firmware del emulador:
Mantenga presionado 2 botones juntos, encienda, 8 números de segmento mostrarán la versión del firmware y los datos del emulador para detectar diferentes modelos.
Código de error:
E0: Ningún archivo especificado en la unidad flash USB
E16: Fallo de memoria incorporada
Configuración del puente:
J5: ---
JA: Configurado para generar la señal READY en 34 pines de la interfaz del controlador de disquete
JC: ---
JB: ---
S0: Selección de controlador 0
S1: Selección de controlador 1
MO: Motor
Especificaciones:
Modelo: SFR1M44-FU-DL
Compatibilidad: adecuado para máquina de bordar con unidad de disquete de 1,44 MB
Voltaje: 5V DC

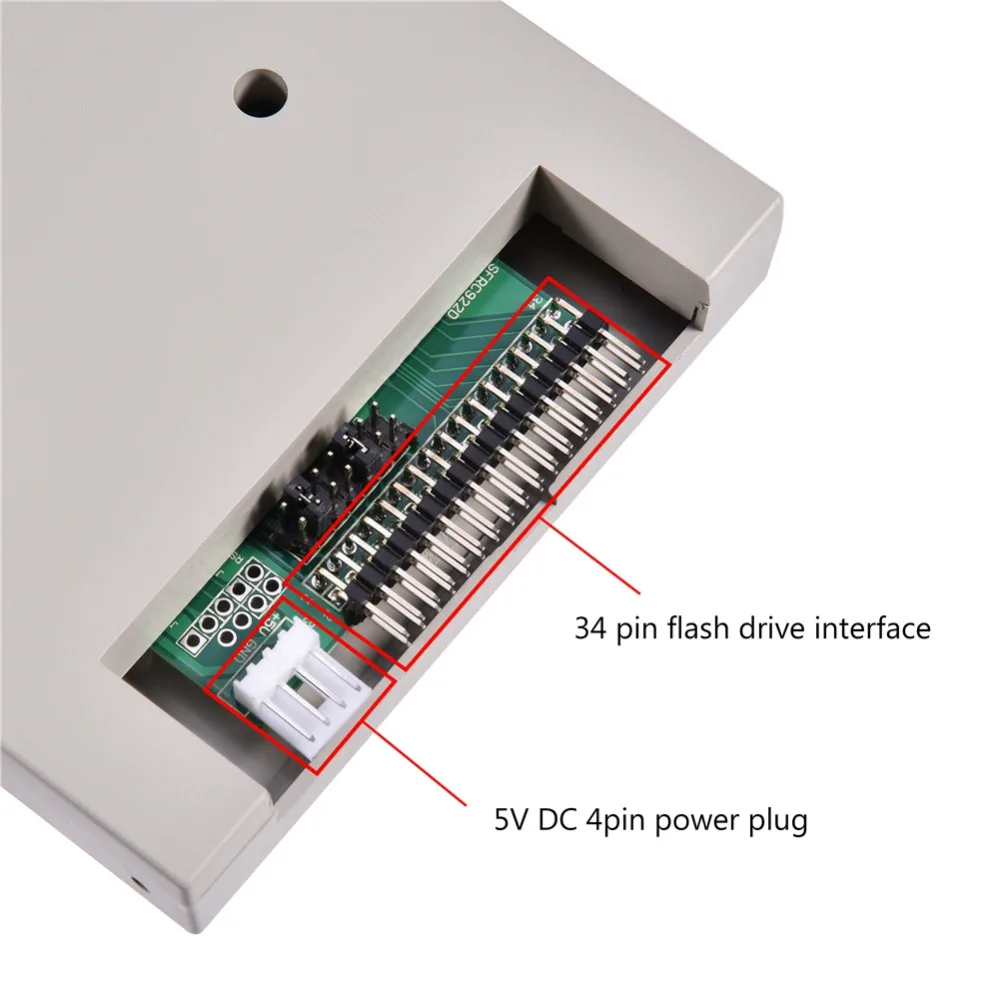

Interfaz: Puerto USB, enchufe de alimentación de 4 pines, enchufe de 34 pines
Material de la carcasa: ABS

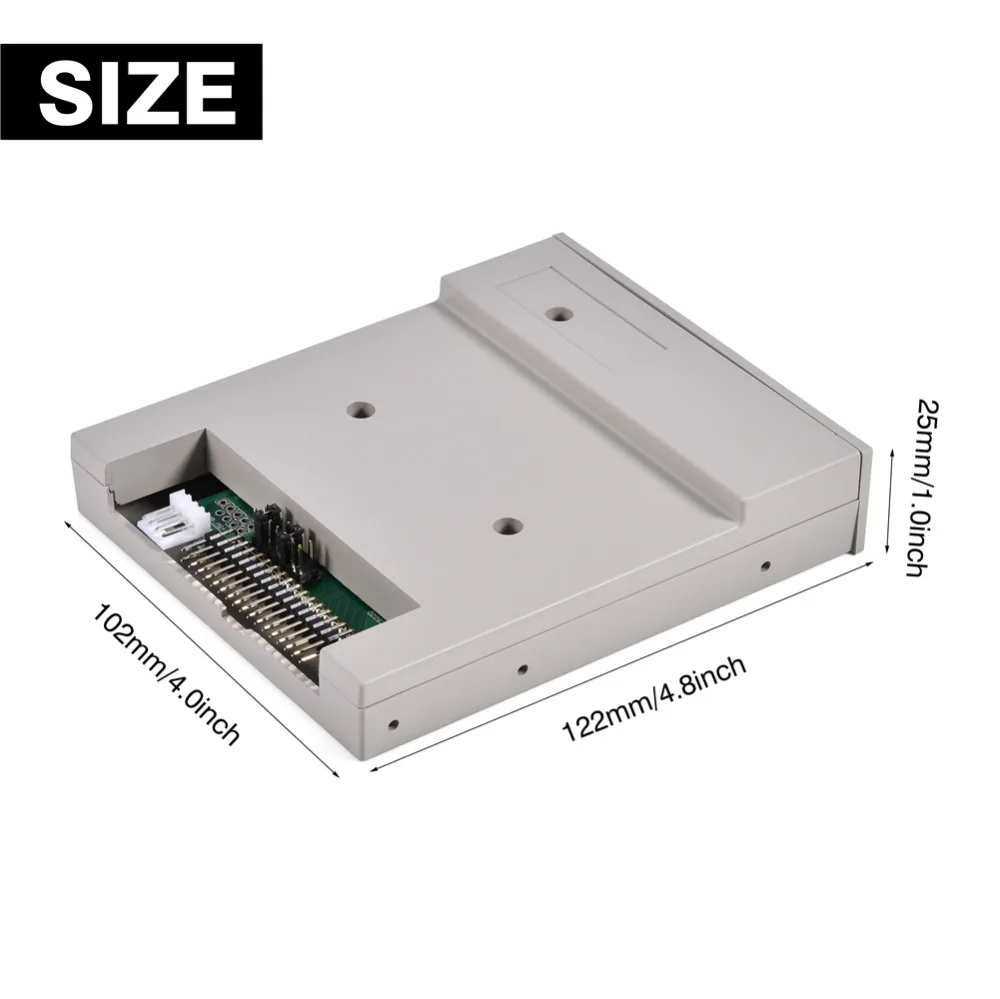

Tamaño (largo x ancho x Alto): aprox. 122x102x25mm/4,8x4,0x1,0 pulgadas
Color: gris (se muestra en la imagen)
Peso del paquete: 98g
Paquete incluido:
1 x emulador USB
2 x tapa de puente

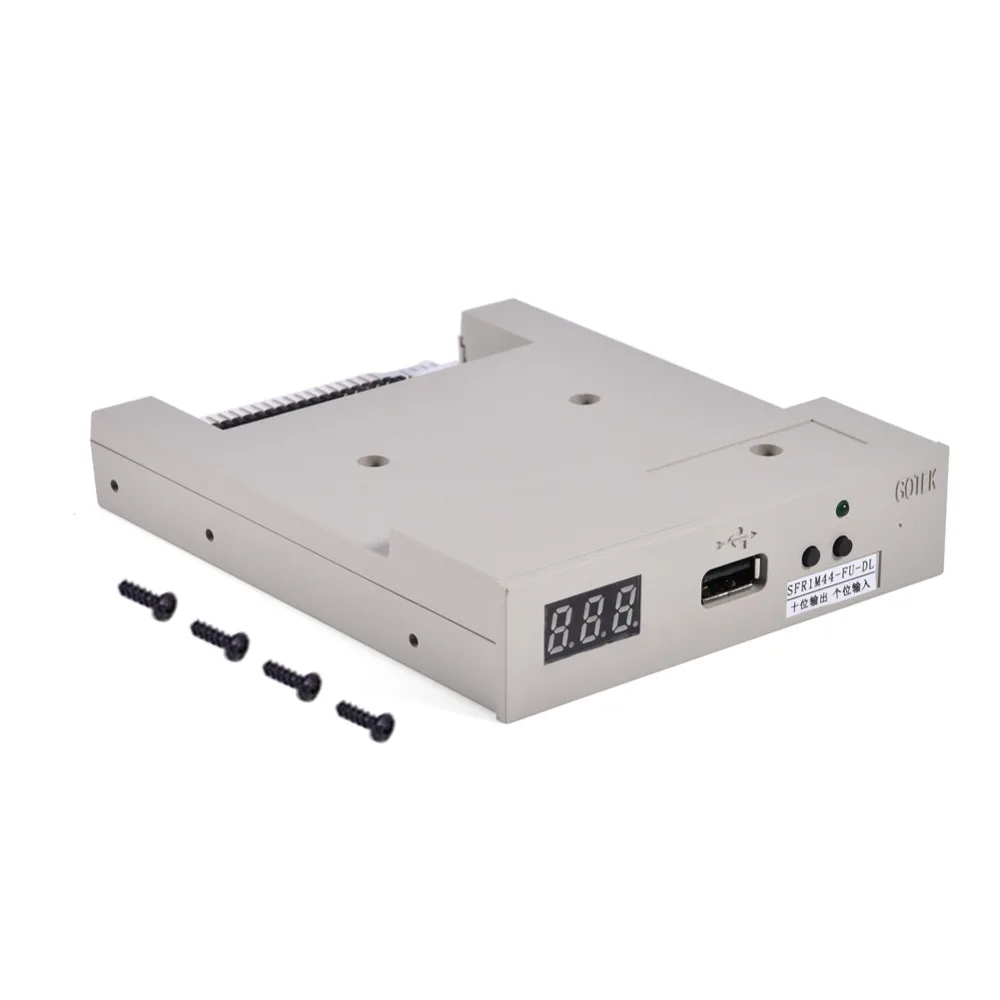

4 x tornillos
