Descripción

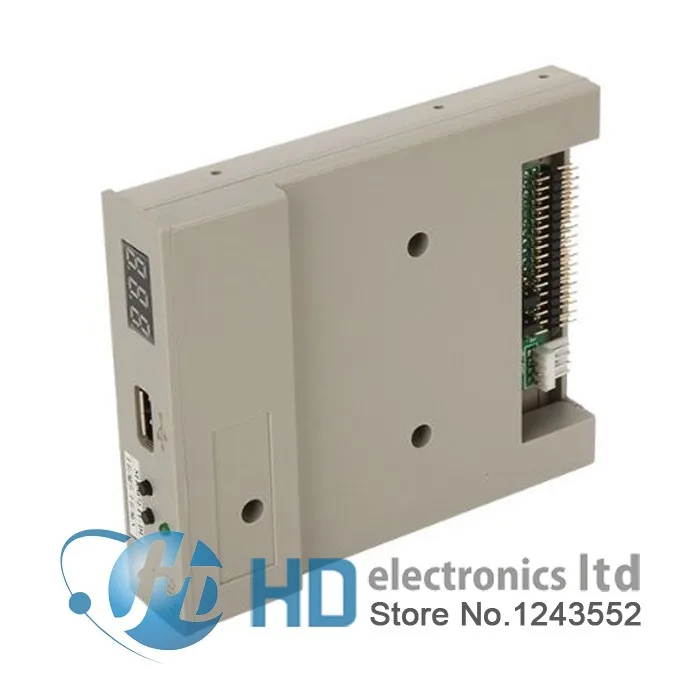

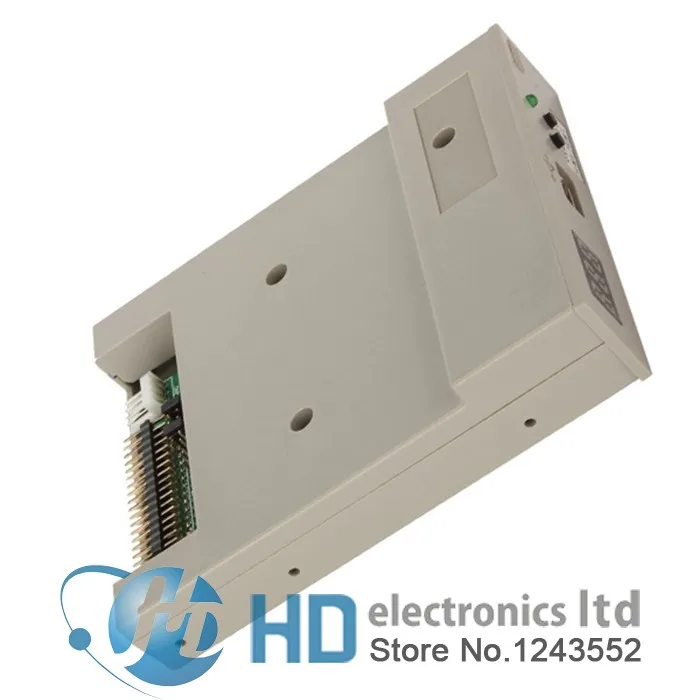

Este emulador de unidad de disquete es adecuado para disquetes de la industria textil, electrónica, mecánica y civil. Es ideal para órganos electrónicos y unidades de disquete de 720KB. Tiene el mismo tamaño que la unidad de disquete normal de 3,5 ", las mismas ubicaciones de los orificios de montaje y la unidad de disquete.
Descripción:
100% Nuevo, nunca usado
Material de la carcasa: ABS
Color: Gris
Modelo: SFRM72-FU-DL
Utilice una unidad flash USB normal como medio para el diseño de transferencia.
Interfaz de disquete de 34 Pines, fuente de Alimentación de 5V CC, fácil de instalar.
Capacidad: 720KB 2DD Cilindros: 80 Pistas: 160 Sectores/Pista: 9 Bytes/Sector: 512 Datos
Velocidad de transferencia: 250 kbps Método de codificación: MFM.
Memoria Flash integrada de 720KB, con formato FAT12, utilizada para almacenar datos en caché desde la unidad flash USB.
Dentro DE LA CAPACIDAD DE 720KB de archivos en el directorio raíz o se pueden buscar 999 carpetas.
Nombre de archivo largo y directorio de 4 niveles EN 999 carpetas.
Jumpers con función para diferentes máquinas
Compatible con archivo de imagen de disco 100. (utilizado para máquinas con formato de disco no FAT, por ejemplo, para hacer disco de arranque)
Controlador de disquete con la siguiente función necesaria:
Controlador de disquete con interfaz de 34 pines y enchufe de alimentación de 5V CC
Utilice un disco flpppy 2DD con 720KB de capacidad
Formato de disco: Cilindros: 80 Pistas: 160 Sectores/Pista: 9 Bytes/Sector: 512 Fecha
Velocidad de transferencia: 250 kbps Método de codificación: MFM

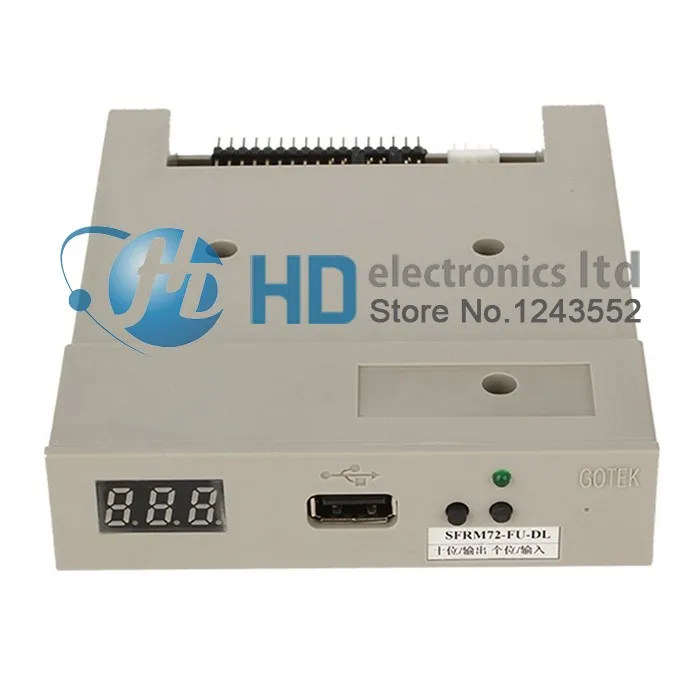

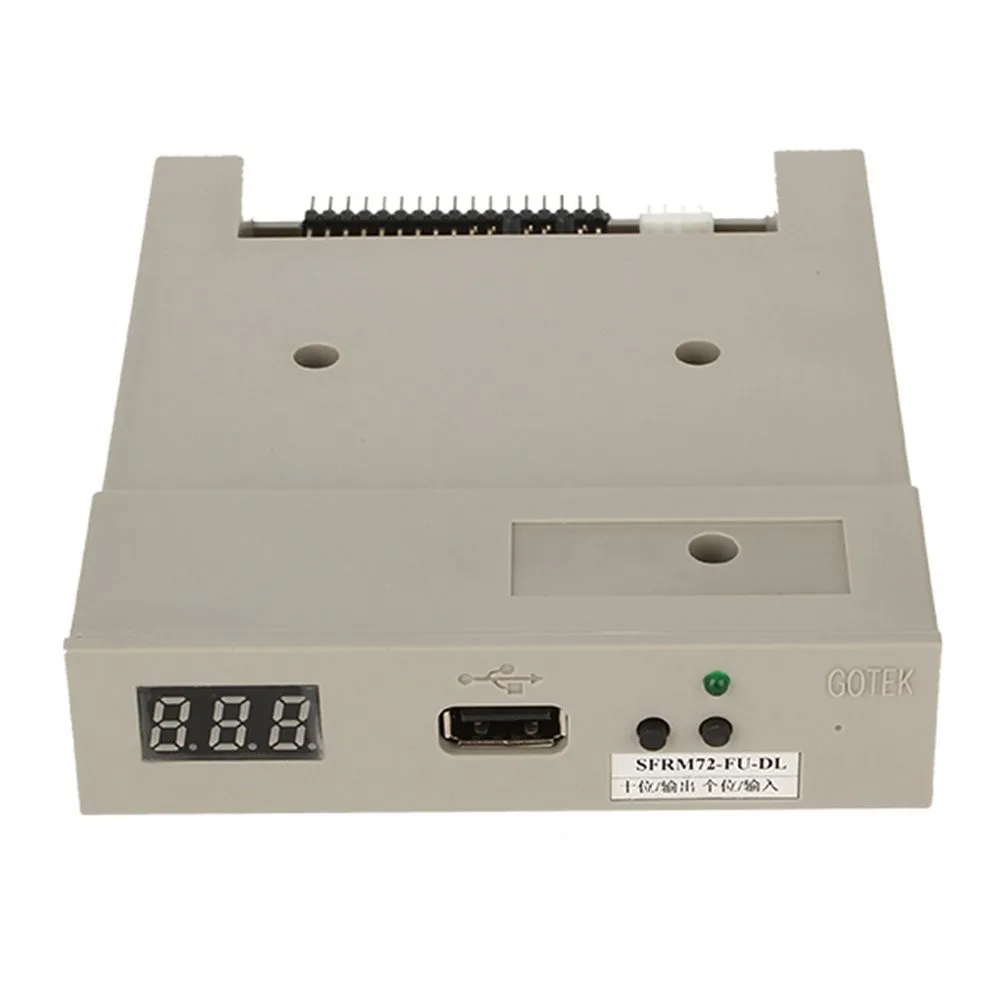

Panel:
8 números de segmento: representan el nombre de la carpeta
Led verde: estado de la operación de lectura y escritura
Puerto USB: conectar la unidad flash USB
Botón:
Cuando no hay unidad flash USB conectada al emulador:
El Botón izquierdo se usa para subir diez dígitos, el botón derecho se usa para subir un dígito, presione 2 botones juntos para subir cien dígitos, cuando los cien dígitos son 'b', el modo de imagen utilizado.
Cuando una unidad flash USB se conecta al emulador:
Botón izquierdo utilizado para transferir datos de la memoria incorporada a la unidad flash USB, botón derecho utilizado para transferir datos de la unidad flash USB a la memoria incorporada.
Versión de firmware del emulador:
Mantenga presionado 2 botones juntos, encienda, 8 números de segmento mostrarán la versión del firmware y los datos del emulador para detectar diferentes modelos.
Código de error:
E0:
No hay archivo especificado en la unidad flash USB
E16: falla de memoria incorporada
Configuración del puente:
J5 : ---
JA: configurar para generar señal LISTO en 34 pines de la interfaz del controlador de disquete
JC : ---
JB : ---
S0: Selección de controlador 0
S1: Selección de controlador 1
MO : Motor
El paquete incluye
1 x emulador USB
1 x CD
4 x tornillos
4 x Jerséis
