Descripción

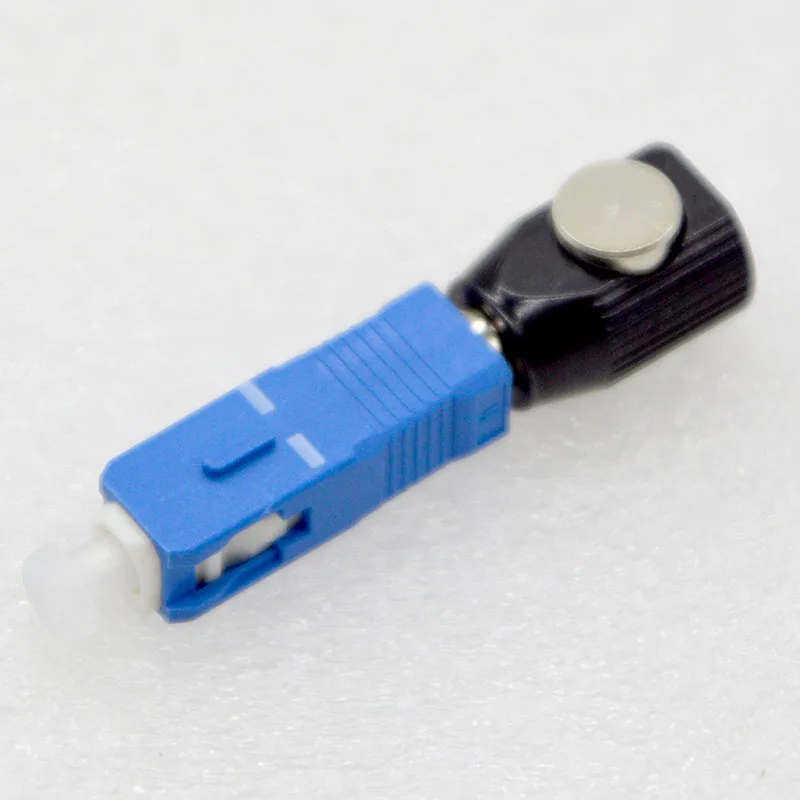

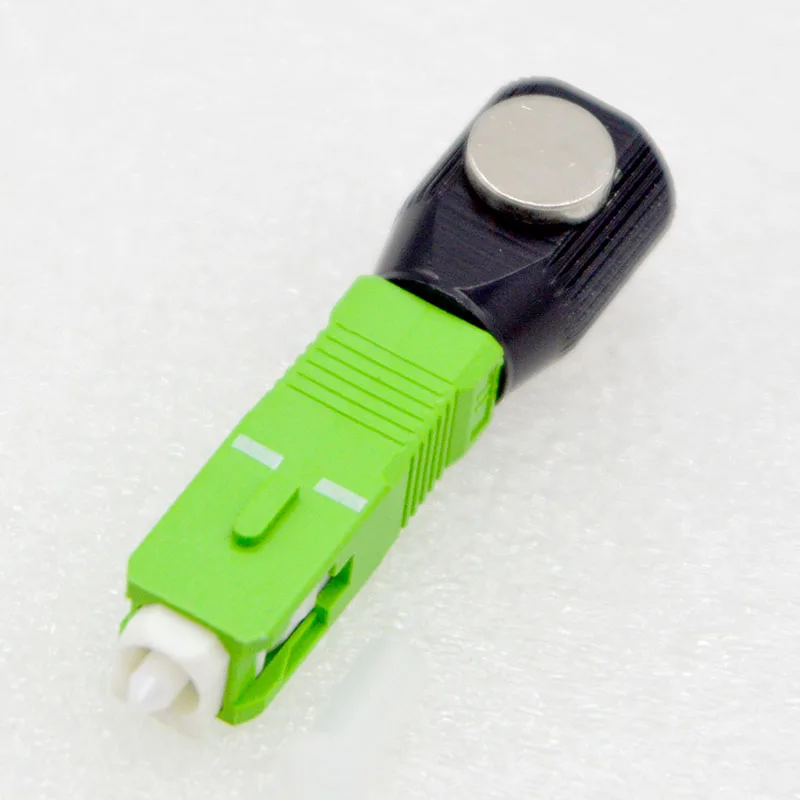

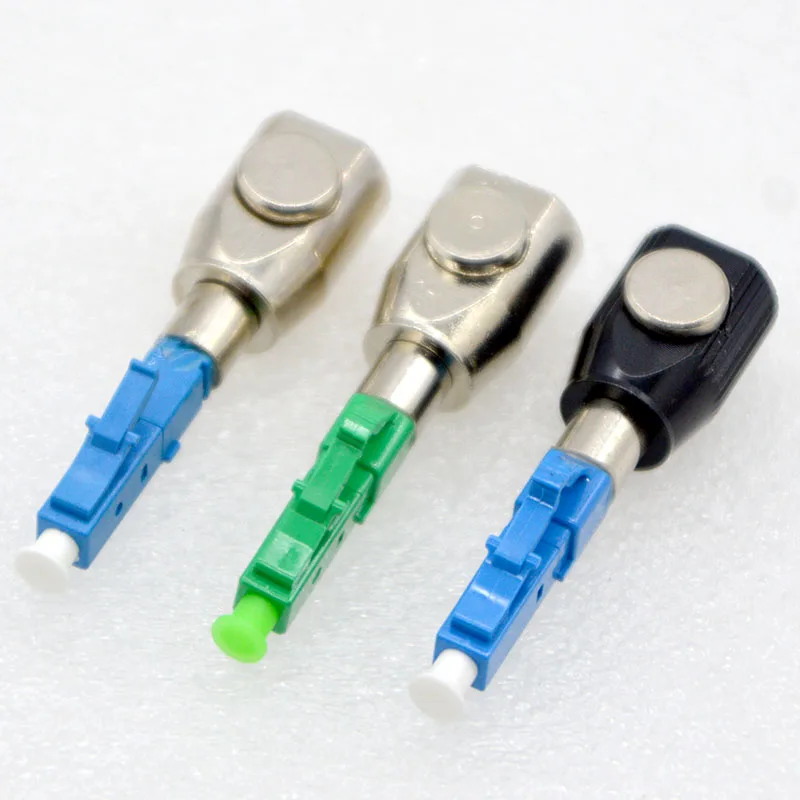

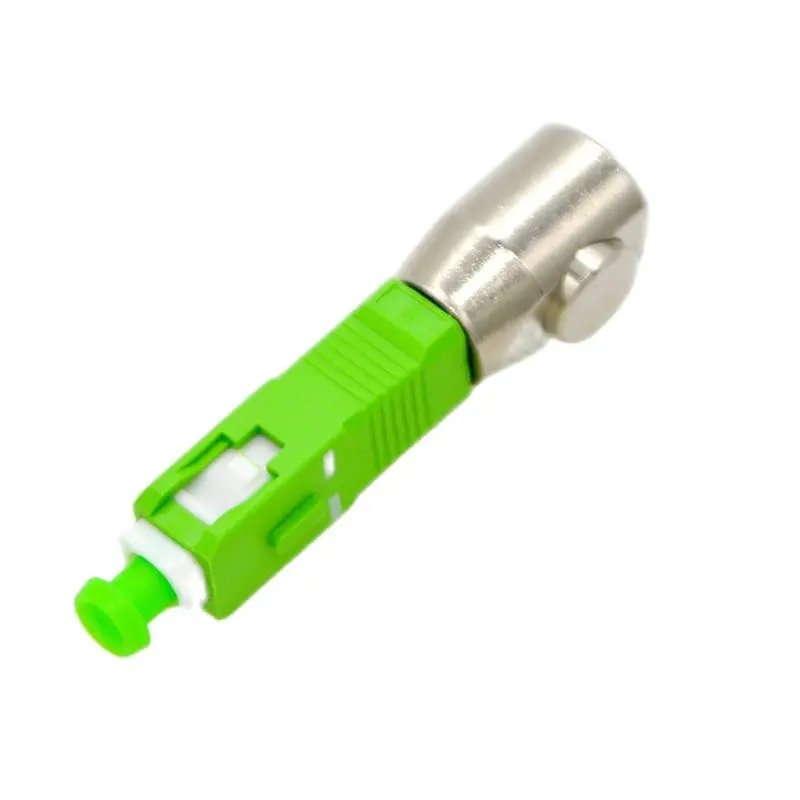

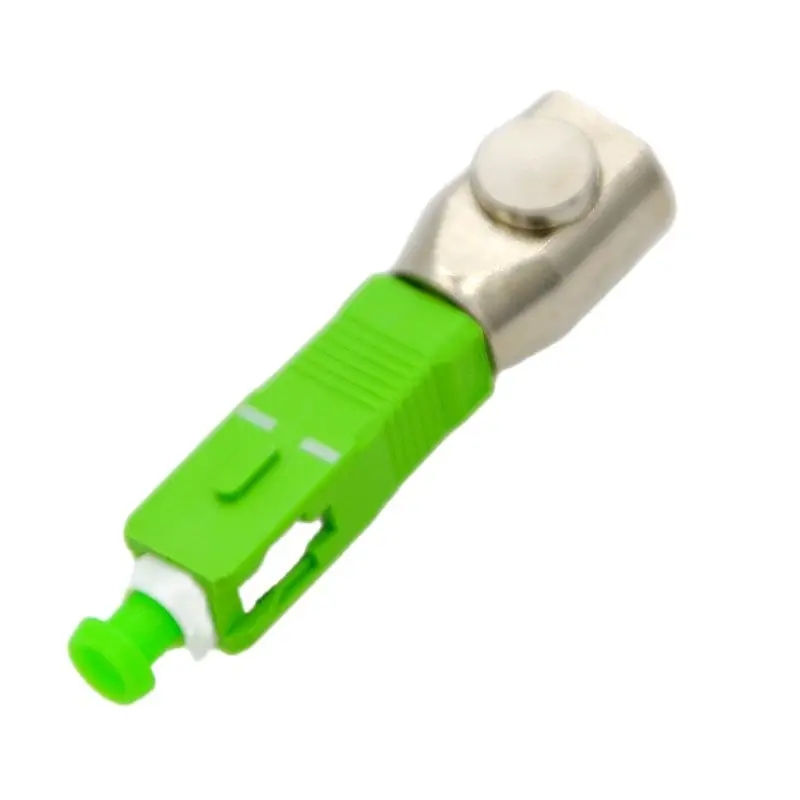

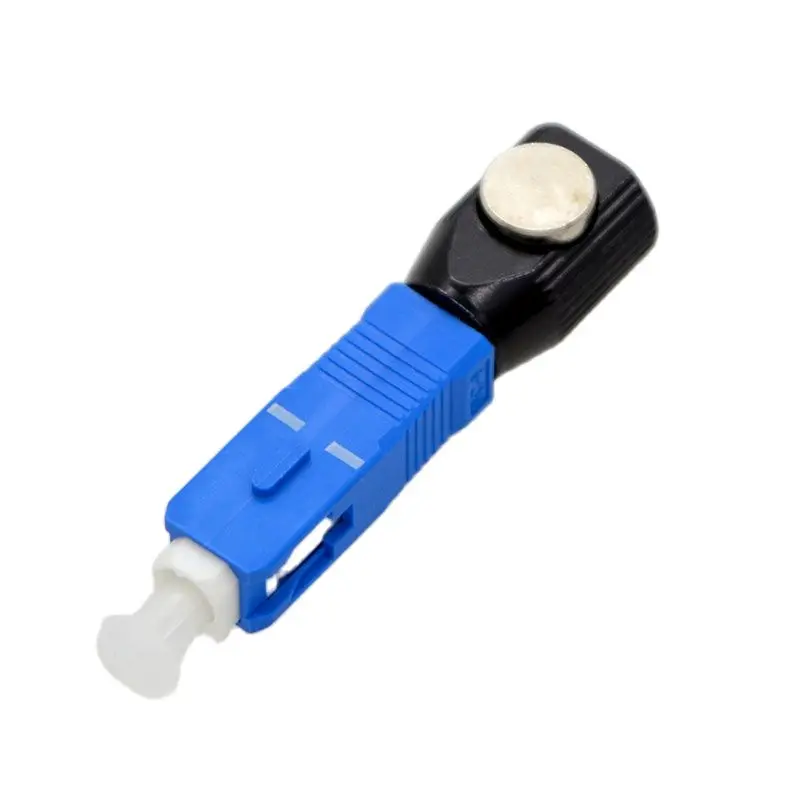

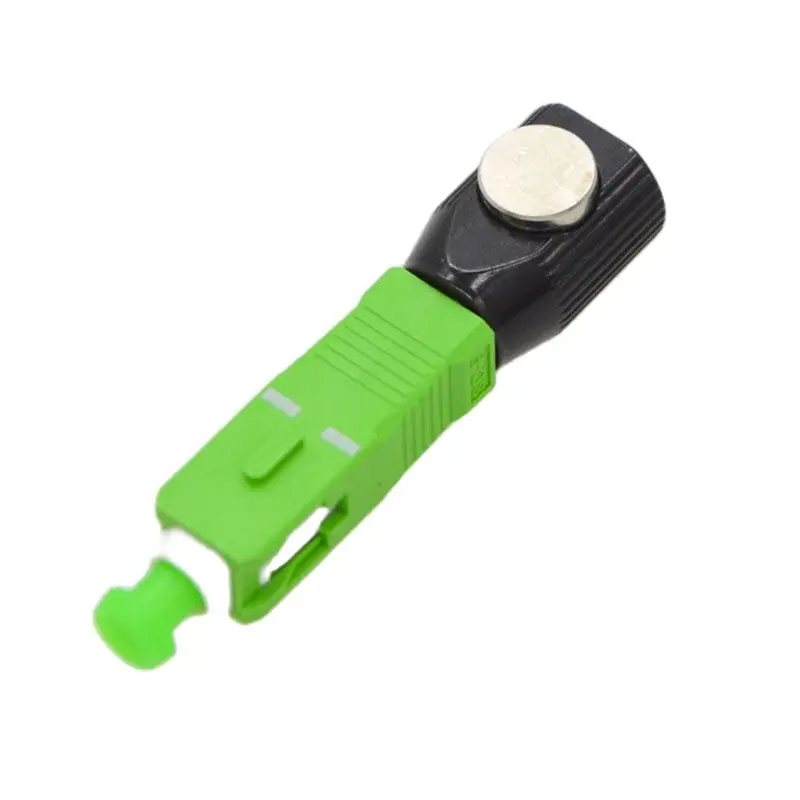

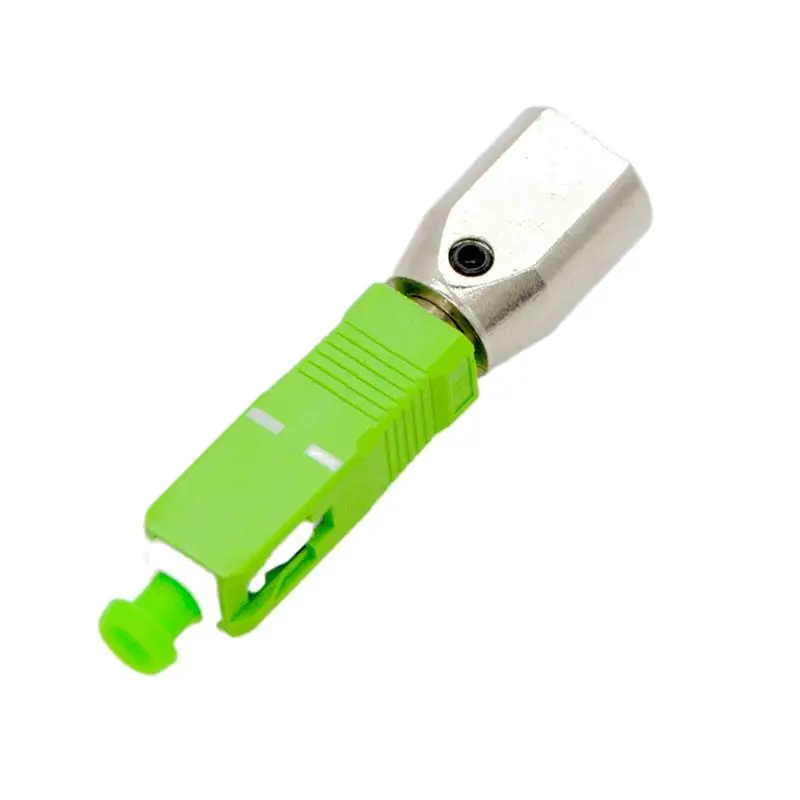

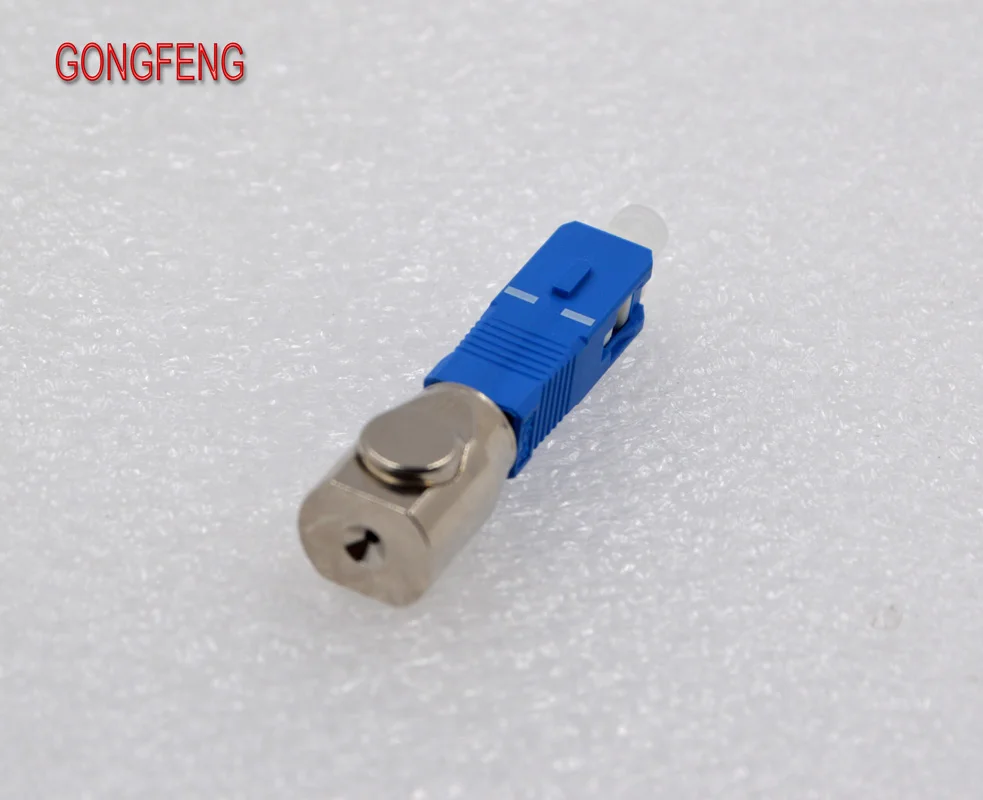

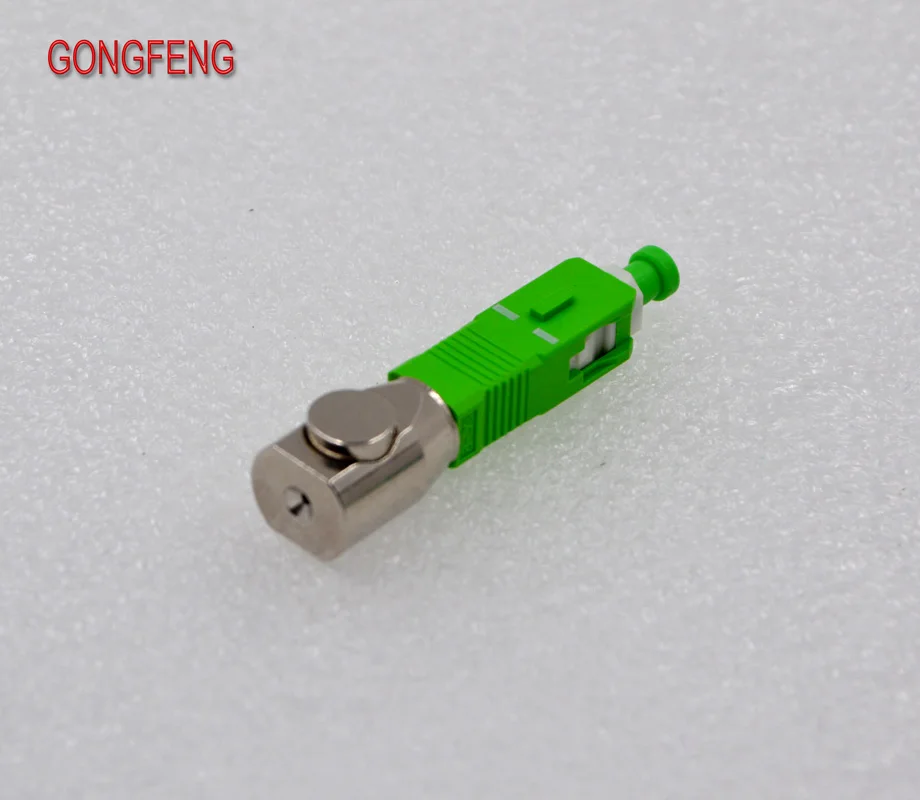

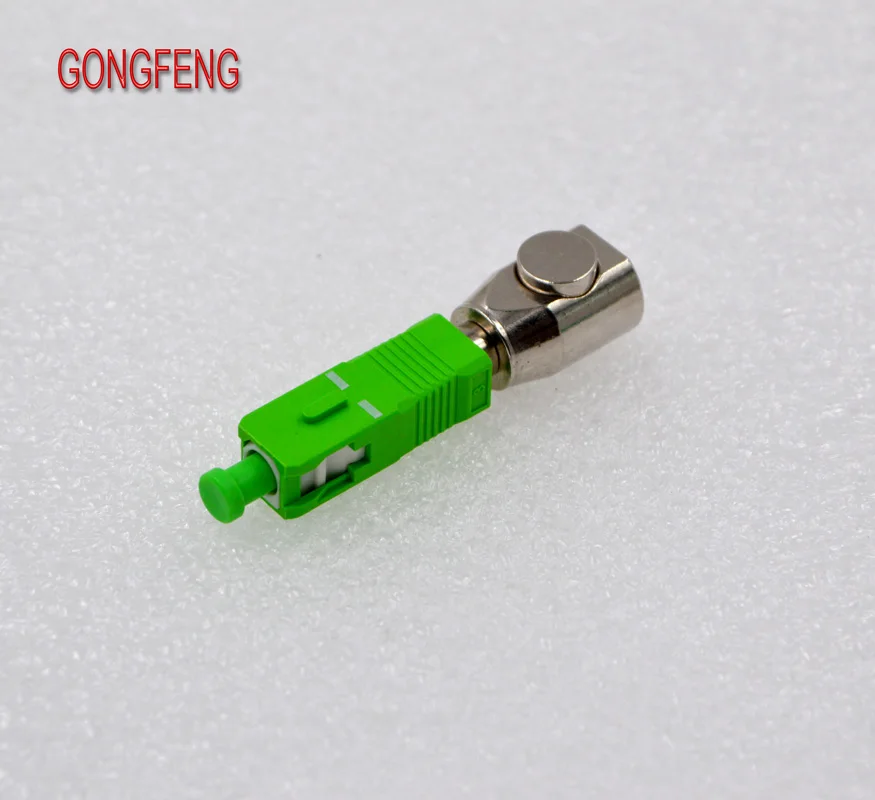

El adaptador de fibra desnuda es una herramienta auxiliar simple para la prueba de fibra óptica, y es muy adecuado para la reparación de emergencia de fibra óptica y la conexión temporal. El núcleo de inserción del adaptador de fibra desnuda y el pegamento sin epoxi en el orificio pasante de fibra óptica son fáciles de insertar en la fibra óptica desnuda, extraer y usar repetidamente, Y tienen baja pérdida de inserción.
Característica
El funcionamiento es simple e intuitivo, se puede observar a simple vista
Se puede aplicar fibra óptica monomodo y multimodo
Diseño único
GN, seguridad, fiabilidad y baja pérdida de inserción de fibra óptica.
Sin núcleo dieléctrico y adhesivo epoxi y orificio pasante, fácil de insertar, extracción de fibra desnuda y uso repetido.
El núcleo de inserción y el Módulo de conector se pueden reemplazar, el tamaño de la apertura del núcleo de inserción y el cabezal de conexión se pueden personalizar, se pueden aplicar a una variedad de necesidades cambiantes
Aplicación:
Efecto sobre la fibra desnuda, conexión temporal OTDR,
Medidor de potencia óptica, fuente de luz y otros datos de puerto de fibra óptica e instrumentos y equipos de prueba
Conexión temporal de fibra óptica y reparación de emergencia de fibra óptica
Índice técnico:
Diámetro del núcleo de inserción: 125-127um
Diámetro exterior: 2, 2, 1, 2, 2, 1, 2, 2, 2, 1, 2, 2, 2, 1, 2, 2, 2, 2, 2
Pérdida de inserción: 0
Adaptador de fibra desnuda, funcionamiento correcto del vídeo

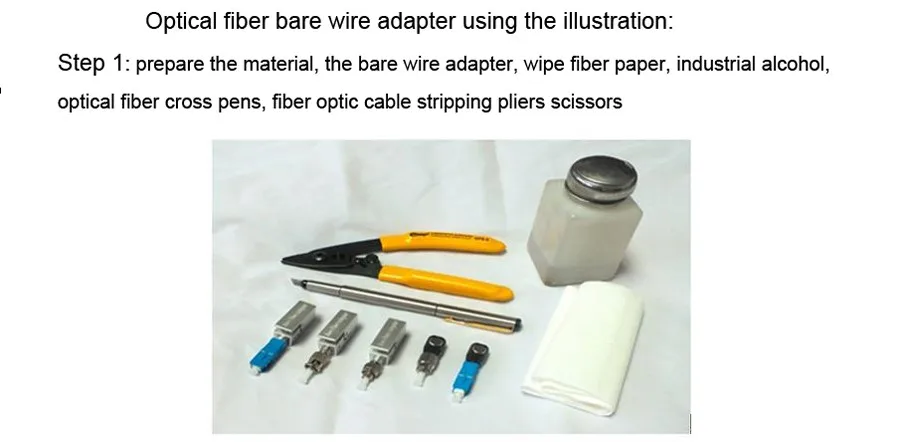

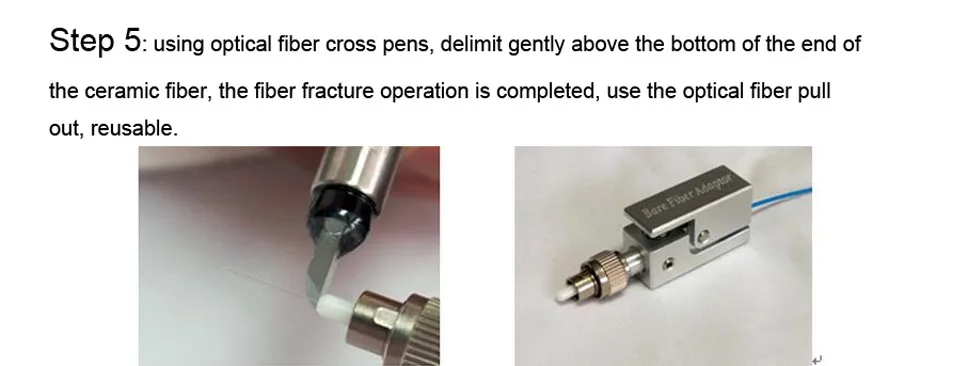

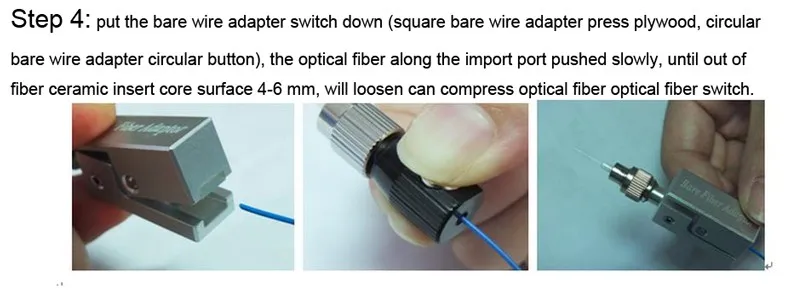

Adaptador de fibra óptica desnudo (cuadrado, círculo)Características: Baja pérdida de inserción Buena repetibilidad Operación simple Alcance Líneas de fibra óptica desnudas Conexión temporal LaboratorioEspecificaciones de prueba de fibra: Tipo: FC / PC SC / PC ST / PC LC / PCDiámetro de la virola: 125-127umDiámetro exterior de la virola: 2.499mm 1.249mmPérdida de inserción: 0.2dBRepetibilidad: 0.2dBResistencia a la tracción: 100gTipo de fibra: ciclos de acoplamiento SM / MM 1000 vecesTemperatura de funcionamiento: -40 ~ + 80Adaptador de fibra desnuda FC / PCDescripción del producto:El adaptador de fibra desnuda es una herramienta auxiliar para el mercado de prueba de fibra óptica profesional, es muy adecuado para reparaciones de emergencia y conexión de fibra óptica temporal.Modelo: FC / PC, SC / PC, ST / PC, LC / PCCaracterísticas principales:-Adaptador de fibra desnuda-Longitud 40mm \ diámetro 13mm-Prueba de ciclo (-40- + 80) Cambio 0.2dB-Fácil e intuitivo de operar, se puede observar a simple vista-Reutilizable, se puede utilizar fibra monomodo/multimodo-Pérdida, buena supresión de reflejosInstrucciones:1. Pelar el recubrimiento de fibra (15-20mm) y limpiar con alcohol;2. Inserte los orificios de introducción de presión del interruptor del adaptador de fibra óptica empujando lentamente hasta que el núcleo cerámico sobresaliente (5-6mm) cambie para relajarse y abrirlo;3. Cuchillo de rubí rayando la parte inferior de la Parte expuesta de la fibra óptica, la fibra se rompe.El adaptador de fibra desnuda es una herramienta auxiliar simple para pruebas de fibra, es muy adecuado para reparaciones de emergencia y conexión temporal de fibra óptica. Adaptador de fibra desnuda con orificios de fibra de virola y sin pegamento epoxi y cualquier medio, fácil de insertar fibra desnuda, extracción y uso repetido, y tiene una baja pérdida de inserción,Característica:1. Operación simple e intuitiva, por observación visual2. La fibra monomodo y multimodo se puede aplicar3. Fibra única prensada-diseñada, segura, confiable, baja pérdida de inserción4. Pegamento epoxi mortaja y sin agujeros pasantes y cualquier medio, fácil de inserción de fibra desnudar, extracción y uso repetido5. Módulo conector de férula y reemplazable, el tamaño de poro y la férula del conector se pueden personalizar, aplicable a una variedad de necesidades cambiantesAplicación:1. Actuando sobre fibra desnuda, una conexión temporal OTDR, medidor de potencia, fuente de luz y otros datos de puerto óptico y equipo de instrumentación de prueba2. El empalme de fibra óptica y la reparación temporal de emergencia de fibraInstrucciones:1. Quitar la capa de recubrimiento de fibra de aproximadamente 15-20mm y limpiar con alcohol y toallitas;2. Inserte el interruptor adaptador de fibra desnuda y presione, la fibra óptica se introducirá lentamente en el orificio pasante hasta que la virola de cerámica se extienda aproximadamente 3-5mm, afloje el interruptor para abrirlo;3. Planifique el bolígrafo de fibra (o la hoja de cuchillo de acero de tungsteno rubí 90 grados perpendiculares a la fibra) rayando la parte inferior de la Parte expuesta de la fibra óptica, la rotura de la fibra, la operación está completa.Conexión temporal de fibra
