CPU

Soporte para Intel® Core™Procesadores i7/Intel® Core™Procesadores i5/Intel® Core™Procesadores I3/procesadores Intel® Pentium®/procesadores Intel® Celeron® en el paquete LGA1150

El caché L3 varía según la CPU

(Consulte "Lista de soporte de CPU" para obtener más información).

Conjunto chip

Conjunto de chips Intel® Z97 Express

Memoria

4 enchufes DIMM DDR3 que admiten hasta 32 GB de memoria del sistema

* Debido a la limitación del sistema operativo Windows de 32 bits, cuando se instalan más de 4 GB de memoria física, el tamaño de la memoria real que se muestra será menor que el tamaño de la memoria física instalada.

Arquitectura de memoria de doble canal

Soporte para DDR3 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / Módulos de memoria 1600 / 1333 MHz

Compatible con módulos de memoria no ECC

Admite módulos de memoria Extreme Memory Profile (XMP)

(Consulte "Lista de soporte de memoria" para obtener más información).

Gráficos a bordo

Procesador de gráficos integrado-Intel® HD Graphics compatible:

1 puerto D-Sub, que admite una resolución máxima de 1920x1200 a 60Hz.

1 puerto de 2 puertos, admite una resolución máxima de 1920x1200 a 60Hz.

* El puerto no admite conexión D-Sub por adaptador.

1 x Puerto HDMI, compatible con una resolución máxima de 4096x2160 @ 24Hz o 2560x1600 @ 60Hz

* Soporte para la versión HDMI 1.4a.

Admite hasta 3 pantallas al mismo tiempo

Memoria compartida máxima de 512MB

Audio

Códec Realtek® ALC1150

Soporte para Sound Blaster X-Fi MB3

Audio de alta definición

2/4/5.1/7.1 canal

Soporte para salida S/PDIF

LAN

Chip LAN Qualcomm® Atheros Killer E2201 (10/100/1000 Mbit)

Ranuras de expansión

1 x ranura PCI Express x16, funcionando en x16 (PCIEX16)

* Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.

ŠŠ

1 x ranura PCI Express x16, funcionando en x8 (PCIEX8)

* La ranura PCIEX8 comparte ancho de banda con la ranura PCIEX16. Cuando la ranura PCIEX8 está llena, la ranura PCIEX16 funcionará hasta en modo x8.

1 x ranura PCI Express x16, funcionando en X4 (PCIEX4)

* La ranura PCIEX4 comparte ancho de banda con todas las ranuras PCI Express X1. Todas las ranuras PCI Express X1 no estarán disponibles cuando se instale una tarjeta de expansión PCIe X4.

* Al instalar una tarjeta x8 o superior en la ranura PCIEX4, asegúrese de establecer la configuración de la ranura PCIE en la configuración del BIOS en X4. (Consulte el Capítulo 2, "Configuración BIOS del", "Periféricos" para obtener más información).

(Las ranuras PCIEX16 y PCIEX8 cumplen con el estándar PCI Express 3,0).

3 ranuras PCI Express X1

(Las ranuras PCIEX4 y PCI Express X1 cumplen con el estándar PCI Express 2,0).

1 ranura PCI

Tecnología multigráfica

Soporte para 3 vías/2 vías AMD CrossFire™/2 vías NVIDIA® SLI™Tecnología

Interfaz de almacenamiento

Conjunto de chips:

1 Conector PCIe M.2

(Socket 3, llave M, tipo 2242/2260/2280 SATA y soporte PCIe SSD)

1 Conector SATA Express

6 conectores SATA 6 Gb/s

(Los conectores M.2, SATA Express y SATA3 4/5 solo se pueden usar uno a la vez. Los conectores SATA3 4/5 no estarán disponibles cuando se instale un SSD M.2).

Soporte para RAID 0, RAID 1, RAID 5 y RAID 10

USB

Conjunto de chips:

6 puertos USB 3,0/2,0 (4 puertos en el panel posterior, 2 puertos disponibles a través del cabezal USB interno)

8 puertos USB 2,0/1,1 (4 puertos en el panel trasero, 4 puertos disponibles a través de los cabezales USB internos)

Conectores de E/S internos

1 Conector de alimentación principal ATX de 24 pines

1 conector de alimentación ATX 12V de 8 pines

1 Conector PCIe M.2

1 Conector SATA Express

6 conectores SATA 6 Gb/s

1 cabezal de ventilador de CPU

1 cabezal de ventilador de refrigeración por agua (CPU_OPT)

3 cabezales de ventilador del sistema

1 x cabezal del panel frontal

1 cabezal de audio del panel frontal

1 cabezal de salida S/PDIF

1 cabezal USB 3,0/2,0

2 cabezales USB 2,0/1,1

1 cabezal de puerto serie

1 x puente CMOS transparente

1 encabezado de módulo de plataforma segura (TPM)

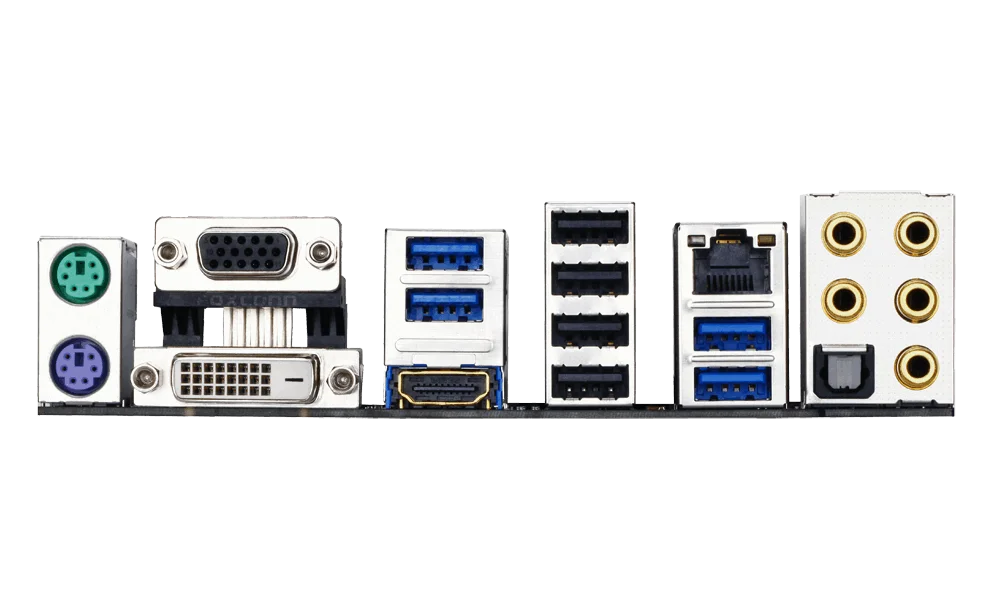

Conectores panel trasero

1 puerto de teclado PS/2

1 puerto de ratón PS/2

1 conector óptico S/PDIF Out

1 puerto D-Sub

1 x PUERTO DE

1 puerto HDMI

4 puertos USB 3,0/2,0

4 puertos USB 2,0/1,1

1 x PUERTO DE

5 conectores de audio (salida de altavoz central/subwoofer, salida de altavoz trasero, entrada de línea, salida de línea, entrada de micrófono)

Controlador I/O

Chip controlador de E/S iTE®

Monitorización H/W

Detección de voltaje del sistema

Detección de temperatura de CPU/sistema/chipset

CPU/CPU OPT/Detección de velocidad del ventilador del sistema

Advertencia de sobrecalentamiento de CPU/sistema

CPU/CPU OPT/Advertencia de falla del ventilador del sistema

CPU/CPU OPT/Control de velocidad del ventilador del sistema

* Si la función de control de velocidad del ventilador es compatible dependerá del enfriador que instale.

BIOS

Flash de 2x64 Mbit

Uso de AMI UEFI BIOS con licencia

Soporte para DualBIOS™

PnP 1.0a, DMI 2,7, WfM 2,0, SM BIOS 2,7, ACPI 5,0

Características únicas

Soporte para APP Center

* Las aplicaciones disponibles en el centro de aplicaciones pueden diferir según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden diferir según las especificaciones de la placa base.

@ BIOS

EasyTune

Configuración EZ

Bota rápida

Controlador de juegos

Carga de encendido/apagado

TimeLock inteligente

Recuperación inteligente 2

Visor de información del sistema

Bloqueador USB

Soporte para Q-Flash

Soporte para Smart Switch

Soporte para instalación Xpress

Software incluido

Norton® Internet Security (versión OEM)

Tecnología Intel® Rapid Start

Tecnología Intel® Smart Connect

Tecnología Intel® Smart Response

Sistema operativo

Soporte para Windows 10/8.1/8/7

Factor de forma

Factor de forma ATX; 30,5 cm x 22,5 cm
