Descripción
CPU
Zócalo LGA1700: compatible con Intel® Core de 13. ª generación™Procesadores e Intel® Core de 12ª generación™, Procesadores Pentium® Gold y Celeron® *
El caché L3 varía según la CPU
* Consulte "Lista de soporte de CPU" para obtener más información.
Conjunto chip
Conjunto de chips Intel® Z690 Express
Memoria
Soporte para DDR5 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / Módulos de memoria 4800 / 4000 MT/s
4 enchufes DIMM DDR que admiten hasta 128 GB (capacidad DIMM única de 32 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Compatible con módulos de memoria DIMM 1Rx 8/2Rx8 ECC sin búfer (funciona en modo no ECC)
Soporte para módulos de memoria DIMM 1Rx 8/2Rx 8/1Rx16 no ECC sin búfer
Compatible con módulos de memoria Extreme Memory Profile (XMP)
(Vaya al sitio web de GIGABYTE para conocer las últimas velocidades y módulos de memoria compatibles).
Gráficos a bordo
Procesador de gráficos integrado-Intel® HD Graphics compatible:
1 x Puerto HDMI, compatible con una resolución máxima de 4096x2160 @ 60Hz
* Soporte para la versión HDMI 2,1 y HDCP 2,3.
** Admite puertos nativos compatibles con HDMI 2,1 TMDS.
1 x DisplayPort, compatible con una resolución máxima de 4096x2304 a 60Hz
* Soporte para la versión DisplayPort 1,2 y HDCP 2,3
(Las especificaciones gráficas pueden variar dependiendo del soporte de la CPU).
Audio
CÓDEC de audio Realtek®
Audio de alta definición
2/4/5.1/7.1 canal
* Puede cambiar la funcionalidad de un conector de audio utilizando el software de audio. Para configurar audio de 7,1 canales, acceda al software de audio para la configuración de audio.
Soporte para salida S/PDIF
LAN
Realtek® 2.5GbE LAN chip (2,5 Gbps/1 Gbps/100 Mbps)
Ranuras de expansión
1 x ranura PCI Express x16, funcionando en x16 (PCIEX16)
* Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
(La ranura PCIEX16 cumple con el estándar PCI Express 5,0).
1 x ranura PCI Express x16, funcionando en X4 (PCIEX4)
1 x ranura PCI Express x16, funcionando en X1 (PCIEX1 _ 4)
2 ranuras PCI Express X1
(Las ranuras PCIEX4 y PCIEX1 cumplen con el estándar PCI Express 3,0).
Interfaz de almacenamiento
CPU:
1 x conector M.2 (Socket 3, tecla M, tipo 2260/2280/22110 PCIe 4,0 X4/X2 SSD compatible) (M2A _ CPU)
Conjunto de chips:
1 x conector M.2 (enchufe 3, llave M, soporte tipo 2260/2280 PCIe 4,0 X4/X2 SSD) (M2P _ SB)
1 x conector M.2 (Socket 3, llave M, tipo 2260/2280 PCIe 4,0 X4/X2 SSD compatible) (M2Q _ SB)
6 x conectores SATA 6 Gb/s
Soporte para RAID 0, RAID 1, RAID 5 y RAID 10
Intel® Optane™Memoria lista
* Aceleración del sistema con Intel® Optane™La memoria solo se puede habilitar en los conectores M.2 compatibles con el chipset.
USB
Conjunto de chips:
1 x Puerto USB tipo C® en el panel posterior, con soporte USB 3,2 Gen 2x2
1 x Puerto USB tipo C® con soporte USB 3,2 Gen 1, disponible a través del encabezado USB interno
1 x puertos USB 3,2 Gen 2 tipo A (rojo) en el panel trasero
6 puertos USB 3,2 Gen 1 (4 puertos en el panel posterior, 2 puertos disponibles a través del cabezal USB interno)
Chipset + 2 concentradores USB 2,0:
8 puertos USB 2,0/1,1 (4 puertos en el panel posterior, 4 puertos disponibles a través de los cabezales USB internos)
Conectores de E/S internos
1 Conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX 12V de 8 pines
1 conector de alimentación ATX 12V de 4 pines
1 cabezal de ventilador de CPU
1 cabezal de ventilador de CPU de refrigeración por agua
3 cabezales de ventilador del sistema
1 ventilador de sistema/cabezal de bomba de refrigeración por agua
2 cabezales de tira LED direccionables
2 cabezales de tira LED RGB
3 x M.2 Enchufe 3 conectores
6 x conectores SATA 6 Gb/s
1 x cabezal del panel frontal
1 cabezal de audio del panel frontal
1 cabezal de salida S/PDIF
1 x cabezal USB tipo C®, con soporte USB 3,2 Gen 1
1 cabezal USB 3,2 Gen 1
2 cabezales USB 2,0/1,1
1 cabezal de puerto serie
2 rayos™Conectores de tarjeta adicionales
1 x encabezado del módulo de plataforma de confianza (solo para el módulo SPI 2,0 de SPI/SPI de 1x1)
1 botón de Reinicio
1 x puente de reinicio
1 botón Q-Flash Plus
1 Puente CMOS transparente
* Todos los cabezales del ventilador están sujetos a soporte AIO_Pump, bomba y ventilador de alto rendimiento con la capacidad de entregar hasta 2A/12V @ 24W.

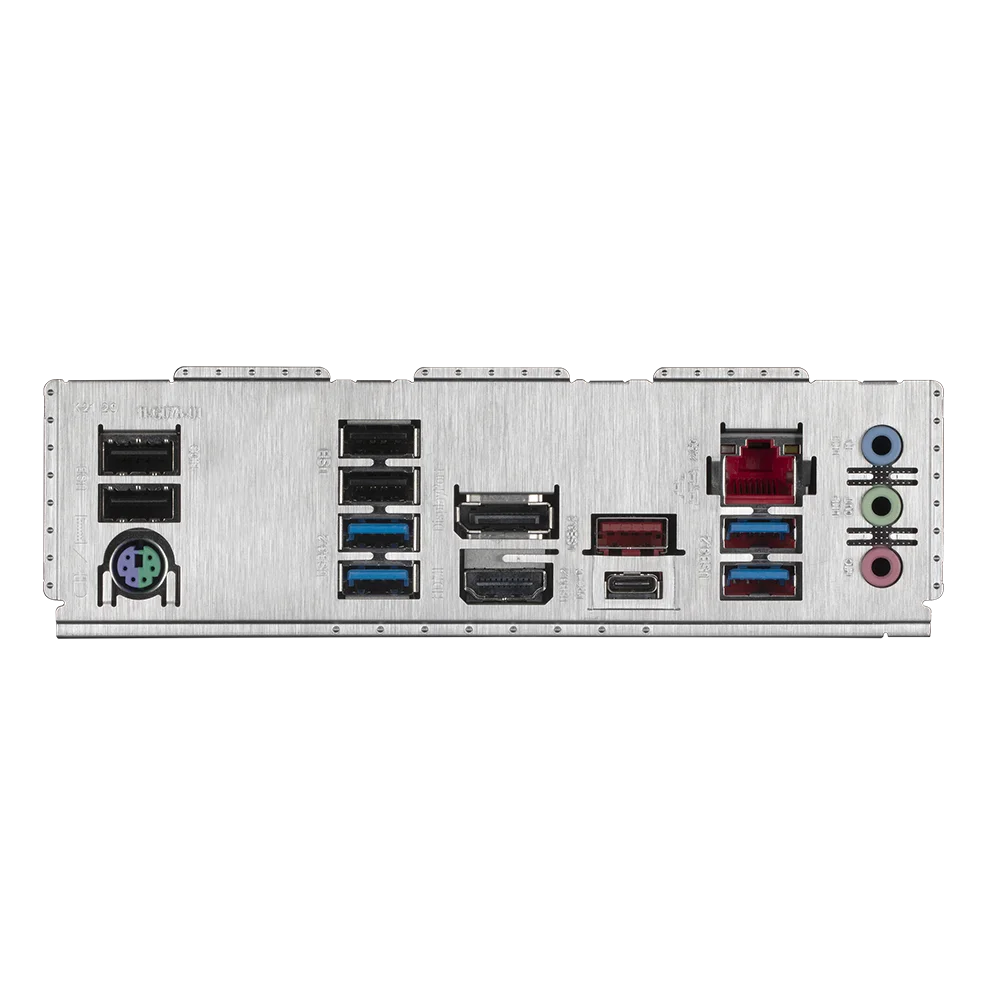

Conectores panel trasero
1 puerto para teclado/ratón PS/2
1 x DisplayPort
1 x Puerto HDMI
1 x Puerto USB tipo C®, con soporte USB 3,2 Gen 2x2
1 puerto USB 3,2 Gen 2 Tipo-A (rojo)
4 puertos USB 3,2 Gen 1
4 puertos USB 2,0/1,1
1 x PUERTO DE
3 x conectores de audio
Controlador I/O
Chip controlador de E/S iTE®
Monitorización H/W
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección de caudal de refrigeración por agua
Advertencia de fallo del ventilador
Control de velocidad del ventilador
* Si la función de control de velocidad del ventilador (bomba) es compatible dependerá del ventilador (bomba) que instale.
BIOS
1x256 Mbit flash
Uso de AMI UEFI BIOS con licencia
PnP 1.0a, DMI 2,7, WfM 2,0, SM BIOS 2,7, ACPI 5,0
Características únicas
Soporte para APP Center
* Las aplicaciones disponibles en el APP Center pueden variar según el modelo de placa base. Las funciones compatibles de cada aplicación también pueden variar según las especificaciones de la placa base.
@ BIOS
EasyTune
Fusión RGB
Respaldo inteligente
Visor de información del sistema
Soporte para Q-Flash Plus
Soporte para Q-Flash
Soporte para instalación Xpress
Software incluido
Norton® Internet Security (versión OEM)
Software de gestión de ancho de banda LAN
Sistema operativo
Soporte para Windows 11 64 bits
Soporte para Windows 10 de 64 bits
Factor de forma
Factor de forma ATX; 30,5 cm x 24,4 cm
