Descripción
Unidad central de procesamiento (CPU)
Soporte para zócalos LGA1151-procesadores de 9ª y 8ª generación: Intel® Core™Procesador i9/Intel® Core™Procesador i7/Intel® Core™Procesador i5/Intel® Core™Procesador I3/Procesador Intel® Pentium®/Procesadores Intel® Celeron®
El caché L3 depende de la CPU
(Consulte el sitio web de * Gigabyte para obtener una lista de procesadores compatibles)
Conjunto chip
Conjunto de chips de alta velocidad Intel® B365
Memoria interna
2 ranuras DIMM DDR4 * Admite hasta 32 GB
Admite tecnología de memoria de doble canal
Compatible con DDR4 2666/2400/2133 MHz
Admite memoria ECC sin búfer DIMM 1Rx 8/2Rx8 (modo no ECC)
Compatible con memoria DIMM 1Rx 8/2Rx 8/1Rx16 no ECC sin búfer
Se admite la memoria Extreme Memory Profile (XMP)
* La compatibilidad con memoria de 2666MHz o XMP requiere un Intel® Core de octava generación™Procesador i7/i5.
(Por favor, * Sitio Web Gigabyte para la velocidad de memoria compatible y la lista)
Función de visualización
Procesador de pantalla incorporado-Compatible con Intel® HD Graphics:
Un Puerto VGA, compatible con una resolución de 1920x1200 a 60Hz.
Un PUERTO DE, compatible con una resolución de 1920x1200 a 60Hz.
* Este Puerto de La DVI-D no admite la conversión a VGA.
Soporte * memoria de monitor compartida * 1 GB
El soporte real varía dependiendo de la CPU
AUDIO
Chip Realtek® ALC887 incorporado
Soporte para audio de alta definición
Soporte 2/4/5.1/7.1 canales
* Para habilitar la salida de sonido de 7,1 canales, debe conectarlo utilizando la salida de sonido del panel frontal de HD (alta definición, alto fax) módulo de sonido y seleccione la función de sonido multicanal a través del software de sonido.
Red
Chip de red Realtek® GbE integrado (10/100/1000 Mbit)
Ranura de expansión
1 ranura PCI Express x16, compatible con las especificaciones de funcionamiento x16
Dos ranuras PCI Express X1
(* Todas las ranuras PCI Express admiten PCI Express 3,0)
Interfaz de dispositivo de almacenamiento
Integrado en el chipset:
1 interfaz M.2 (compatible con Socket 3, tecla M, tipo 2242/2260/2280 SATA y PCI-E X4/X2 SSD)
6 puertos SATA 3,0
Admite RAID 0, RAID 1, RAID 5 y RAID 10
* Precauciones de instalación del puerto M.2/SATA, consulte la sección 1-7 Introducción a puertos y puentes.
Intel® Optane™Memoria lista
USB
Integrado en el chipset:
6 puertos USB 3,1 Gen 1 (4 en el panel trasero, 2 deben conectarse desde el puerto USB en la placa base a través de un cable)
6 puertos USB 2,0 (2 en el panel trasero, 4 deben conectarse desde el puerto USB en la placa base a través de un cable)
Enchufe interno
1 toma de corriente de la placa base de 24 pines
1 toma de corriente de CPU de 8 pines
Una TOMA DE VENTILADOR DE CPU
1 ventilador de sistema
6 puertos SATA 3,0
Una ranura M.2 SSD
1 Conector de puente para placa base
1 toma de audio frontal
1 toma USB 3,1 Gen 1
2 tomas USB 2,0
1 zócalo de módulo de cifrado seguro (TPM) (2x6 pines, solo se utiliza con el número de referencia: 1. 2)
1 enchufe COM integrado
1 PIN para borrar datos CMOS

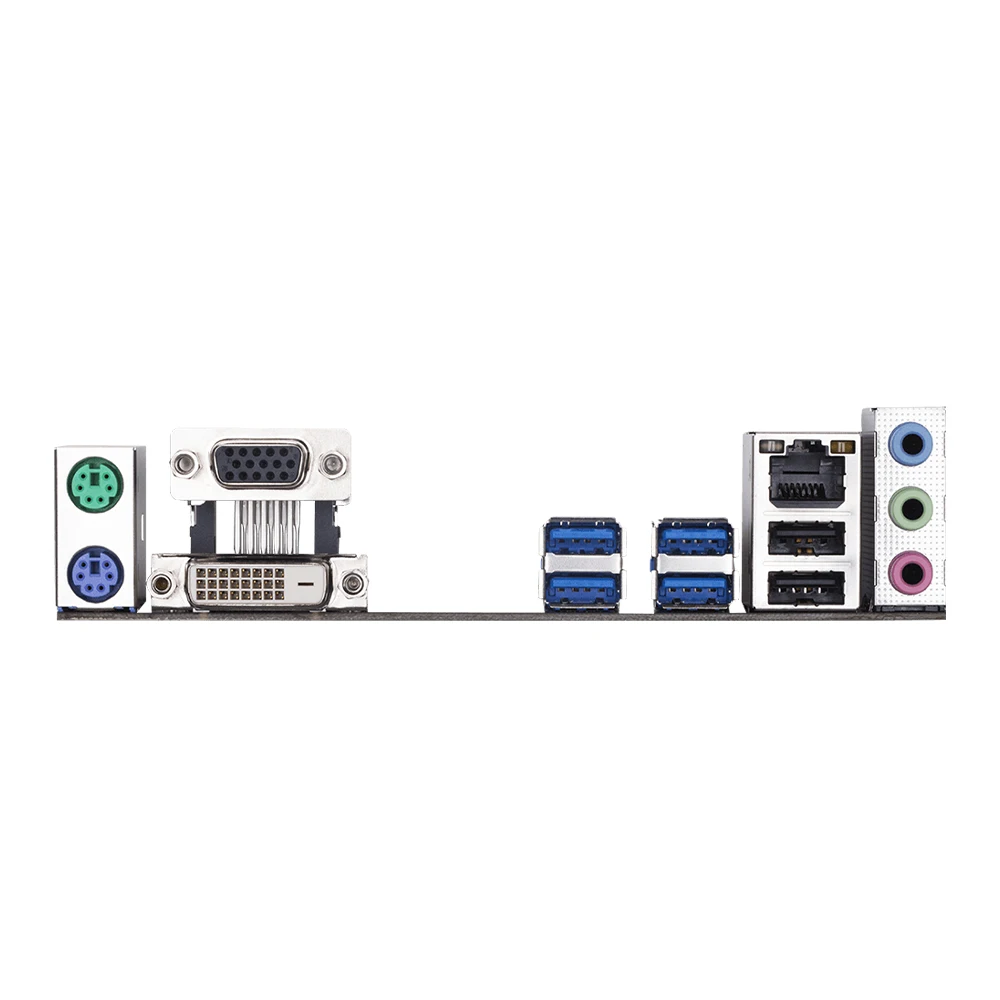

El dispositivo del panel trasero se conecta a un enchufe
1 interfaz de ratón PS/2
Interfaz de teclado 1 PS/2
Un Puerto VGA
Un PUERTO DE
Cuatro puertos USB 3,1 Gen 1
2 puertos USB 2,0
Un puerto de cable de
3 interfaces de audio
Controlador I/O
Chip DE CONTROL DE E/S iTE® incorporado
Monitorización hardware
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Advertencia de sobretemperatura
Advertencia de fallo del ventilador
Control de ventilador inteligente
* La compatibilidad con la función de control de ventilador inteligente depende de los diferentes ventiladores de refrigeración.
BIOS
Un flash de 128 Mbit
Uso del BIOS AMI UEFI entrenado
PnP 1.0a, DMI 2,7, WfM 2,0, SM BIOS 2,7, ACPI 5,0
Herramienta adicional
Soporte de APP Center
* Los programas admitidos por el APP Center variarán según la placa base. Las características admitidas por cada programa también variarán según las especificaciones de la placa base.
OSD 3D
@ BIOS
Autoverde
Estación nube
EasyTune
RAID fácil
Bota rápida
Juego Boost
Carga de encendido/apagado
Gestión energética de plataforma
Fusión RGB
Respaldo inteligente
Teclado inteligente
TimeLock inteligente
HUD inteligente
Encuesta inteligente
Visor de información del sistema
Bloqueador USB
Compatible con Q-Flash
Se admite la instalación de Xpress
Software gratuito
Norton® Internet Security (versión OEM)
Sistema operativo
Compatible con Windows 10 de 64 bits
Especificación PCB

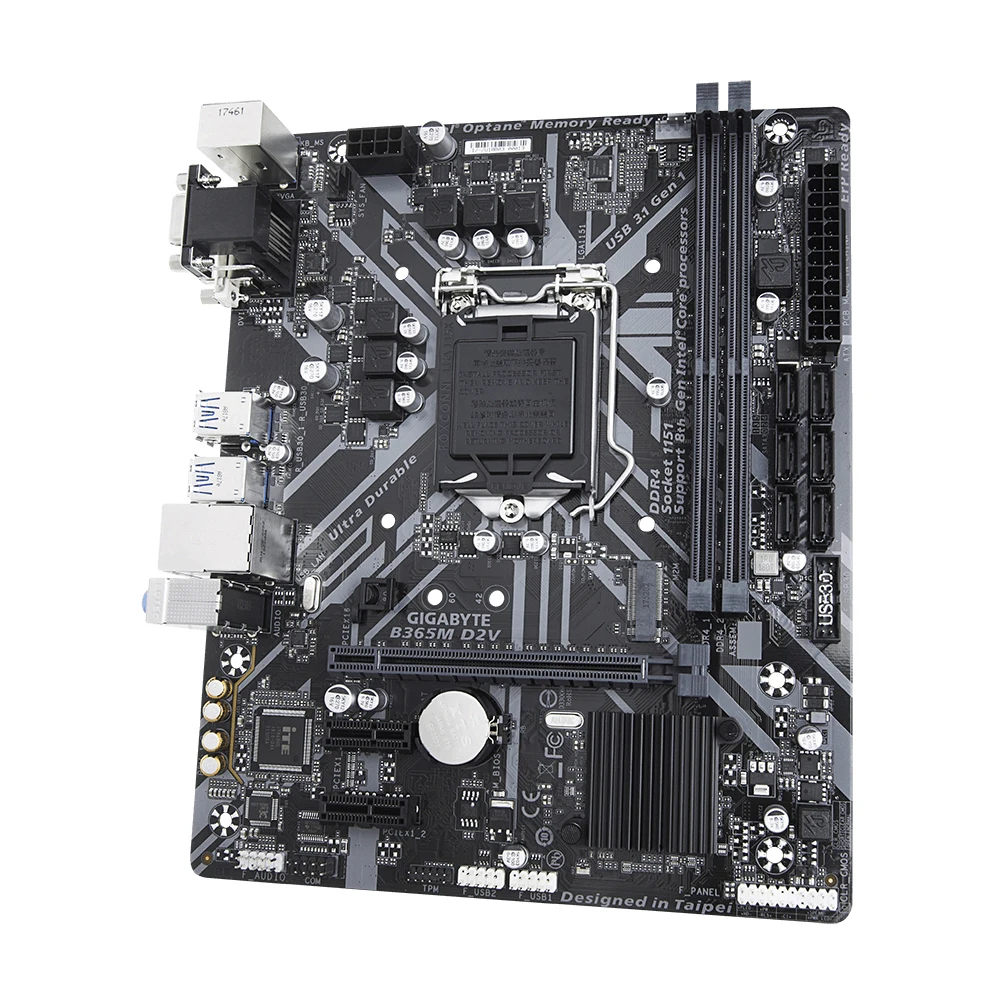

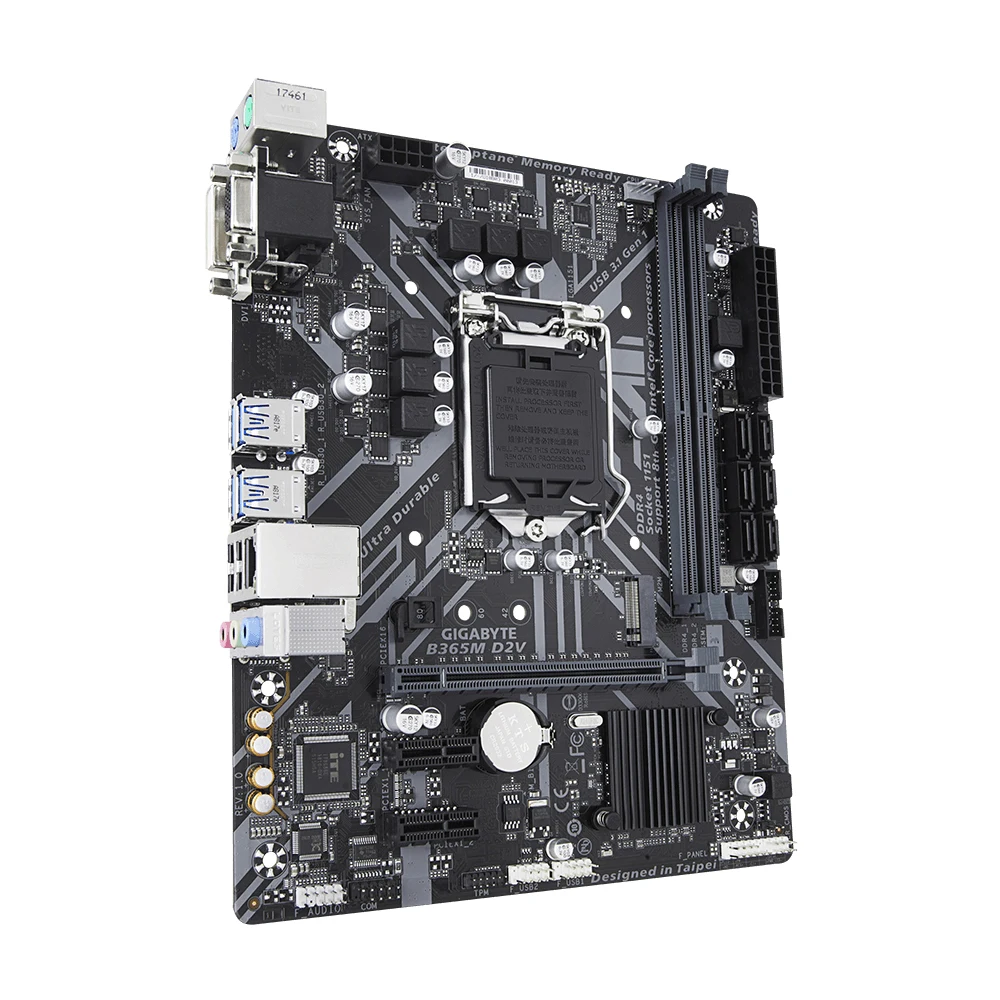

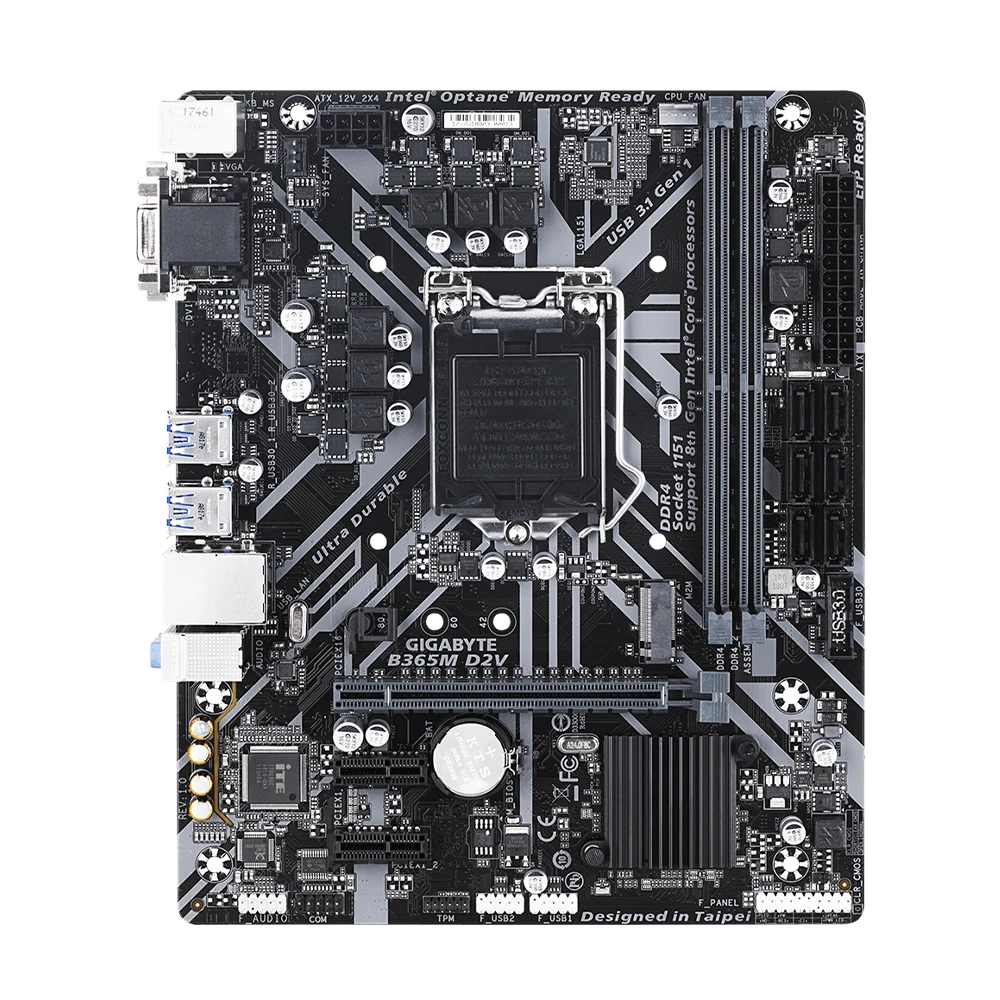

Especificaciones Micro ATX; 22,6 cm x 18,5 cm
