Soporte para 7 TH/6 THGeneración Intel ®Núcleo™Procesadores i7/Intel ®Núcleo™Procesadores i5/Intel ®Núcleo™Procesadores I3/Intel ®Pentium ®Procesadores/Intel ®Celeron ®Procesadores en el paquete LGA1151
* Para 7 THGeneración Intel ®Núcleo™El soporte de procesadores necesita actualizar la última BIOS.

El caché L3 varía según la CPU

Intel ®Conjunto de chips H110 Express

2 enchufes DIMM DDR4 que admiten hasta 32 GB de memoria del sistema
* Debido a la limitación del sistema operativo Windows de 32 bits, cuando se instalan más de 4 GB de memoria física, el tamaño de la memoria real que se muestra será menor que el tamaño de la memoria física instalada.

Arquitectura de memoria de doble canal

Soporte para módulos de memoria DDR4 2400/2133 MHz

Compatible con módulos de memoria ECC UDIMM 1Rx 8/2Rx8 (Funciona en modo no ECC)

Soporte para módulos de memoria no ECC UDIMM 1Rx 8/2Rx 8/1Rx16

1 puerto D-Sub, que admite una resolución máxima de 1920x1200 a 60Hz.

Memoria compartida máxima de 1024 MB

Realtek ®Códec ALC887

Audio de alta definición

2/4/5.1/7.1 canal
* Para configurar el audio de 7,1 canales, debe usar un módulo de audio del panel frontal HD y habilitar la función de audio multicanal a través del controlador de audio.

Soporte para salida S/PDIF

Realtek ®Chip LAN GbE (10/100/1000 Mbit)

1 x ranura PCI Express x16, funcionando en x16 (PCIEX16)
(La ranura PCI Express x16 cumple con el estándar PCI Express 3,0).

2 ranuras PCI Express X1
(Las ranuras PCI Express X1 cumplen con el estándar PCI Express 2,0).

4 Conectores SATA 6 Gb/s

4 puertos USB 3,0/2,0 (2 puertos en el panel posterior, 2 puertos disponibles a través de los cabezales USB internos)

6 puertos USB 2,0/1,1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los cabezales USB internos)

1 Conector de alimentación principal ATX de 24 pines

1 conector de alimentación ATX 12V de 4 pines

4 Conectores SATA 6 Gb/s

1 cabezal de ventilador de CPU

1 cabezal de ventilador del sistema

1 x cabezal del panel frontal

1 cabezal de audio del panel frontal

1 cabezal de salida S/PDIF

1 cabezal USB 3,0/2,0

2 cabezales USB 2,0/1,1

1 encabezado de módulo de plataforma segura (TPM)

1 x puente CMOS transparente

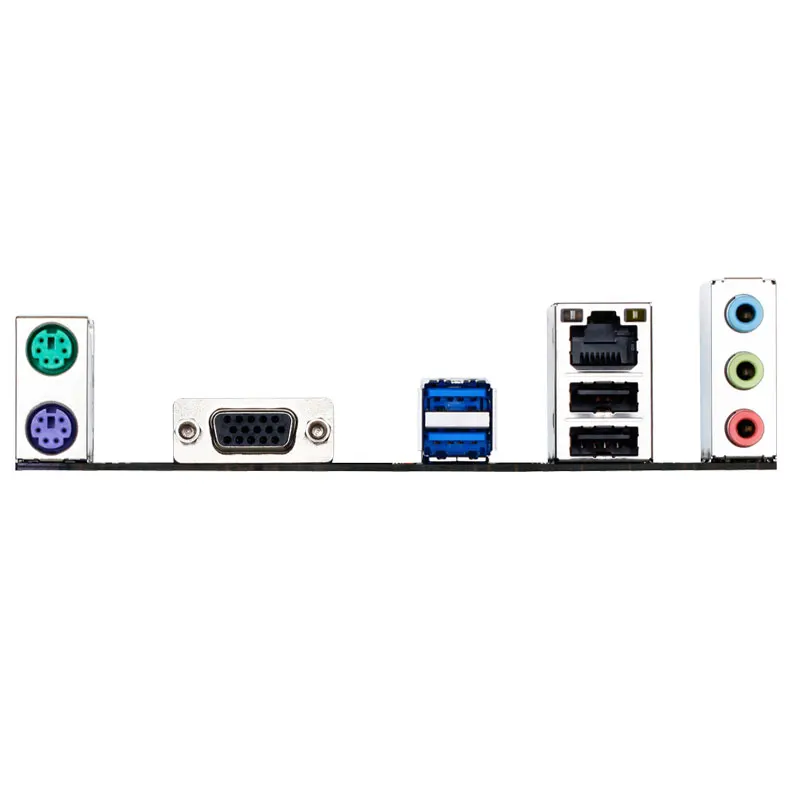

1 puerto de ratón PS/2

1 puerto de teclado PS/2

1 puerto D-Sub

2 puertos USB 3,0/2,0

2 puertos USB 2,0/1,1

1 x PUERTO DE

3 conectores de audio (entrada de línea, salida de línea, entrada de micrófono)

ITE ®Chip controlador de E/S

Detección de voltaje del sistema

Detección de temperatura de CPU/sistema

CPU/sistema de detección de velocidad del ventilador

Advertencia de sobrecalentamiento de CPU/sistema

Advertencia de fallo del ventilador de CPU/sistema

Control de velocidad del ventilador CPU/sistema
* Si la función de control de velocidad del ventilador es compatible dependerá del enfriador que instale.

1x64 Mbit flash

Uso de AMI UEFI BIOS con licencia

PnP 1.0a, DMI 2,7, WfM 2,0, SM BIOS 2,7, ACPI 5,0

Soporte para APP Center
* Las aplicaciones disponibles en el centro de aplicaciones pueden diferir según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden diferir según las especificaciones de la placa base.
OSD 3D
@ BIOS
Autoverde
Estación nube
EasyTune
Bota rápida
TimeLock inteligente
Teclado inteligente
Respaldo inteligente
Visor de información del sistema
Bloqueador USB

Soporte para Q-Flash

Soporte para Smart Switch

Soporte para instalación Xpress

Norton ®Internet Security (versión OEM)

CFosSpeed,

Ventanas ®10 64 bits (para 7 THGeneración Intel ®Procesadores)

Ventanas ®10 64 bits/Windows ®8,1 64 bits/Windows ®7 32 bits/64 bits (para 6 THGeneración Intel ®Procesadores)
* Descargue la "Herramienta de instalación USB de Windows" del sitio web de GIGABYTE e instálela antes de instalar Windows 7.

Factor de forma Micro ATX; 22,6 cm x 17,4 cm
