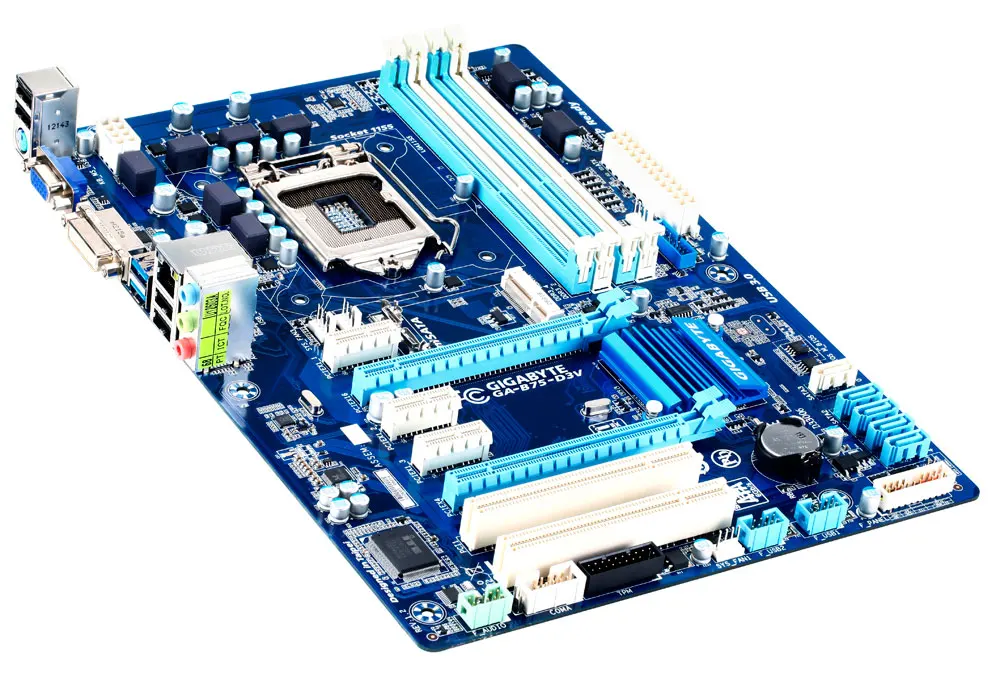

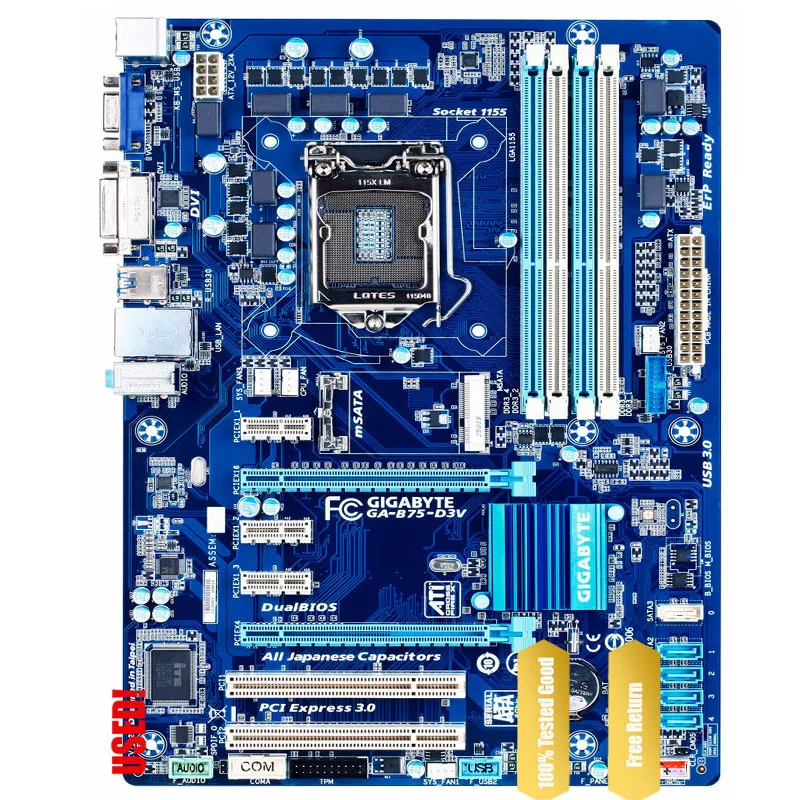

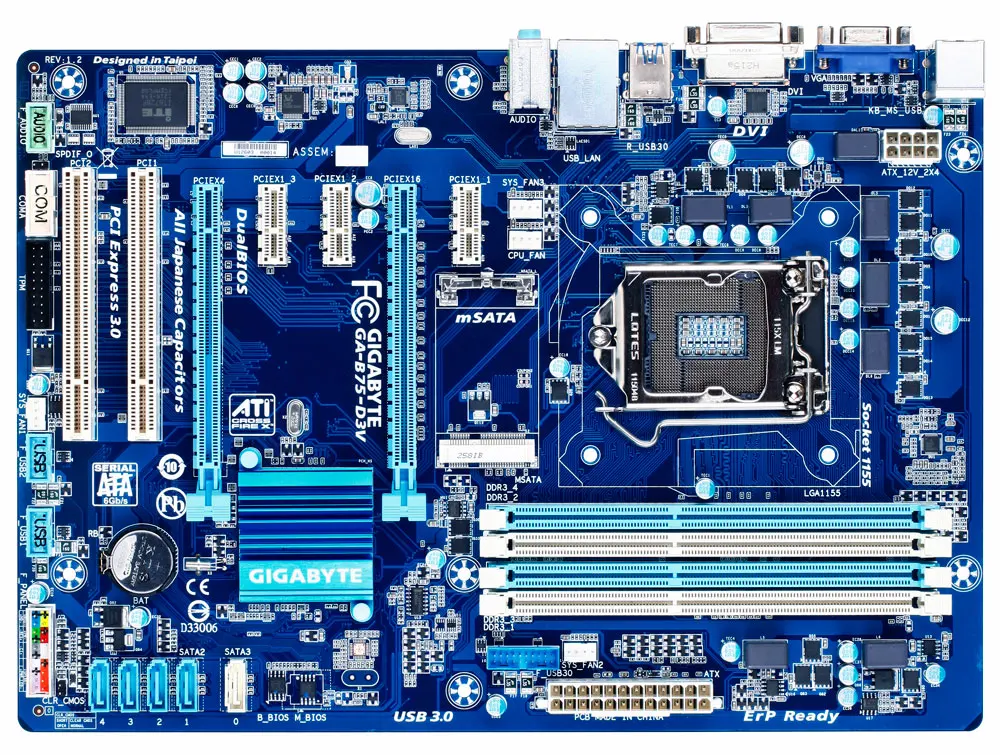

Descripción
El número de versión de PCB 1,1 o 1,2 se envía al azar y no se acepta ninguna designación.
GIGABYTE 4. ª generación Ultra duradero™Diseño de edición clásica
Compatible con Intel LGA1155 de tercera generación 22nm y núcleo de segunda generación™Procesadores
La BIOS UEFI dual con tecnología EFI híbrida puede admitir discos duros superiores a 3TB
Admite interfaz de transmisión PCI-Express de tercera generación
Ranura para disco duro mSATA SSD incorporada
Diseño de condensador sólido japonés
Compatible con el 333 único de GIGABYTE™Tecnología de aceleración (USB 3,0, SATA 3,0 y 3 veces la fuerza)
Admite múltiples interfaces de tarjetas gráficas y tecnología de visualización CrossFireX
Interfaz de pantalla DVI integrada
Admite carga de encendido/apagado para optimizar el rendimiento de carga de los dispositivos USB
Unidad central de procesamiento (CPU)
Soporta procesador de zócalo LGA1155: Intel® Core™Procesador i7/Intel® Core™Procesador i5/Intel® Core™Procesador I3/Procesador Intel® Pentium®/Procesador Intel® Celeron®
El caché L3 depende de la CPU
(Algunos Intel® Core™Los procesadores requieren una tarjeta gráfica externa, consulte "Lista de soporte de CPU" para obtener una Lista de Soporte detallada)
Conjunto chip
Conjunto de chips Intel® B75 Express
RAM
4 ranuras DIMM DDR3 de 1,5 V, hasta 32 GB
* Debido a la limitación del sistema operativo Windows de 32 bits, si se instalan más de 4 GB de memoria, la capacidad real de memoria mostrada será menor que la capacidad real de memoria instalada.
Admite tecnología de memoria de doble canal
Soporte DDR3 2200(OC)/1600/1333/1066 MHz
* Para admitir DDR3 1600 MHz, se requiere una CPU de 22nm (Ivy Bridge) que admita DDR3 1600 MHz o superior.
Admite memoria no ECC
Admite memoria de perfil de memoria extrema (XMP)
* Para admitir XMP, se requiere una CPU de 22nm (Ivy Bridge) que admita DDR3 de 1600MHz o más.
(Para obtener una lista detallada de soporte, consulte "Lista de soporte de memoria")
Función de visualización
Procesador incorporado con función de visualización:
1 toma D-Sub
1 toma de corriente de hasta 1920x1200 de resolución
* Este enchufe de no admite la función de conversión a D-Sub.
Efecto sonido
Chip Realtek ALC887 incorporado
Admite audio de alta definición
Soporte 2/4/5.1/7.1 canal
* Para activar la salida de audio de 7,1 canales, debe usar la salida de audio del panel frontal del módulo de audio HD (alta definición) para conectarse, y seleccione la función de audio multicanal a través del software de audio.
Admite salida S/PDIF
El Internet
Chip de red Atheros GbE integrado (10/100/1000 Mbit)
Ranura de expansión
1 ranura PCI Express x16, compatible con la especificación de operación x16 (PCIEX16)
(La ranura PCIEX16 admite PCI Express 3,0)
* Para maximizar el rendimiento de la tarjeta gráfica, debe instalar una tarjeta gráfica en la ranura PCIEX16 al instalar una tarjeta gráfica.
* Si es compatible con PCI Express 3,0 depende de la compatibilidad de la CPU y la tarjeta gráfica utilizada.
1 ranura PCI Express x16, compatible con la especificación de operación X4 (PCIEX4)
3 ranuras PCI Express X1
(PCIEX4 y todas las ranuras PCI Express X1 admiten PCI Express 2,0)
2 ranuras PCI
Tecnología de visualización múltiple
Soporte AMD CrossFireX™Tecnología
Interfaz de dispositivo de almacenamiento
Chipset integrado:
1 enchufe SATA de 6 Gb/s (SATA3 0)
4 enchufes SATA 3 Gb/s (SATA2 1 ~ 4)
1 enchufe mSATA
USB
Chipset integrado:
4 puertos USB 3,0/2,0 (2 en el panel trasero, 2 deben conectarse desde la toma USB en la placa base a través de un cable plano)
* En el sistema operativo Windows XP, Intel USB 3,0 solo admite velocidad de transferencia USB 2,0.
8 puertos USB 2,0/1,1 (4 en el panel trasero, 4 deben conectarse desde la toma USB en la placa base a través de un cable plano)
Enchufe interno
1 toma de corriente principal ATX de 24 pines
1 toma de corriente ATX 12V de 8 pines
1 toma SATA 6 Gb/s
4 tomas SATA 3 Gb/s
1 enchufe mSATA
1 toma de ventilador CPU
3 cabezales de ventilador de sistema
1 toma de panel de control frontal
1 toma de audio frontal
Toma de salida 1 S/PDIF
1 toma USB 3,0/2,0
2 enchufes USB 2,0/1,1
1 toma de puerto serie
1 PIN DE DATOS CMOS claro
1 Módulo de cifrado de seguridad (TPM)

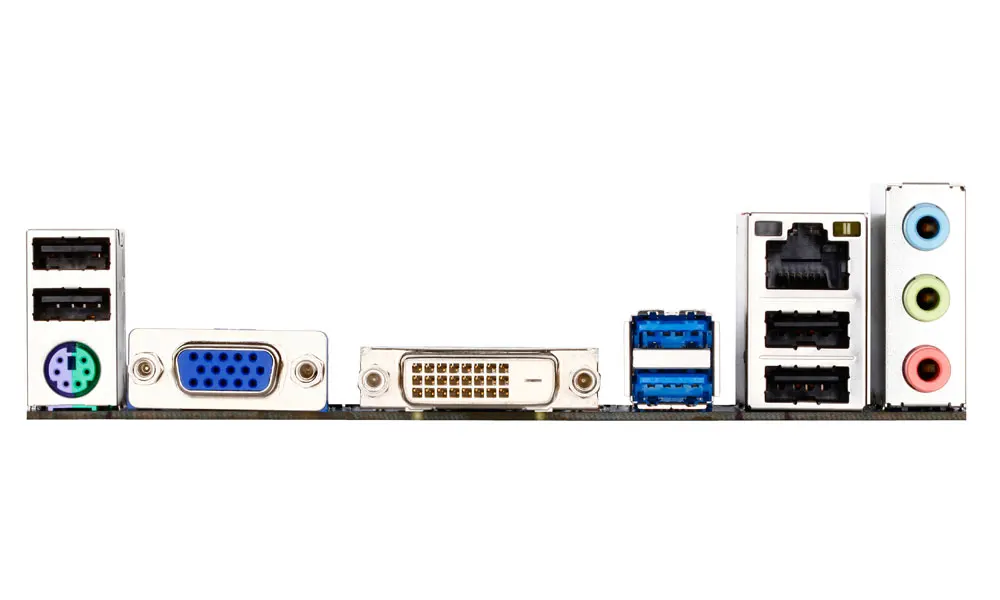

Toma de conexión del dispositivo del panel trasero
1 toma de teclado/ratón PS/2
1 toma D-Sub
1 toma de corriente
2 puertos USB 3,0/2,0
4 puertos USB 2,0/1,1
1 puerto de carga,
3 conectores de fuente de audio (entrada de fuente de audio/salida de fuente de audio/micrófono)
Controlador I/O
Chip DE CONTROL DE E/S iTE incorporado
Monitorización hardware
Detección de voltaje del sistema
Detección de temperatura de CPU/sistema
Detección DE VELOCIDAD DE VENTILADOR DE CPU/sistema
Advertencia de sobretemperatura de CPU
Advertencia de fallo de CPU/ventilador del sistema
Control de ventilador inteligente de CPU/sistema
* La compatibilidad con la función de control de ventilador inteligente dependerá de los diferentes ventiladores de refrigeración.
BIOS
2 flash de 64 Mbit
Utilice AMI EFI BIOS autorizado
Soporte DualBIOS™
PnP 1.0a, DMI 2,0, SM BIOS 2,6, ACPI 2.0a
Herramientas adicionales
Soporte @ BIOS
Soporte Q-Flash
Soporte de instalación Xpress
Soporte Xpress Recovery2
Soporte EasyTune
* Las funciones disponibles en EasyTune variarán según las diferentes placas base.
Soporte Auto Verde
Soporte de carga ON/OFF
Soporte Q-Share
Soporte EZ Setup
Software incluido
Norton® Internet Security (versión OEM)
Tecnología Intel® Rapid Start
Tecnología Intel® Smart Connect
Ventaja Intel® para pequeñas empresas
Sistema operativo
Soporte para Windows 8/7/XP
Especificaciones PCB
Especificación ATX; 30,5 cm x 21,5 cm
