Descripción
Características del producto:
1.Este dispositivo admite 15 salidas de forma de onda, que incluyen onda sinusoidal, onda cuadrada, onda triangular, onda de diente de sierra delantera, onda de diente de sierra inversa, media onda, onda completa, onda Schumann y formas de onda de ruido.
2.Funcionalidad integral con funcionamiento sencillo.Cuando se utiliza con un osciloscopio, facilita las pruebas y depuración de circuitos electrónicos, así como pruebas y medidas de respuesta de frecuencia y respuesta de impulso para amplificadores de audio.
3.Fácil de usar con función de guardado, que permite almacenar todos los parámetros de configuración.
4.Las dimensiones compactas de 125×80×26,5 mm garantizan una excelente portabilidad.
5.Aplicación versátil: DDS ofrece alta precisión y estabilidad de frecuencia, también ideal para calibrar los factores de tiempo de barrido del osciloscopio.
I.Parámetros técnicos principales:

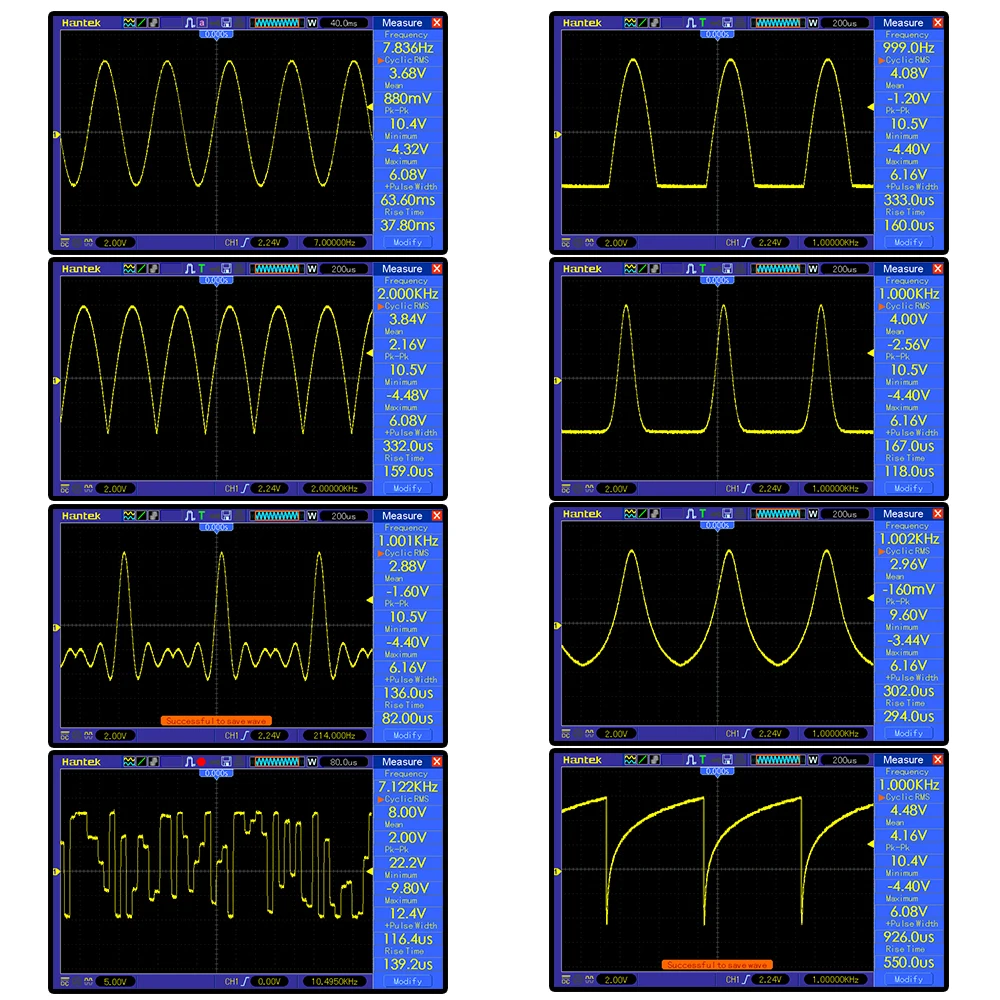

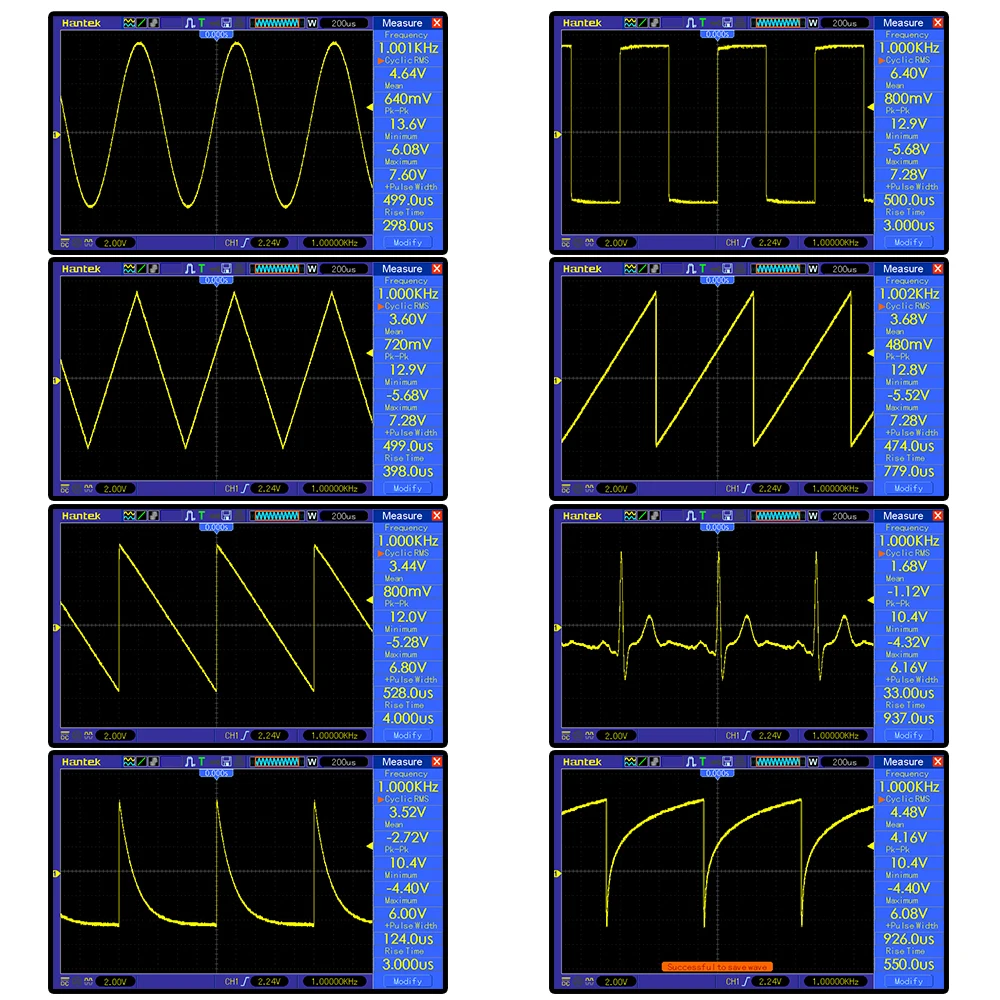

1.Formas de onda de salida: 15 formas de onda que incluyen sinusoidal, cuadrada, triangular, diente de sierra delantero, diente de sierra inverso, forma de onda de ECG, aumento exponencial, caída exponencial, pulso de Lorentz, pulso ganúsculo, pulso sinusoidal, media onda, onda completa, onda Schumann y ruido forma de onda.
2.Fuente de alimentación: CC 4-9 V (se recomienda CC 5 V cuando se utiliza un adaptador; Se recomienda batería de litio de 3,7 V para el funcionamiento con batería); Entrada de alimentación CC a través de conector de 3,5 mm
3.Corriente: 180 mA a voltaje de 5 V
4.Rango de frecuencia: Onda sinusoidal 0.01 Hz–500 kHz (la amplitud de salida disminuye con un mayor aumento de frecuencia);otras formas de onda 0.01 Hz-100.00 kHz (límite superior de frecuencia ajustable sin restricciones;Es posible utilizar más frecuencia si los requisitos de distorsión y fluctuación no son estrictos)
5.Resolución: 0,01 Hz
6.Distorsión de onda sinusoidal: 1% por debajo de 1 kHz, 0,5% por encima de 1 kHz
7.Amplitud de salida: Máximo ±10 V (pico a pico)
8.Impedancia de salida: 50Ω
9.Desplazamiento de CC: máximo 10 V, con función de apagado
10.Todos los parámetros de configuración son almacenables.
11.El filtro se puede habilitar/deshabilitar para optimizar la salida de formas de onda sinusoidales y de pulso.
II.Características del producto:
Dimensiones compactas (125×80×26,5 mm), funcionalidad integral, funcionamiento sencillo y diseño portátil.Alimentado por un adaptador de CA o una batería de litio de 3,7 V.Cuando se utiliza con un osciloscopio, facilita las pruebas y depuración de circuitos electrónicos, la respuesta de frecuencia y las pruebas de respuesta de impulso de amplificadores de audio.Debido a su alta precisión y estabilidad de frecuencia, el DDS también es ideal para calibrar los factores de tiempo de barrido del osciloscopio.Esta salida de onda cuadrada es adecuada para ajustar las características del atenuador del osciloscopio y del pulso de la sonda.

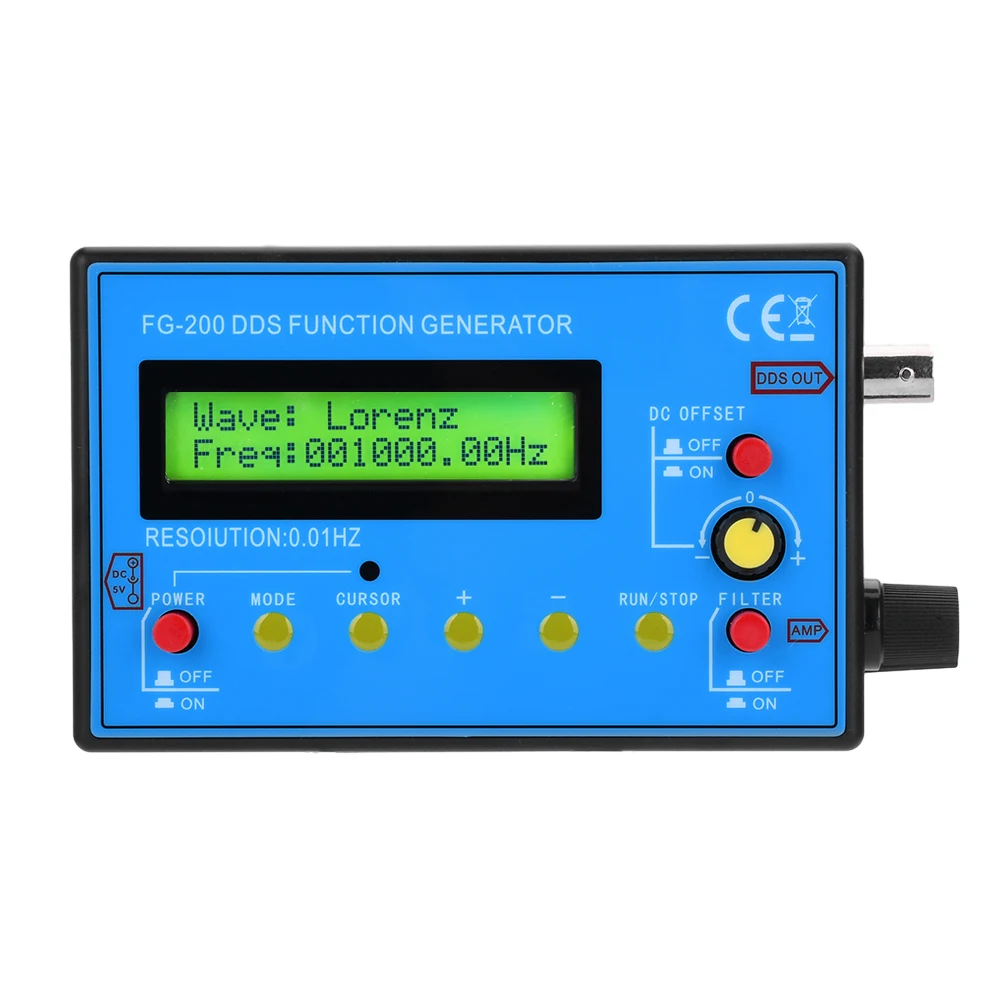

III.Descripciones clave:
Cuando el generador está operativo y el cursor no parpadea (tecla RUN/STOP presionada), todas las demás teclas están inactivas.Para ajustar los parámetros, primero presione RUN/STOP y espere a que el cursor parpadee antes de usar otras teclas para la configuración.
MODO: Tecla de modo para cambiar formas de onda de salida.
CURADOR: Mueve el cursor (use teclas +- para ajustar la frecuencia).
RUN/STOP: inicia o detiene la salida de forma de onda.
Cuando el cursor no parpadea, la salida de la forma de onda está activa y otras teclas están inactivas.
+: Frecuencia +
-: Frecuencia -
DC OFF SET: interruptor de compensación DC
Presione ON: ajuste la perilla amarilla para modificar el componente de CC de la señal.
Presione APAGADO: el componente de señal DC es 0.
FILTRO: Interruptor de filtro.Cuando la señal se acerque a una onda sinusoidal de 300K o superior, al presionar este botón aclarará la forma de onda.
Sin embargo, la amplitud de la señal también disminuirá.
AMP: Botón lateral para ajustar la amplitud de la señal (en el sentido de las agujas del reloj aumenta la amplitud).

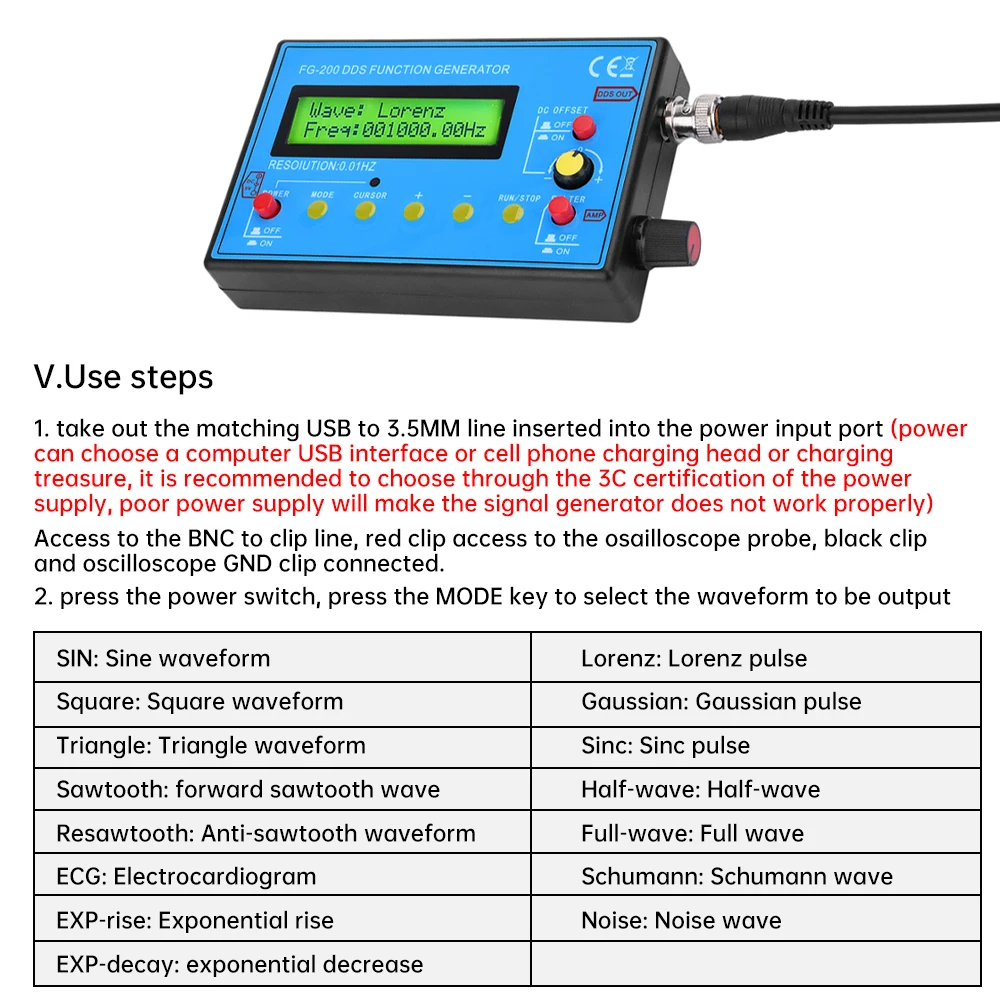

IV.Procedimiento operativo:
1.Inserte el cable USB de 3,5 mm suministrado en el puerto de entrada de energía (las opciones de fuente de alimentación incluyen puertos USB de computadora, cargadores de teléfonos móviles o bancos de energía; utilice únicamente fuentes de energía certificadas 3C, ya que la energía inferior puede causar un mal funcionamiento).Conecte los cables del clip BNC: conecte el cable rojo a la sonda del osciloscopio y el cable negro al terminal GND del osciloscopio.
2.Presione el interruptor de encendido, luego presione la tecla MODE para seleccionar la forma de onda deseada:
SlN: Onda sinusoidal
Cuadrado: Onda cuadrada
Triángulo: Onda triangular
Diente de sierra: onda de diente de sierra hacia adelante
Resawtooth: Onda de diente de sierra inversa
ECG: Electrocardiograma
Elevación EXP: Elevación exponencial
Lorenz: pulso Lorenz
Gaussian: Pulso gaussiano
Sincero: Pulso Sinc
Media onda: media onda
Onda completa: onda completa
Schumann: Onda Schumann
Ruido: Onda de ruido
Decaduación EXP: Decaduación exponencial

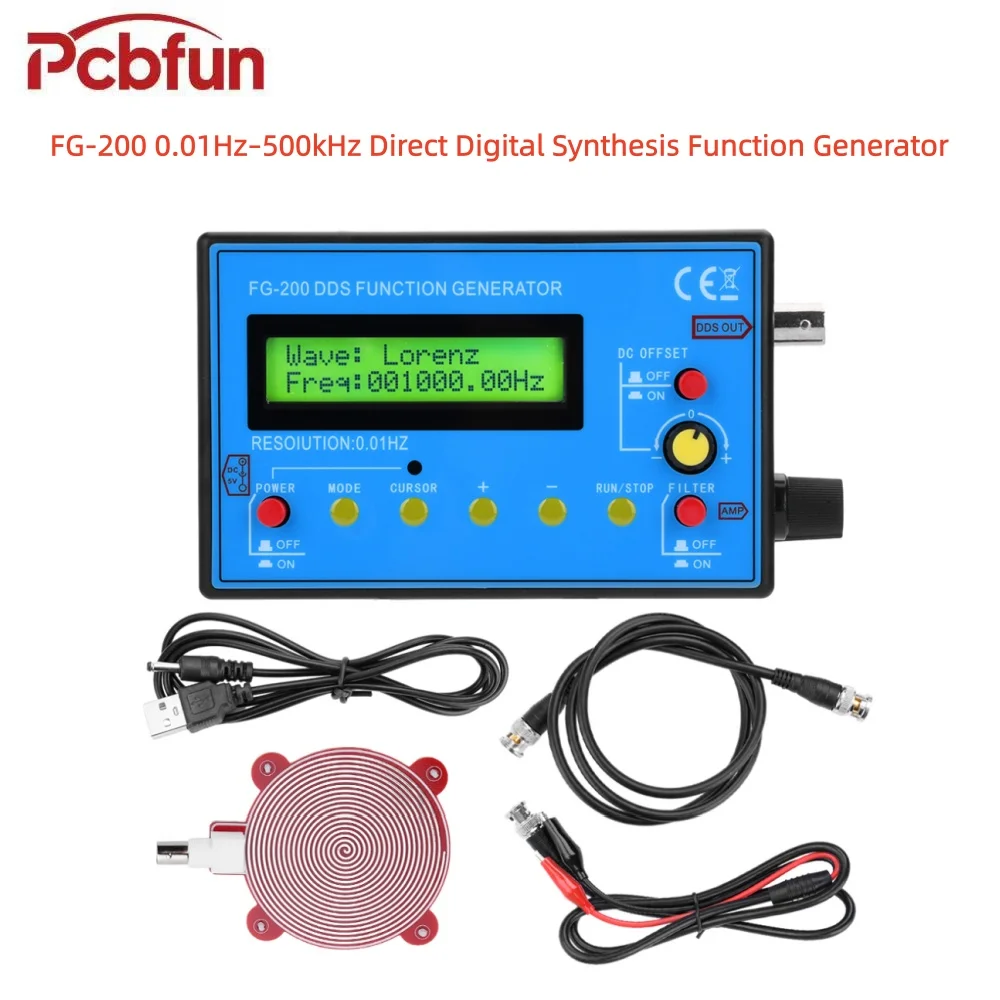

Listado de productos:
Paquete 1:
Unidad principal ×1
Cable de alimentación USB ×1
Cable de abrazadera BNC ×1

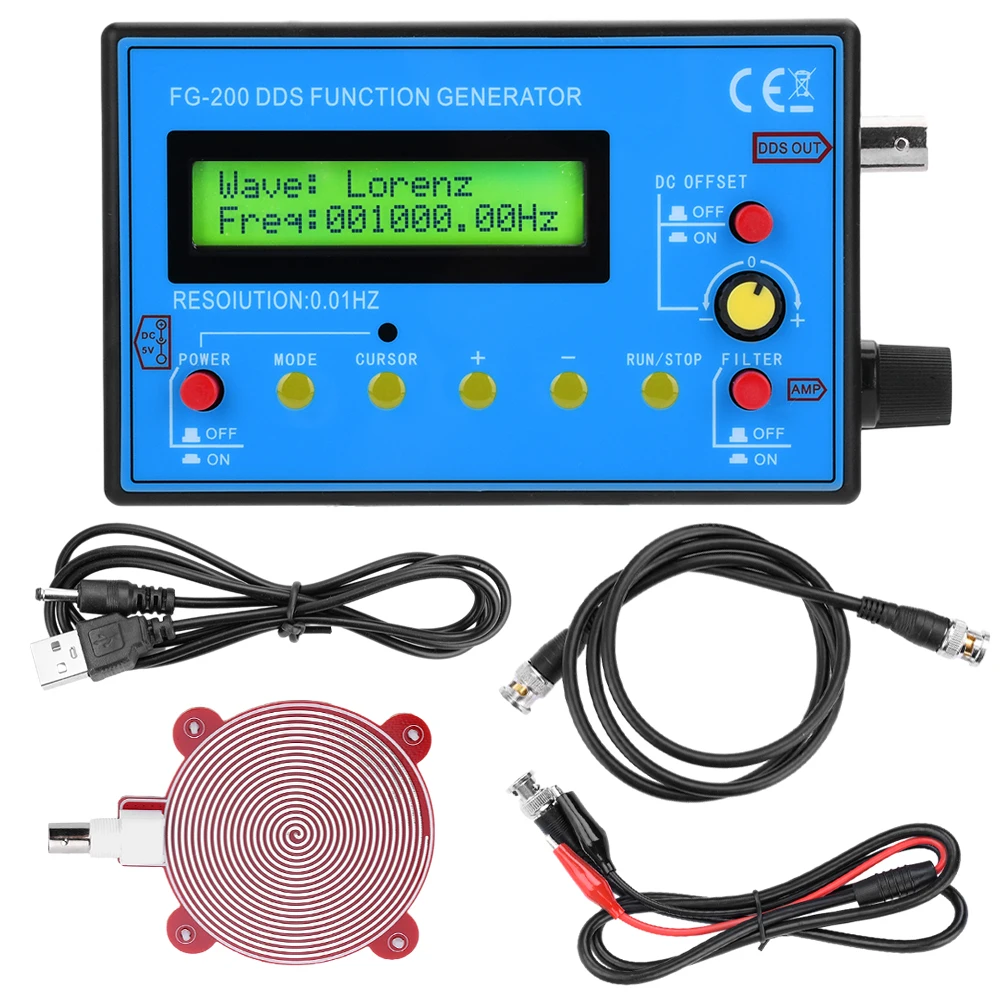

Paquete 2:
Unidad principal ×1
Cable de alimentación USB ×1
Cable de abrazadera BNC ×1
Cable BNC de doble extremo ×1
Placa del módulo de onda Schumann ×1
