Generador de señal de doble canal, Control Digital CNC DDS, función de onda arbitraria, fuente de señal de pulso, medidor de frecuencia JDS6600, 15MHZ
125,41 €
Enlace proporcionado por:
Bundle (Pack):
Enviado desde:
Características:

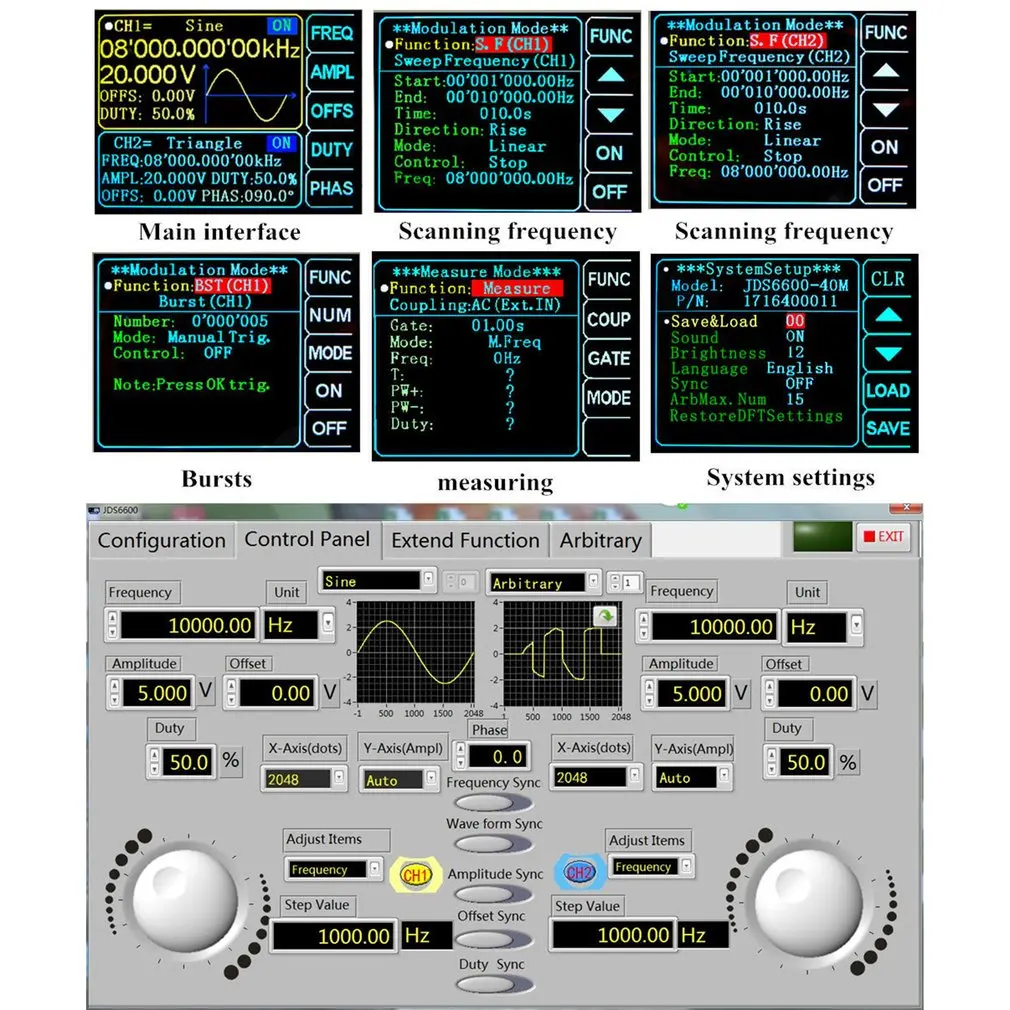

1. El generador de señal de función de la serie de doble canal JDS6600 combina múltiples funciones en una, como generador de señal de función, generador de forma de onda arbitraria, generador de pulsos, barrido, contador y medidor de frecuencia, etc.
2. El instrumento adopta la tecnología de sintetizador digital directo (DDS) y proporciona señales estables, precisas, puras y de baja distorsión.
3. Con protección contra cortocircuitos de salida: Toda la salida de señal puede funcionar 60s bajo condiciones de cortocircuito de carga.

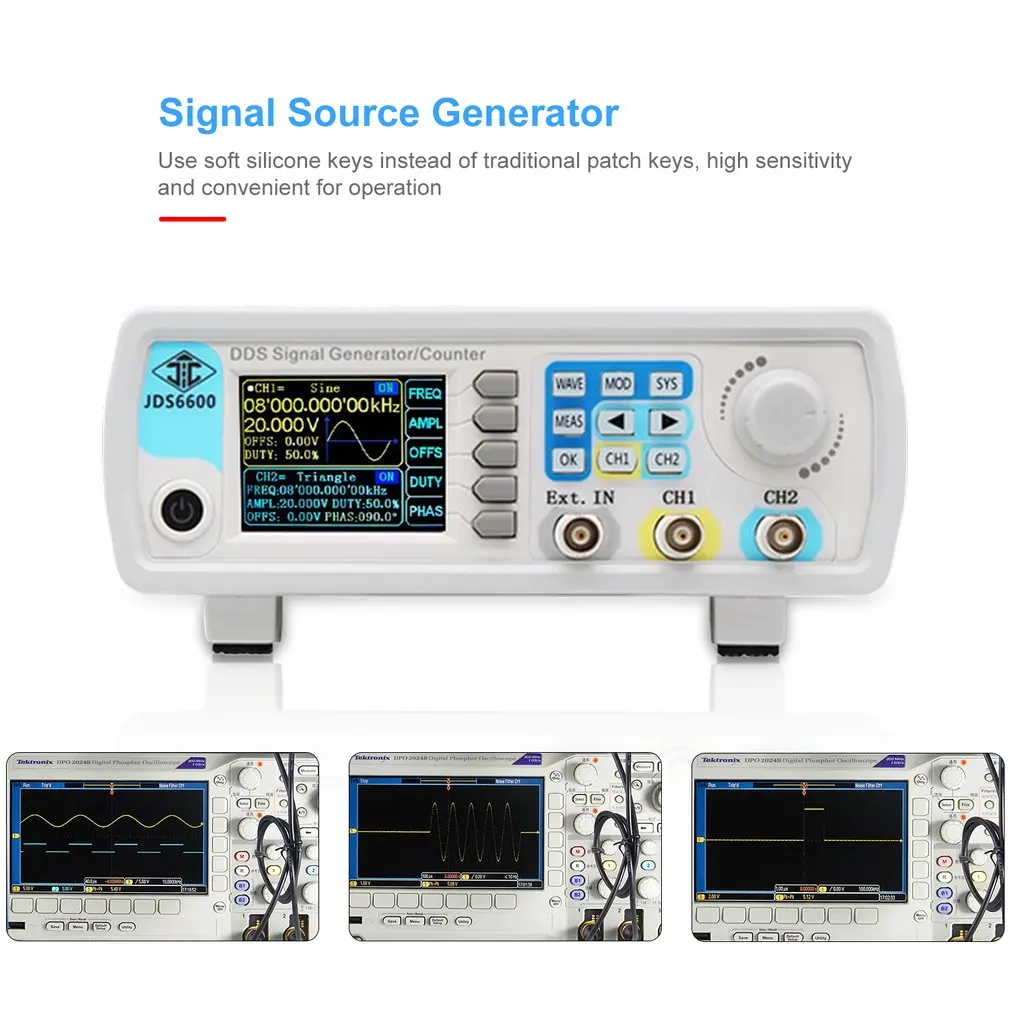

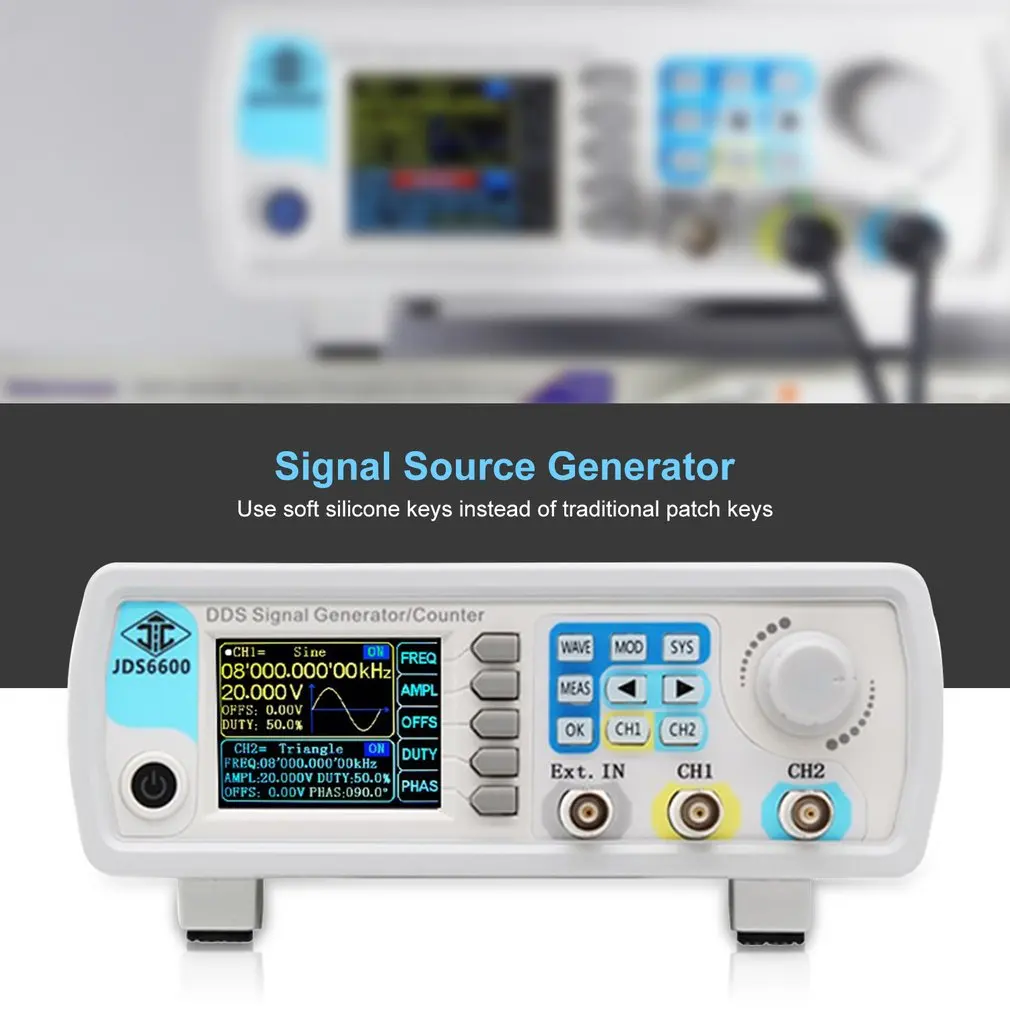

4. Utiliza teclas de silicona suave en lugar de las teclas de parche tradicionales, alta sensibilidad y conveniente para la operación.
Descripción:
Es un gran instrumento de prueba o medición para ingenieros electrónicos, laboratorios electrónicos, enseñanza e investigación.
EspecificacionesModelo: JDS6600
Enchufe: US/EU/UK/AU (opcional)
Rango de frecuencia sinusoidal: 0 ~ 60MHz
Rango de frecuencia cuadrado: 0 ~ 25 MHz
Rango de frecuencia triangular: 0 ~ 25 MHz
Rango de frecuencia de pulso: 0 ~ 6 MHz
Rango de frecuencia digital TTL: 0 ~ 6 MHz
Rango de frecuencia de onda arbitraria: 0 ~ 6 MHz
Rango de ajuste de ancho de pulso: 25nS - 4000S
Precisión de frecuencia: ± 20 ppm
Estabilidad de frecuencia: ± 1 ppm/3h
Especificaciones de la forma de onda:
Forma de onda: seno, cuadrado, triángulo, pulso (corrección de ciclo de trabajo, ancho de pulso y tiempo de ciclo ajustable), onda arbitraria, CMOS, nivel de CC, media onda, onda completa, pos-Escalera, neg-Ladder, ruido, caída exponencial, tono, pulso Cink, pulso Lorentz y 60 tipos de formas de onda definidas por el usuario.
Resolución vertical de forma de onda: 14 bits
Tasa de muestreo de forma de onda: 266 MSa/s
Longitud de onda: 2048 puntos
Supresión sinusoidal-armónica: ≥ 45dBc( 1 MHz); ≥ 40dBc(1 MHz ~ 20 MHz)
Seno-Distorsión Armónica Total: 0.8%(20Hz ~ 20 kHz,0dBm)
Cuadrado y pulso-Overshoot (cuadrado): ≤ 5%
Cuadrado y rango de ciclo de trabajo de pulso (pulso): 0,1-99.9%
Onda de rampa-Linealidad: ≥ 98% (0,01Hz ~ 10 kHz)
Especificaciones de salida:
Rango de amplitud: Frecuencia 10 MHz,0-20VPP; Frecuencia 10 MHz, 0 - 10Vpp.
Resolución de amplitud: 1 mV
Estabilidad de amplitud: ± 0.5%/5 h
Planitud de amplitud: ± 5%( 10 MHz); ± 10%( 10 MHz)
Especificaciones de la forma de onda:
Impedancia de salida: 50Ω ± 10% (típica)
Protección: el cortocircuito 60S no se dañará
DC Offset:
Rango de ajuste compensado: Amplitud de salida 2V,-9,99 V ~ 9,99 V; 0,2 V

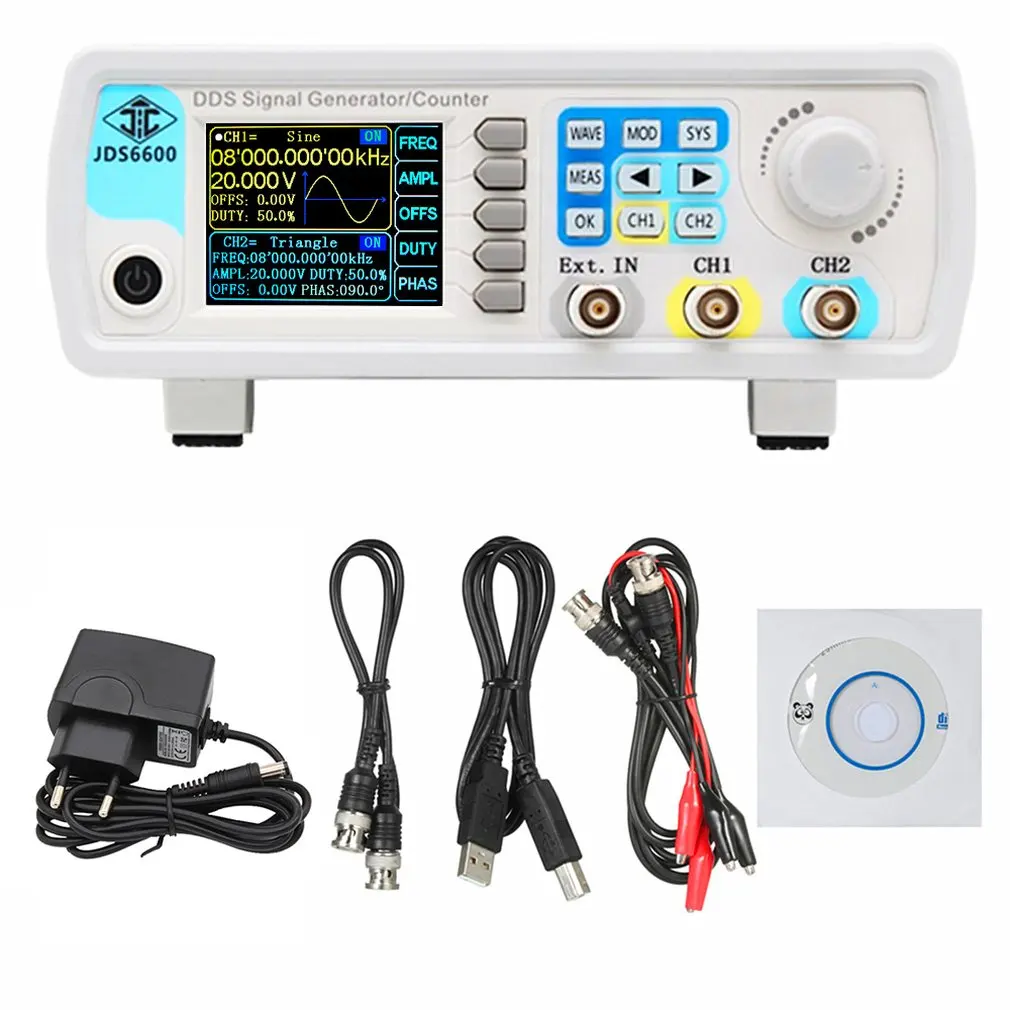

Paquete incluido:
1 generador de fuente de señal
1 * CD
1 * adaptador de corriente (entrada: 100 ~ 240V ~ 50/60Hz, salida: 5,0 V-2.0A)
1 * Cable DE DATOS USB
1 * Cable de carga,
1 * Cable BNC-Clip
1 * Manual de instrucciones
Notas:
1. Debido a la diferencia entre los diferentes monitores, es posible que la imagen no refleje el color real del artículo. Garantizamos que el estilo es el mismo que se muestra en las imágenes.

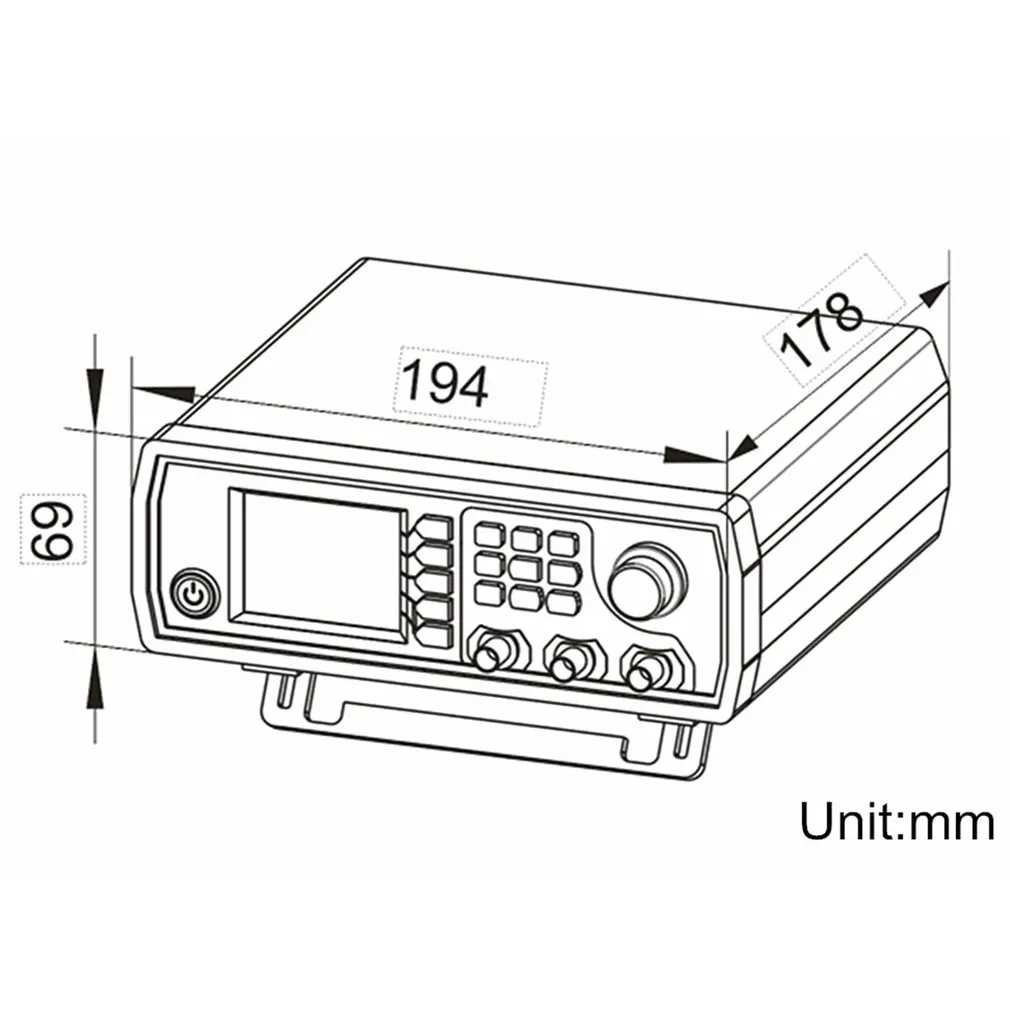

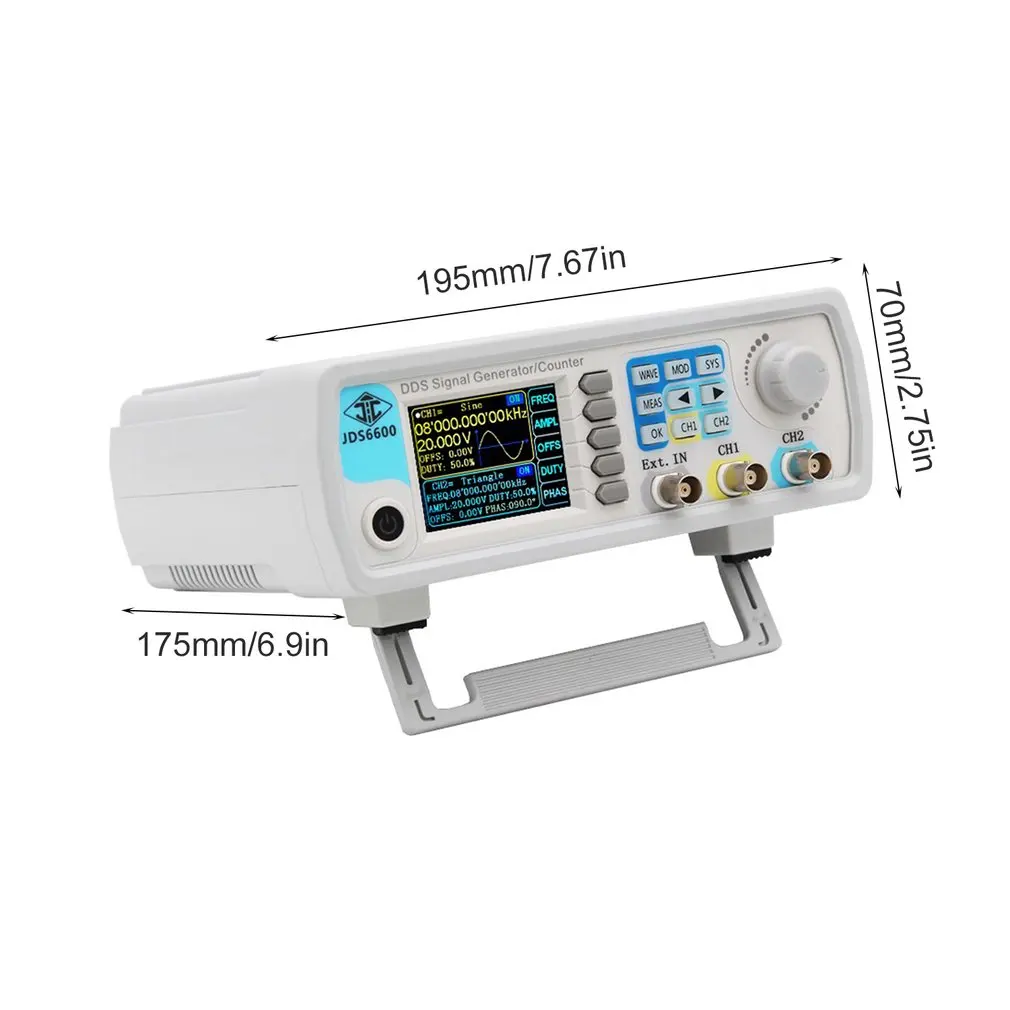

2. Permita una ligera diferencia en las dimensiones debido a las diferentes mediciones manuales.
