Descripción

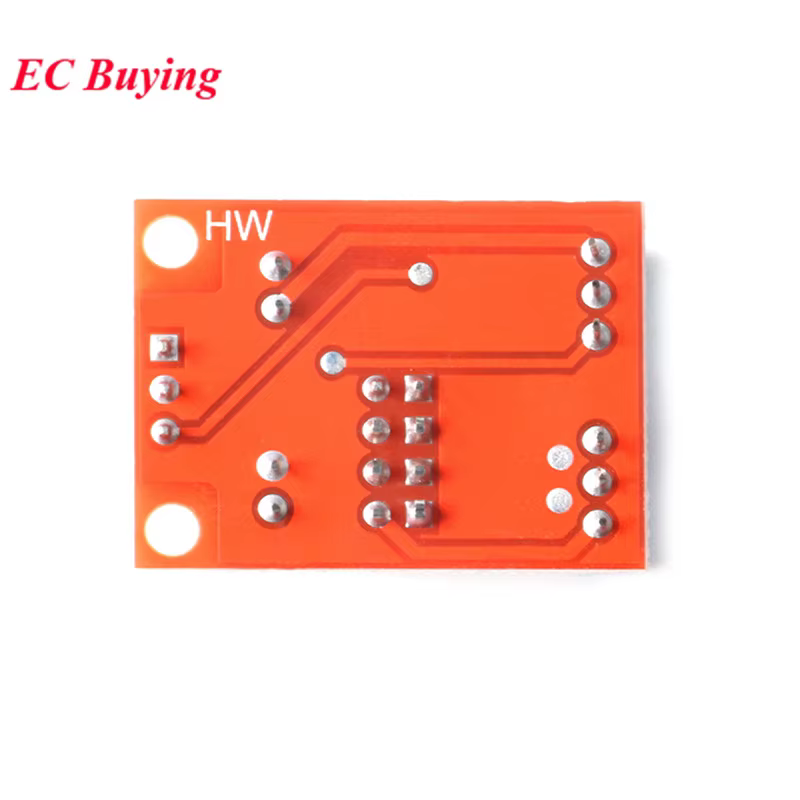

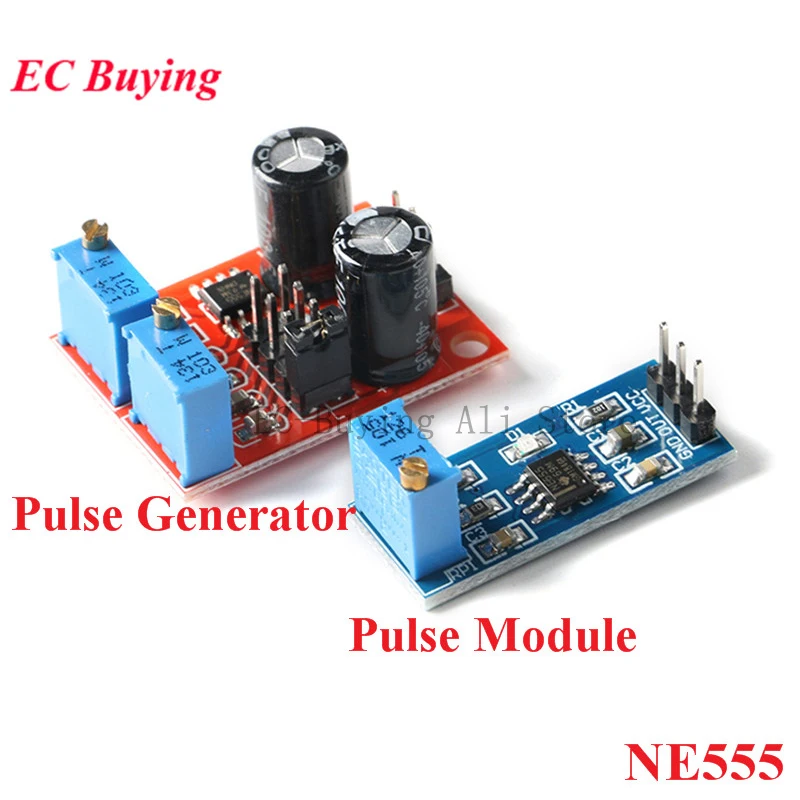

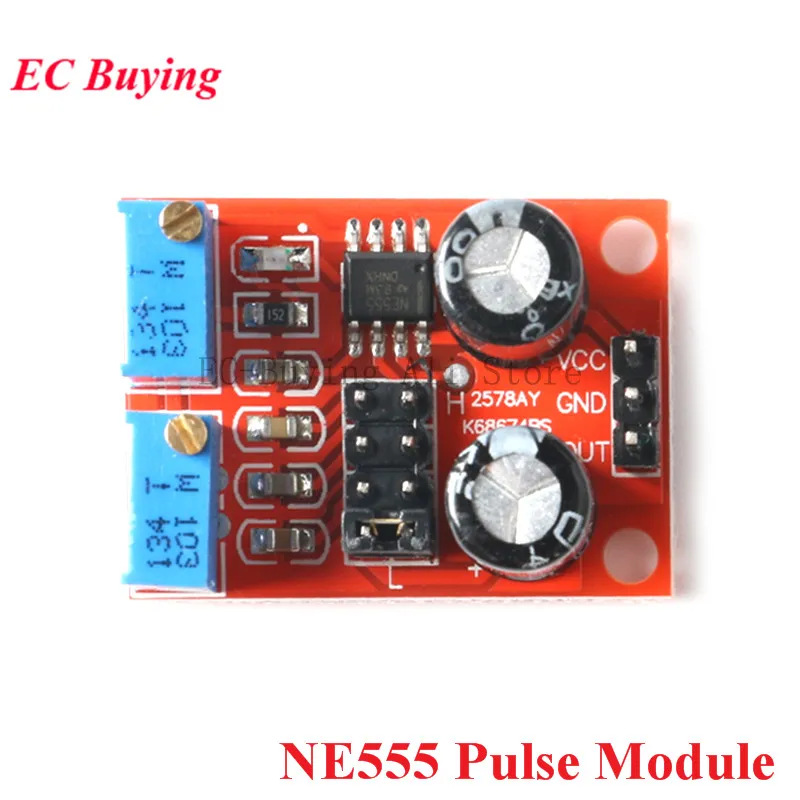

Este módulo es un generador de impulsos, una onda rectangular de onda cuadrada, el chip utilizado es el chip NE555, salida estable, tamaño pequeñoVersión de frecuencia de ciclo de trabajo ajustable:Voltaje de funcionamiento: 5V.15V (cuando la fuente de alimentación de 5V, la corriente de salida puede transportar aproximadamente 15MA, cuando la fuente de alimentación de 12V, la salida puede ser de aproximadamente 35MA)Corriente de entrada: ≥100MAAmplitud de entrada: 4,2 V VP a 114 V.PP (la amplitud de salida será diferente según el voltaje de entrada)Corriente de salida: ≥15MA (fuente de alimentación de 5 V, V-PP superior al 50%), ≥35MA (fuente de alimentación de 12 V, V-PP superior al 50%)Frecuencia de salida: el rango de frecuencia de salida es seleccionableEngranaje de baja frecuencia: 1HZ-50HZArchivo IF: 50Hz-1KHZEngranaje de alta frecuencia: 1KHZ-10KHZRango de alta frecuencia: 10KHZ-200KHzNota: El ciclo de trabajo de salida se puede ajustar.El ciclo de trabajo y la frecuencia no se ajustan por separado.Ajustar el ciclo de trabajo cambiará la frecuencia.Frecuencia de salida ajustable:Período T=0,7 (RA + 2RB) CRA y RB son ajustables de 0-1 0KC=0,001 UF a baja frecuencia;C=0,1 UF en frecuencia intermediaC=1UF en el rango de frecuencia media y altaC=100UF en alta frecuencia (para que el comprador de la frecuencia de la forma de onda pueda calcularla él mismo)Indicador: nivel bajoTamaño del producto: 3,1 cm * 2,2 cmVersión de frecuencia ajustable:Voltaje de funcionamiento: 5-12VRelación de trabajo de salida: salida de señal de un solo canal, la relación de trabajo de salida es de aproximadamente 50 % de frecuencia de onda cuadrada: resistencia ajustable integrada, ajustar el valor de resistencia puede controlar la frecuencia de salidaIndicador: indicador de alimentaciónVersión de frecuencia de ciclo de trabajo ajustable:
VCC: voltaje de entrada +SALIDA: salida de señalGND: potencia de entrada-Versión de frecuencia ajustable:

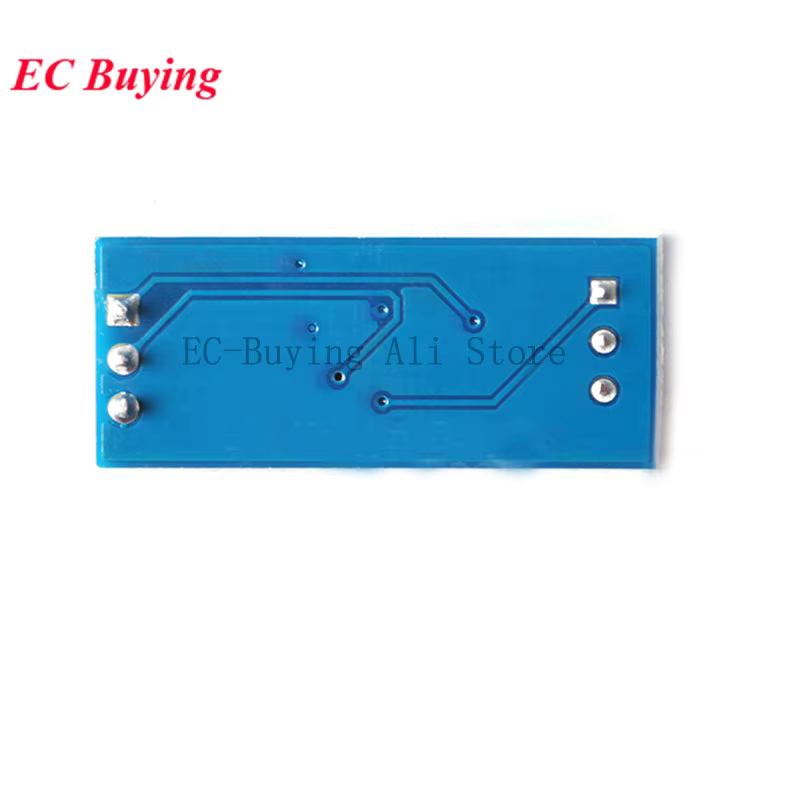

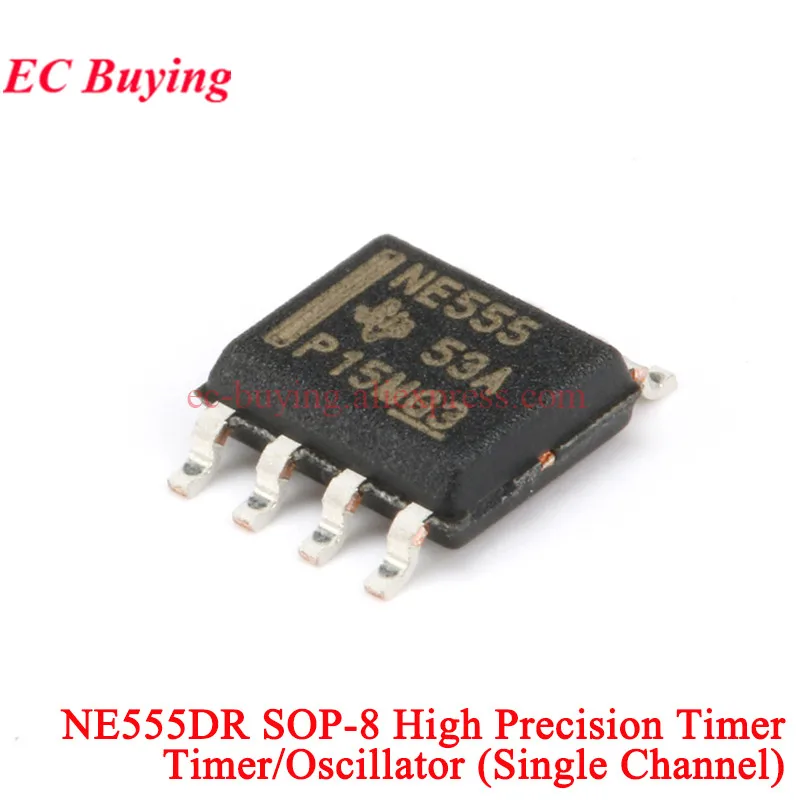

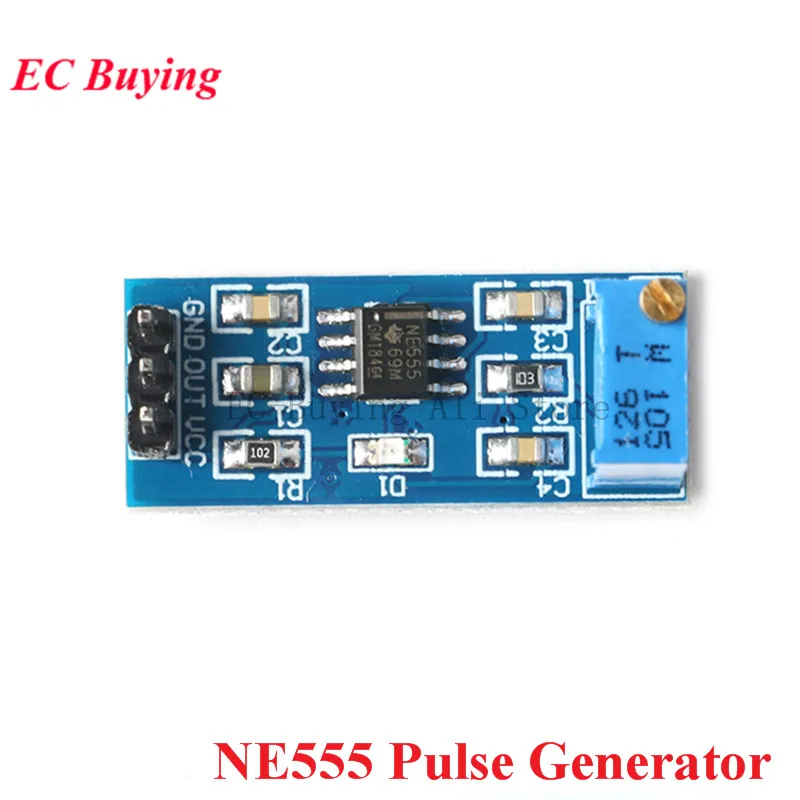

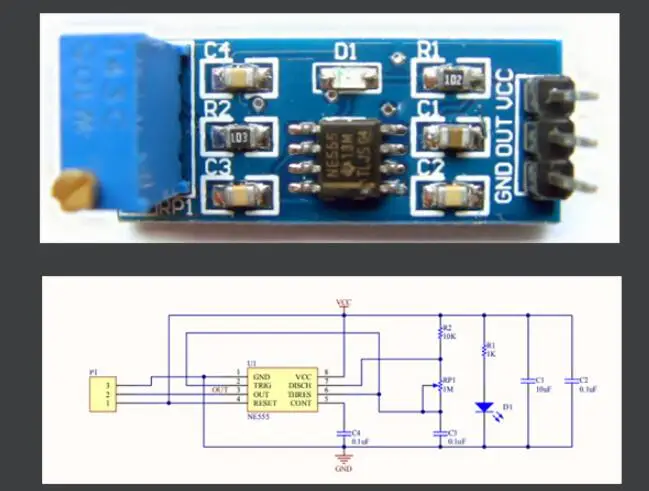

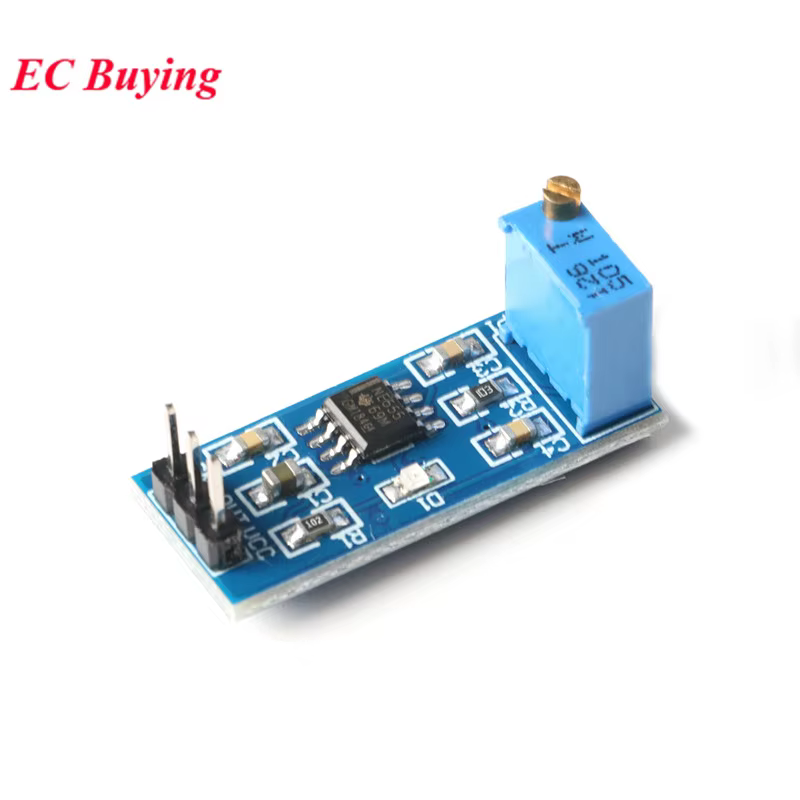

VCC: voltaje de entrada +SALIDA: salida de señalGND: potencia de entrada-Generador de impulsos NE555Introducción:1.Chip NE555 integrado2.Salida de señal única, salida de onda cuadrada con una relación de trabajo de aproximadamente 50%3.Resistencia ajustable integrada, ajuste la resistencia para controlar la frecuencia de salida.4.Indicador de alimentación a bordo5.Voltaje de funcionamiento: 5 ~ 12V6. Tamaño del tablero: 29 (mm) x12 (mm)
