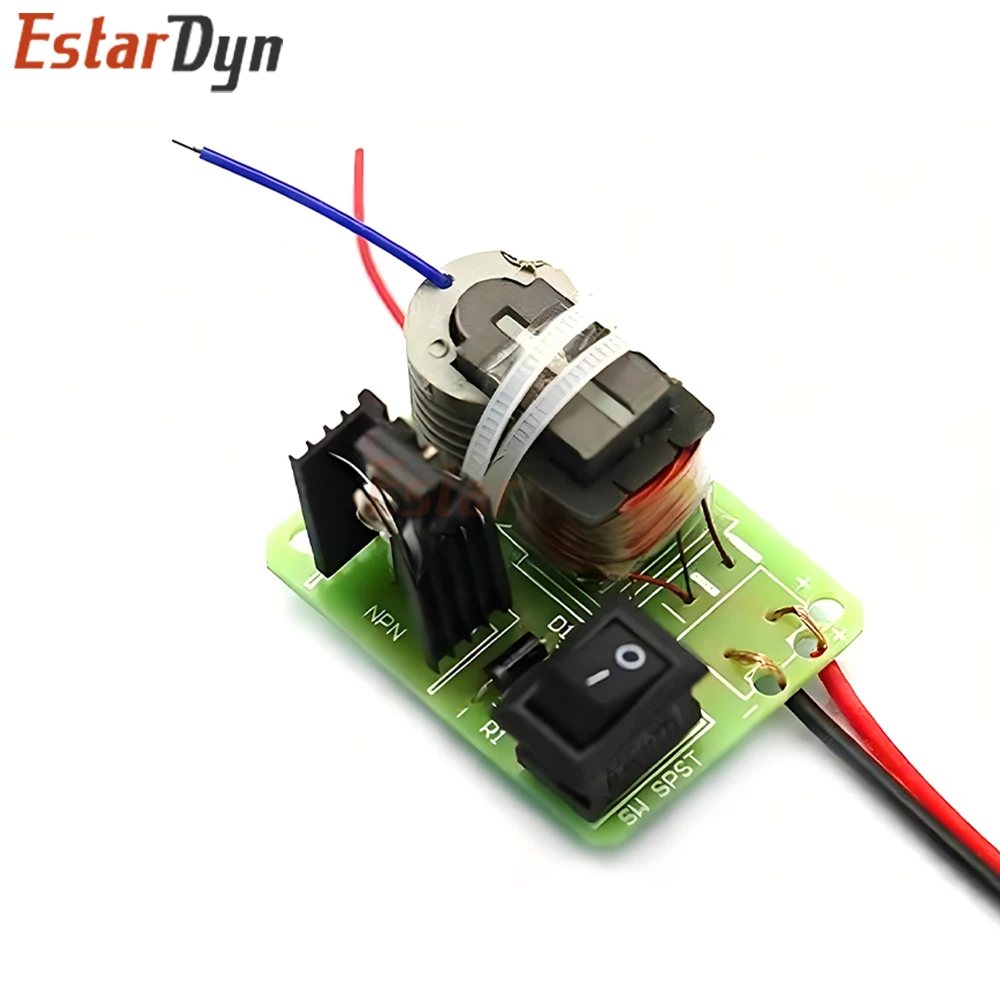

Generador de encendido de arco de alto voltaje, 15KV, CC de alta frecuencia, inversor de refuerzo, Kit de bricolaje 18650, transformador de núcleo en U, Suite de 3,7 V

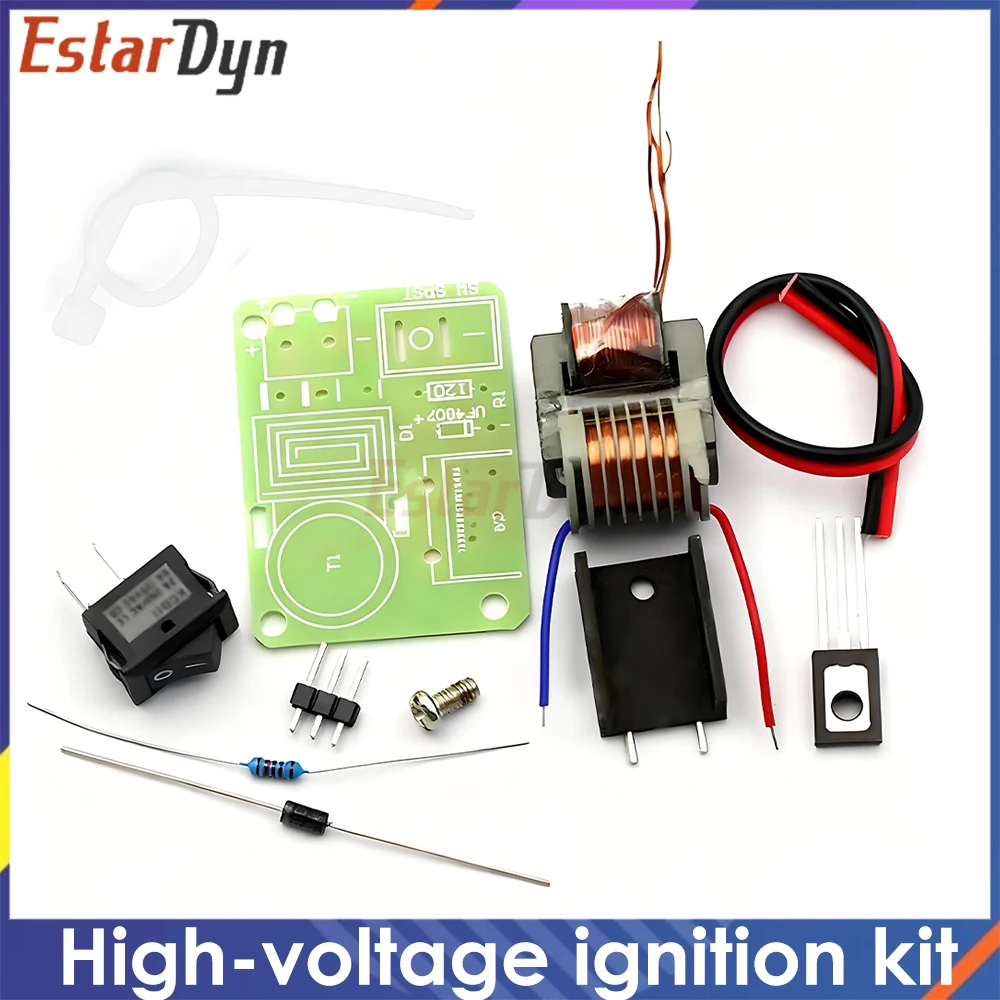

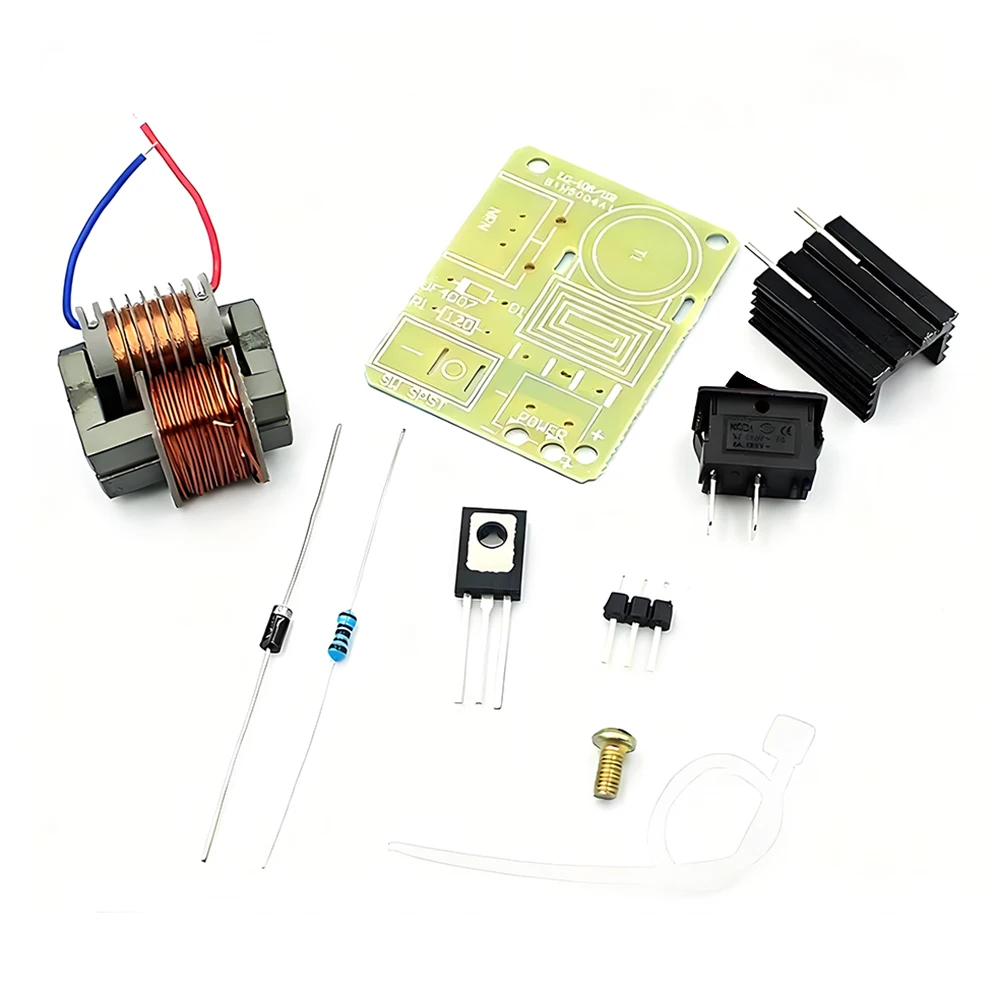

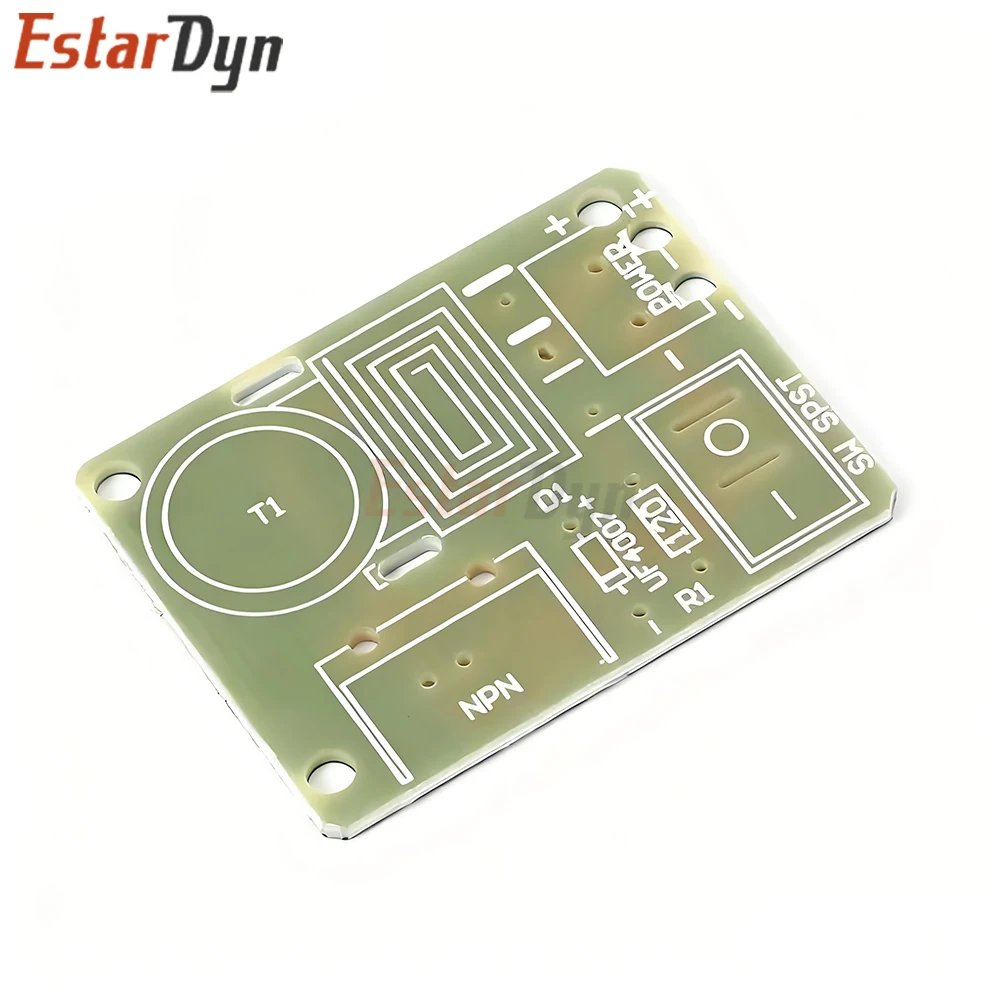

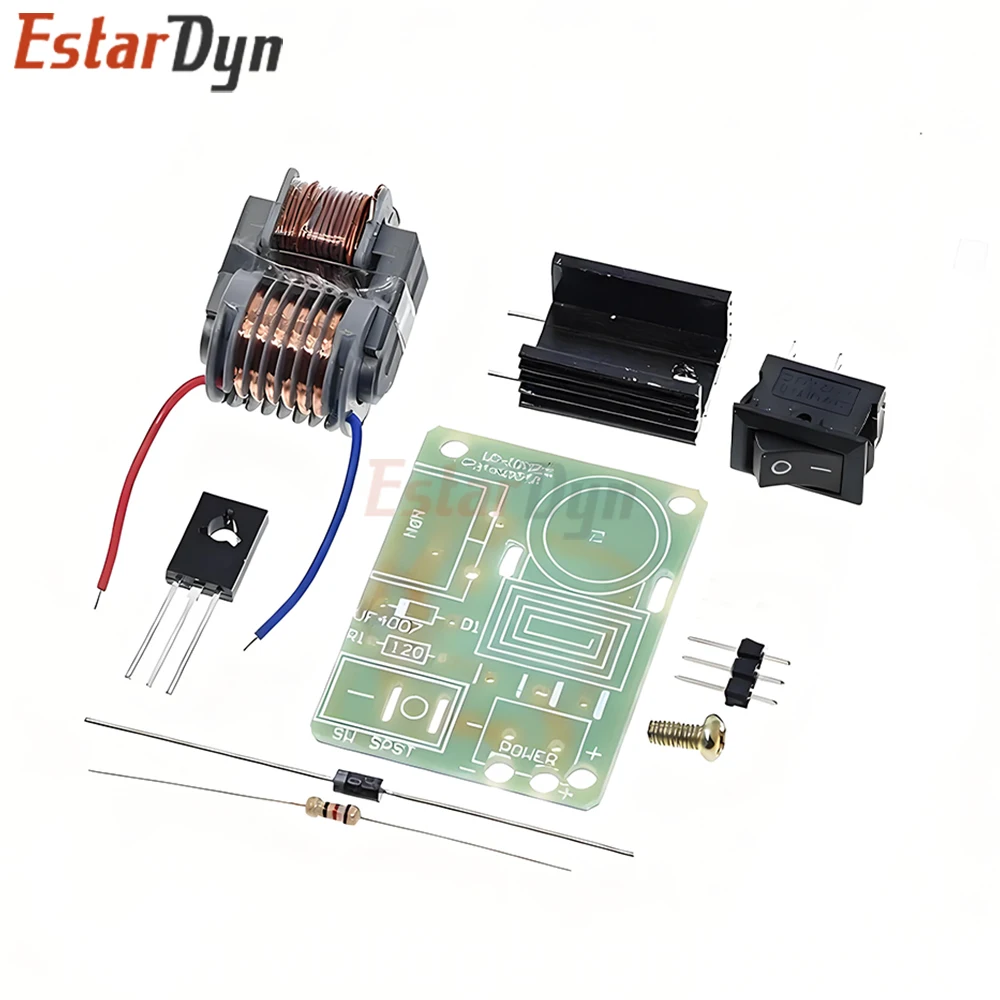

Nota: Este proyecto es un kit de bricolaje y no incluye montaje.Una placa PCB se proporciona de forma predeterminada.

Característica:

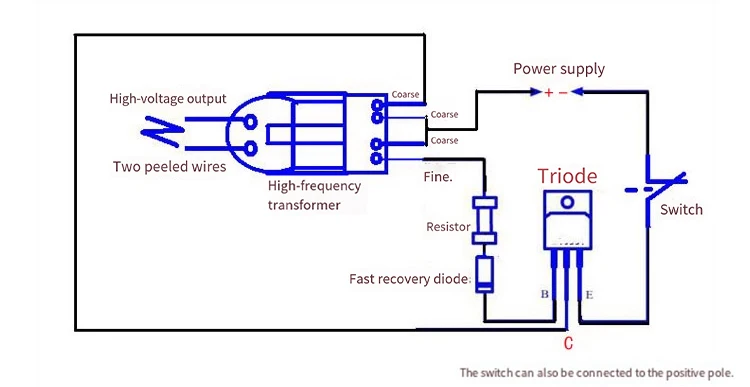

Este producto es un kit de producción de bobinas de alta presión.El circuito es simple y confiable y viene con un diagrama de cableado profesional, lo que lo hace conveniente para los entusiastas de la electrónica.

Uso: Experimentos científicos de secundaria, dispositivos electrónicos, generadores de iones negativos, producción científica a pequeña escala.Cuando este circuito genera un arco estable de alta frecuencia, produce altas temperaturas, lo que es propenso a encender sustancias inflamables.Por tanto, se le llama encendedor de plasma.

Parámetros:

Las dimensiones externas del transformador de 15KV son aproximadamente: 27 × 16 × 21 mm

Voltaje de entrada: CC 3,7 V - 4,2 V (máximo 12 V, que se daña fácilmente y no se recomienda su uso.Este transformador también es adecuado para voltaje de entrada de 12 V, pero la resistencia de retroalimentación desde la base hasta 150 Ω - 1.Se debe aumentar 5KΩ en consecuencia para reemplazar el pequeño ajuste; de lo contrario, el transistor o transformador se quemará) Corriente de entrada: 2A

Voltaje de salida: aproximadamente 15 KV (tenga cuidado con la seguridad al usarlo)

Corriente de salida: ≤ 0,4A

Distancia de encendido bipolar de alto voltaje: ≤ 0,5 centímetros

Cuando el extremo de entrada del producto está conectado a una fuente de alimentación de 3,7 V - 4,2 V, el extremo de salida secundario de alto voltaje no conecta un diodo rectificador de alto voltaje o condensador.El nivel de salida ≤ 1,5 cm de largo puede generar un arco morado de alta temperatura, sin producir sonidos de grietas.La temperatura es extremadamente alta y es muy conveniente enrollar instantáneamente papel de cigarrillo.Incluso un cable de fuego muy delgado puede quemarse a través de la chispa (como el cable delgado en la escena de combustión de oxígeno en un experimento químico de la escuela secundaria, pero el oxígeno no es tan intenso como este).

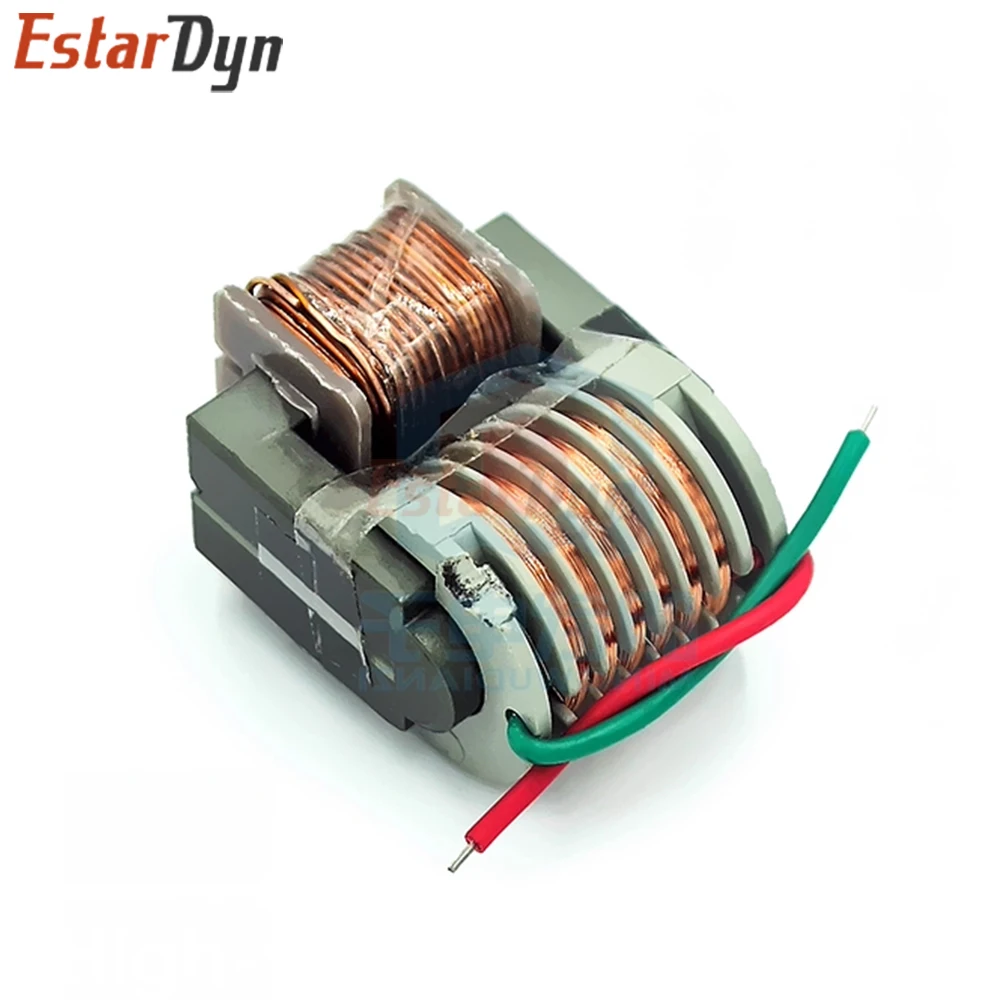

Estructura del transformador:

Hay dos devanados primarios, el devanado primario, el devanado de retroalimentación y la salida secundaria de alto voltaje. Otros: El transformador de 15 KV está diseñado para una salida máxima y la salida no debe exceder los 15 KV. Tiene un radio de arco de un centímetro. Los voltajes de salida más altos pueden dañar el transformador.
