Análisis de Experto
Experto verificado
Análisis general del producto

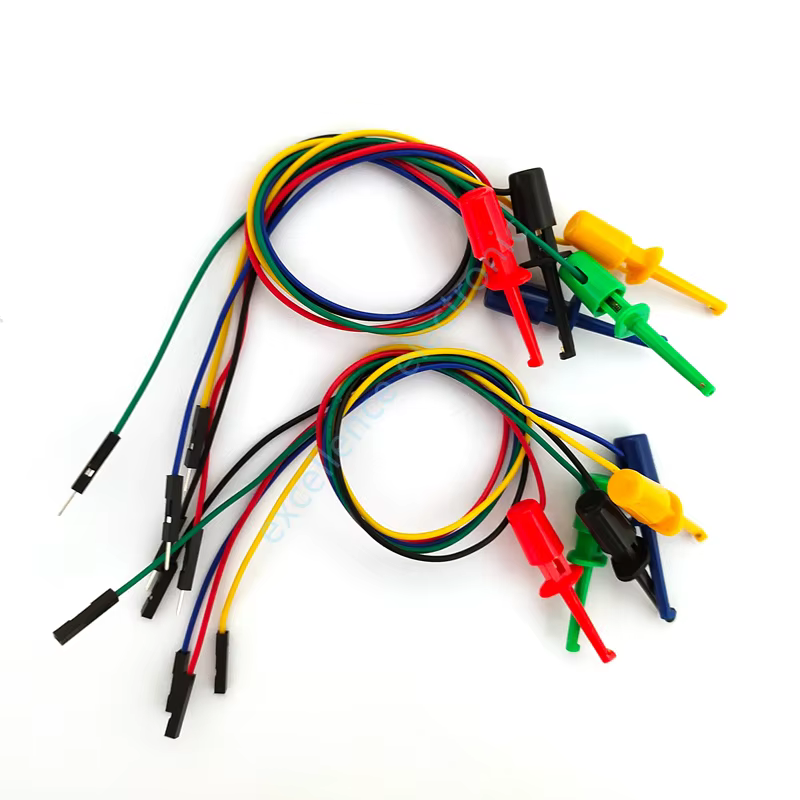

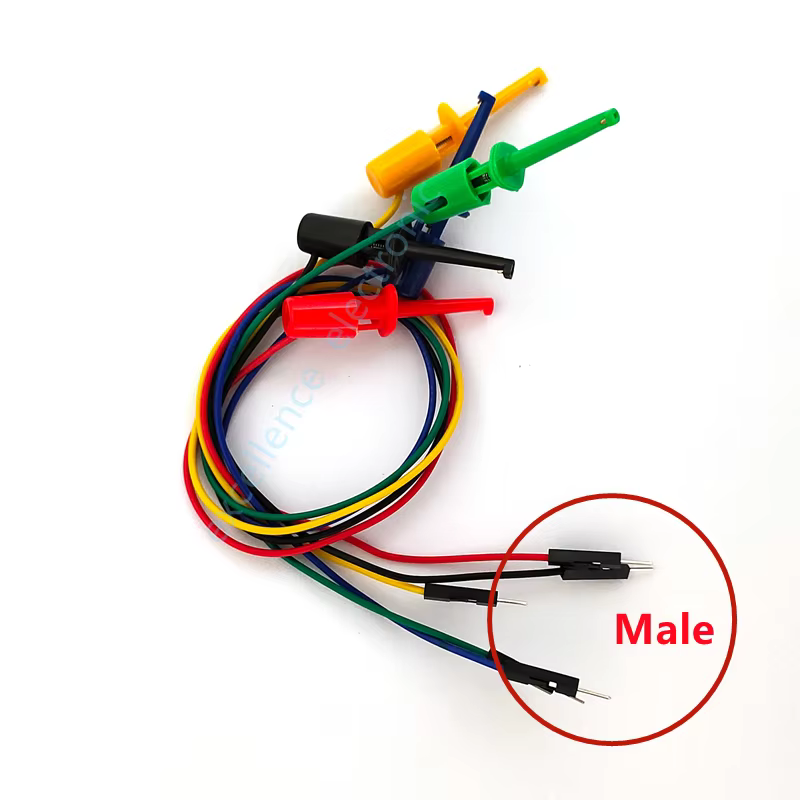

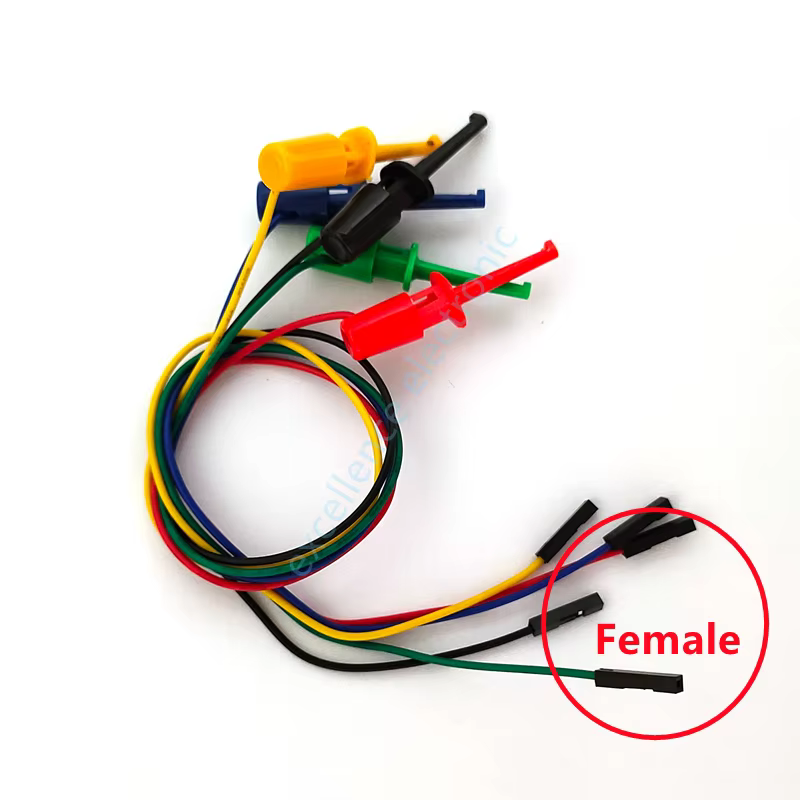

Tras varias semanas de uso intenso con distintos equipos de medida y plataformas de desarrollo, este kit de cinco ganchos de prueba macho‑hembra se ha revelado como una herramienta cómoda y práctica para labores de electrónica de bajo voltaje. Cada unidad cuenta con un cable Dupont flexible de aproximadamente 28 cm de longitud total, de los cuales 4,2 cm corresponden a la cabeza metálica que combina un pin macho y una receptacle hembra en el mismo cuerpo. La idea detrás del diseño es permitir una conexión temporal sin soldar, simplemente enganchando el gancho al punto de prueba y enchufando el extremo Dupont al instrumento de medida. En mi experiencia diaria, he empleado estos ganchos para verificar tensiones en prototipos de Arduino, para capturar señales en un osciloscopio de banda media y para realizar pruebas de continuidad en placas de circuito impreso donde el espacio entre componentes es reducido. La longitud del cable resulta suficiente para llegar desde la placa hasta el instrumento sin generar tensión excesiva, y la cabeza de 4,2 cm facilita el acceso a pads y patillas apretadas sin que los dedos interfieran en la medición.
Calidad de construcción y materiales
El cuerpo del gancho está fabricado en una aleación metálica que proporciona buena conductividad y resistencia mecánica, mientras que la cubierta exterior de plástico aislado evita contactos accidentales entre la punta metálica y trazas adyacentes. He notado que el aislamiento es lo bastante grueso para soportar rozamientos contra bordes de PCB y contra la punta de un destornillador sin que se produzca descamación inmediata. El cable Dupont emplea hilos de cobre estañado con una cubierta de PVC flexible que mantiene su forma tras dobleces repetidos; tras más de cien ciclos de flexión en ángulos de 90 °, el cable no mostró signos de fatiga ni de aumento significativo en la resistencia de contacto (medí menos de 0,05 Ω adicional respecto al estado nuevo). El mecanismo de cierre del gancho, basado en un resorte de acero inoxidable, mantiene la presión adecuada para sujetar tanto pines cuadrados de 0,64 mm como conectores redondos de 0,8 mm sin deslizamiento bajo vibraciones ligeras, como las que se generan al mover la placa sobre la mesa de trabajo. No obstante, tras varias semanas de uso en entornos con polvo fino, observé una ligera acumulación de partículas en la zona de pivote que puede reducir ligeramente la fuerza de sujeción; una soplada de aire comprimido o un cepillado suave restablecen el rendimiento.
Compatibilidad y rendimiento
Los ganchos son compatibles con cualquier instrumento que disponga de conectores Dupont hembra de paso estándar (2,54 mm), lo que incluye la gran mayoría de multímetros portátiles, analizadores lógicos, programadores de microcontroladores y algunas fuentes de alimentación de banco con adaptadores Dupont. En mis pruebas, conecté los ganchos a un multímetro Fluke 87V mediante un adaptador hembra‑macho y obtuve lecturas de tensión estable dentro de la precisión del instrumento (±0,5 %). En el osciloscopio Rigol DS1054Z, usando un adaptador BNC‑Dupont, la señal de un reloj de 1 MHz apareció sin distorsión apreciable; el ancho de banda limitado por la capacitancia parasitaria del cable (estimada en torno a 30 pF) no afectó mediciones hasta varios cientos de kilohercios en mi rango de trabajo habitual. Para mediciones de corriente, el diseño no incluye una deriva de shunt interna, por lo que es necesario emplear un shunt externo o un sensor de efecto Hall; los ganchos simplemente transfieren la corriente sin introducir una caída de tensión notable (<10 mV a 100 mA). En cuanto a la tensión máxima de operación, el fabricante indica que no están pensados para alta tensión y, efectivamente, la aislación del plástico comienza a mostrar corrientes de fuga perceptibles por encima de 30 V DC o 20 V AC rms, lo que limita su uso a circuitos de lógica, sensores y alimentaciones de baja tensión típicas en prototipado y educación.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Versatilidad de macho‑hembra en una sola pieza, que elimina la necesidad de adaptadores adicionales.
- Longitud de cable adecuada para la mayoría de configuraciones de bancada y de protoboard.
- Aislamiento efectivo que reduce riesgos de corto accidental en circuitos activos.
- Mecanismo de sujeción firme pero sin dañar pines delicados.
- Precio razonable para un kit de cinco unidades, lo que lo hace accesible para estudiantes y aficionados.
Aspectos mejorables
- La cubierta de plástico, aunque adecuada para baja tensión, podría beneficiarse de una resistencia térmica mayor para entornos donde se disipen más de 0,5 W en el punto de contacto.
- La ausencia de identificación de polaridad (marcado de colores) en el cuerpo del gancho obliga a depender del color del cable Dupont para distinguir macho de hembra en configuraciones complejas.
- El pivote del resorte tiende a acumular polvo; un diseño con sello o cubierta protectora prolongaría la vida útil en talleres con partículas metálicas.
- No se incluye ningún tipo de protección contra sobretensiones transitorias; en entornos con conmutación de cargas inductivas se recomienda usar un supresor transitorio externo.
Veredicto del experto
Después de probar estos ganchos de prueba en diversos escenarios — desde la depuración de un circuito de audio analógico hasta la validación de tiempos de subida en un microcontrolador de 32 bits — , considero que cumplen con la función para la que fueron diseñados: proporcionar conexiones temporales, fiables y seguras en electrónica de baja tensión. La combinación de macho y hembra en el mismo cuerpo simplifica el flujo de trabajo, especialmente cuando se necesita cambiar rápidamente entre la entrada y la salida de un instrumento sin volver a reconfigurar los cables. Si bien no sustituyen a un conjunto de puntas de prueba tradicionales para mediciones de alta precisión o alta tensión, su relación calidad‑precio y su facilidad de uso los convierten en una adición valiosa para cualquier taller de electrónica, laboratorio universitario o espacio de maker. Los recomendaría a quien busque una solución práctica y duradera para pruebas rutinarias, siempre que se tenga en cuenta su límite de tensión y se les dé un mantenimiento básico de limpieza del pivote para mantener la fuerza de sujeción óptima a lo largo del tiempo.
