Análisis general del producto
He utilizado este fusible reiniciable PPTC en varias placas de baja tensión, principalmente en líneas de alimentación de 5 V, 12 V y 24 V para pequeños equipos electrónicos, periféricos y prototipos con microcontroladores. Su funcionamiento es sencillo, pero conviene entender bien sus límites: no corta la corriente de forma instantánea como un fusible convencional, sino que aumenta notablemente su resistencia cuando se calienta por una sobrecorriente.
La ventaja práctica es evidente. Tras desaparecer el fallo y enfriarse el componente, el circuito vuelve a quedar operativo sin sustituir físicamente el fusible. En bancos de pruebas, dispositivos IoT y equipos instalados en lugares poco accesibles, esta característica reduce mucho las intervenciones de mantenimiento.

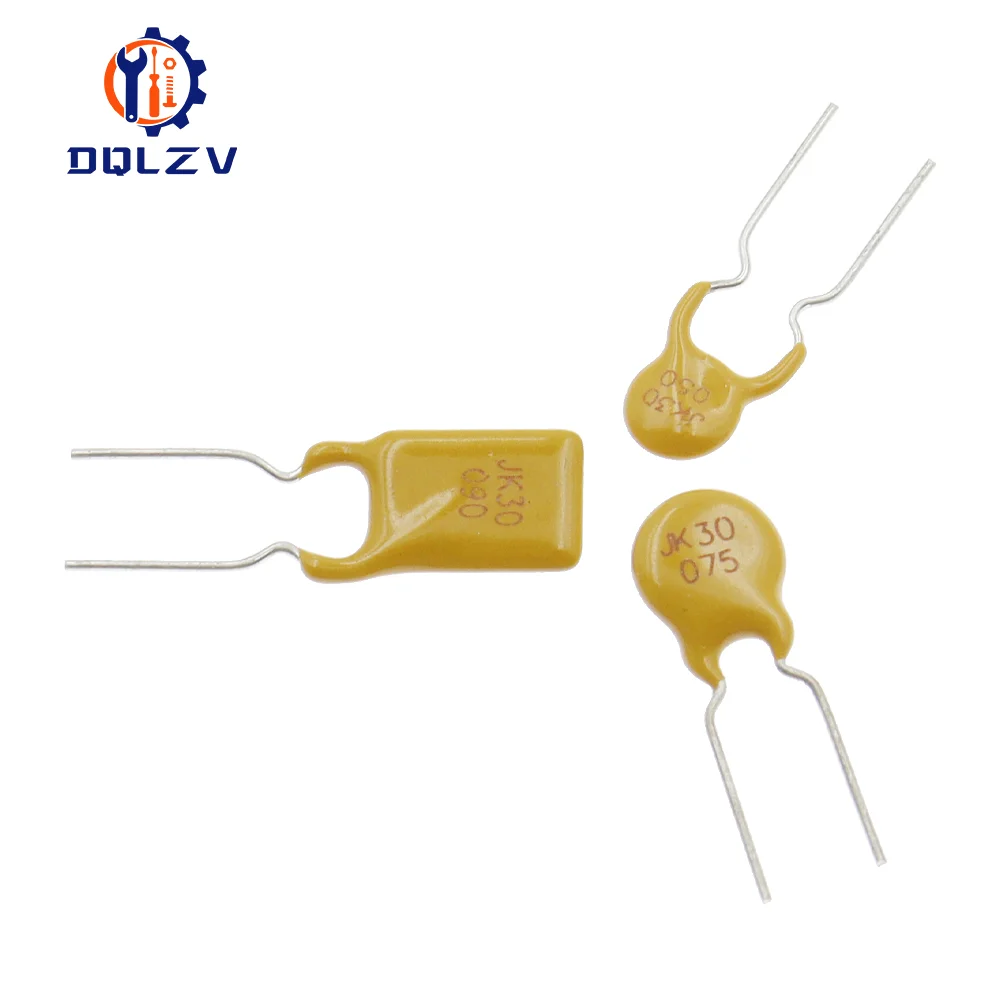

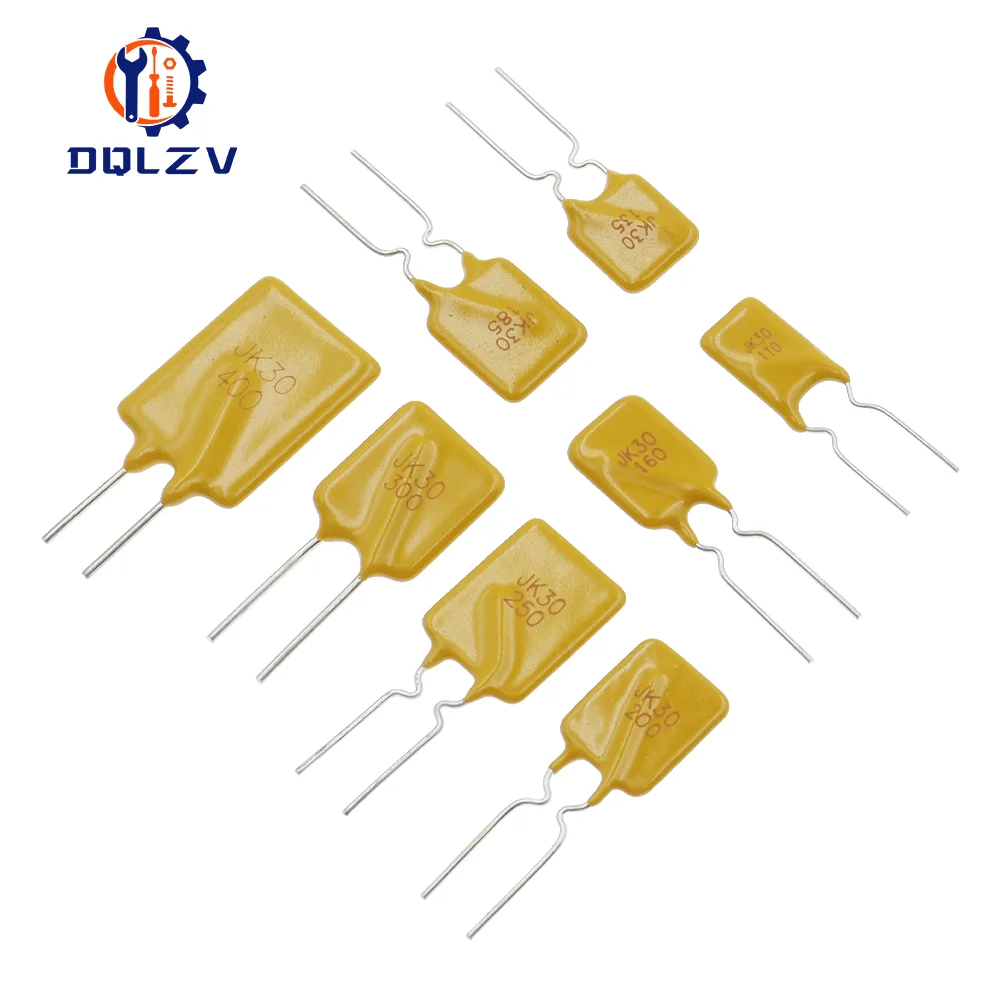

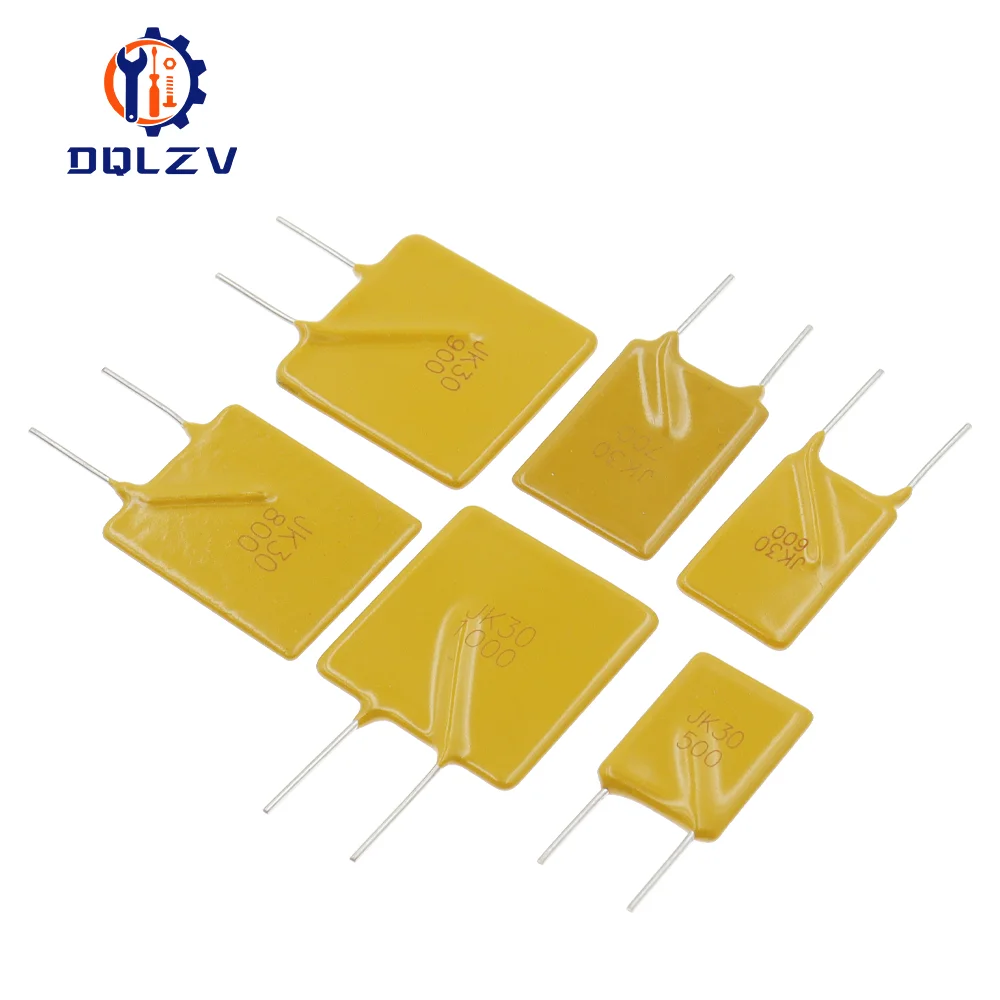

La familia JK30 ofrece variantes desde 0,5 A hasta 10 A, con una tensión máxima indicada de 30 V en corriente continua. Esta variedad permite adaptar la protección a circuitos pequeños y a líneas de alimentación con consumos más elevados, aunque resulta imprescindible elegir el calibre a partir de mediciones reales y no únicamente de la potencia teórica del equipo.
Calidad de construcción y materiales
El formato DIP de montaje pasante es uno de sus puntos más prácticos. Los terminales se insertan directamente en una placa de circuito impreso convencional y se pueden soldar con una estación de soldadura estándar. También es posible emplear un zócalo compatible en prototipos o equipos que requieran sustitución rápida, siempre que el contacto sea firme y el zócalo admita la corriente prevista.
El encapsulado resulta compacto y fácil de manipular con pinzas, incluso en placas con componentes próximos. Los terminales metálicos ofrecen una unión sencilla y, en las unidades examinadas, la soldadura se realiza sin exigir temperaturas o técnicas especiales. Aun así, no conviene someter el cuerpo del componente a calor prolongado: una soldadura demasiado lenta puede transmitir temperatura innecesaria al material polimérico interno.
Su capacidad de interrupción es baja, por lo que no lo considero un sustituto universal de un fusible de cartucho, un magnetotérmico o una protección específica para baterías. En caso de cortocircuitos con mucha energía disponible, especialmente cerca de fuentes capaces de entregar varios amperios de forma sostenida, debe existir una protección primaria adecuada.
Compatibilidad y rendimiento
La respuesta del PPTC depende de la temperatura, la corriente y la disipación térmica de la placa. En una instalación con buena ventilación, el componente puede soportar durante más tiempo una sobrecarga moderada antes de alcanzar su estado de alta resistencia. En cambio, dentro de una caja cerrada o junto a reguladores calientes, el disparo puede producirse con una corriente inferior a la esperada.
Lo comprobé especialmente al proteger salidas USB y pequeñas fuentes con cargas variables. Con consumos normales, la caída de tensión añadida es reducida, pero aumenta a medida que el componente se calienta. Durante un cortocircuito no debe esperarse que la tensión de salida permanezca estable: el PPTC limita la corriente y deja el circuito en un estado protegido, no necesariamente operativo.
Para seleccionar el modelo correcto, mediría tres valores:
- Corriente continua habitual del equipo.
- Corriente máxima durante el arranque o la conexión de periféricos.
- Temperatura ambiente y ventilación disponibles.
No elegiría automáticamente un modelo de 10 A para una línea que consume 2 A. Un calibre excesivo puede retrasar la protección y permitir que pistas, conectores o reguladores sufran daños antes de que el componente entre en régimen limitador. Tampoco instalaría uno demasiado ajustado, porque los picos normales de arranque pueden provocar disparos innecesarios.
Este modelo está orientado a circuitos de hasta 30 V en corriente continua. No lo emplearía en red eléctrica ni en corriente alterna sin una referencia técnica específica que confirme esa aplicación.
Puntos fuertes y aspectos mejorables
Entre sus puntos fuertes destacaría:
- Recuperación automática después de eliminar la avería.
- Montaje DIP sencillo en placas de agujeros pasantes.
- Disponibilidad de múltiples calibres de corriente.
- Buen encaje en proyectos IoT, fuentes de baja tensión y periféricos.
- Menor necesidad de mantenimiento frente a un fusible convencional.
El principal aspecto mejorable es la ausencia de una actuación instantánea. Para proteger semiconductores delicados frente a picos muy breves, combinaría el PPTC con limitación electrónica de corriente, diodos de protección o un fusible rápido, según el diseño. También echo en falta que cada variante se acompañe siempre de una hoja de datos completa con corriente de mantenimiento, corriente de disparo, resistencia inicial, tiempos de actuación y curvas térmicas.
Frente a un fusible tradicional, ofrece comodidad y reutilización, pero normalmente introduce una respuesta más dependiente de la temperatura y una resistencia que cambia durante la sobrecarga. Frente a un disyuntor rearmable, ocupa menos espacio y suele integrarse mejor en una PCB, aunque no proporciona la misma capacidad de corte ni sustituye a una protección de potencia.
Veredicto del experto
Considero que este PPTC es una solución razonable para proteger circuitos de baja tensión y corriente continua cuando se valora la recuperación automática y el montaje compacto. Lo instalaría en prototipos, hubs USB, módulos de alimentación, sistemas IoT y equipos donde un disparo ocasional no deba obligar a abrir la carcasa.
Su rendimiento depende mucho más de la selección del amperaje y de la temperatura de trabajo que de la simple presencia del componente. Antes de montarlo, comprobaría la corriente con una carga real, dejaría espacio alrededor del encapsulado y marcaría en la placa el calibre utilizado. Después de un disparo, esperaría a que se enfríe completamente y verificaría que el cortocircuito original ha desaparecido.
Es un componente útil y económico para protección reiniciable, pero debe entenderse como un limitador térmico de corriente, no como una barrera rápida para cualquier tipo de fallo eléctrico.
