Descripción

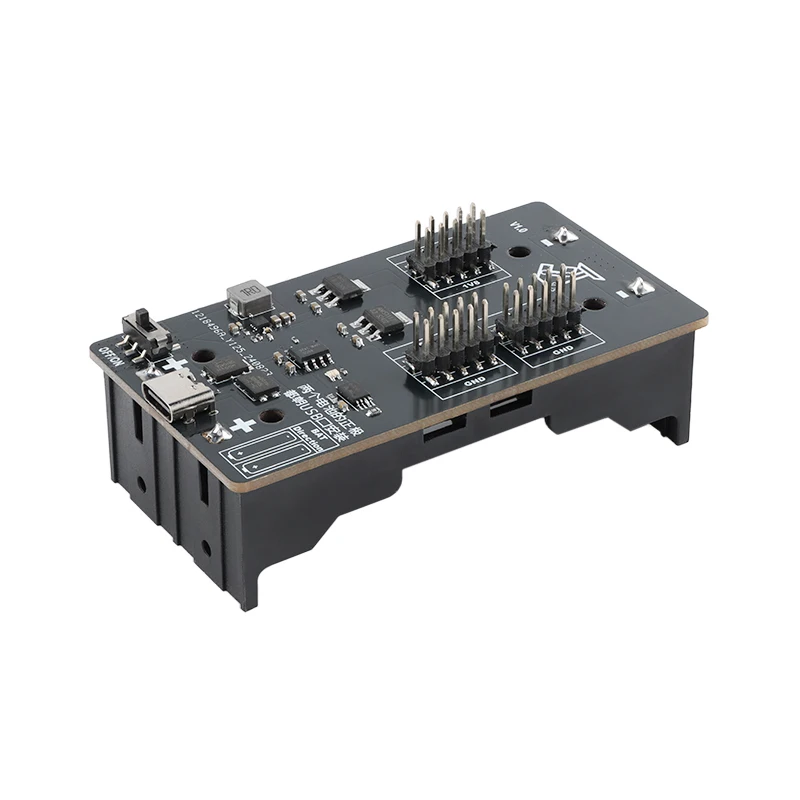

1、 Introducción al módulo

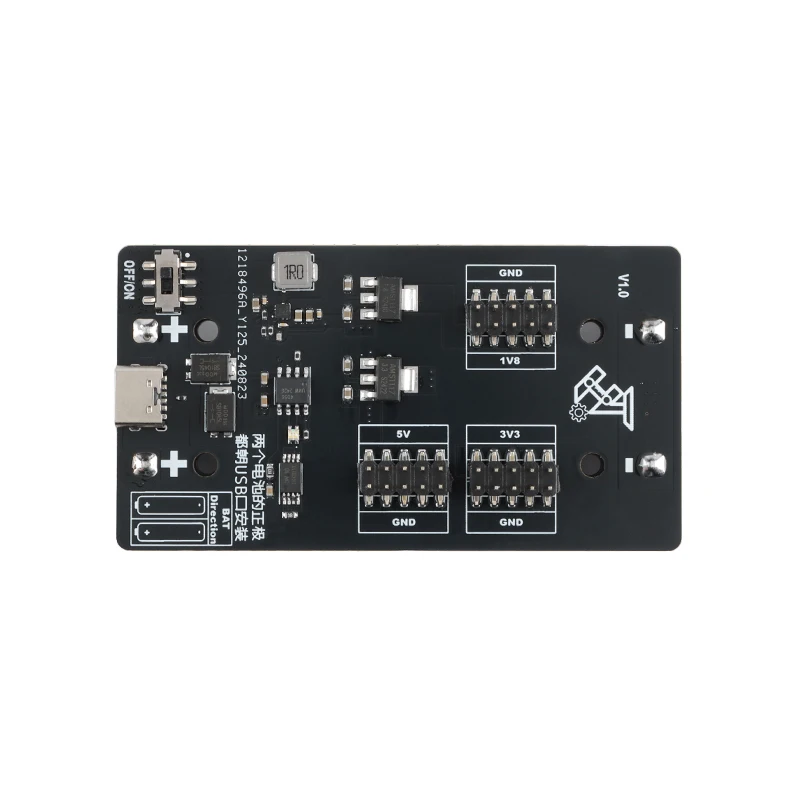

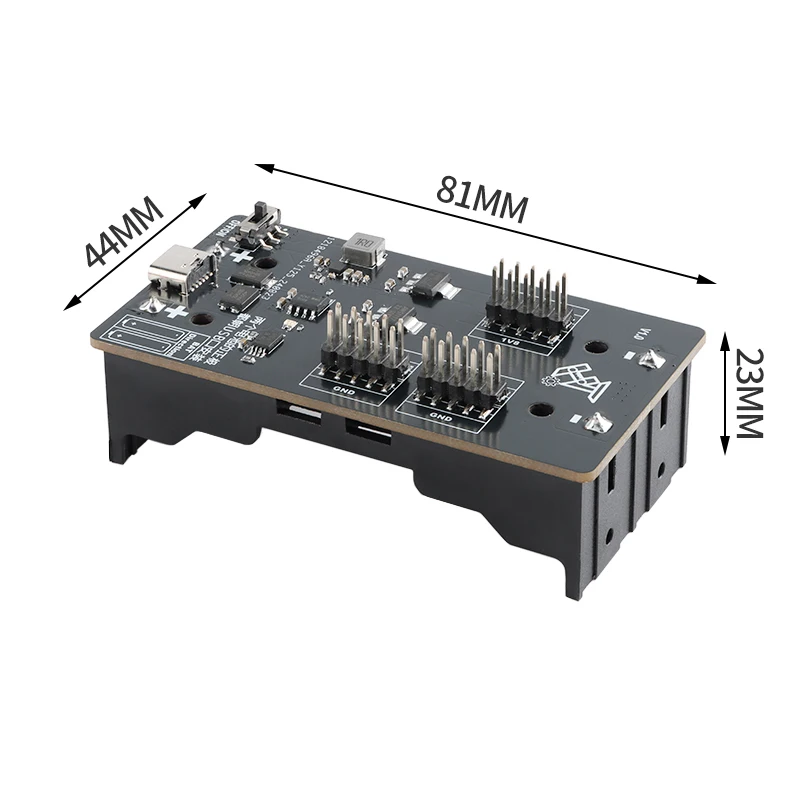

Este módulo puede suministrar energía al microcontrolador a través de una batería de litio 18650 de 3,7 V y una fuente de alimentación de 5 V con entrada de puerto USB tipo C.También se puede utilizar para suministrar energía a módulos con los parámetros eléctricos adecuados (no se puede conectar directamente a un motor).Al mismo tiempo, el módulo también tiene función UPS.Cuando se desconecta la entrada TYPE-USB, el módulo continúa emitiendo.El módulo emite tres voltajes diferentes de 5 V, 3,3 V y 1,8 V en forma de clavijas espaciadas de 2,54 mm, que se pueden utilizar como fuente de alimentación en varios escenarios.El módulo está equipado con 2 luces indicadoras de carga para indicar el estado de carga actual.
Descripción de la luz indicadora:
La luz roja se enciende durante la carga;
Lleno de luces verdes encendidas.

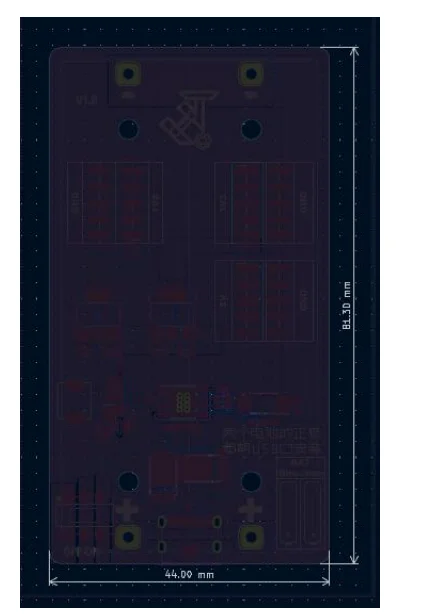

2、 Introducción a los parámetros

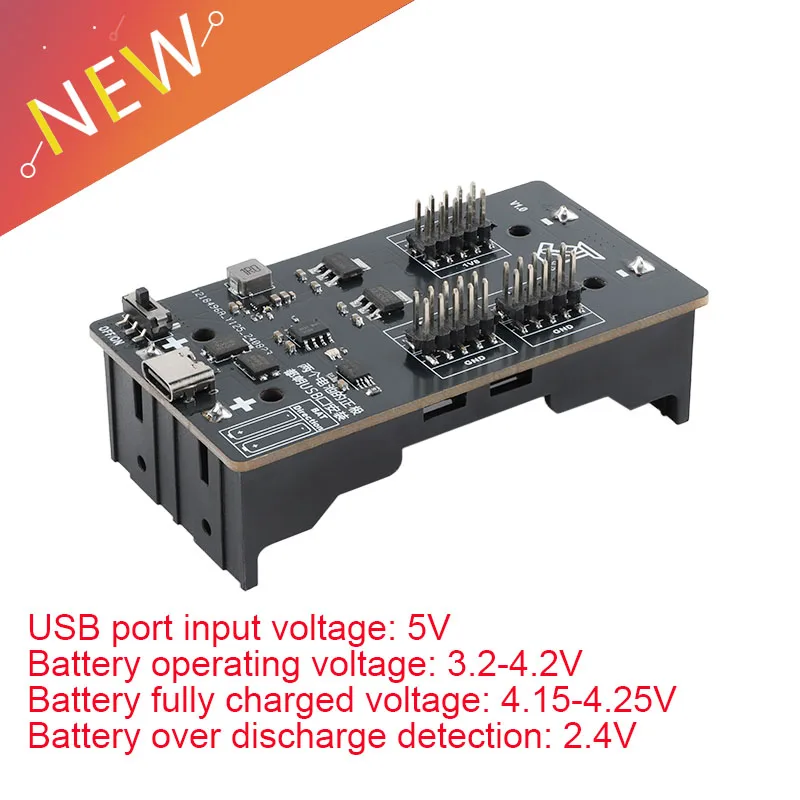

1.Voltaje de entrada del puerto USB: 5V
2.Voltaje de funcionamiento de la batería sugerido: 3,2-4,2 V
3.Voltaje de la batería completamente cargada: 4,15-4,25 V
4.Detección de sobredescarga de batería: 2,4 V
5.Corriente máxima de salida:
5V: 1,8A
3,3 V: 400 mA
1,8 V: 150 mA
6.Carga y descarga simultáneamente: el voltaje de salida es de 5 V y la corriente de salida máxima se ve afectada por la corriente de entrada del puerto TYPE-C.Se recomienda generar un máximo de 1,8 A.

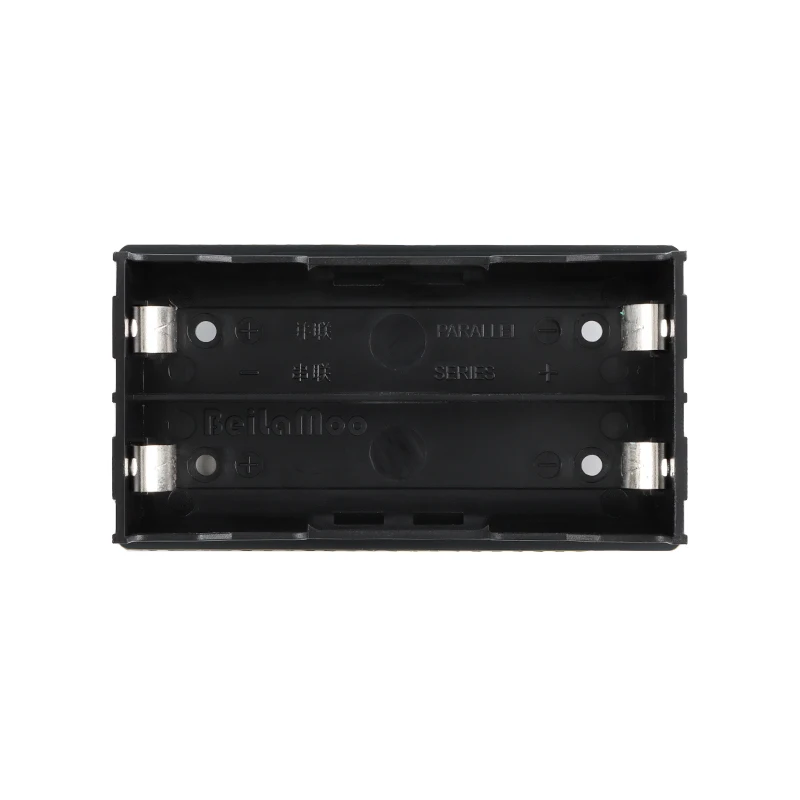

7.Método de conexión de la batería: Conexión en paralelo (las baterías se pueden conectar a una o dos)
modular.Hay un interruptor de palanca en la parte superior que puede controlar la salida.Cuando se gira hacia la izquierda, la salida se apaga y cuando se gira hacia la derecha, la salida se activa;Si el chip de protección de la batería activa la protección, instala una batería nueva y no hay salida cuando el interruptor está encendido, se puede conectar al puerto USB para cargar y activar a continuación;
Preste atención al módulo Conecte las baterías en paralelo, no conecte las baterías en serie al módulo;

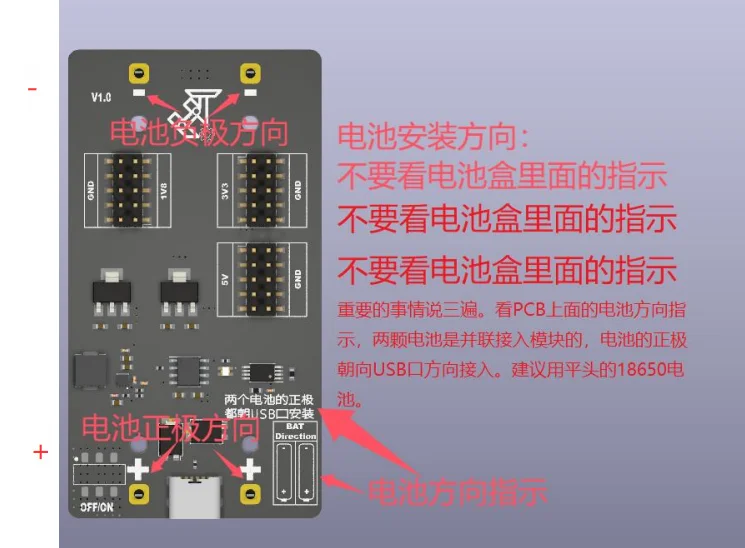

Preste atención a distinguir los polos positivo y negativo.Conectándolos al revés quemará el módulo (hay pantallas de seda de polo positivo y negativo en el tablero, siga estrictamente las instrucciones de la pantalla de seda para instalar la batería);
Tenga cuidado de no cortocircuitar las interfaces de entrada y salida durante la salida;
Tenga en cuenta que la interfaz de salida del módulo no se puede conectar directamente al motor.
