Descripción
Recordatorio especial: esta placa es una placa de preamplificador de subwoofer, conectada directamente al altavoz no sonará, debe conectarse a la placa de amplificador trasero puro en un subwoofer activo para sonar, pura potencia de la placa de amplificador trasero de acuerdo con el grado de necesidad personal Para elegir el grado de choque, pura potencia del amplificador trasero, mayor será el efecto de graves, más impactante será.La llamada placa de filtro de paso bajo es filtrar la parte aguda de la voz humana de arriba, mantener la parte de baja frecuencia de la amplificación para mejorar la intensidad de reproducción de graves, la reproducción no escuchará la voz humana y el instrumento de alta frecuencia. sonido.Asegúrese de que el comprador comprenda este aspecto de conocimiento para evitar que el comprador no sepa cómo usarlo.
La mayor parte de la placa de preamplificador de subwoofer en el mercado es básicamente una fuente de alimentación dual, la mayoría de los entusiastas del bricolaje no son muy cómodos de usar, después de todo, una única fuente de alimentación es más fácil de encontrar, bajo la premisa de garantizar el efecto, introdujimos una placa de preamplificador de subwoofer de fuente de alimentación única, puede compartir un conjunto de fuentes de alimentación con la placa del amplificador trasero, el bricolaje es muy conveniente.

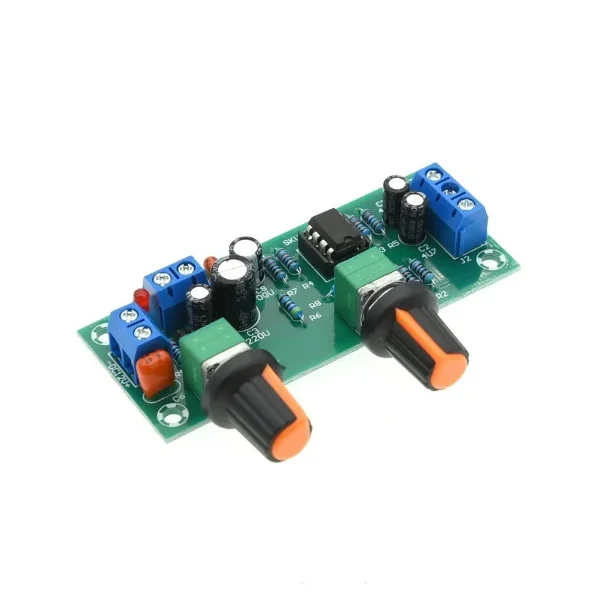

Este tablero presenta:
1, todos los componentes seleccionaron nuevos productos de primera clase, selección de condensadores de ajuste de frecuencia de los condensadores Philips CBB originales, ajustando la selección de potenciómetro del tipo completamente sellado de Taiwán, selección de entrada y salida de terminales de cobre puro, el cableado es muy conveniente.
2, selección de amplificador operacional de Texas NE5532, el asiento IC soldado se puede reemplazar en cualquier momento, sienta el efecto de diferentes amplificadores operacionales para mejorar la jugabilidad.
3, diseñado con indicadores LED para monitorear la situación de la fuente de alimentación en tiempo real.

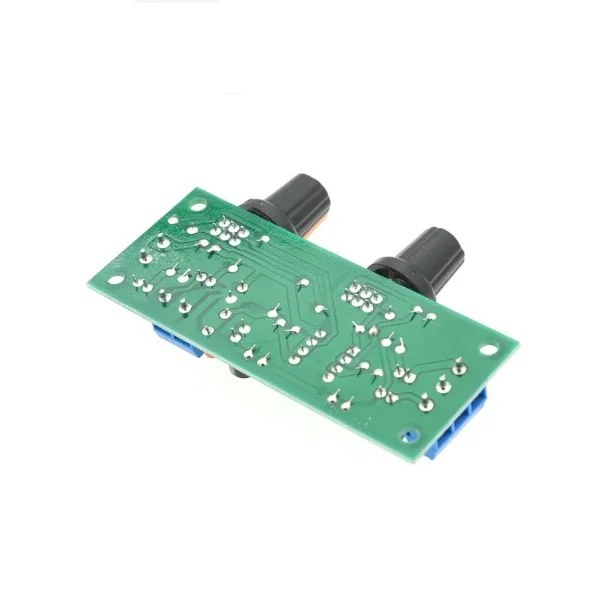

4, el diseño de PCB de esta placa es simple y hermoso, cableado razonable, lo que hace que la placa tenga una relación señal-ruido muy alta y una fuerte capacidad antiinterferencias.No hay entrada de señal cuando está cerca del altavoz, casi inaudible.
Parámetros principales:
Nombre del producto: placa de filtro de paso bajo de fuente de alimentación única, prepanel de subwoofer
Voltaje de fuente de alimentación: corriente continua de fuente de alimentación única DC10-24V
Rango de frecuencia: 22Hz-300Hz
Entrada de audio: mono o doble canal
Salida de audio: mono
Especificaciones de PCB: 78x32 mm, espesor: 1,6 mm
Material de PCB: tablero de fibra de vidrio FR-4 súper duro
Peso neto del tablero terminado: 30 g
Espaciado central del orificio de fijación del tablero: 70x24 mm, diámetro del orificio: 3,2 mm
Distancia entre centros del eje del potenciómetro: 32,5 mm.
