Descripción

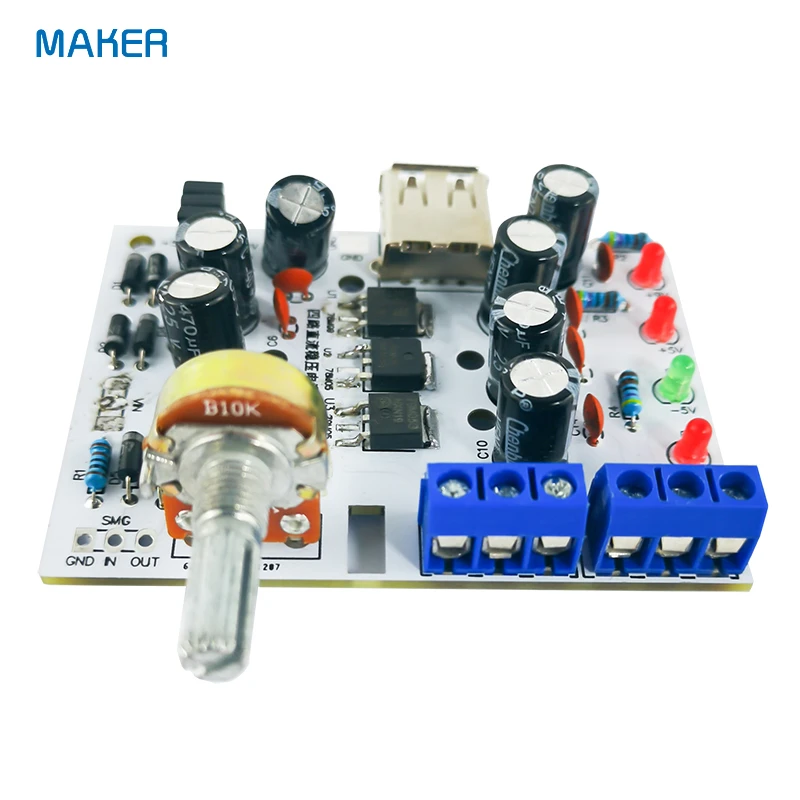

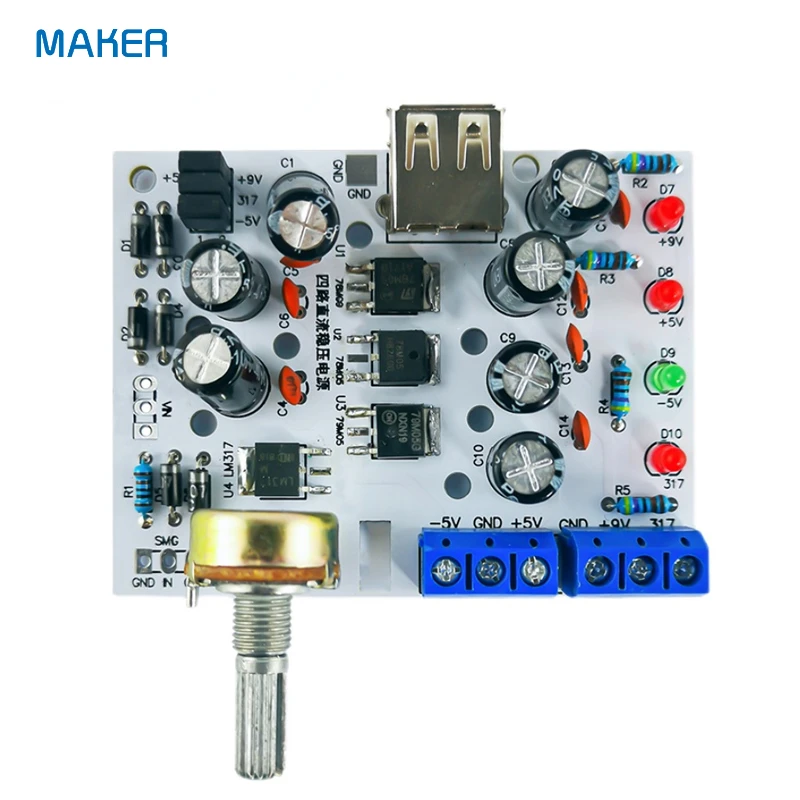

Nombre del producto: kit de bricolaje de fuente de alimentación regulada ajustable LM317
Voltaje de alimentación: CA 12 V.

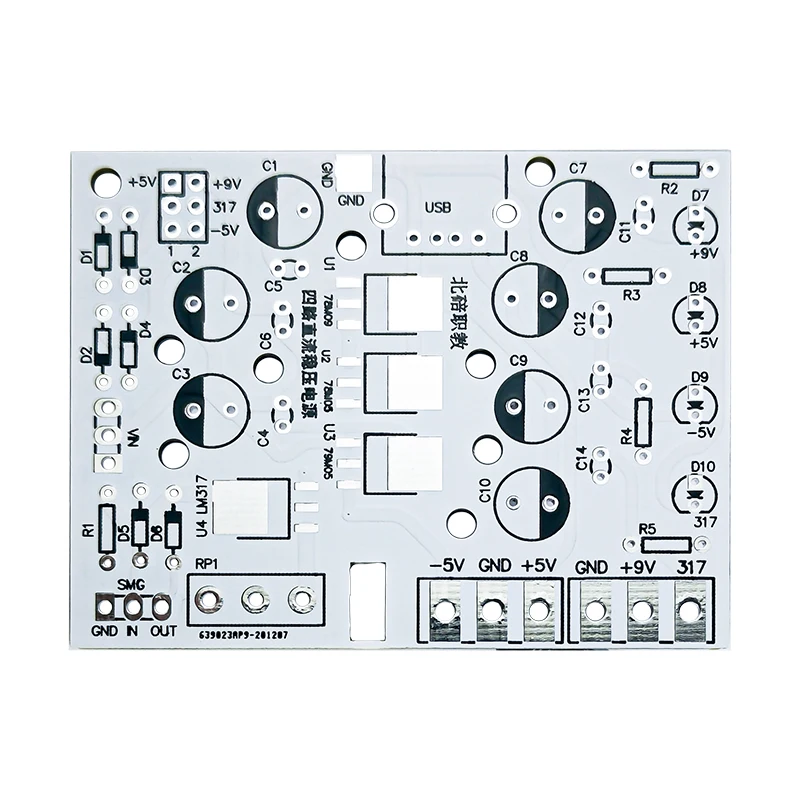

Tamaño del tablero: 71*55mm
Introducción del producto:

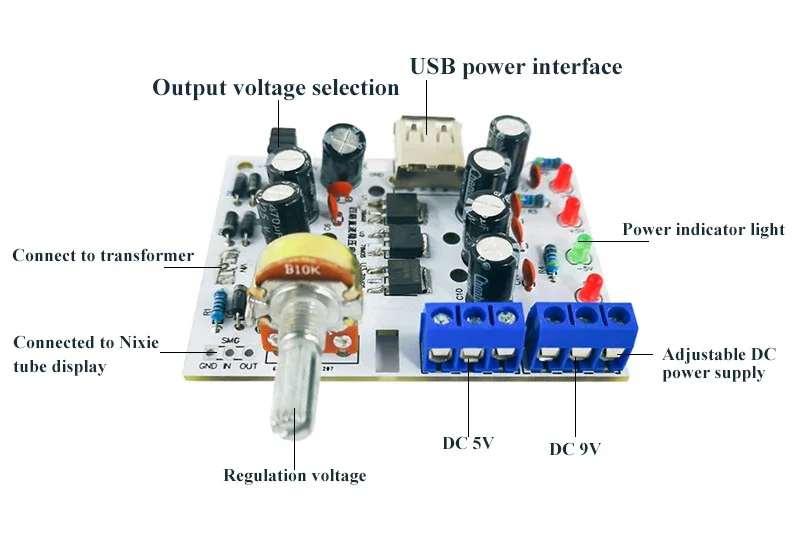

Este circuito se compone principalmente de un circuito integrado LM317 y un kit de fuente de alimentación estabilizada SMD de tres terminales que consta de 78M05, 78M09 y 79M05.LM317 es uno de los circuitos ampliamente utilizados, que no solo tiene una forma simple de regulación de voltaje fija de tres terminales, sino que también tiene la característica de un voltaje de salida ajustable.Además, también tiene las ventajas de un amplio rango de regulación de voltaje, buen rendimiento de estabilización de voltaje, bajo nivel de ruido y alta relación de supresión de ondulación.El kit está equipado con una interfaz USB, que puede emitir 5 V CC y está conectado externamente con un tubo Nixie para mostrar el voltaje.

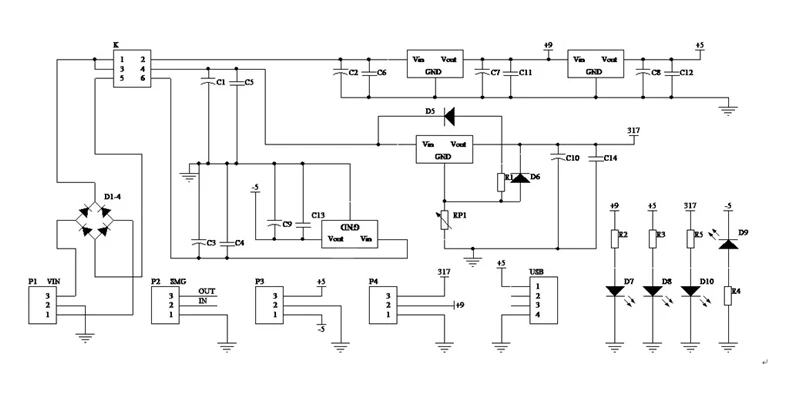

Diagrama del circuito:

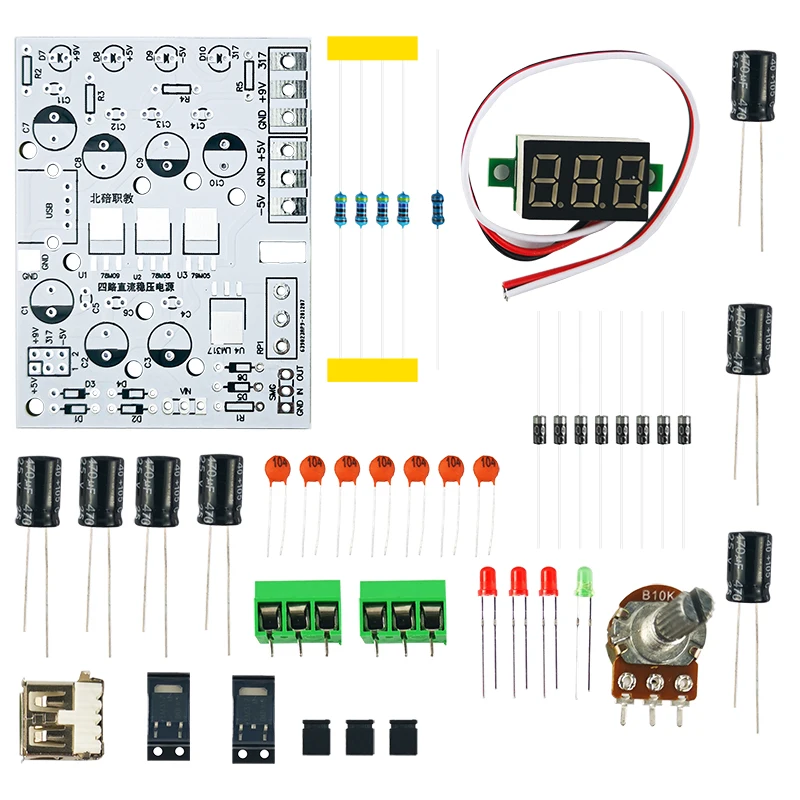

El paquete incluye:
