Descripción
Bienvenido Yao Caixing Electrionic Store
Nuestra ventaja
1. Vida útil: más de 100000H
2. Excelentes servicios postventa con reparación gratuita durante toda la vida.
3.MOQ: 1
4. Entrega rápida: 3 días hábiles después de recibir el depósito
Especificación
Modelo

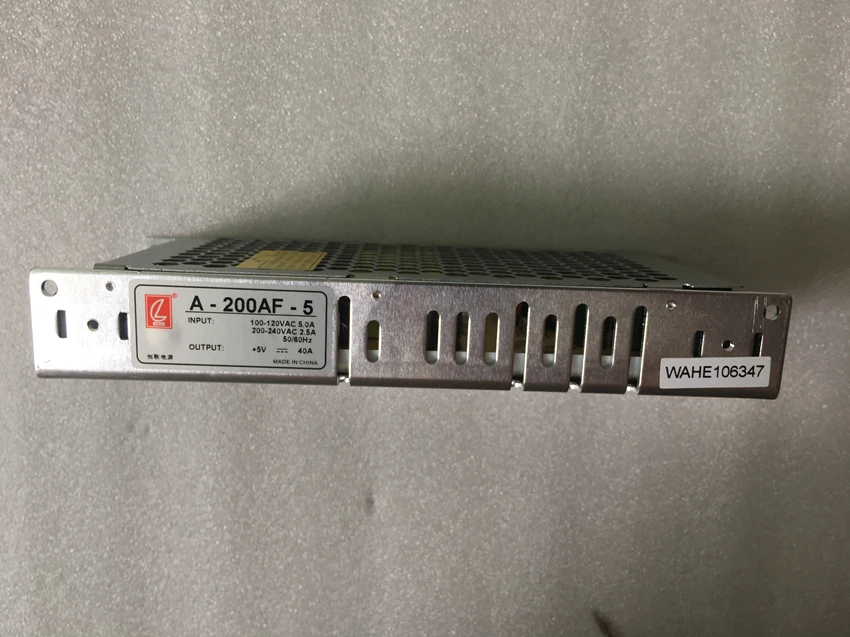

A-200AF-5
Salida
Voltaje DC
5V
Corriente nominal
40A
Rango actual
0 ~ 40A
Potencia nominal
200W
Ondulación y ruido
150mVp-p
Rango de voltaje
4,75 ~ 5,25 V
Precisión de voltaje
±1.0%
Tasa de ajuste lineal
±0.5%
Tasa de regulación de carga
±2%
Hora de inicio
2000ms,50ms/230VAC carga 100%
Mantener la hora (tipo)
20mS/230VAC carga 100%
Entrada
Rango de voltaje
200 ~ 240VAC
Rango de frecuencia
47 ~ 63HZ
Factor de potencia (tipo)
PF≥ 0,5
Eficiencia (tipo)
≥88%
Corriente AC
115VAC
2.0A
230VAC
2.0A
Corriente de sobretensión (Typ)
60A/230VAC
Fuga corriente
1mA/230VAC
Proteger
Sobrecarga
110 ~ 150% clasificado
Circuito corto
La fuente de alimentación está protegida cuando se cortocircuita, restaurada automáticamente después de eliminada.
Sobretensión
/
Sobretemperatura
/
Temperatura
Temperatura DE TRABAJO
-20 ℃ ~ + 50 ℃ (CA 230V)
Humedad DE TRABAJO
20 ~ 90% RH
Temperatura de almacenamiento
-30～+85℃
Humedad Stroage
10 ~ 95% RH No solidificación
Coeficiente de temperatura
±0.03%/℃(0～50℃)
Resistencia a vibraciones
10 ~ 500Hz,2G,10min/ciclo, X 、 Y 、 Z cada 60min
Clase de seguridad
Referencia DE DISEÑO: UL1012
Resistencia a presión
I/2/P: 1,5 KVAC I/1: 1,5 KVAC O/2: 0,5 KVAC
Resistencia de aislamiento
I/2/P, I/1/2. O/P, O/2. 2. 2./2. 2./2. 2./2. 2./2./2. 2./2./2./2./25 ℃/70% RH: 50 MΩ /500VDC/25 ℃/RH
Estándares EMC
Referencia de diseñoGB9254 EN55022, Clase A
Corriente armónica
Referencia de diseño GB17625.1;,-3
Tolerancia electromagnética
Referencia de diseño EN55024; 3,4,5,6,8,11,
Otros
Vida útil
100.000 horas (25 ℃)

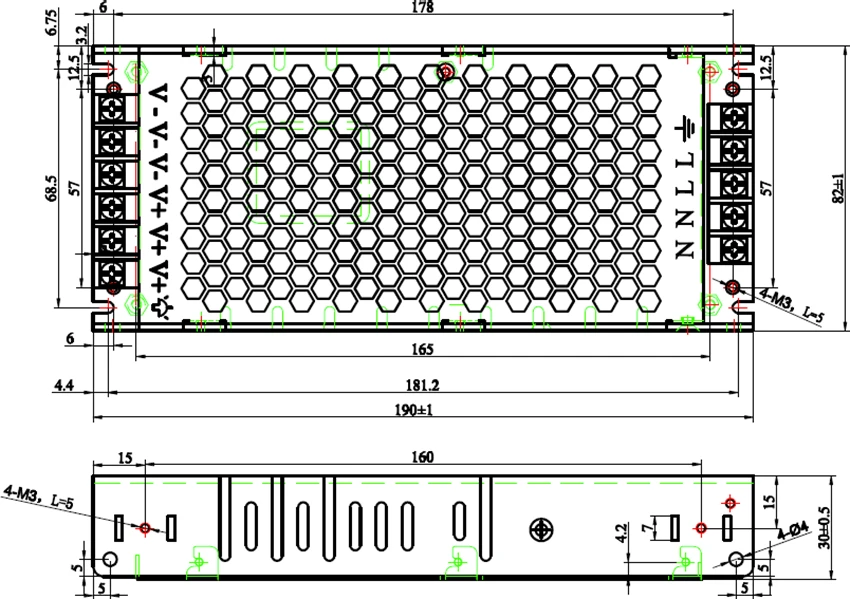

Tamaño
190*82*30mm(L * W * H)
Peso
0,45 Kg/set
Observación
Para extender la vida útil, se recomienda establecer una asignación de 30% para la carga. Por ejemplo, si el equipo necesita 100W de potencia, se selecciona la fuente de alimentación que no sea inferior a 130W.
Método de prueba para cambiar la ondulación de la fuente de alimentación: se utiliza un cable de par trenzado 12 #, Y un condensador electrolítico de 47uF y un condensador de alta frecuencia de 0,1 uF se conectan en paralelo en el terminal y en el osciloscopio. Medición de ancho de banda de 20M.
Todas las pruebas de rendimiento eléctrico se completaron a 25 C sin explicación especial. La fuente de alimentación se considera como parte del dispositivo, y la prueba de compatibilidad electromagnética debe completarse con el equipo terminal.

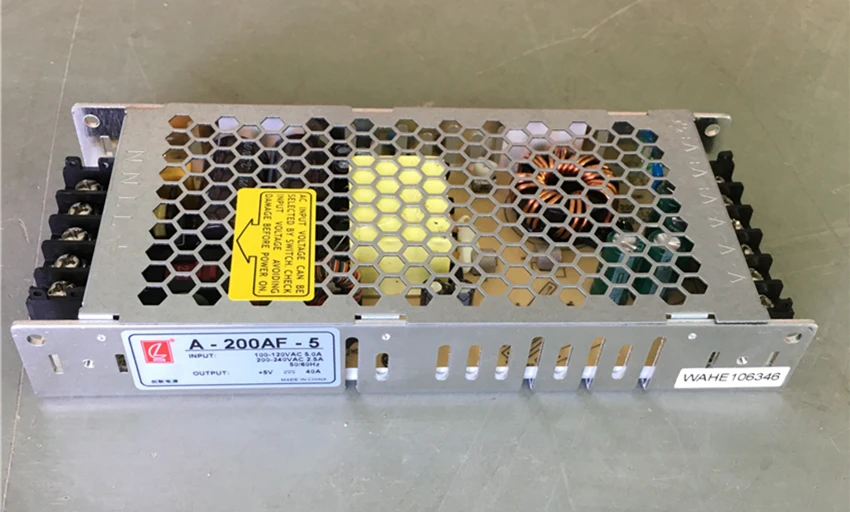

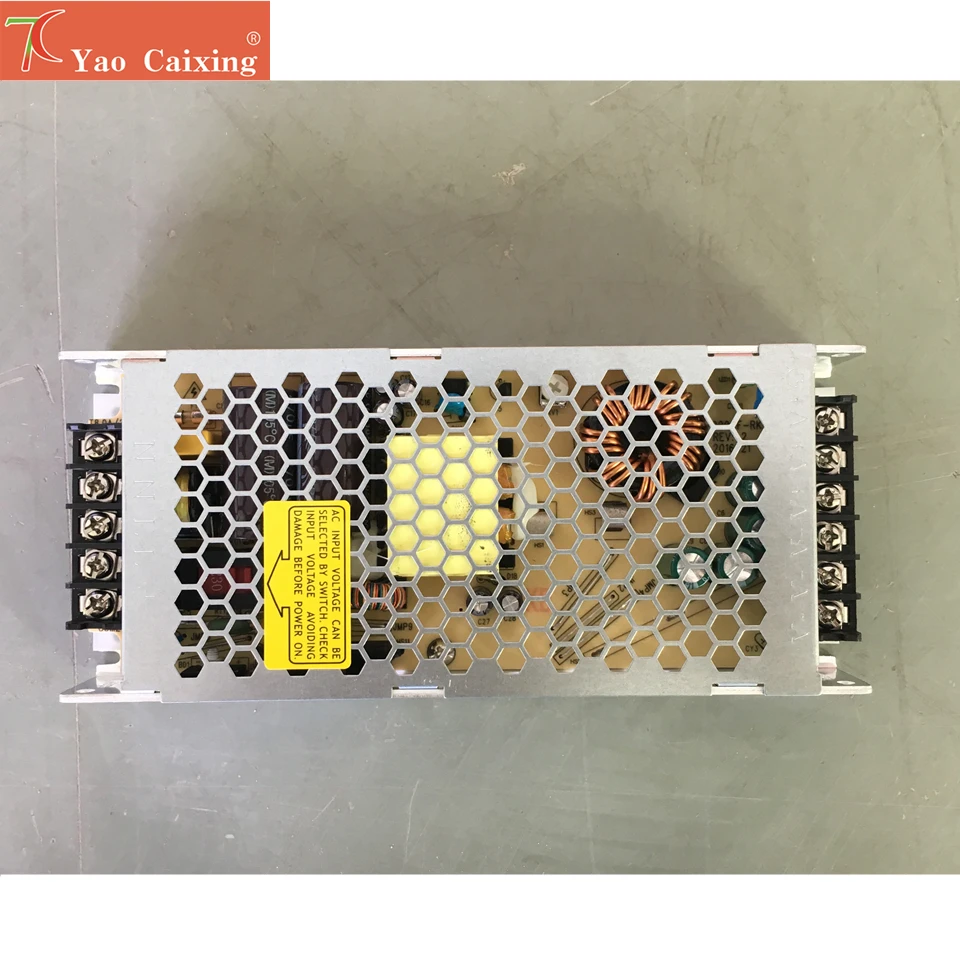

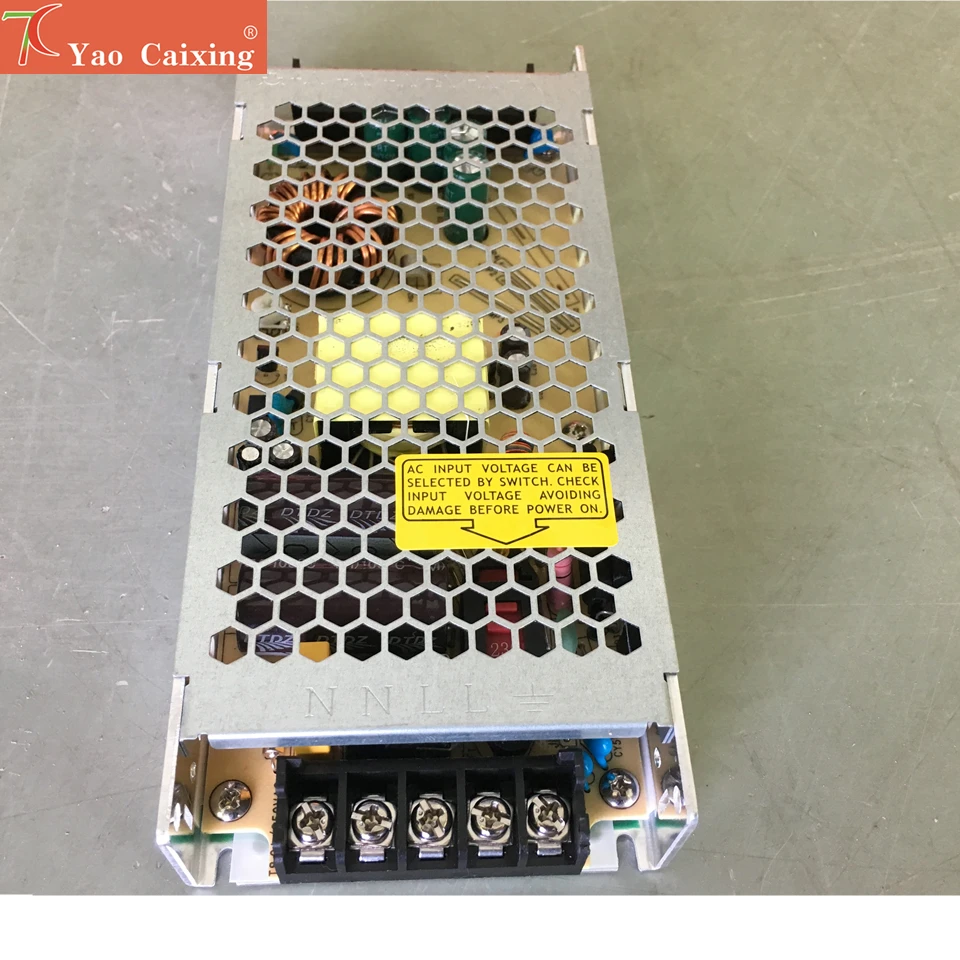

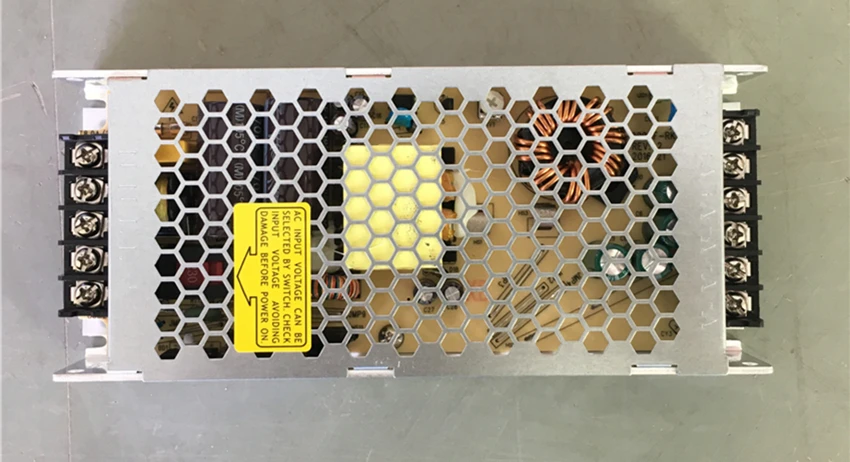

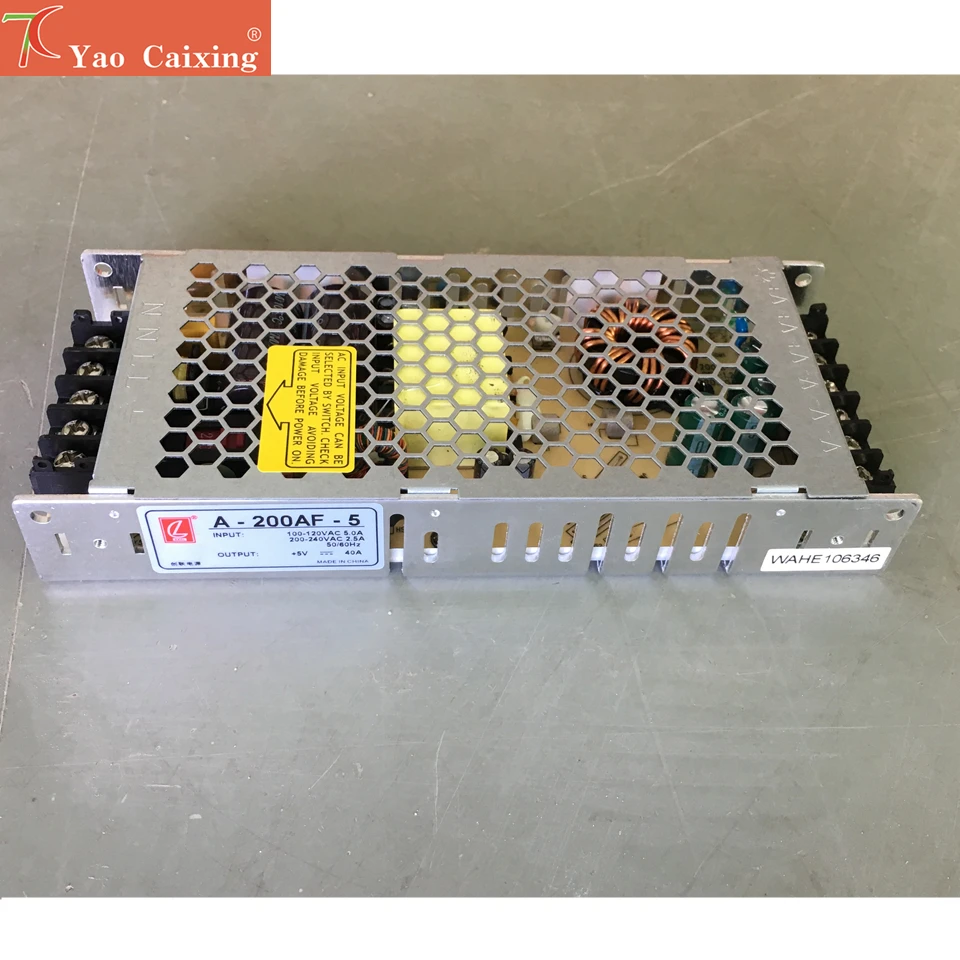

Imágenes:

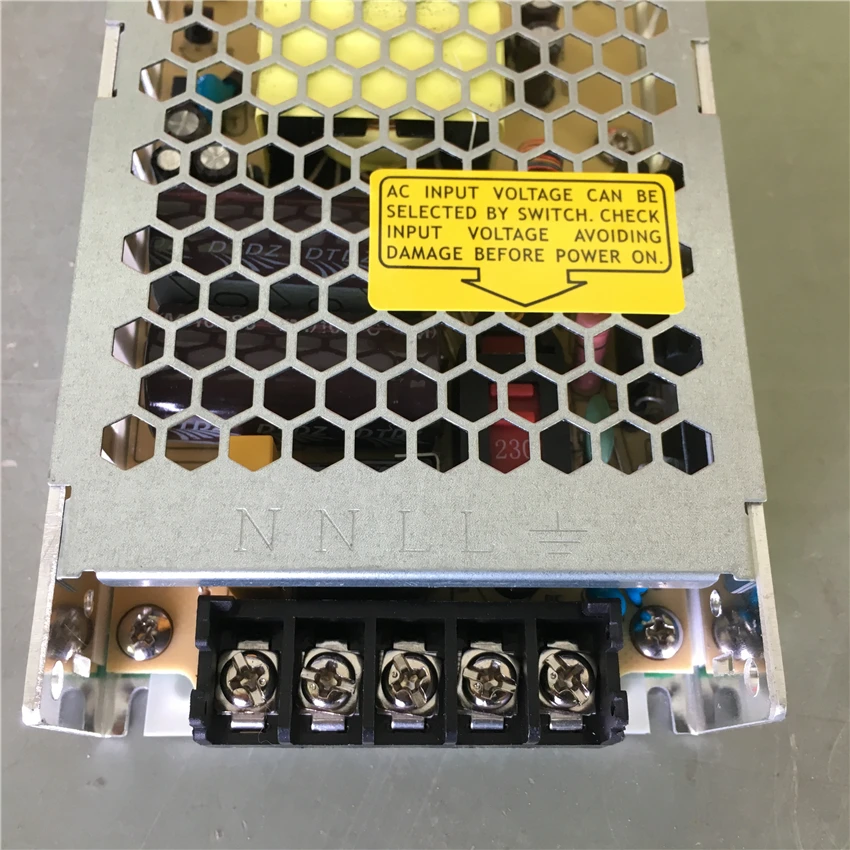

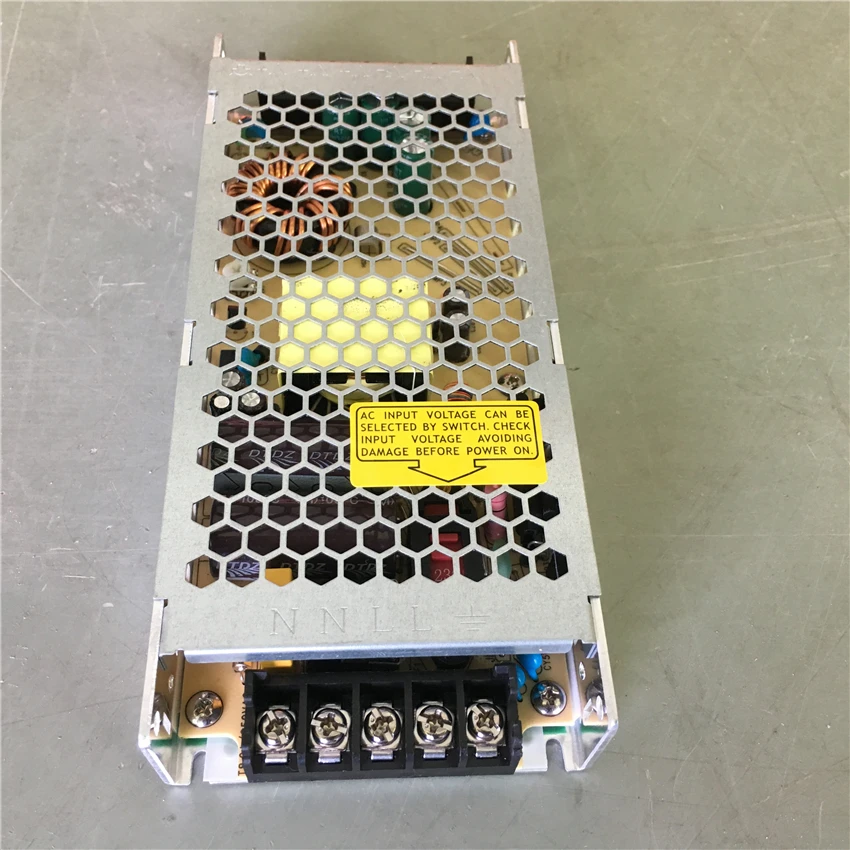

Interruptor de fuente de alimentación de 115V/230V para cualquier país

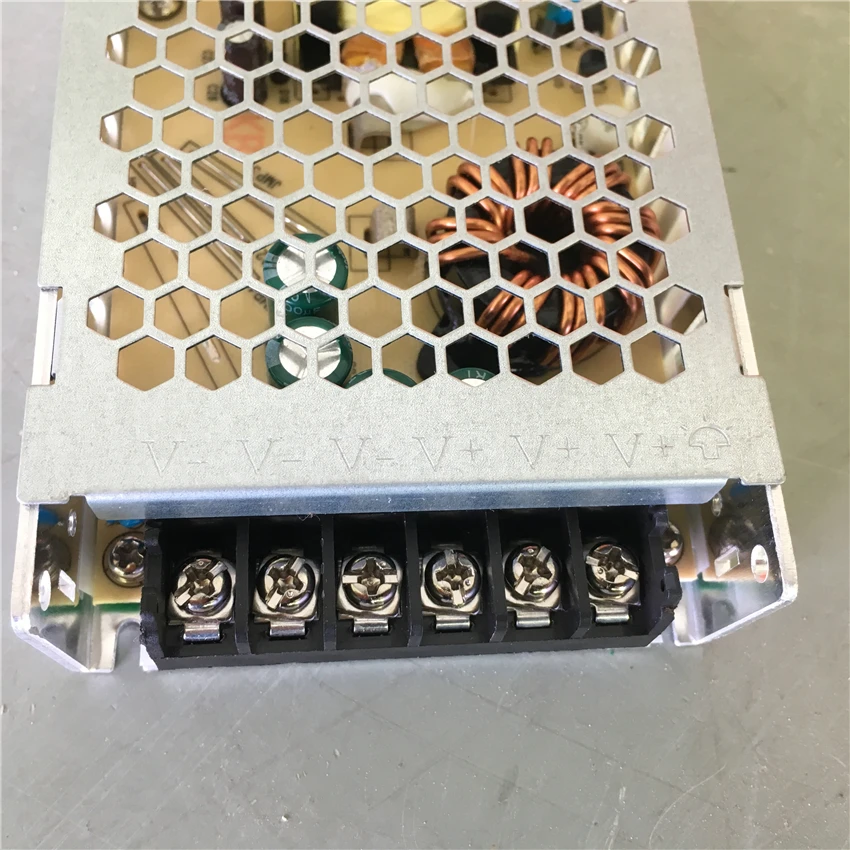

-Puertos de salida, conectar línea de alimentación de 5V (para módulos y controlador)V +=positivo V-=negativo

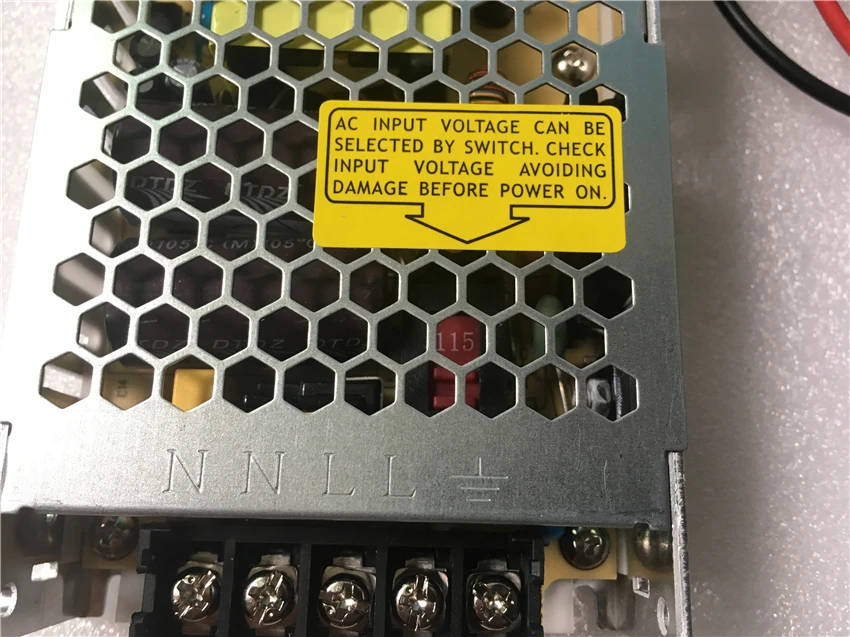

-Si su país utiliza electricidad de 110V, gire el botón a 115V
-Si su país utiliza electricidad de 220V, gire el Botón A 230V

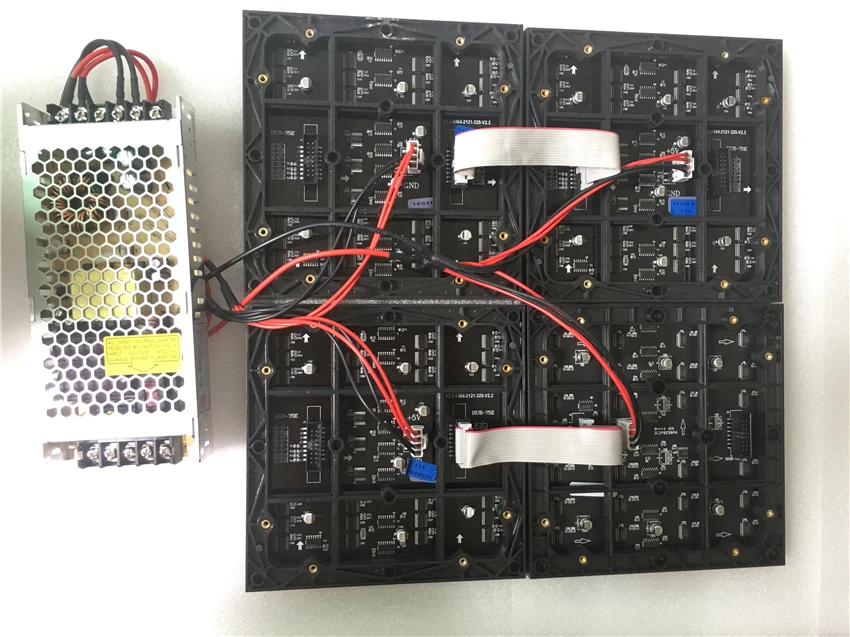

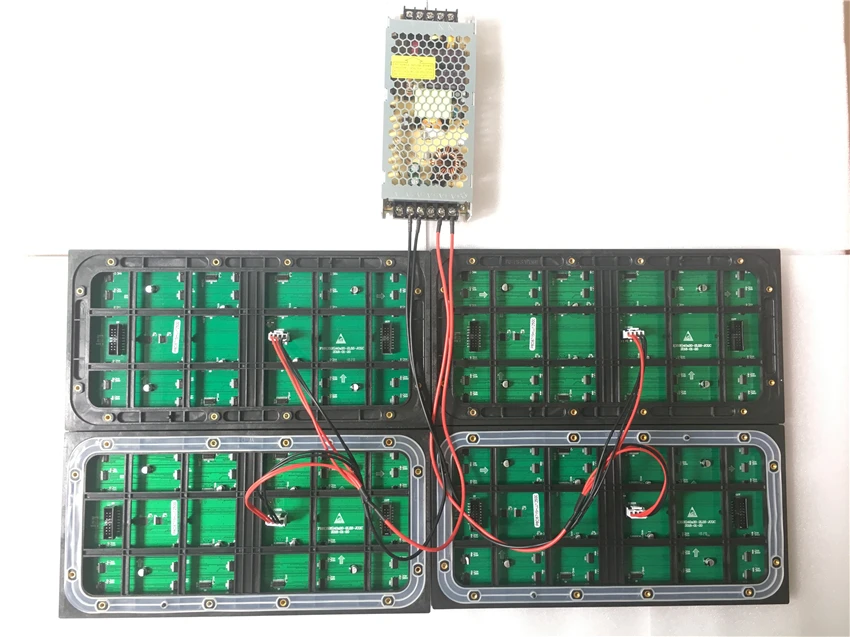

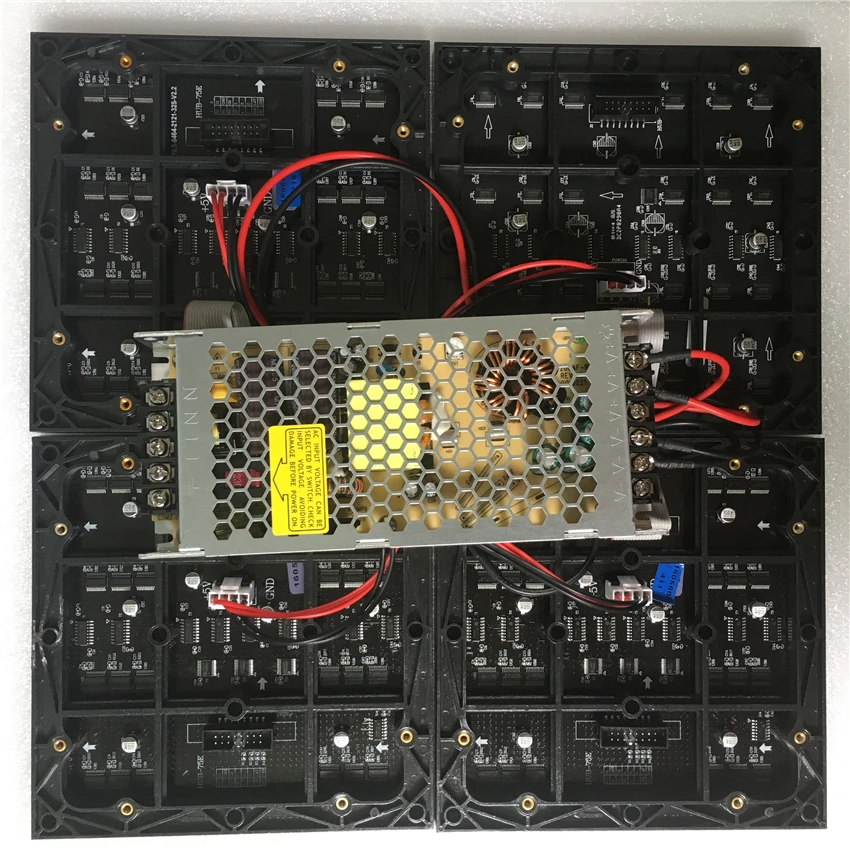

-Normalmente, un conjunto de fuente de alimentación conmutada de 200W puede controlar un módulo de 4-6 piezas

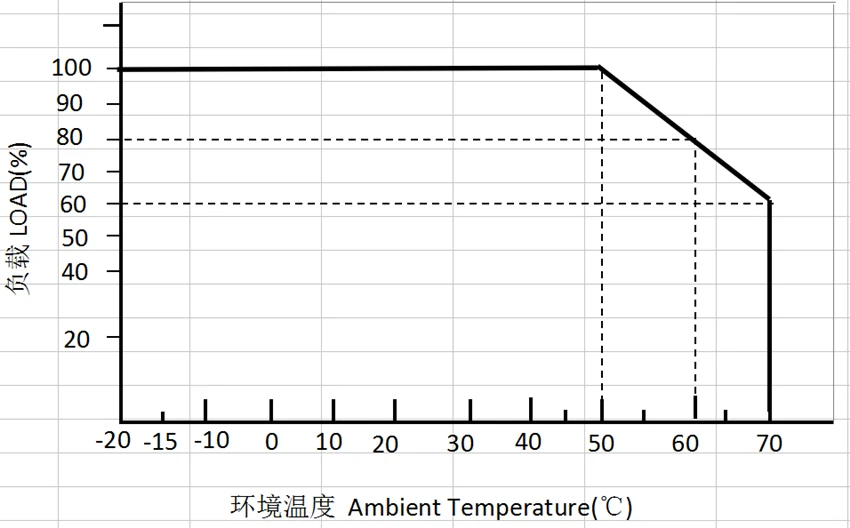

Curva de reducción de Temperatura de Carga

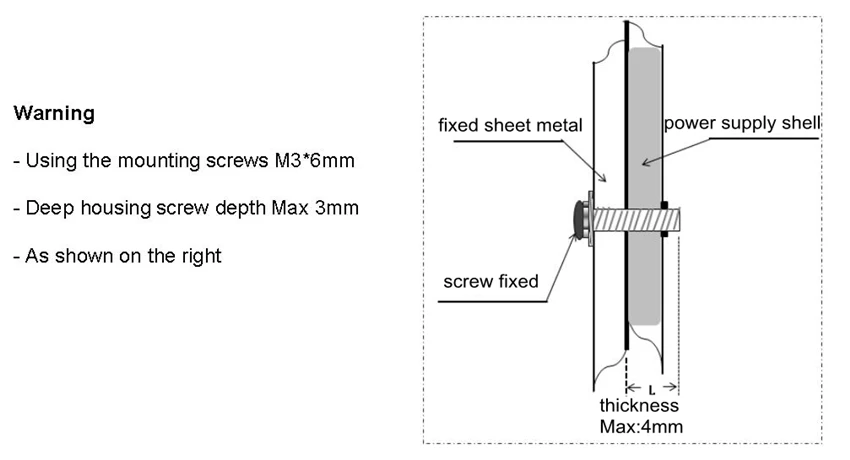

Observación-Si el producto ha estado funcionando durante mucho tiempo en el entorno-40 temperture, indique su solicitud especial.-El producto debe suspenderse en el aire o colocarse en la cara de metal cuando se monte, Y se debe evitar colocar en la cara de materiales térmicos no conductores como plásticos, tableros, etc.-El espacio entre cada módulo debe ser superior a 5cm para evitar afectar el enfriamiento entre sí.
