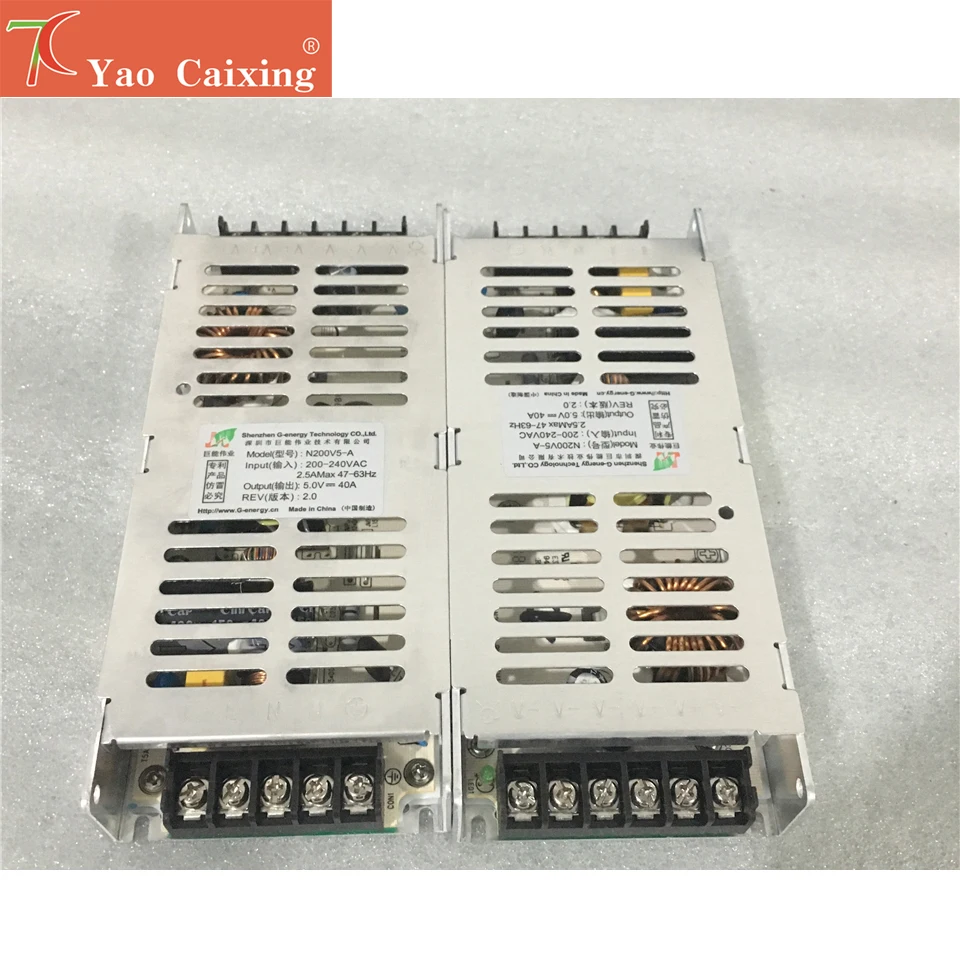

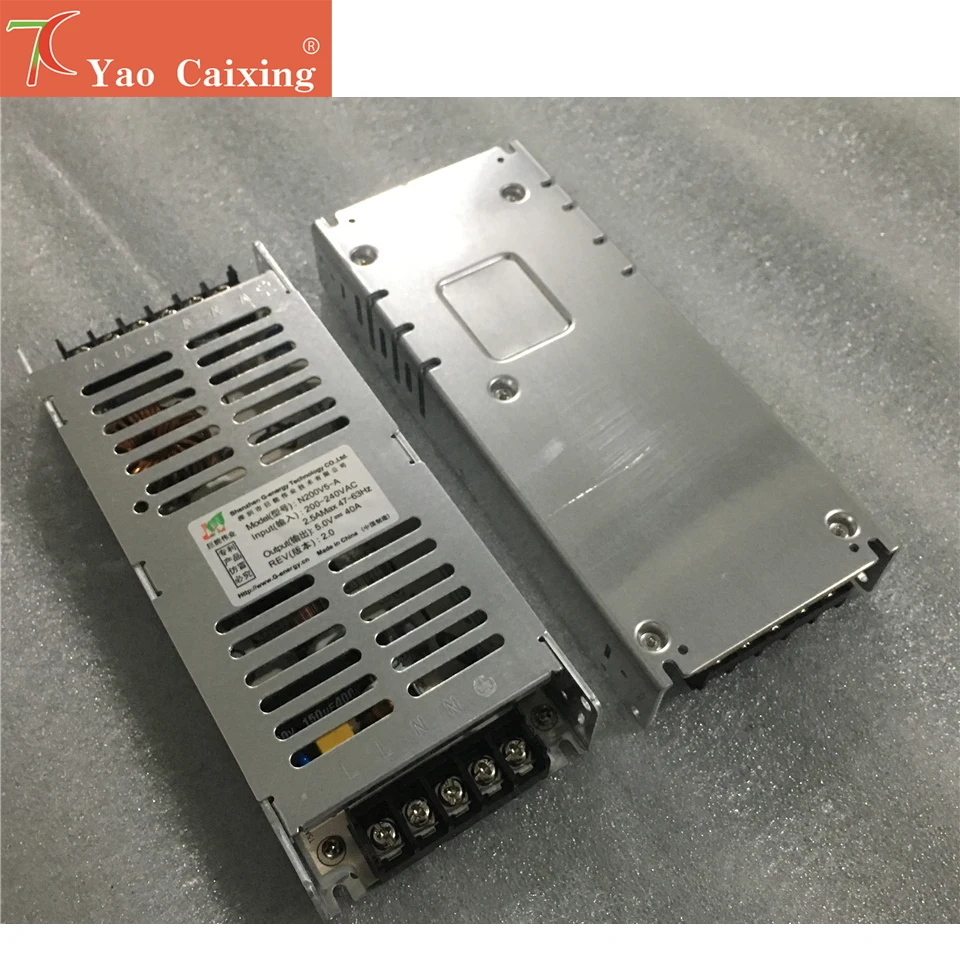

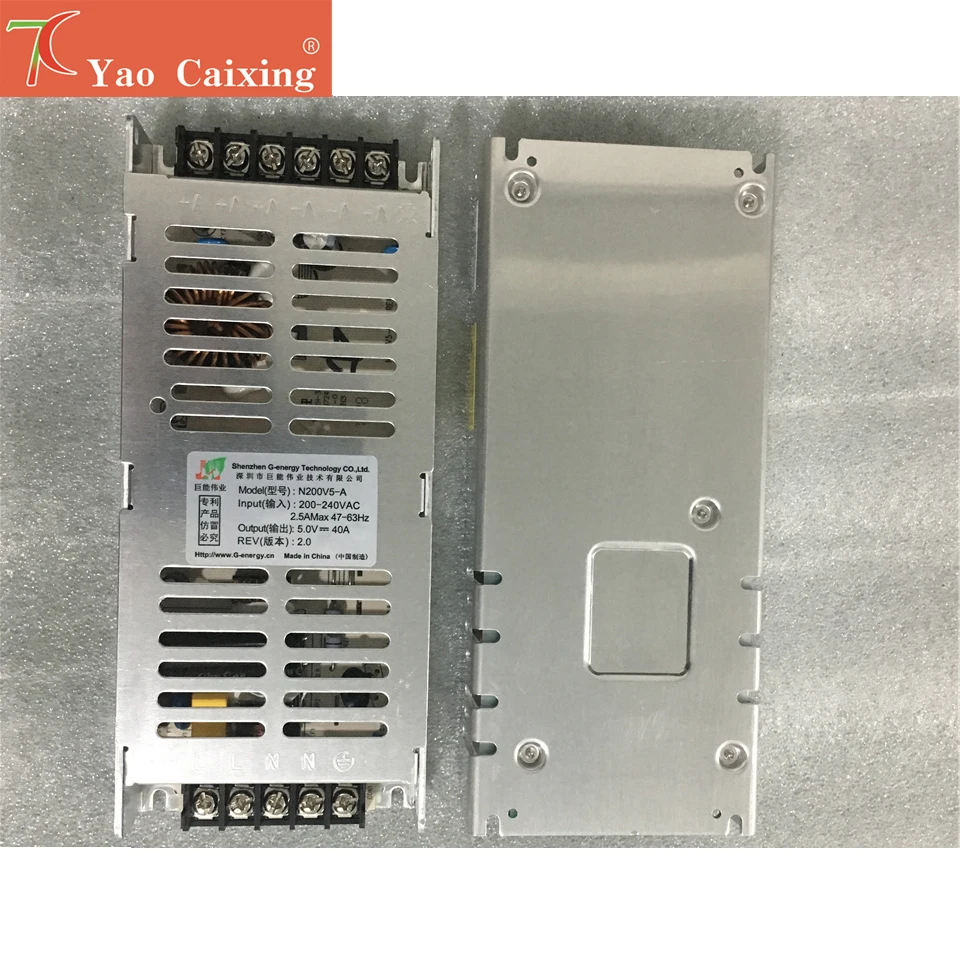

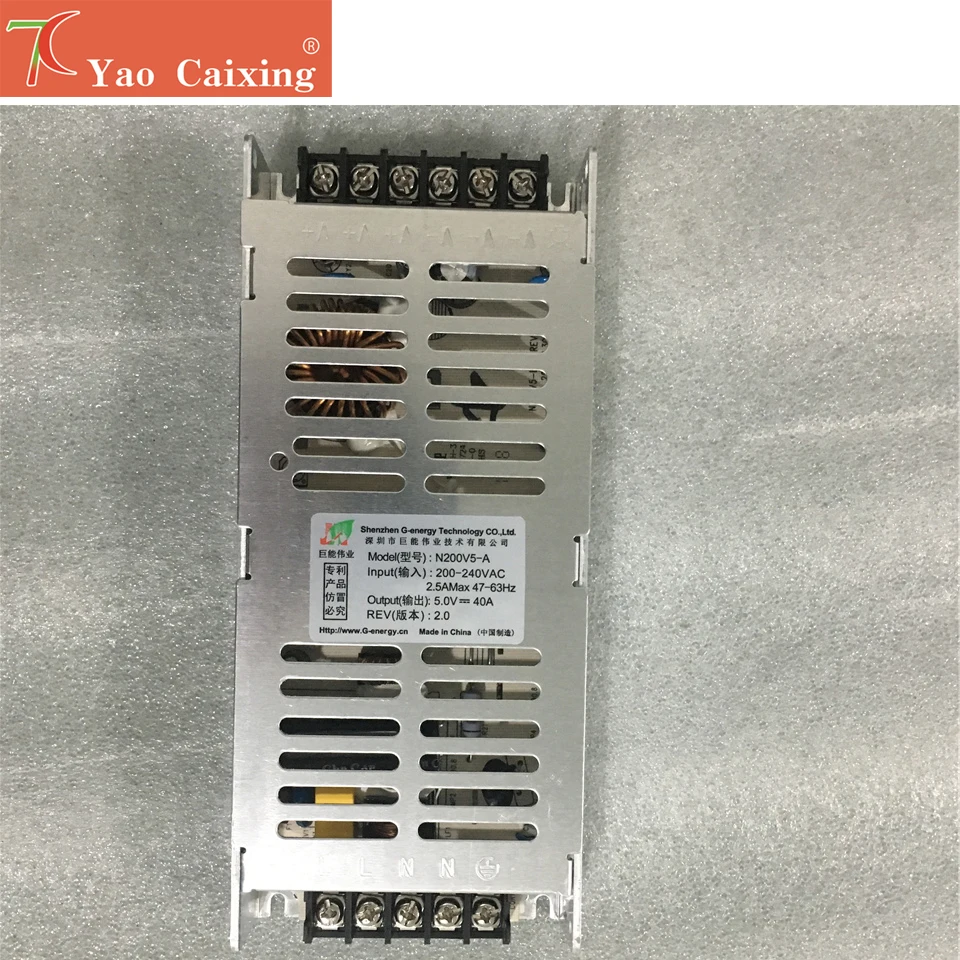

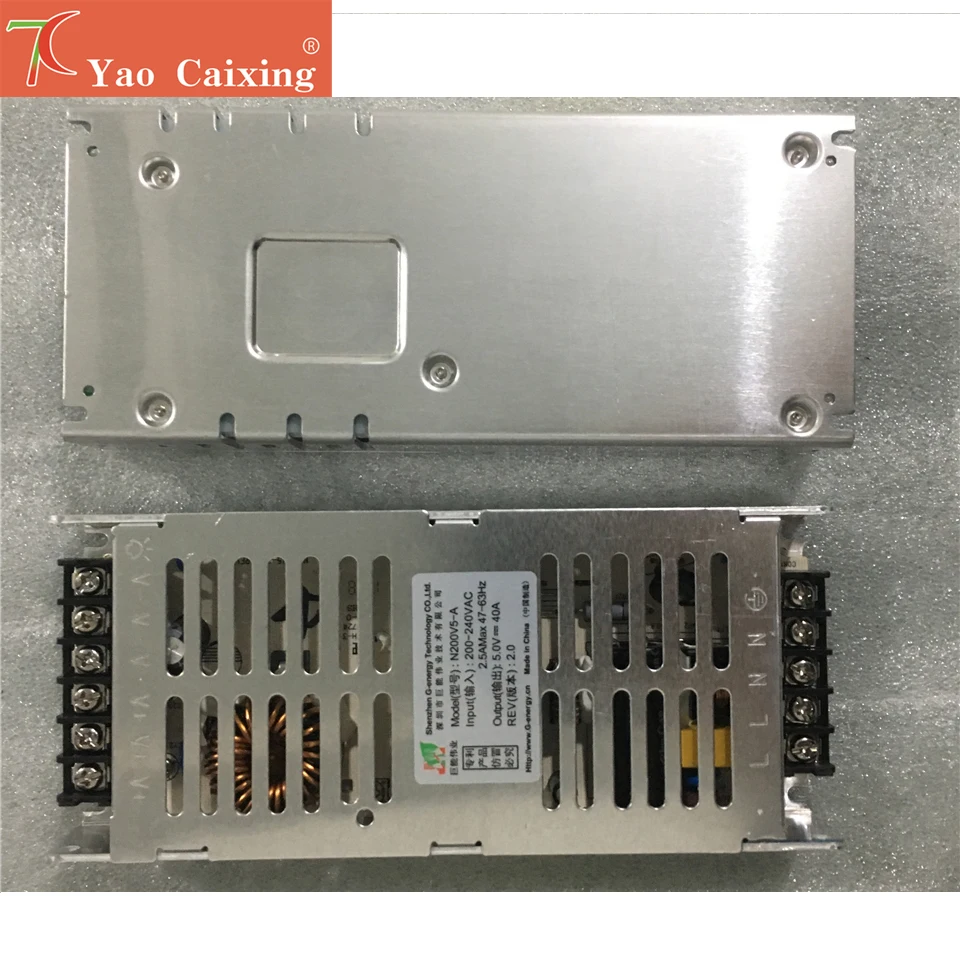

Fuente de alimentación con interruptor de 220v-5v40a200w, control de fuente de alimentación G-energy p2 p2.5 p3 p4 p5 p6 p8 p10 rgb, pantalla de panel led de matriz de puntos

Especificación

Modelo

A-200AF-5

Salida

Voltaje CC

5V

Corriente nominal

40A

Rango actual

0~40A

potencia Clasificación

200W

Ondulación y ruido

150 mVp-p

Rango de voltaje

4,75 ~ 5,25 V

Precisión de voltaje

±1.0%

Tasa de ajuste lineal

±0.5%

Tasa de regulación de carga

±2%

Tiempo de inicio

Carga de 2000 ms, 50 ms/230 VCA 100%

Mantener el tiempo (típico)

Carga de 20 ms/230 VCA 100%

Entrada

Rango de voltaje

200~240 VCA

Rango de frecuencia

47 ~ 63 HZ

Factor de potencia (típico)

PF≥0,5

Eficiencia (típica)

≥88%

Corriente CA

115 VCA

2,0 A

230 V CA

2,0 A

Corriente de sobretensión (típica)

60A/230VAC

corriente de fuga

1mA/230VAC

Proteger

Sobrecarga

110~150% nominal

cortocircuito

La fuente de alimentación está protegida en caso de cortocircuito y se restablece automáticamente después de eliminarla.

Sobretensión

/

Sobretemperatura

/

Temperatura

Temperatura de trabajo

-20℃～+50℃ (CA 230V)

Humedad de trabajo

20~90%RH

Rematura de almacenamiento

-30～+85℃

Humedad del trazo

10~95%RH Sin solidificación

Coeficiente de emperatura

±0.03%/℃(0～50℃)

Resistencia a la vibración

10~500Hz,2G,10min/ciclo,X、Y、Z cada 60min

Clase de seguridad

Referencia de diseño GB4943-2001, UL1012

Resistencia a la presión

I/P-O/P: 1,5 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Resistencia de aislamiento

I/P-O/P、I/P-FG、O/P-FG: Por encima de 50 MΩ /500 VCC/25℃/70%RH

Estándares EMC

Referencia de diseñoGB9254 EN55022, Clase A

Corriente armónica

Referencia de diseño GB17625.1;EN61000-3-2,-3

Tolerancia electromagnética

Referencia de diseño EN55024; EN61000-4-2,3,4,5,6,8,11

Otro

De por vida

100.000 horas (25℃)

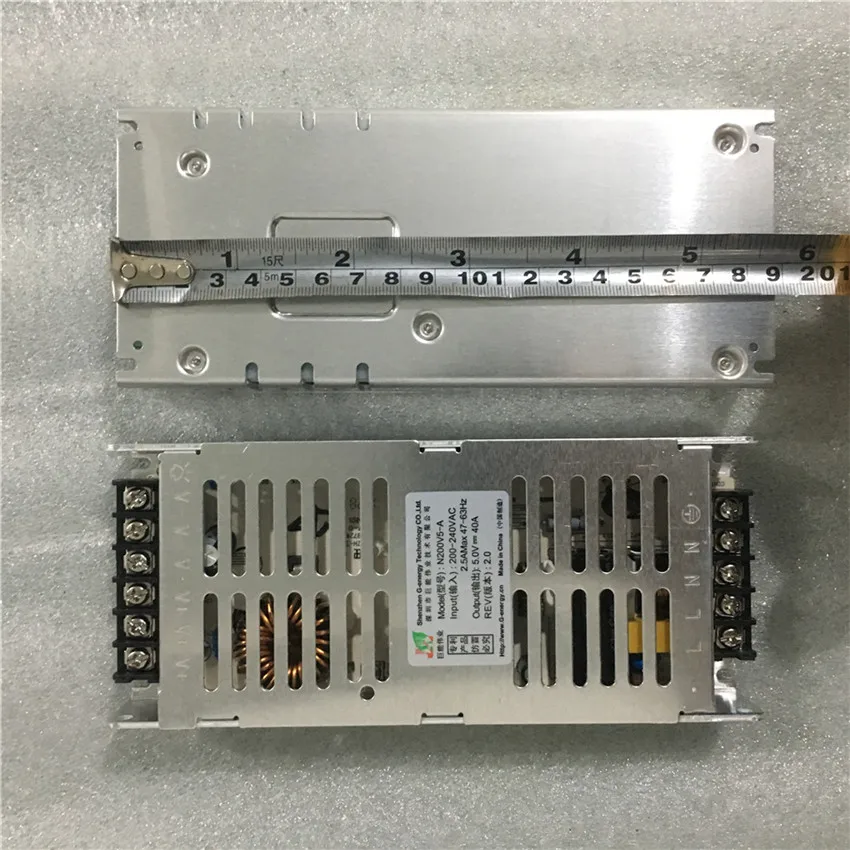

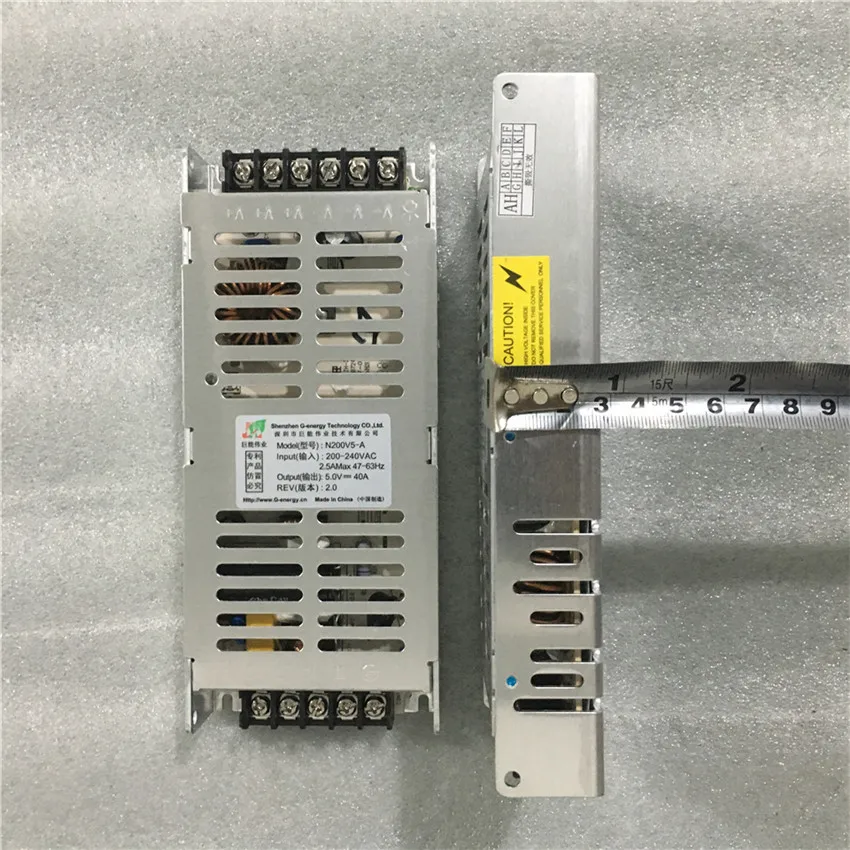

Tamaño

190*82*30mm (largo x ancho x alto)

Peso

0,45 kg/juego

Observación

Para prolongar la vida útil, se recomienda establecer un margen del 30 % para la carga.Por ejemplo, si el equipo necesita una potencia de 100W, se selecciona una fuente de alimentación que no sea inferior a 130W.

Método de prueba para cambiar la ondulación de la fuente de alimentación: a 12# Se utiliza un cable de par trenzado y un condensador electrolítico de 47 uF y un condensador de alta frecuencia de 0,1 uF se conectan en paralelo en el terminal y en el osciloscopio. Medición de ancho de banda de 20 M.

Todas las pruebas de rendimiento eléctrico se completaron a 25 C sin una explicación especial. La fuente de alimentación se considera parte del dispositivo y la prueba de compatibilidad electromagnética debe completarse con el equipo terminal.

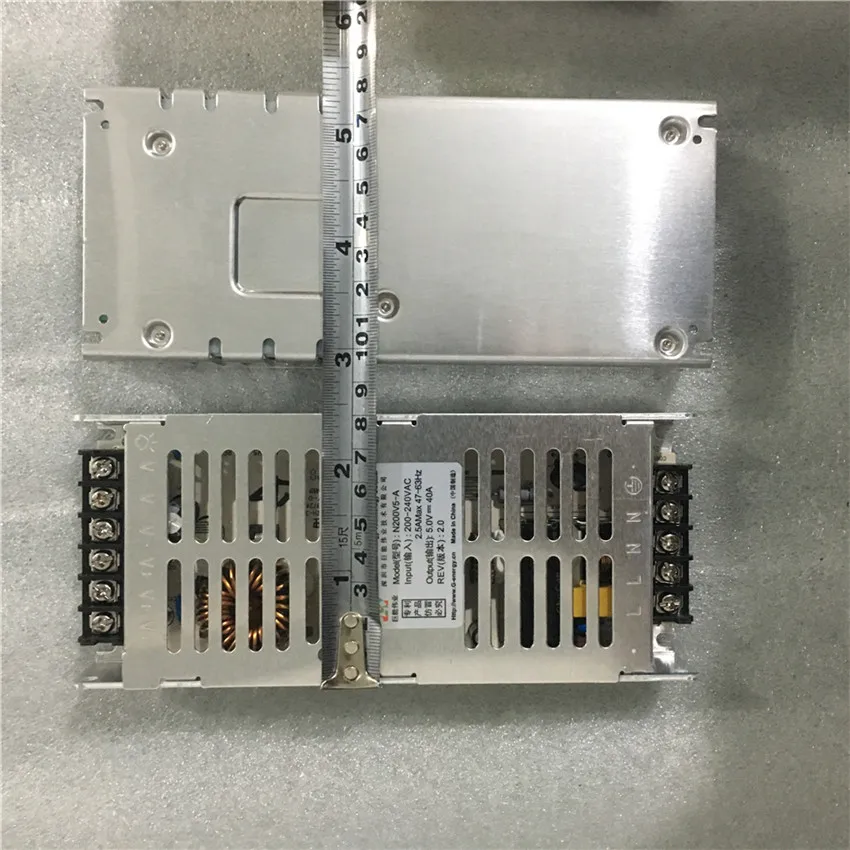

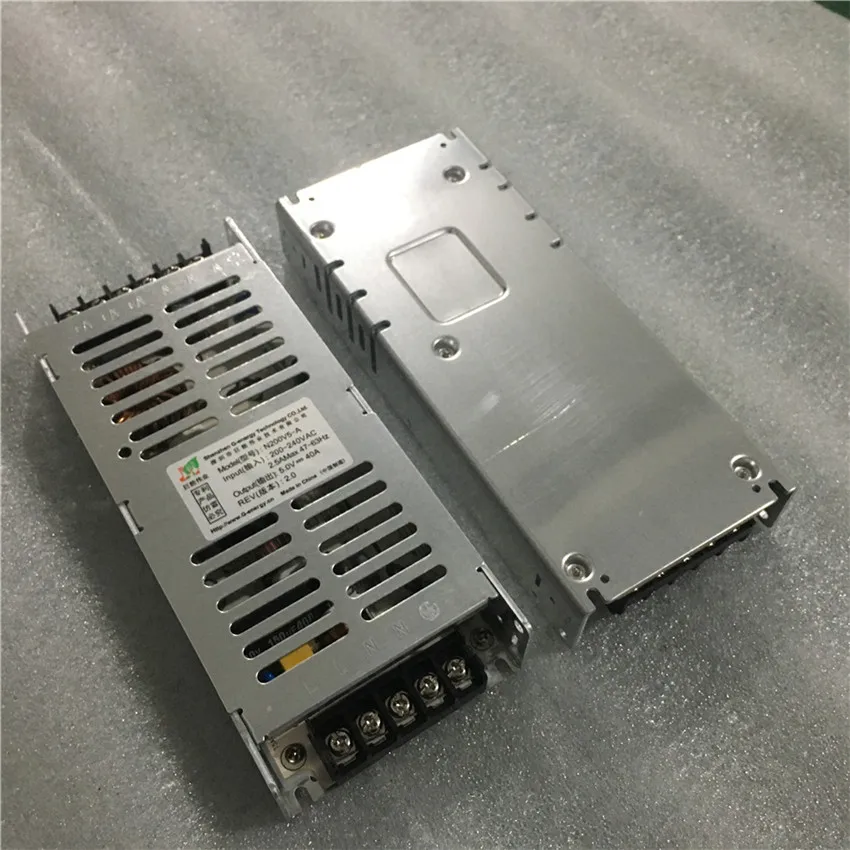

Imágenes:

Instalar una sugerenciaCurva de reducción de temperatura de carga

Observación- Si el producto ha estado funcionando durante mucho tiempo en un ambiente con una temperatura de -40, indique su solicitud especial.- El producto debe suspenderse en el aire o colocarse en la cara de la cara del metal cuando se ensambla y evitarse colocarlo en la cara sobre la cara de materiales térmicos no conductores como plásticos, tableros, etc.- El espacio entre cada módulo debe exceder los 5 cm para evitar afectar el enfriamiento entre sí.
