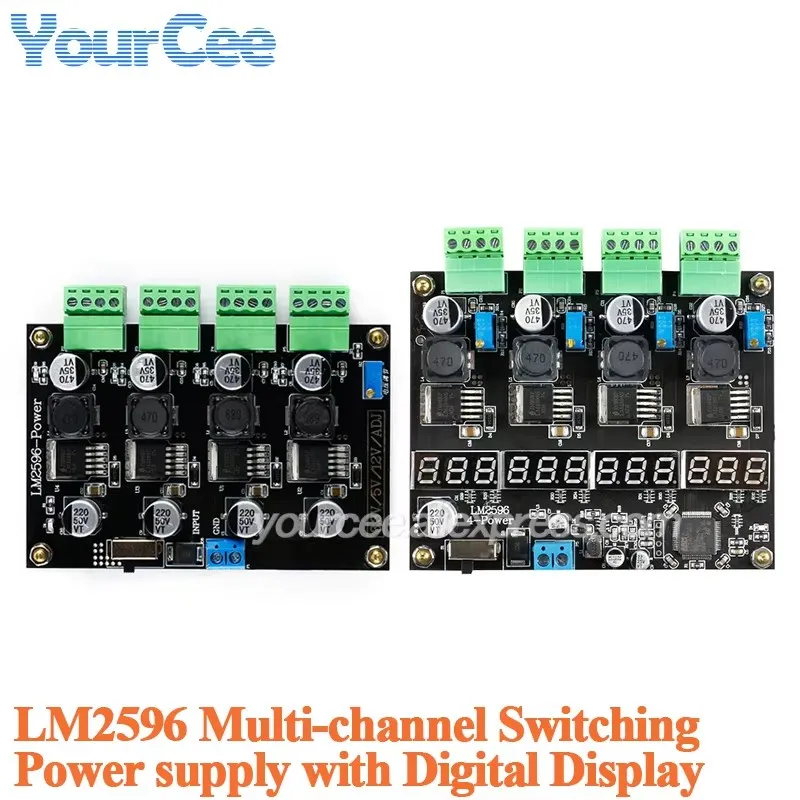

Fuente de alimentación conmutada multicanal DC-DC LM2596 con pantalla Digital de 4 canales Placa de alimentación de salida reductor ajustable

LM2596 con módulo físico con pantalla digital + información PDF + soporte técnico posventa + embalaje en bolsa electrostática + espuma a prueba de golpes

Consejos:

(1) La interfaz del módulo de nuestra tienda es clara y el rendimiento es estable.Combine los datos proporcionados por nuestra tienda para realizar la verificación funcional en las condiciones experimentales correspondientes.

(2) Los parámetros básicos de este módulo se encuentran en la página de detalles, proporcionando información en PDF de la información del módulo; No se proporcionan documentos de ingeniería, aclare al comprador, si hay problemas operativos, consulte con el servicio al cliente.

(3) Los compradores, antes de usar el módulo, lean la página de detalles de este módulo para comprender la fuente de alimentación y las restricciones de uso, para evitar daños al módulo debido a un funcionamiento inadecuado.

(4) Se garantiza que nuestros módulos proporcionarán parámetros, funciones e imágenes reales del módulo, y todos los módulos se enviarán después de la detección.

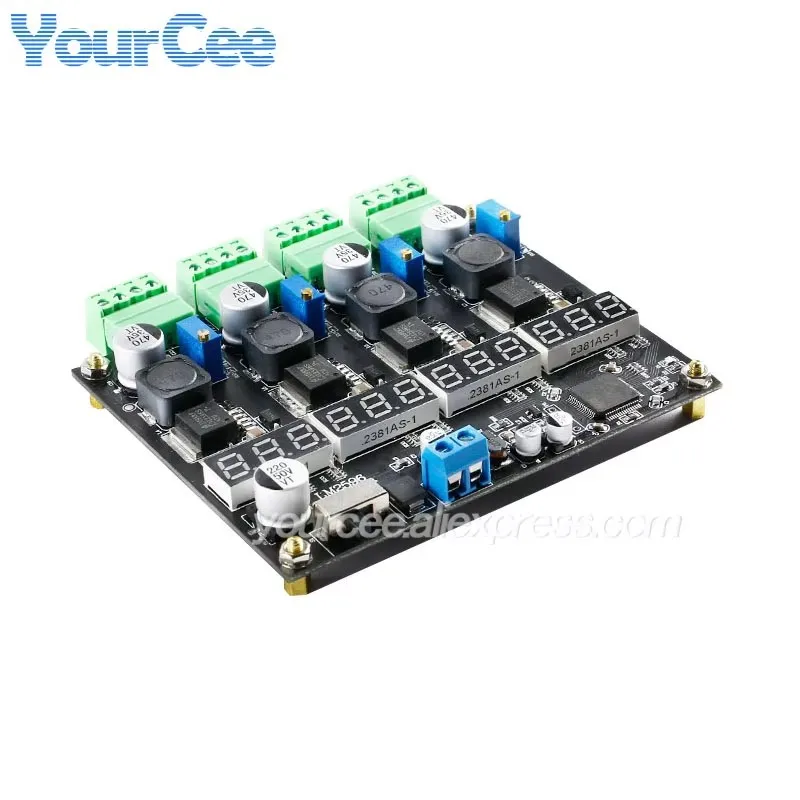

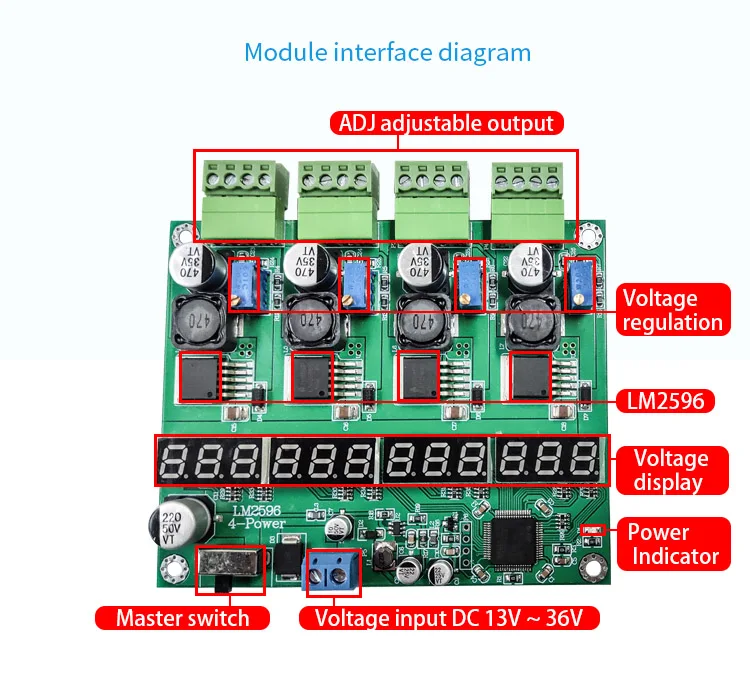

Modelo de módulo: LM2596 con pantalla digital

Tipo de módulo: fuente de alimentación conmutada

Voltaje de entrada: 13V-36V

Voltaje de salida: multicanal ajustable; cuatro canales de 1,5 V a Vin-1 V ajustables

Corriente de salida: 3A (MAX); la corriente de un solo canal del módulo es máxima 3A y la corriente total no supera los 5A

Eficiencia de conversión: 85%

Consumo de energía estática: 24 mA

Frecuencia de conmutación: 150 KHz

Ondulación de salida: 15mV; sin carga

Modo de adquisición de voltaje: ADC de 12 bits; Precisión mínima de 0,01 V

Modo de visualización de voltaje: tubo digital de 4 vías y 3 dígitos

Precisión de la pantalla: ± 0,02%; ± 0,02% (menos de 10 V), ± 0,5 % (más de 10 V)

Habilitar módulo: Ninguno

Protección del módulo: protección de conexión inversa

Características del módulo: múltiple; bajo nivel de ruido, baja ondulación; con indicador de potencia de entrada y salida; con orificio de posicionamiento

Aplicación del módulo: múltiple; control de automatización industrial, iluminación LED, equipos de control industrial, equipos de comunicación, equipos eléctricos, instrumentación.

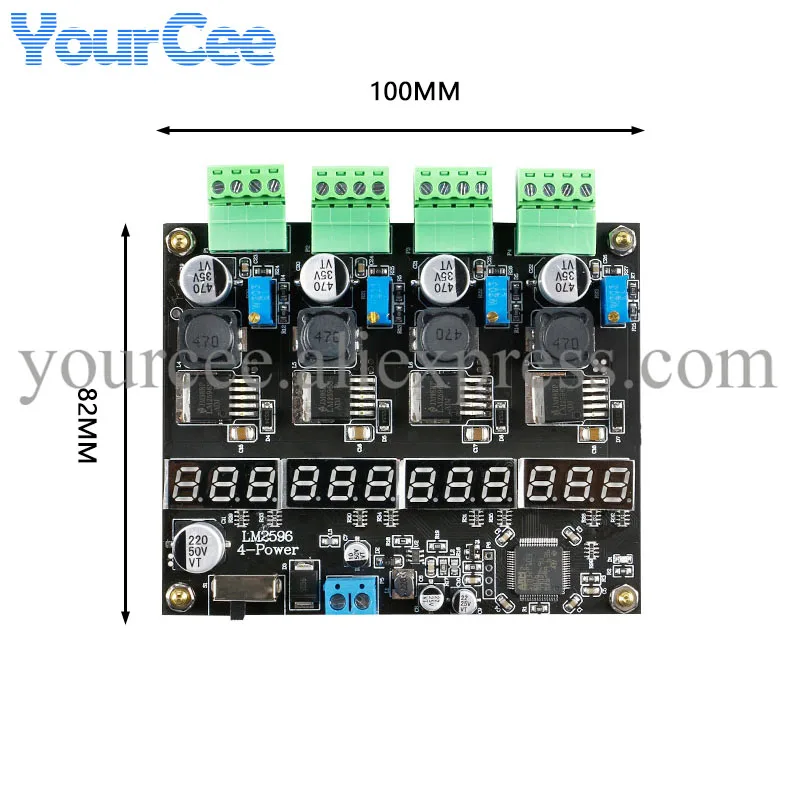

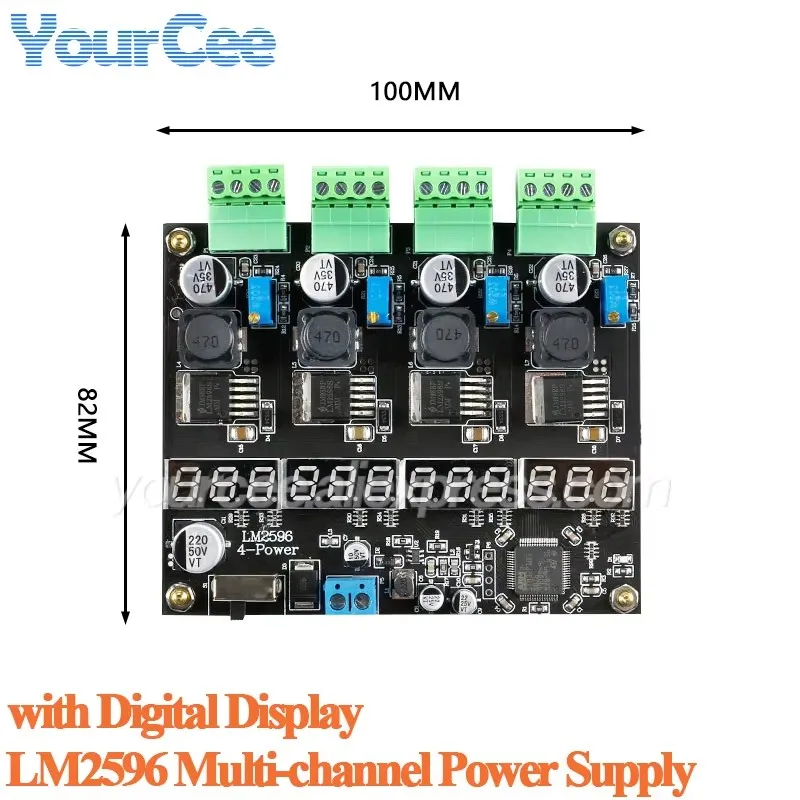

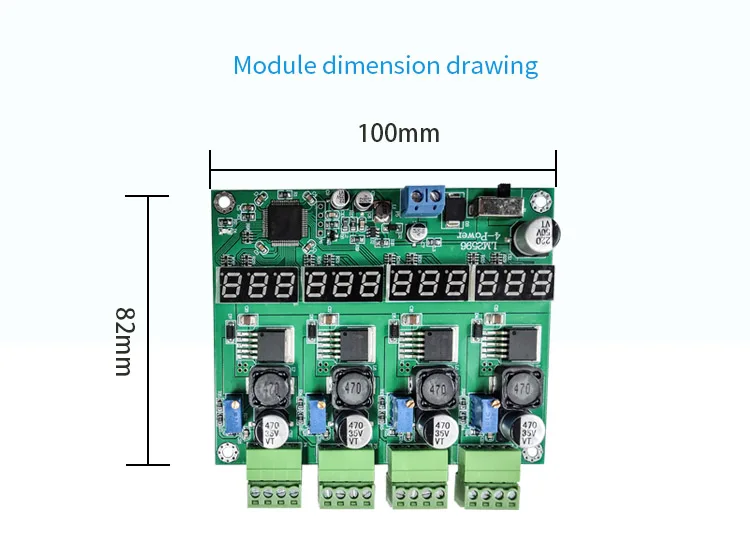

Tamaño del módulo: 100 × 82 × 13; largo × ancho × alto (mm)

Calefacción del módulo: cuanto mayor sea la carga, mayor será el calentamiento; la corriente de salida es superior a 2,5 A (o la potencia de salida es superior a 10 W) y trabajo a largo plazo, agregue un disipador de calor.

Temperatura de trabajo: 0-70℃; grado civil

Interfaz del módulo: entrada: 5,08-2P; Salida: 3,81-4P * 4

Aspectos destacados:

Parámetros:

LM2596 es un regulador de voltaje de conmutación para circuitos integrados monolíticos de administración de energía reductora; Puede generar una corriente de accionamiento de 3A y tiene muy buenas características de linealidad y regulación de carga.Este módulo integra 4 LM2596-ADJ, que pueden generar cuatro juegos de fuentes de alimentación ajustables independientemente;el módulo está diseñado estrictamente de acuerdo con las especificaciones de diseño del circuito de alimentación;los materiales son generosos, utilizando condensadores electrolíticos de chip de aluminio, inductores Q de alta potencia para garantizar que el voltaje de salida sea estable;El procesamiento de la ventana en la parte posterior de la placa PCB es más propicio para la disipación de calor del chip LM2596.Adecuado para módulos de competición de estudiantes y desarrollo de proyectos individuales.

Precauciones para usar el módulo

(1) El módulo pertenece al módulo de tipo reductor, el voltaje de entrada debe ser mayor que la salida de más de 1 V para estabilizar la salida.

(2) El calentamiento del módulo está determinado principalmente por la diferencia de voltaje de entrada y salida y la corriente de carga.Elija y utilice el módulo de alimentación de manera razonable.Generalmente es necesario reservar el 30% del excedente.

(3) El módulo genera calor durante el uso; los compradores deben mejorar la disipación del calor de acuerdo con la situación real.Al transportar una carga grande, disipadores de calor, refrigeración por aire, etc.se puede agregar adecuadamente.

(4) Cuando se utilizan cargas capacitivas o inductivas, la corriente instantánea de la carga no puede ser demasiado grande, de lo contrario el módulo podría dañarse.

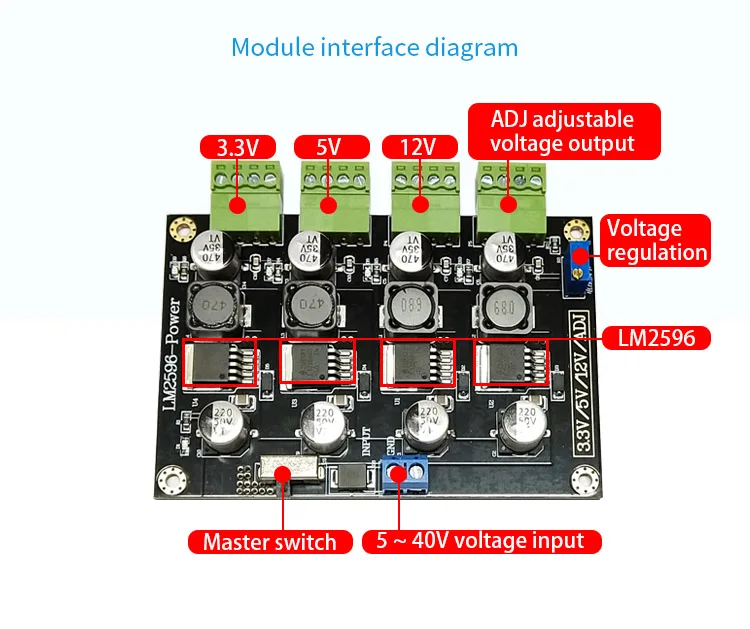

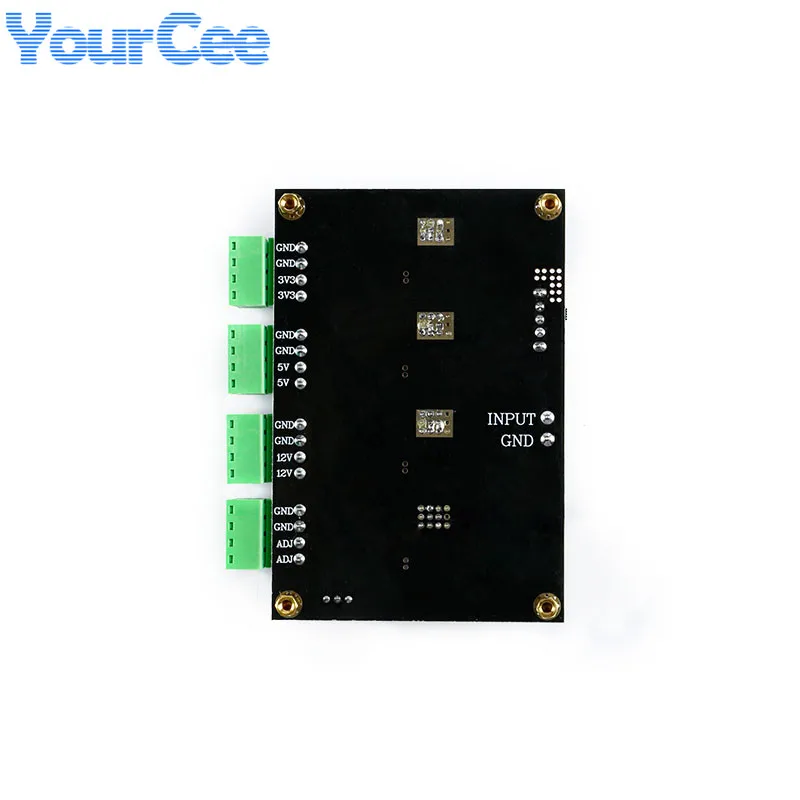

Modelo de módulo: fuente de alimentación multicanal LM2596

Tipo de módulo: fuente de alimentación conmutada

Voltaje de entrada: 13V-32V

Voltaje de salida: multicanal; 3,3 V, 5 V, 12 V, ADJ

Corriente de salida: 3A (MAX); la corriente de un solo canal del módulo es máxima 3A y la corriente total no supera los 5A

Eficiencia de conversión: 85%

Potencia de salida: 9,9W---- 3,3 V, 15 W---- 5V, 36W---- 12V, 36W---- AÑO

Consumo de energía estática: 26 mA

Frecuencia de conmutación: 150 KHz
Ondulación de salida: 15mV---- sin carga, mejor que 60mV---- 12V a 2A con prueba de carga
Habilitar módulo: Ninguno

Protección del módulo: protección de conexión inversa

Características del módulo: múltiple; bajo nivel de ruido, baja ondulación; con indicador de potencia de entrada y salida; con orificio de posicionamiento

Aplicación del módulo: múltiple; control de automatización industrial, iluminación LED, equipos de control industrial, equipos de comunicación, equipos eléctricos, instrumentación.

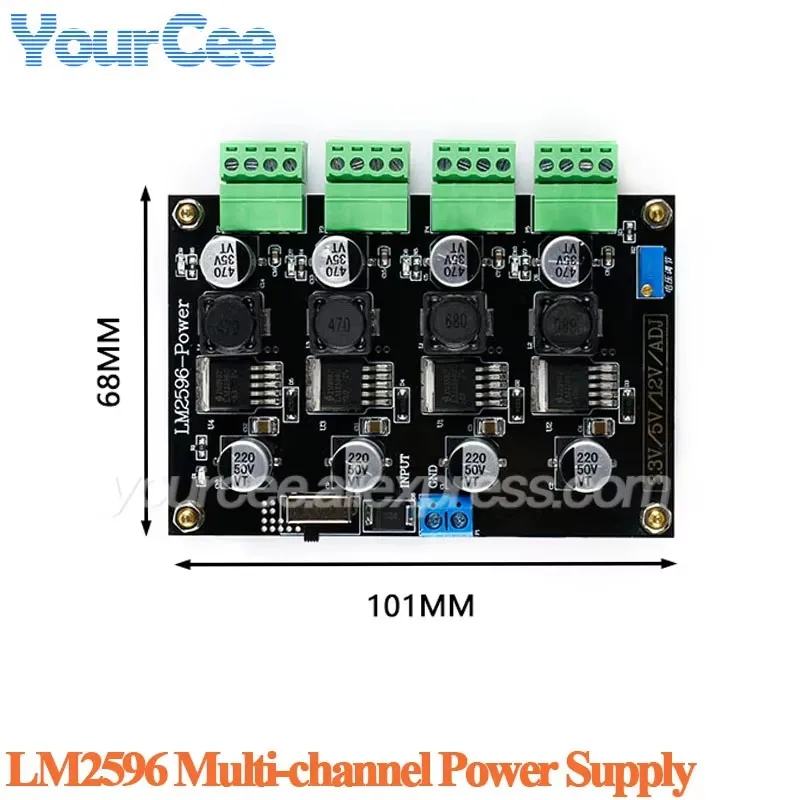

Tamaño del módulo: 101 × 68 × 12; largo × ancho × alto (mm)

Calefacción del módulo: cuanto mayor sea la carga, mayor será el calentamiento; la corriente de salida es superior a 2,5 A (o la potencia de salida es superior a 10 W) y trabajo a largo plazo, agregue un disipador de calor.

Temperatura de trabajo: 0-70℃ Grado civil

Atención especial:El voltaje de salida del módulo ajustable generalmente se puede ajustar dentro del rango de aproximadamente 1 V inferior al voltaje de suministro.La corriente máxima de circuito único del módulo es 3a y la corriente total no supera los 5A.

El LM2596 es un regulador de voltaje de conmutación de circuito integrado monolítico de administración de energía reductor, capaz de generar 3A de corriente de accionamiento, al tiempo que tiene muy buenas características de linealidad y regulación de carga.Este módulo integra 4 LM2596, que pueden emitir simultáneamente 3.3V, 5V, 12V, AJJ cuatro grupos de fuente de alimentación, diseño del módulo y cableado estrictamente de acuerdo con las especificaciones de diseño del circuito de alimentación;Materiales generosos, utilizando condensadores electrolíticos de aluminio con chip, inductores de alta potencia Q. Para garantizar un voltaje de salida estable, el procesamiento de la ventana en la parte posterior de la placa PCB es más propicio para la disipación de calor del chip LM2596.Es adecuado para los requisitos de energía de las competiciones de aprendizaje de estudiantes y el desarrollo de proyectos empresariales o individuales.

Precauciones al utilizar el módulo:

(1) El módulo pertenece al módulo de tipo reductor, el voltaje de entrada debe ser mayor que la salida de más de 1 V para estabilizar la salida.

(2) El calentamiento del módulo está determinado principalmente por la diferencia de voltaje de entrada y salida y la corriente de carga.Elija y utilice el módulo de alimentación de manera razonable; Generalmente es necesario reservar el 30% del excedente.

(3) El módulo genera calor durante el uso; los compradores deben mejorar la disipación del calor de acuerdo con la situación real.Al transportar una carga grande, disipadores de calor, refrigeración por aire, etc.se puede agregar adecuadamente.

(4) Cuando se utilizan cargas capacitivas o inductivas, la corriente instantánea de la carga no puede ser demasiado grande, de lo contrario el módulo podría dañarse.

Preguntas frecuentes:

P: ¿Cuál es el rango de salida de ADJ?¿Cuál es la corriente de salida?

R: El rango de salida ADJ es de 1,2 V a Vin-1 V.El máximo es 3A y la corriente de salida será inferior a 3A cuando la diferencia de voltaje de entrada-salida sea grande.

P: ¿Se pueden conectar las salidas del módulo en paralelo o en serie?

R: Cuando los voltajes de salida son iguales, se pueden conectar en paralelo, pero no en serie.Cada canal es independiente, pero no estará aislado y no se podrá conectar en serie.

P: ¿El orificio de montaje está conectado a tierra?¿Puede el módulo generar voltaje negativo?

R: El orificio de montaje no está conectado a tierra y el módulo solo puede reducir el voltaje positivo y no puede generar el voltaje negativo.
