Primero, los indicadores técnicos de rendimiento

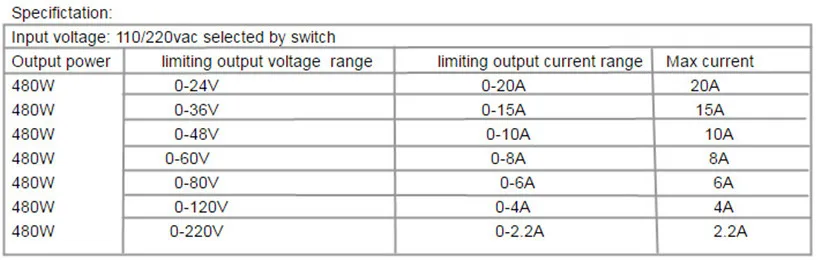

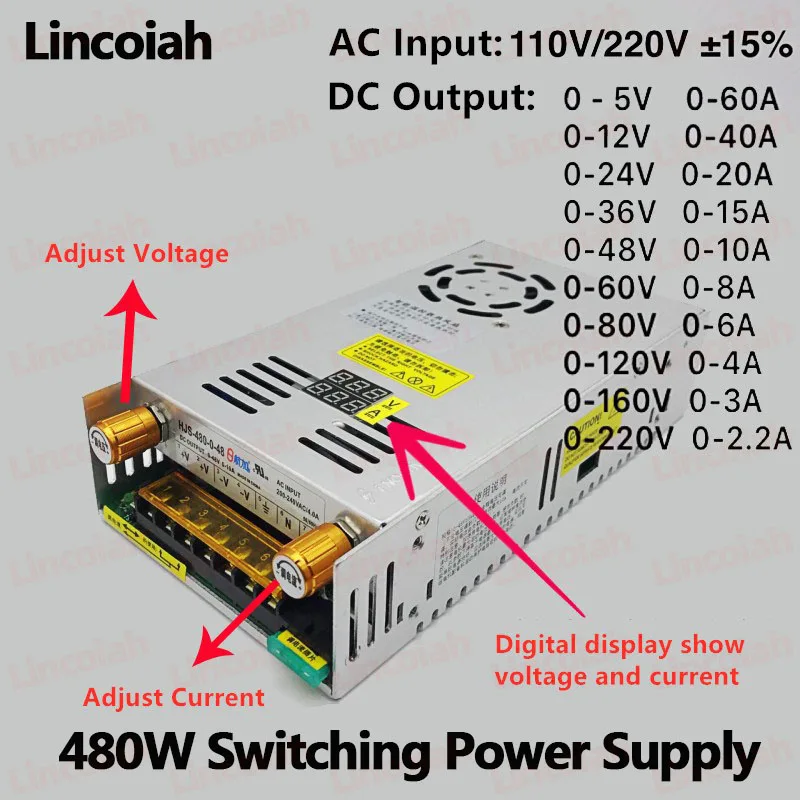

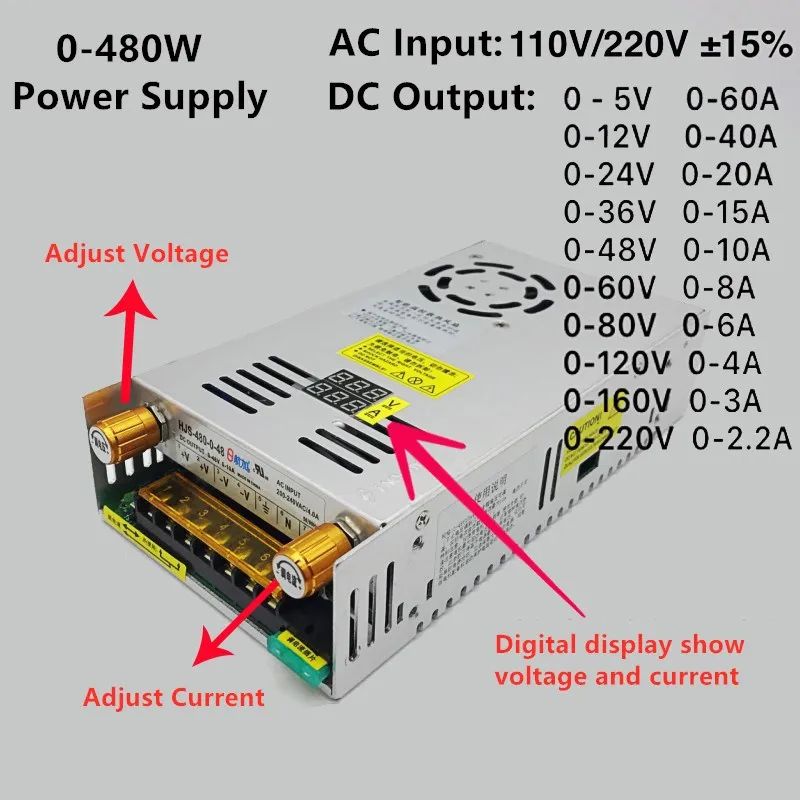

1. Rango de voltaje de salida: 0-5V (ajustable hasta 8V) corriente de salida continuamente ajustable: 0-60A
Rango de voltaje de salida: 0-12V (ajustable hasta 15V) corriente de salida continuamente ajustable: 0-40A
Rango de voltaje de salida: 0-24V (ajustable hasta 27V) corriente de salida continuamente ajustable: 0-20A
Rango de voltaje de salida: 0-36V (ajustable hasta 38V) Corriente de salida continuamente ajustable: 0-15A
Rango de voltaje de salida: 0-48V (ajustable hasta 50V) corriente de salida continuamente ajustable: 0-10A
Rango de voltaje de salida: 0-60V (ajustable hasta 62V) corriente de salida continuamente ajustable: 0-8A
Rango de voltaje de salida: 0-80V (ajustable hasta 82V) corriente de salida continuamente ajustable: 0-6A
Rango de voltaje de salida: 0-120V (ajustable hasta 122V) corriente de salida continuamente ajustable: 0-4A
Rango de voltaje de salida: 0-160V (ajustable hasta 162V) corriente de salida continuamente ajustable: 0-3A
Rango de voltaje de salida: 0-220V (ajustable hasta 222V) corriente de salida continuamente ajustable: 0-2.2A
Rango de voltaje de salida: 0-300V (ajustable hasta 305V) corriente de salida continuamente ajustable: 0-1.6A
2. Voltaje ondulado; no más de 100mV
3. La resistencia interna equivalente del regulador: no más de 0.O5Ω
4, Marca: Lincoiah
5. Con cortocircuito, protección contra sobrecarga, función de recuperación automática
Voltaje de entrada: AC110V/220V ± 15%
Potencia nominal: 480W
Tamaño del producto: 21,5 cm (largo) * 11,5 cm (ancho) * 5cm (altura),
La corriente de salida depende de la carga, no puede superar la corriente máxima de salida
Instrucciones de uso:
Usos: utilizado principalmente en varios equipos de CC, regulación de velocidad continua del motor de CC, atenuación continua de LED, regulación de velocidad de galvanoplastia química, prueba de investigación científica, experimento de estudiantes, etc., y una amplia gama de usos.
Atención especial: si usa una carga inductiva como un motor o un ventilador, preste atención al parámetro de corriente de arranque del motor. Este parámetro no debe ser superior a la corriente de la fuente de alimentación. De lo contrario, la fuente de alimentación puede dañarse. Debe seleccionar una fuente de alimentación de mayor corriente o proporcionar una protección de arranque suave para el motor. El circuito absorbe la corriente de entrada.
Fórmula de potencia) voltaje X corriente = potencia

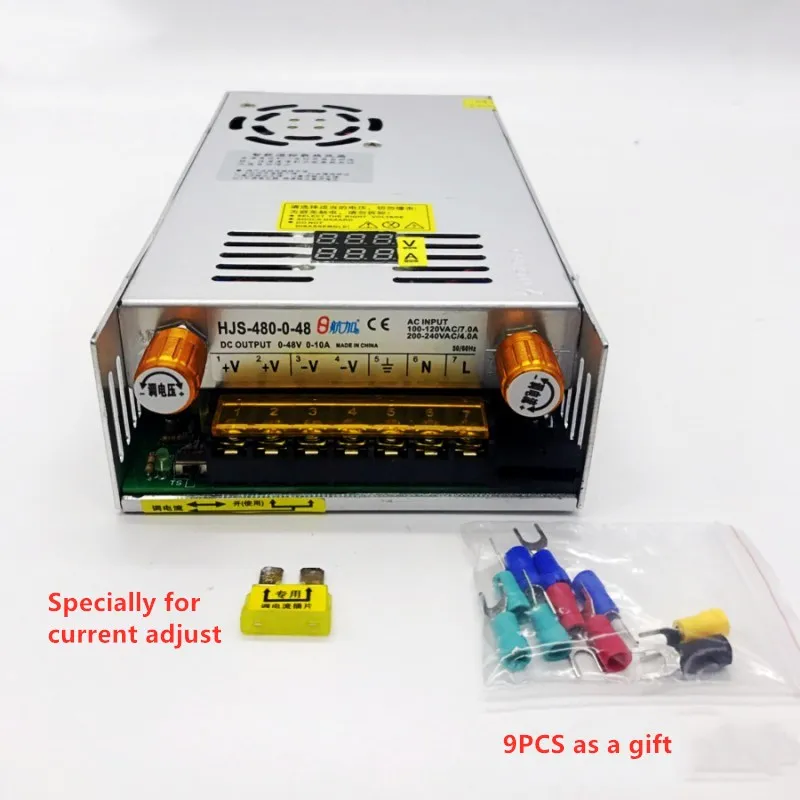

Descripción del terminal y método de cableado
Terminal de entrada de CA L, N FG marca de tierra V + terminal positivo de salida de CC
Potenciómetro ajustable ADJ de terminal negativo de salida de ajuste fino de voltaje de CC de salida de 1/2"
● Entrada de voltaje completo
● Miniaturización
● Función de protección: cortocircuito/sobrecarga/sobretensión.
● 100% prueba de envejecimiento a carga completa
Voltaje de entrada y rango de frecuencia ---------- 110V/220VAC/47~ ~63Hz
Corriente de arranque ----------------- 20A @ 120VAC (arranque en frío)
Rango de ajuste de salida --------------- ± 100% (voltaje de salida nominal)
Protección contra sobrecarga ------------------- 105% ~ 200% (carga nominal), recuperación automática
Protección contra sobretensión ------------------- 115% ~ 135% (voltaje de salida nominal)
Protección contra cortocircuitos ------------------- autorecuperación
Hora DE INICIO DE SALIDA ----------------≤2S @ 120VAC ≤ 1,0 S @ 230VAC
Tiempo de retención de salida ---------------≥10ms @ 120VAC, ≥ 20ms @ 230VAC
Fuerza de aislamiento ------------------- Entrada-Salida: AC1500V, 1min
Entrada-carcasa: AC1500V, 1min
Salida-Caja: DC500V, 1min
Ambiente DE TRABAJO ------------------ -10 ° C ~ 50 ° C; 20% ~ 90% RH (sin condensación)
