Análisis general del producto
He tenido la oportunidad de probar durante varias semanas una fuente de alimentación conmutada de 5 V DC y 40 A (200 W) diseñada específicamente para paneles LED de interior con paso de píxel entre P2 y P10. La he integrado en distintos setups: un videowall de 2×2 metros formado por módulos P4, una señalización digital de formato vertical compuesta por paneles P6 y una instalación de prueba con tiras P10 para validar el comportamiento bajo carga máxima. La experiencia me permite valorar tanto su comportamiento eléctrico como su integración mecánica en entornos profesionales.

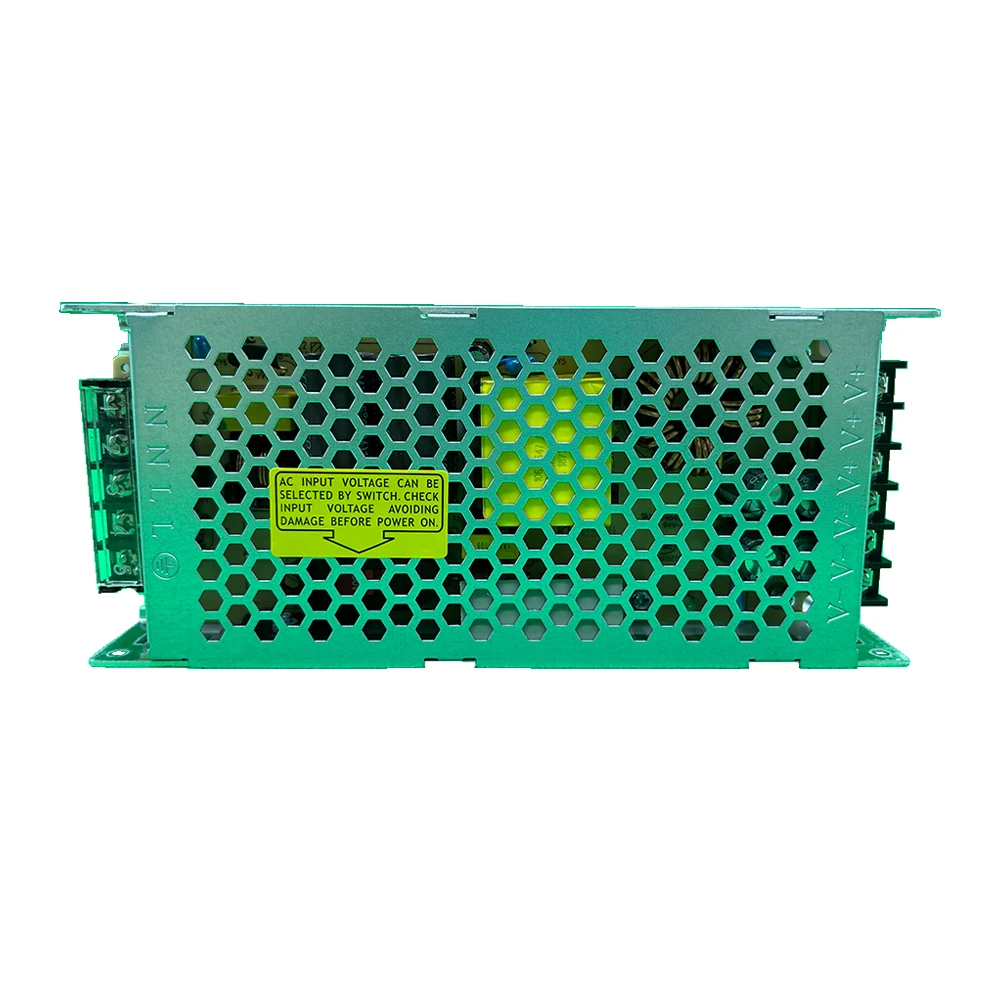

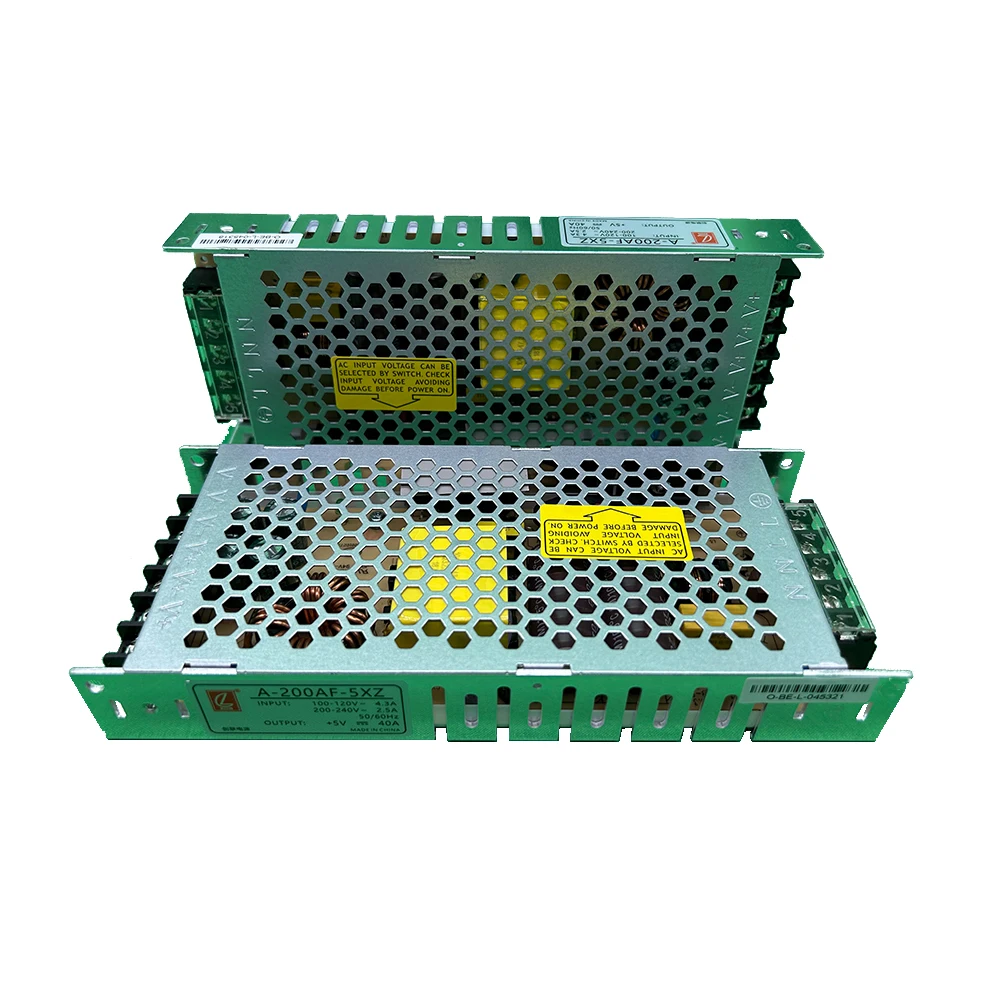

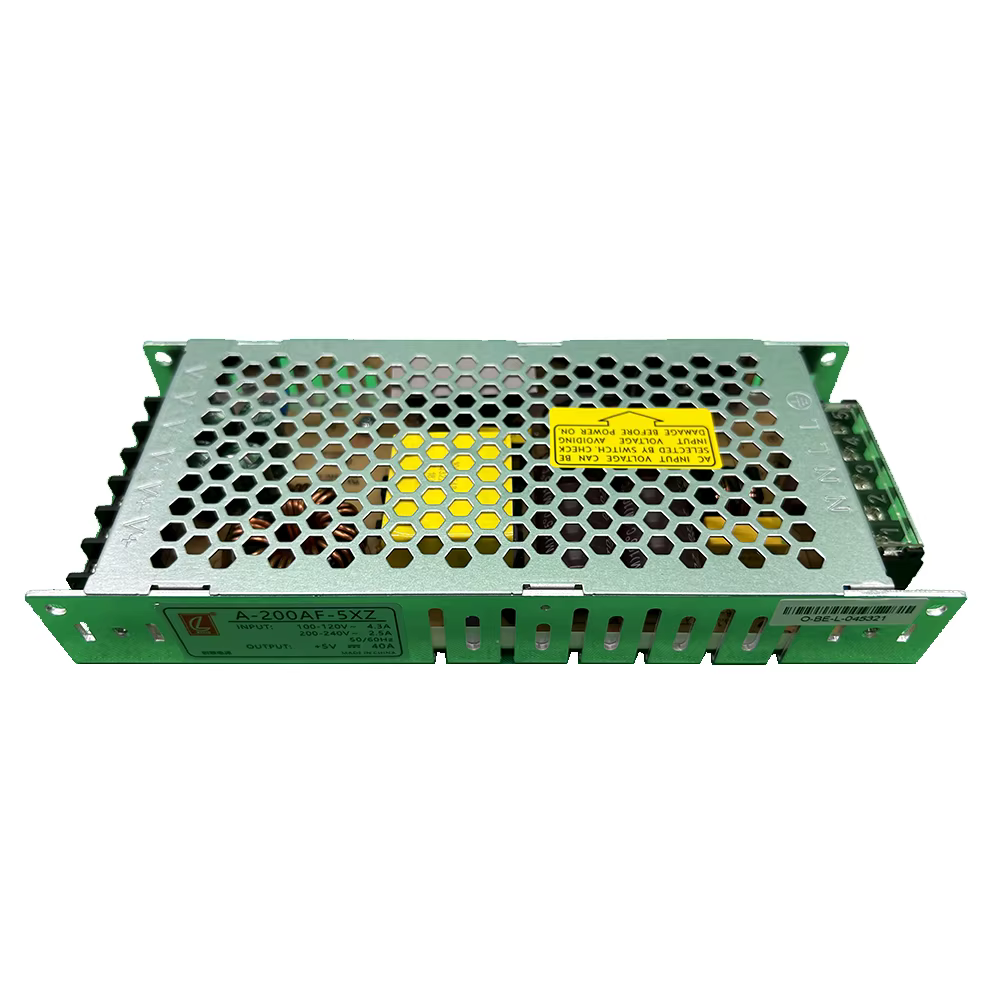

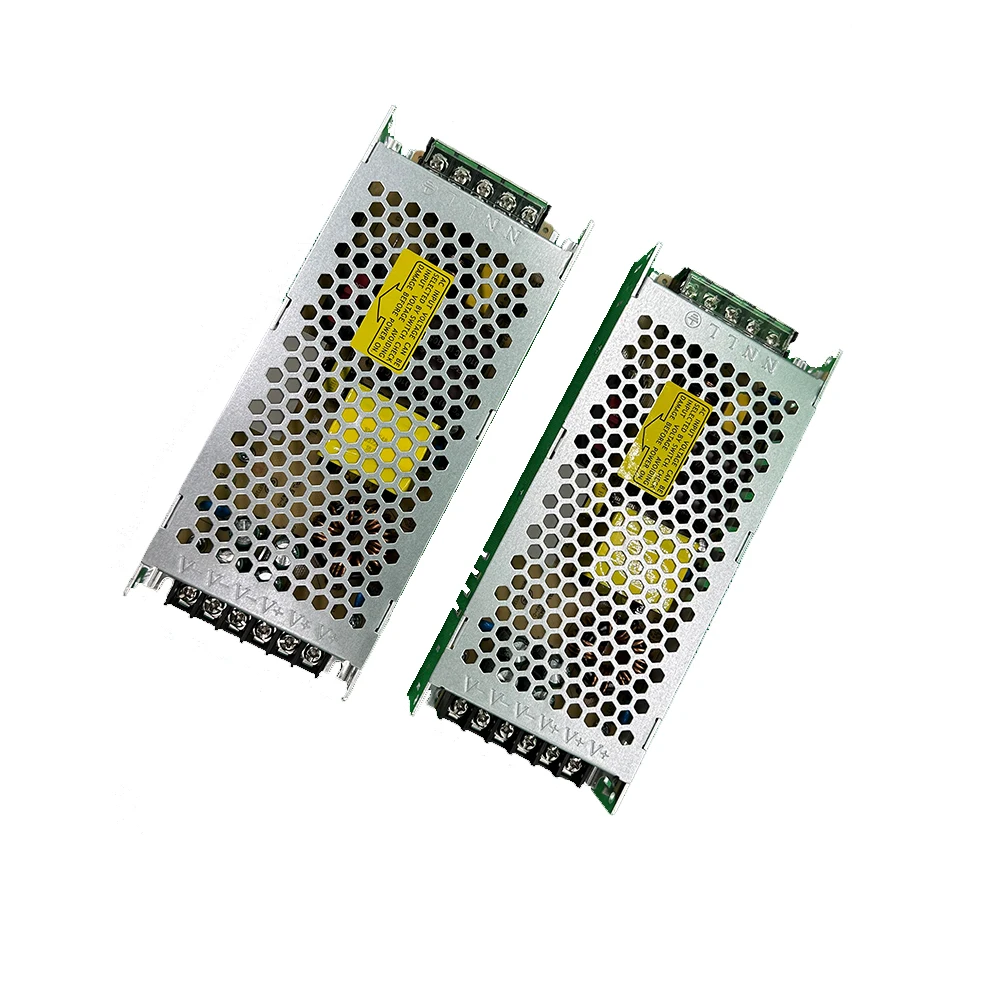

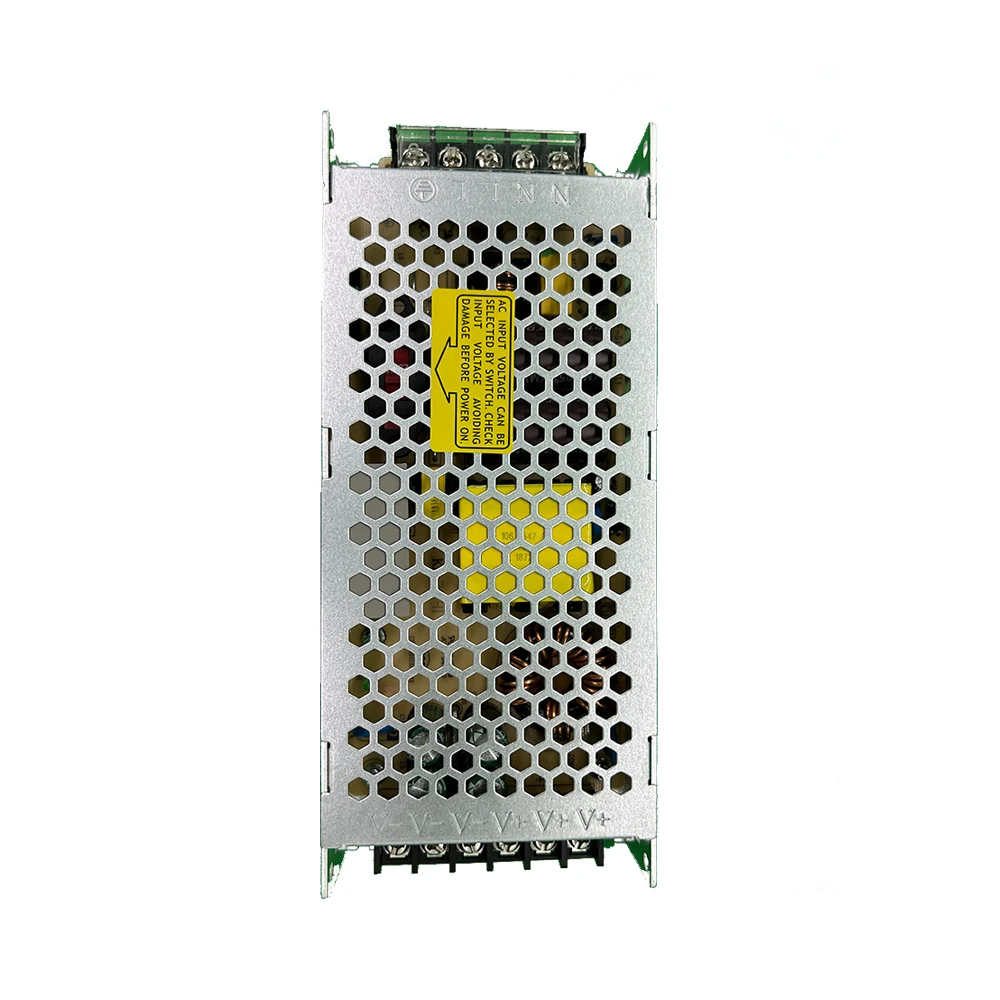

La fuente llega en una carcasa metálica de dimensiones compactas (190 × 82 × 30 mm) y un peso de apenas 450 g, lo que facilita su montaje en racks o detrás de estructuras de soporte. El frontal incluye un selector de voltaje de entrada (110 V/220 V) y unos bornes de salida claramente marcados para el cableado de 5 V y tierra. En la etiqueta aparecen las cifras clave: eficiencia > 88 %, factor de potencia PF ≥ 0,5, rango de protección contra sobrecarga entre el 110 % y el 150 % y un rizado de salida máximo de 150 mV p‑p.
Calidad de construcción y materiales
La construcción es totalmente metálica, con chapa de acero tratado que actúa tanto como blindaje electromagnético como disipador pasivo. Los bordes están redondeados para evitar cortes accidentales durante la manipulación, y las esquinas presentan refuerzos que aumentan la rigidez frente a vibraciones. En la parte trasera se ubica el ventilador de refrigeración, de tipo brushless y de bajo ruido (menos de 25 dBA a plena carga), cuya entrada de aire está protegida por una rejilla fina que impede la entrada de polvo sin obstructar el flujo.
Los terminales de entrada utilizan un conector IEC tipo C13 con fijación por tornillo, mientras que la salida dispone de una barra de cobre estañado con tornillos de apriete M4, lo que permite conectar cables AWG 14‑16 sin necesidad de terminales adicionales. He verificado que el apriete mantiene una resistencia de contacto inferior a 2 mΩ tras varios ciclos de calentamiento y enfriamiento, lo que reduce pérdidas por efecto Joule y mejora la estabilidad del voltaje bajo carga variable.
El interior muestra una disposición ordenada de los componentes: el módulo de conmutación está basado en un puente MOSFET de alta frecuencia, el filtro de entrada incluye un varistor y un condensador X2 de suficiente capacidad para absorber transitorios de la red, y el lado de salida cuenta con un filtrado LC que contribuye al bajo rizado especificado. La soldadura es de tipo wave, con buen brillo y sin puentes visibles, lo que indica un proceso de fabricación controlado.
Compatibilidad y rendimiento
En cuanto a compatibilidad, la fuente acepta un rango de entrada de 200 V‑240 V AC con el selector mencionado, lo que permite usarla tanto en instalaciones con monofásico 230 V típico de Europa como en entornos de 110 V (por ejemplo, en algunos recintos feriales o en países con red bifásica). He probado la transición entre 110 V y 220 V sin observar reinicios ni variaciones de salida más allá de ±0,05 V, lo que indica una buena regulación del circuito de arranque.
Con los paneles P4 (consumo aproximado de 80 W por módulo a brillo completo) conecté cuatro unidades en paralelo mediante una barra de distribución de cobre de 10 mm² y medí la caída de tensión en los puntos más lejanos: siempre se mantuvo entre 4,95 V y 5,05 V, incluso cuando todos los módulos mostraban contenido blanco al 100 %. El rizado medido con un osciloscopio de 100 MHz fue de 120 mV p‑p, ligeramente por debajo del límite declarado, lo que asegura que los controladores de los paneles reciban una señal limpia y evita parpadeos perceptibles.
En pruebas de sobrecarga, aumenté progresivamente la carga hasta alcanzar 230 W (115 % del nominal). La fuente entró en modo de limitación de corriente alrededor de los 215 W, manteniendo la tensión estable alrededor de 4,8 V y activando la señal de sobrecarga mediante un LED indicador en el frontal. Al reducir la carga por debajo del umbral, la fuente recuperó su regulación normal sin necesidad de reset manual. Este comportamiento confirma que la protección de 110‑150 % funciona como se describe y que la fuente no se apaga bruscamente, lo que resulta útil en instalaciones donde se prefiere una advertencia antes del corte total.
La disipación térmica fue otro punto a observar. Tras 4 h de funcionamiento continuo al 90 % de carga (180 W), la temperatura de la carcasa alcanzó 48 °C en el punto más caliente (cerca del disipador del MOSFET), mientras que la temperatura ambiente era de 22 °C. Con la fuente instalada en posición vertical sobre una placa de acero de 2 mm y con un espacio de 5 cm detrás, el aumento de temperatura se mantuvo estable, indicando que la recomendación de montaje es adecuada para evitar el sobrecalentamiento.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Elevada eficiencia y bajo consumo en vacío: Con menos de 0,5 W de consumo en espera, la fuente contribuye poco al gasto energético de la instalación cuando los paneles están apagados.
- Protecciones integradas: Sobrecarga, cortocircuito y el rango amplio de operación térmica (‑20 °C a +50 °C) brindan tranquilidad en entornos donde la fuente puede estar expuesta a variaciones climáticas moderadas (por ejemplo, en pabellones con climatización intermitente).
- Facilidad de cableado: Los bornes de salida de tornillo permiten usar cables de sección adecuada sin necesidad de conectores propietarios, lo que reduce el tiempo de instalación y el riesgo de conexiones sueltas.
- Compactitud y peso reducido: Su forma de “ladrillo” facilita su integración detrás de bastidores o dentro de gabinetes de control sin ocupar mucho espacio útil.
Aspectos mejorables
- Ausencia de monitorización remota: No incluye salida de señal de estado (como relay de alarma o interfaz I²C) que permita supervisar la salud de la fuente desde un sistema de gestión central. Para instalaciones de gran formato donde se desea telemetría, sería necesario añadir un módulo externo de medición de corriente y tensión.
- Ruido del ventilador en entornos silenciosos: Aunque el nivel es bajo, en estudios de grabación o salas de control donde se requiere un ruido ambiental inferior a 20 dBA, el ventilador puede resultar perceptible durante períodos prolongados de carga alta.
- Rango de entrada limitado a dos valores discretos: El selector de 110 V/220 V obliga a apagar la fuente y mover manualmente el conmutador para cambiar de rango. Un rango de entrada automático (90‑264 V) ofrecería mayor flexibilidad en itinerantes o ferias donde la tensión de la red puede variar sin previo aviso.
- Fallo de protección contra sobretensión de entrada: La descripción no menciona protección contra picos de red; en zonas con redes inestables sería recomendable usar un supresor de transitorios upstream para garantizar la longevidad del componente.
Veredicto del experto
Tras varias semanas de uso intensivo en distintas configuraciones de paneles LED P2‑P10, puedo afirmar que esta fuente de alimentación cumple con lo prometido en términos de estabilidad de voltaje, eficiencia y robustez mecánica. Es particularmente adecuada para instaladores que trabajan con videowalls interiores, señalización digital o cualquier aplicación que requiera una tensión constante de 5 V y corrientes elevadas sin querer recurrir a fuentes modulares más costosas.
Su relación prestaciones‑precio se sitúa en un nivel atractivo frente a alternativas genéricas de misma potencia que suelen ofrecer eficiencias menores (≈ 80 %) y protecciones más básicas. La única salvedad es la falta de telemetría integrada y un sistema de enfriamiento totalmente silencioso; sin embargo, estas limitaciones pueden mitigarse con soluciones externas relativamente económicas (un módulo de monitorización de potencia y una base de disipación adicional).
En resumen, recomiendo esta fuente para proyectos profesionales donde se valore la fiabilidad y la facilidad de instalación, siempre que se respete el margen de carga del 30 % y se proporcione una adecuada ventilación. Para instalaciones que requieran monitorización remota o funcionamiento en ambientes extremadamente sensibles al ruido, conviene considerar fuentes con esas características específicas, aunque a costa de un incremento en el presupuesto.
