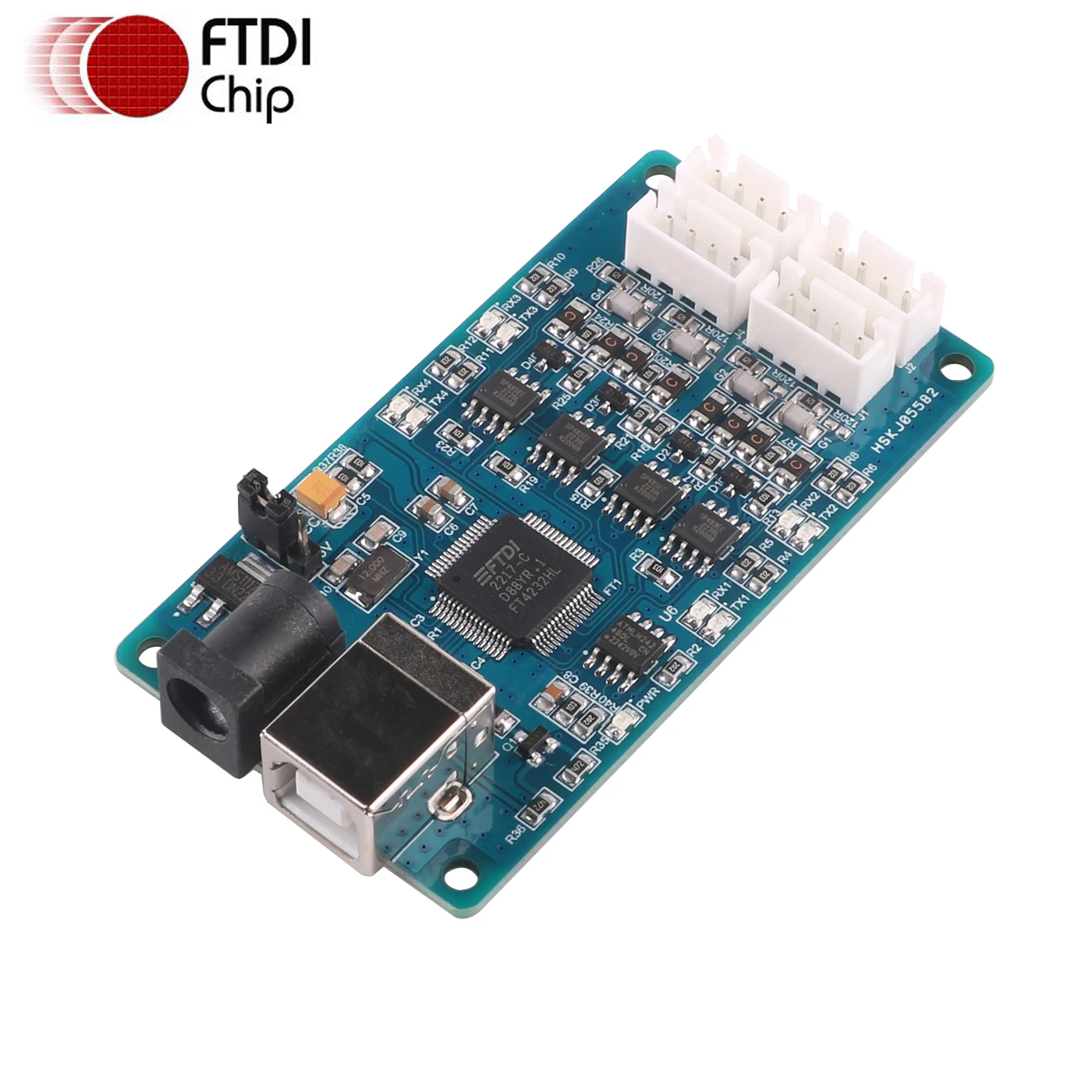

FTDI FT4232HL USB a RS485 Adaptador de programa de placa convertidora serie de 4 puertos

USB a 4 puertos Serial XH2.54mm RS485 Cable adaptador serie

Soporte Win7/8/10/2000/XP/android/Mac OS/Linux/Vista

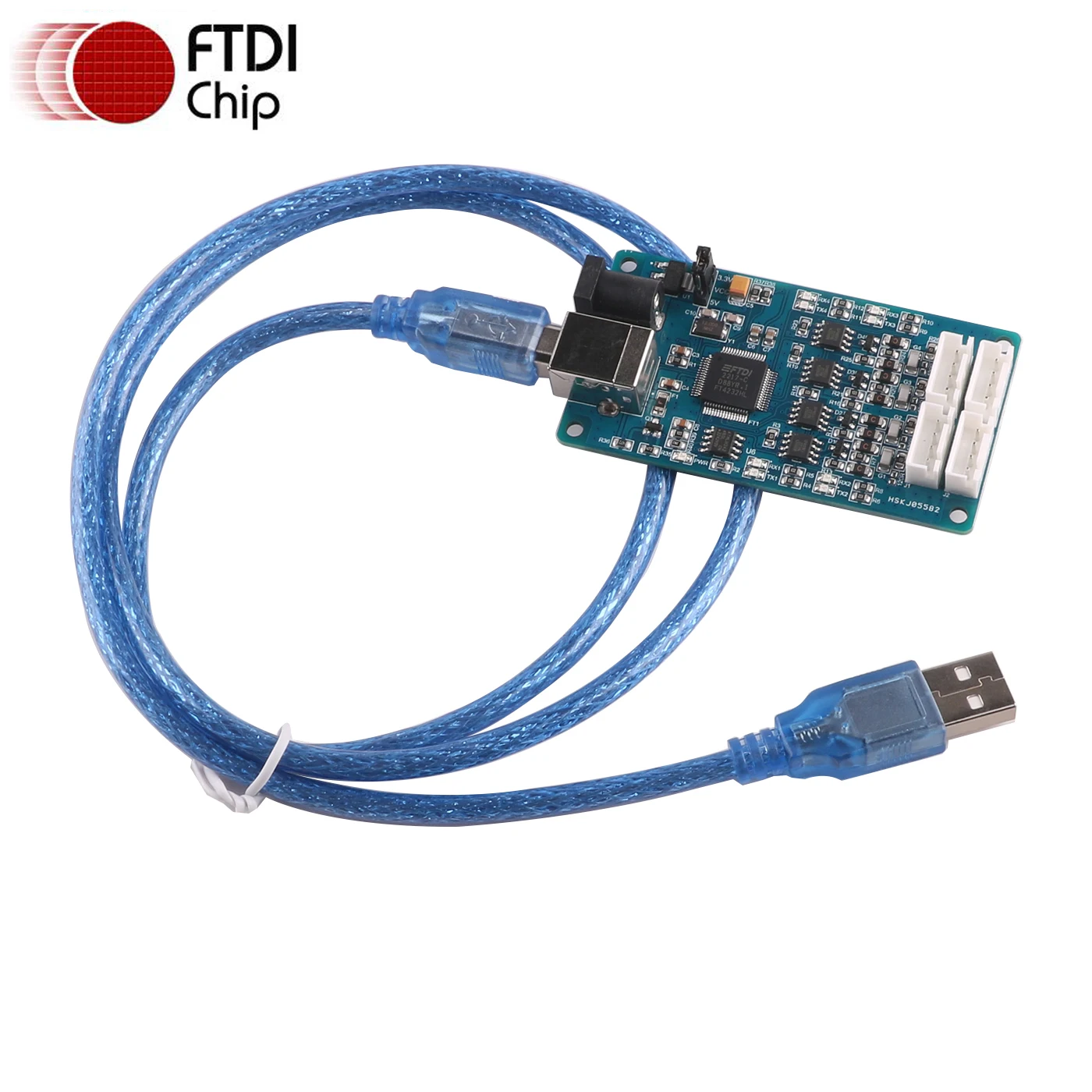

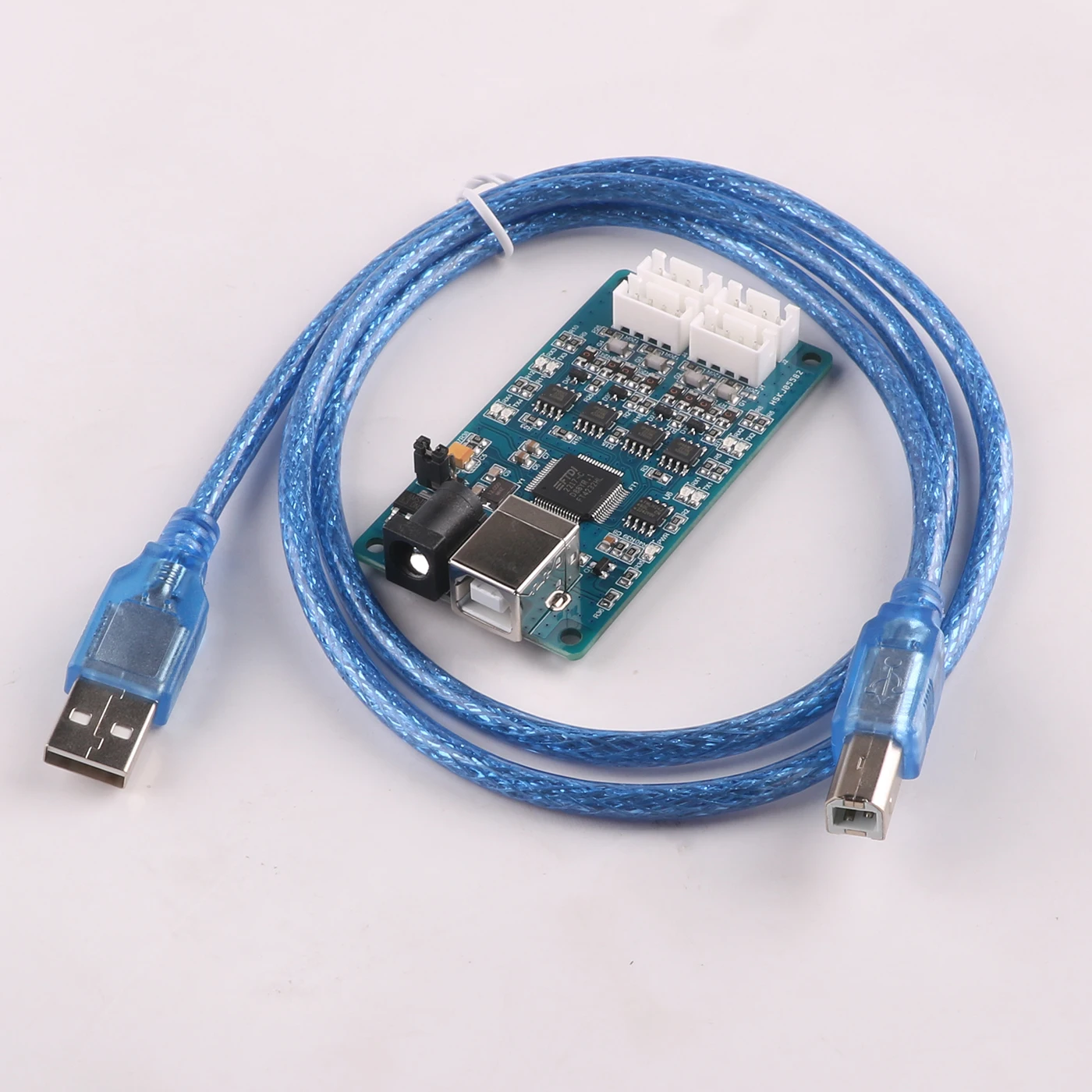

Solo adaptador, o 1,0 m con cable, o 1,5 m con cable, ya sea para su elección.

Prueba eléctrica 100% e inspección de apariencia.

CE, cumplimiento RoHS

Salida: A +,B-, GND,VCC (3,3 V/5V con botón de interruptor opcional)

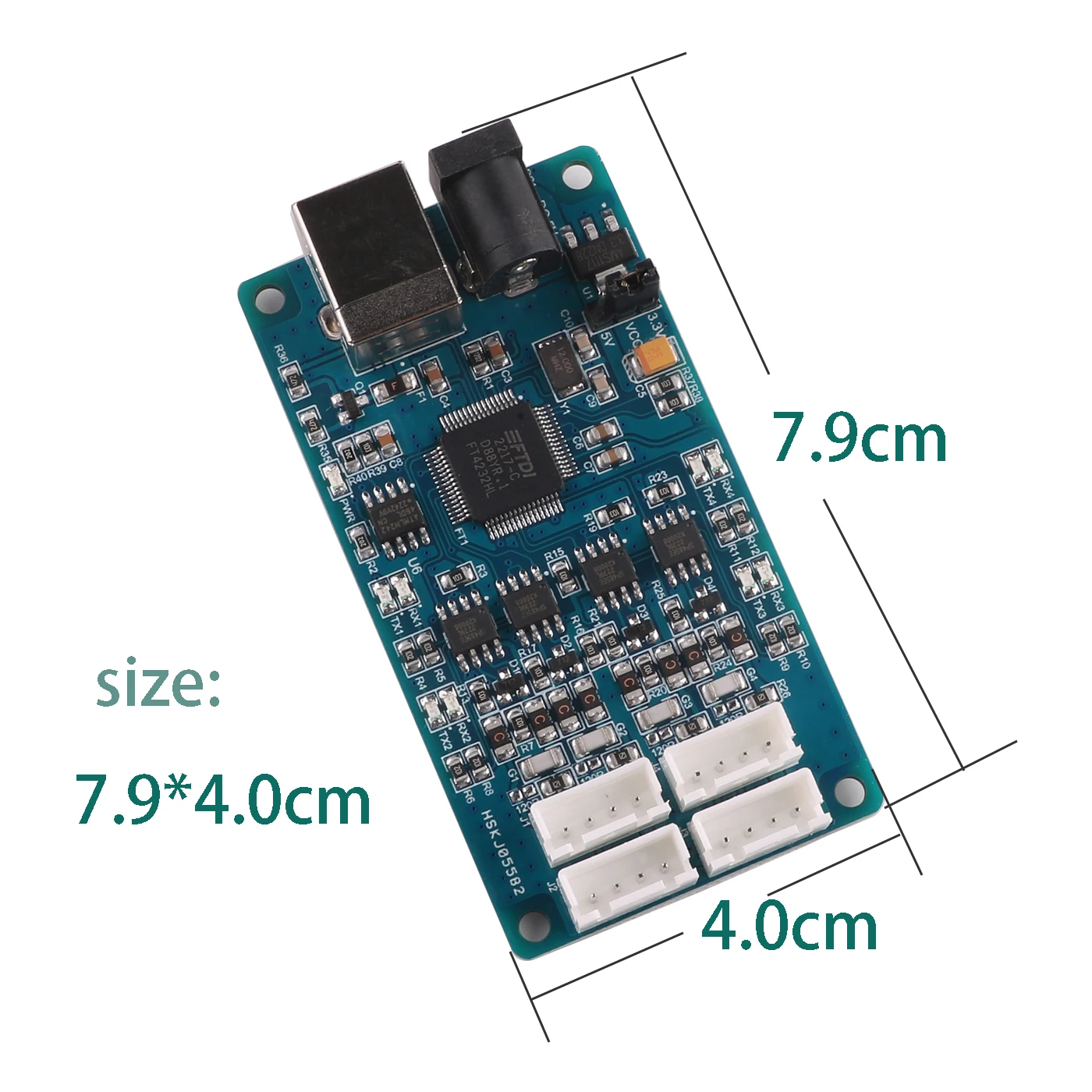

USB a puerto serie de 4 vías, con una velocidad máxima de 10Mbps, transmisión y conmutación automática, equipado con protección electrostática, protección contra sobrecorriente y protección contra rayos. Proporciona salida VCC conmutable de 5V/3,3 V. Volumen 4*7,9 cm.

Descarga del controlador FTDI:¡Haga clic aquí!

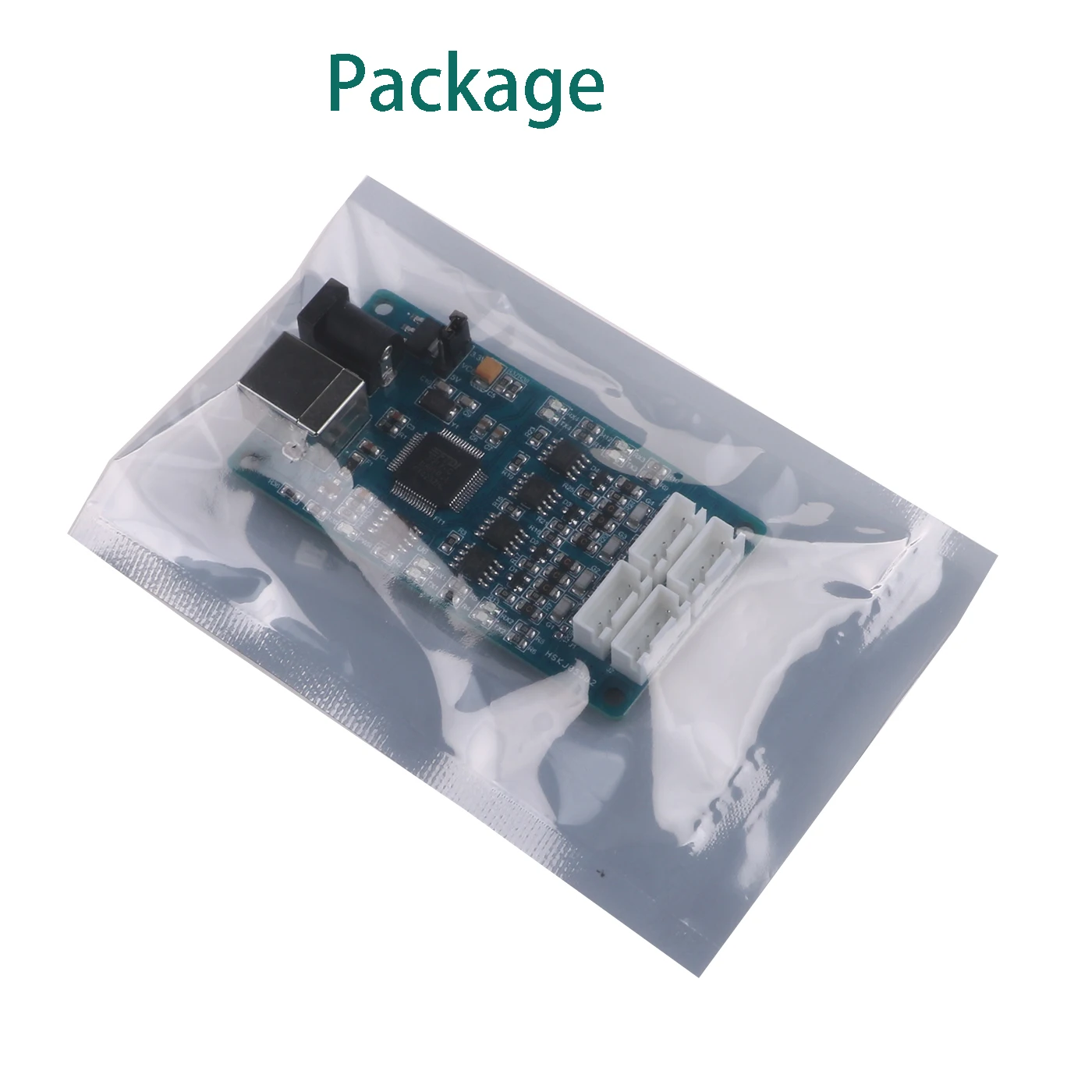

Paquete: 1 X FTDI FT4232HL USB a 4 PUERTOS RS485 2,54 MM Bloque de terminales

Acerca de FT4232H

El FT4232H es la quinta generación de dispositivos USB de FTDI. El FT4232H es un USB 2,0 de alta velocidad (480 Mb/s) a UART IC. Tiene la capacidad de ser configurado en una variedad de interfaces seriales o paralelas estándar de la industria.

El FT4232H cuenta con 4 UARTs. Dos de estos tienen la opción de configurar de forma independiente un motor MPSSE, esto permite que el FT4232H funcione como dos puertos UART/Bit-Bang más dos motores MPSSE utilizados para emular JTAG, SPI, I2C, bit-bang u otros modos seriales síncronos.

El FT4232H está disponible en paquetes LQFP/QFN de 64 pines sin Pb (compatible con RoHS) y VQFN de 56 pines.

Características principales del hardware

USB de un solo chip a puertos cuádruples con una variedad de configuraciones.

Protocolo USB completo manejado en el chip. No se requiere programación de firmware específica USB.

USB 2,0 de alta velocidad (480Mbits/segundo) y velocidad completa (12Mbits/segundo) compatible.

Dos motores en serie síncronos Multiprotocolo (MPSSE) en el canal A y el canal B, para simplificar el diseño del Protocolo en serie síncrono (USB a JTAG, I2C, SPI o BIT-bang).

Generadores de velocidad en baudios independientes.

Velocidad de transferencia de datos RS232/RS422/RS485 UART de hasta 12Mbaud. (Velocidad DE DATOS RS232 limitada por un cambiador de nivel externo).

Los controladores de Puerto Com virtual (VCP) y directo (D2XX) libres de derechos de FTDI eliminan el requisito para el desarrollo de controladores USB en la mayoría de los casos.

Se pueden agregar indicadores TX/RX de tráfico opcionales con LED y un registro de cambio externo 74HC595.

Tiempo de espera de recepción ajustable.

Soporte para USB suspender y reanudar condiciones a través de PWREN #, SUSPEND # y RI # pines.

El diseño altamente integrado incluye regulador LDO de + 1,8 V para VCORE, función POR integrada y multiplicador de reloj en chip PLL (12MHz - 480MHz).

Estilo FTDI FT232B, opción de interfaz UART serie asíncrona con señales de interfaz de módem y enlace de hardware completo.

Hardware totalmente asistido o software X-On / X-Off.

La interfaz UART admite datos de 7/8 bits, 1/2 bits de parada e impar/PAR/marca/espacio/sin paridad.

Control de transmisión automática para aplicaciones Serie RS485 usando pin TXDEN.

Modo de configuración operativa y cadenas de descripción USB configurables en EEPROM externa a través de la interfaz USB.

Bajo funcionamiento y corriente de suspensión USB.

Unidad de E/S configurable (4,8, mA 12 o 16) y velocidad de giro.

Admite configuraciones USB alimentadas por bus, autoalimentadas y alimentadas por bus de alta potencia.

Controlador host UHCI/OHCI/EHCI compatible.

Modo de transferencia de datos a granel USB (paquetes de 512 bytes en modo de alta velocidad).

DLLs de Windows dedicados disponibles para aplicaciones USB a JTAG, USB a SPI y USB a I2C.

+ 1,8 V (Núcleo de chip) y + 3,3 V interfaz de E/S (+ 5V tolerante).

Rango de temperatura de funcionamiento industrial extendido de-40 °C a 85 °C.

Paquetes compactos 64-LD sin plomo LQFP/LQFN y 56-LD VQFN.

+ Rango de voltaje de funcionamiento de suministro único de 3,3 V.
